Как сделать строительные леса

Охотничьи зимовья вне закона?

Вопрос строительства зимовий на неразграниченной территории — это несовершенство законодательства. Охотники-промысловики работают по договору и вполне официально, за ними закреплены охотничьи или промысловые участки. На этих территориях допустимо возведение временных жилых построек для ночевки. Другое дело, если домики используются незаконно (браконьерами) или для круглогодичного проживания.

Получается, что зимовье в лесу построить можно, хотя актуальное законодательство к этому вопросу пока относится неоднозначно. А вот для возведения домика, предназначенного для длительного проживания, нужно арендовать или выкупать землю, а только потом начинать строительство.

Конечно, существует немало незаконных построек в российских лесах. Некоторые из них даже используются для круглогодичного проживания, но построены неизвестно кем и когда, нигде не зарегистрированы, а значит, незаконны и хозяина не имеют. Такие постройки кто-то безнаказанно может присвоить себе или снести.

Нормативные документы

Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:

1. ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
2. СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.

Давайте углубимся в изучение требований.

ГОСТ 24258-88

В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.

Тип лесов	Высота от уровня грунта, метры	Нормативная нагрузка на 1 м2 поверхности, кгс
Стоечные приставные (то есть требующие крепления к конструкциям здания)	Не более 100	100 – 500 в зависимости от вида работ и материала здания
Свободностоящие	Не более 20	100 – 200
Передвижные	Не более 20	100 – 200
Навесные	Не более 20	100 – 200

Один из вариантов конструкции деревянных приставных лесов.

Идея нормирования нагрузки получает развитие в следующей части документа:

• Леса должны выдерживать как постоянную нагрузку собственной массой, так и временные нагрузки – вес людей, стройматериалов и давление ветра.
• При расчете коэффициент надежности принимается равным 1,2 для веса людей и материалов; для расчетной ветровой нагрузки он берется равным 1,3. Стало быть, при максимальной расчетной нагрузке в 100 кг/м2 площадка подмостей должна выдерживать не менее 120 кг/м2; силой ветра в случае невысокой деревянной конструкции с решетчатыми вертикальными элементами можно пренебречь.

При таком исполнении лесов ветровую нагрузку можно не рассчитывать.

Отдельно оговаривается ограждение рабочих площадок:

• При высоте настила более 1,3 метра от уровня грунта он должен иметь ограждение.
• Расстояние между соседними горизонтальными конструктивными элементами ограждения (перилами, поручнями и т.д.) не должно быть меньше 45 сантиметров.

СНиП 12-03-99

Какими должны быть устройство деревянных лесов и условия их установки согласно второму документу?

1. Площадка под леса должны быть выровнена и утрамбована. Кроме того, с нее должен быть организован отвод дождевых вод. Если в силу каких-то причин эта инструкция невыполнима, подмостки снабжаются регулируемыми опорами или иными средствами, позволяющими сделать рабочий деревянный настил строго горизонтальным.

1. Если леса не обладают необходимой устойчивостью, они могут крепиться с конструкции здания. При этом крепить подмостки к балконам, карнизами прочим выступающим архитектурным элементам строго запрещено.
2. Подмостки вблизи автомобильных проездов снабжаются отбойным брусом и размещаются не ближе 0,6 метра от максимально выступающих за дорожное полотно габаритов проезжающего автотранспорта.
3. Рабочие настилы должны быть ровными и иметь зазор между досками не более 5 миллиметров. Если под лесами есть проход или ведутся смежные работы, настил не должен иметь зазоров вообще.
4. Высота ограждения настила не должна быть менее 110 сантиметров. Бортик настила, препятствующий падению инструментов и материалов, делают не ниже 10 см.

Комбинированное решение: стальной каркас и деревянный настил

Обратите внимание на бортики на каждом ярусе

1. Щиты смежных настилов укладываются с нахлестом на опору. При этом нахлест щитов в каждую сторону относительно опоры не должен быть меньше 20 см.
2. При высоте до 4 метров леса могут приниматься в эксплуатацию прорабом или мастером участка. При высоте более 4 метров назначается приемная комиссия; результат приемки актируется. В дальнейшем сооружение осматривается прорабом или мастером не реже одного раза в 10 дней.

Образец акта приемки.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Деревянные строительные леса

Дерево издавна широко применяется в строительстве, и из него можно соорудить строительные леса для отделочных и ремонтных работ, проходящих на небольшой высоте. Обычно этот тип лесов используется для частных домов или невысоких зданий. Поскольку этот тип строительных лесов является наиболее простым и легким в исполнении, приведем технологию их изготовления.

Для сооружения деревянных строительных лесов понадобятся доски 150х50 мм длиной полметра, отрезки тонких досок 25х100 мм, две длинные доски-пятидесятки для опор и длинные доски необходимой длины для горизонтального настила.

Сначала из обрезков пятидесятки сколачивают внакладку треугольные опоры для подмостков, а потом обшивают их более тонкими досками. Размеры треугольников-опор стоит выбирать, исходя из следующих факторов: опора не должна отходить от стены под весом строителя и собственным весом, а также должно быть достаточно пространства для стоящего рабочего на помосте. В связи с этим обычно длину подмостков выбирают 400-500 мм, а ступни рабочего не должны провисать за пределы настила.

Подпорки крепятся к опорам под острыми углами.

При этом верхний конец подпорки обрезается так, чтобы вставить его внутрь треугольника-опоры, а нижняя часть заостряется для закрепления в грунте. После этого выводят леса на нужную позицию и вертикальную часть треугольных опор крепят к стене гвоздями, не забивая их по самые шляпки, поскольку потом, после окончания работ, их надо будет вынуть. Затем приставляют лестницу и начинают прибивать к опорам доски для настила, в этом случае гвозди вбивают до упора.

Перед началом строительных работ следует убедиться в устойчивости конструкции, а вообще строительные деревянные леса не следует делать выше семи метров.

Приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

Такая конструкция как строительный козел используется для проведения работ на небольшой высоте

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ

При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

• круглая труба диаметром 15 мм – основа будущих распорок;
• профильная труба диаметром 30 мм – необходима для производства стоек;
• профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
• крепежные материалы для металла;
• «болгарка» – ею шлифуют углы и пилят трубы;
• дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

• ширина между стойками не больше 3 м;
• длина между стойками не больше 4 м;
• высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Плюсы и минусы древесины

Допустим, что строительные леса вам нужны только на один
сезон, для отделки собственного дома. Тогда лучшим вариантом будет древесина.
Но так ли это на самом деле, может стоит рассмотреть вариант с металлом?

В связи с этим можно выделить несколько положительных и
отрицательных аспектов.

Сначала о плюсах:

• Конструкция проста в изготовлении, поэтому с ней
  вы справитесь в два счета. Вам не нужен сварочный аппарат или другое
  сопутствующее оборудование, чтобы сделать металлические заготовки. Все что вам
  нужно, это гвозди и молоток, все остальное дело техники.
• Для строительства вспомогательных конструкций не
  нужно приобретать дорогостоящий материал, обычно в ход идут деревянные доски и
  брусья. Как вариант для настила можно использовать разобранные поддоны, которые
  приобрести не составит труда. Единственное условие – это качество материала,
  без трещин и сколов, чтобы в процессе эксплуатации вы не провалились случайно.
• И последнее преимущество, описанное ранее, это
  вторичное использование разобранных лесов. Согласитесь, что металлические трубы
  гораздо сложнее применить в хозяйстве, тем более что все они будут разного
  размера.

Но и минусов не избежать:

• Древесина более гибкая чем металл, поэтому при
  хождении по таким лесам будет отмечаться небольшое прогибание настила. Чтобы
  убрать этот недостаток, придется в качестве каркаса использовать деревянный
  брус, более широкого сечения.
• Дерево – это пожароопасный материал, поэтому в
  процессе отделки здания следите за тем, чтобы случайные очаги возгорания, не
  попали на конструкцию.
• И последний недостаток, это способы крепления
  древесины. Чаще всего это гвозди или саморезы, которые со временем ослабляют
  крайние части настила. Поэтому частые перестройки конструкции не
  приветствуются. Либо, нужно наращивать наиболее изношенные части конструкции.

Как делают леса?

Основой для строительных лесов являются металлические трубы, производство которых осуществляется на трубопрокатном заводе. После изготовления готовый материал отправляется на склад завода-производителя. Трубы бывают различных видов (бесшовные, водопроводные, магистральные, электросварочные).

Электросварочные (наиболее частый вариант) трубы делаются из кусков листовой стали, которые предварительно нарезаются на полосы нужных размеров и подвергаются необходимой обработке. Затем полученный материал отправляют в накопитель. Там куски листового металла сшиваются между собой высокочастотной электросваркой. Так получаются заготовки для будущих труб. Обработанный полуфабрикат отправляется на калибровку специализированным станком, благодаря которой снимаются все производственные излишки.

После всех действий трубы проходят проверку специальной аппаратурой и визуальный контроль, а после отправляются на заготовительный участок. Там их нарезают на ленточном станке в соответствии с необходимыми размерами. После нарезки они зачищаются и просверливаются в соответствии с установленными характеристиками. Затем осуществляется сварка деталей будущего каркаса. Это главный этап изготовления, придающий трубам необходимую форму сборных элементов.

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

Рекомендуемые трубы

По материалу:

• Дюраль. Она стоит дешевле стали, но такие леса пригодны лишь для невысоких конструкций, использующихся для отделочных работ. При возведении кладки они не подойдут из-за малой несущей способности.
• Сталь. Такие строительные леса для частного сектора являются универсальными в применении. Объяснение вполне понятное – высокая прочность и надежность каркаса.

По сечению:

• Вертикальные стойки. Труба профильная 30 х 30.
• Распорки (диагональные, горизонтальные). Труба круглая на 15.
• Вставки (опоры для ограждения и настилов). Профиль 25 х 25.

Рекомендуемые размеры секций

• Длина – от 1600 до 2000.
• Ширина – в пределах 1000.
• Высота – 1550.

Те домашние мастера, которых приведенные размеры по какой-то причине не устраивают, могут за основу взять следующие чертежи.

Крепежные детали

• Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
• Саморезы (по металлу) – для фиксации досок по месту укладки.

Металлопрофильные леса

Самостоятельное собирание лесов из металла потребует выполнения подобных предыдущему разделу действий. Изменится только разновидность материала и тип инструментов, с помощью которых производится работа. Также потребуется наличие соответствующих переходников для соединения ярусов и аппарата для сварки.

До того, как собрать строительные леса металлические, необходимо подготовить нужные материалы:

1. Стоечную трубу, имеющую сечение не ниже 30х30 мм.
2. Стяжечную тонкостенную трубу, диаметром в 20 мм.
3. Опорную трубу, имеющую сечение не меньше 25х25 мм (под переходники и подпятники).

Изготовление перил возможно из любой трубной продукции. Под подпятники нужно также использовать тонкие пластины из металла (до 4 мм).

Все соединительные узлы перемычек и стяжек потребуют наличия большого количества крепежа (болты с гайками).

Вариант чертежа для создания строительных лесов из металла своими рукамиИсточник ins05.ru

Последовательность сборки

Существенных различий в том, как сделать леса, из дерева или из металла, нет. Последовательность идентична. Наиболее часто мелкие бригады предпочитают рамные типы лесов. Их сборка и описана ниже.

Изготовление распорок

Стяжечную трубу нарезают заготовками: под горизонтальные распорки – 96 см, под диагональные – 2 м. После чего делаются надрезы по 6 см на концах заготовок и края трубок сплющиваются.

Изготовление переходников

Они необходимы для непосредственного соединения труб с целью увеличения размера лесов. Профтрубу 25х25 мм нужно распилить на отрезки по 30 см. Затем профтруба 30х30 мм пилится отрезками по 8 см. После чего на краях длинных заготовок привариваются сваркой короткие заготовки.

Собирание рамы

Стоечные профильные трубы соединяются между собой горизонтальными распорочными, которые дополнительно привариваются через каждые 30 или 40 см, чтобы повысить надёжность конструкции. Результатом станет рама, по внешнему виду напоминающая широкую лестницу. Затем действия повторяются, и собирается вторая рама. Под нижние концы стоек необходимо приварить металлические пластины 7х7 см для предотвращения проваливания конструкции в землю.

Видео описание

Вариант самостоятельного создания строительных лесов из металла пошагово можно увидеть здесь:

Сборка элементов в готовую секцию

Две готовые рамы устанавливаются так, чтобы соединить их диагональными распорками, приложив которые делается разметка маркером будущих мест крепления. По отметкам сверлятся отверстия для болтов. После этого конструкция собирается и проверяется на правильность соединений (на отсутствие перекосов). При выявлении неровностей работа переделывается заново, т.к. эксплуатация таких лесов недопустима.

Изготовка настила

Укладка досок может производиться в длину либо по ширине секции. Использование поперечного варианта потребует дополнительного монтажа горизонтальных труб с боков конструкции по уровню верхней распорочной трубы. Вариант с продольным настилом возможен при наличии длинных досок (не менее 2 метров), которые необходимо будет сбить и укрепить с помощью поперечных брусков, чтобы не допустить прогибов.

Окрашивание готовой конструкции

Металлические леса используют многократно, поэтому важно их качественно обработать, чтобы защитить от воздействия коррозии, ржавчины и т.д. Поэтому после изготовления и поверки на прочность все части изделия тщательно ошкуриваются, очищаются, грунтуются и окрашиваются

Пример самодельных строительных лесов из металлаИсточник poligon.3dot.ru

Коротко о главном

Изготовление строительных лесов своими руками – это вполне реально. Тем более, что разновидностей их существует довольно много, а это даёт возможность подобрать подходящий по способностям и финансам вариант.

Главным отличием лесов строительных является материал их изготовления – дерево или металл. А устройство, принцип применения и структурные детали конструкции идентичен для изделий из обоих материалов. Единственное, что типов металлических лесов существует несколько больше, но различия их в основном только в методах соединений и креплений элементов.

По факту деревянные конструкции будут дешевле и легче в изготовлении, но их перемещение в процессе работы, разборка и хранение – это их недостатки. А изделия из металла более надёжны, с более лёгким монтажом, но они более сложны и дороги в изготовлении. Выбор необходимого материала остаётся за пользователем.

2 Разновидности сооружений и их эксплуатационные характеристики

Все строительные леса делят на несколько типов в зависимости от конструкции и используемых для их сборки крепежных элементов. Существуют следующие виды описываемых сооружений:

• Рамные.
• Штыревые.
• Клиновые.
• Подвесные.
• Хомутовые.

Рамные конструкции – прочные и долговечные в эксплуатации. Их делают из металлических деталей с небольшим весом (например, из алюминиевых труб). Такие строительные леса располагают несколькими вертикальными рамами, которые усиливаются с помощью распорок. Нередко их оснащают колесиками для быстрого перемещения конструкции вдоль обрабатываемой поверхности (стены дома, фронтона).

Штыревые леса – неповоротливые и тяжелые. Считаются самыми устойчивыми и прочными. Собираются из металлических труб, соединяемых в единую конструкцию гнездовыми запорными элементами и сваркой (с ее помощью к сооружению приваривают изогнутые куски арматурных прутьев). Штыревые СЛ рекомендованы для выполнения кирпичной (каменной) кладки, так как они без проблем выдерживают большой вес используемых материалов.

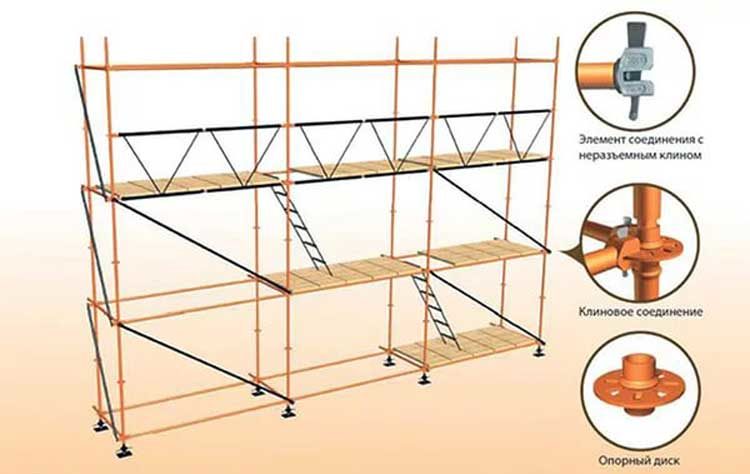

Клиновые леса являются мобильными и достаточно прочными. Они объединяют в себе достоинства штыревых и рамных сооружений. Достигается это посредством использования специальных крепежей-держателей, представляющих собой особые фланцы с прорезями. Клиновые СЛ оптимальны для монтажа сложных фасадов и их обслуживания.

Подвесные конструкции, называемые домашними умельцами люльками, используются при отделке стен плиткой и другими видами облицовочных материалов, для мытья фасадных окон. Они не очень функциональны, чего не скажешь о хомутовых конструкциях. Последние признаются экспертами универсальными сооружениями. Сделать хомутовые строительные леса совсем непросто. Зато с их помощью можно будет обрабатывать (декорировать, ремонтировать) здания самой сложной и необычной конфигурации. Такие сооружения в случае потребности легко меняют свою форму по вертикали и горизонтали.

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
Сверление отверстий в конструктивных элементах

Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов

Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

• подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
• обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
• Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.
