Биогазовая установка для частного дома: рекомендации по обустройству самоделки

Сувениры

Что ещё создает такой уют, как милые сердцу безделушки? Сувениры, полученные в подарок от близких, купленные в путешествиях, коллекции фигурок, собираемых годами. Все эти мелочи тоже рассказывают о ваших вкусах и интересах.

Если у вас очень много сувениров, не выставляйте все сразу, как в магазине, оставляйте часть в «запасниках» и периодически меняйте коллекцию. Сувениры, которые вам не нравятся или совсем не сочетаются с интерьером лучше кому-то передарить (либо случайно разбить ). Наш дом должен быть наполнен только любимыми вещами. Выделите своим сувенирам специальную полку, сделайте там подсветку, чтобы их вид радовал вас по вечерам.

Слой изоляции

После изготовления биореактора, его можно сразу заполнить сырьем. Биомассу нужно закрыть пленкой. Это необходимо для обеспечения незначительного давления газа в процессе ферментации.

• Солнечные коллекторы для отопления дома: преимущества, недостатки, мифы, правда и отзывы владельцев (130 фото + видео)

• Ветровые электростанции для дома — плюсы, минусы и обзор лучших современных моделей (105 фото)

• Как сделать ветрогенератор на 220В своими руками: пошаговое описание изготовления самодельных ветряков (схемы, проекты, фото и видео)

После изготовления купола это гарантирует эффективную подачу биогаза по системе.

Технология получения биогаза

Изготовление биогаза возможно при помощи бактерий, для жизнедеятельности которых не нужен кислород. Потому для производства биогаза необходимо соорудить герметичные емкости, в которых будет происходить брожение сырья. Трубы для отвода сконструированы в емкостях таким образом, что воздух из внешней среды не способен просочиться внутрь.

Сначала резервуар наполняют жидким сырьем и повышают температуру до необходимой отметки, чтобы мироорганизмы начали работать. Метан поднимается вверх из жидкого навоза, накапливается в специальных резервуарах, в которых проходит этап фильтрации. Дальше его собирают в газовые баллоны. Использованные массы навоза накапливаются на дне емкостей, откуда периодически их вынимают и хранят в других местах. После откачивания отработанной жидкости в резервуар подается новый навоз.

Температурный режим функционирования бактерий

Метан может выделяться из навоза только при создании для него подходящего температурного режима. Навоз содержит в себе разные бактерии, которые активизируются и выделяют биогаз при разных температурах и с разной скоростью:

• Мезофильные бактерии. Начинают работать, если температура окружающей среды становится выше 30 градусов. Вырабатывается биогаз очень медленно – продукцию можно будет собрать спустя полмесяца.
• Термофильные бактерии. Для их активации требуется температура, равная 50-65 градусам. Биогаз можно будет собрать уже через три дня. Особую ценность представляет шлам – отходы навоза после сильного нагрева. Это полезное удобрение и, главное, безвредное – любые гельминты, семена сорняков, патогенные микроорганизмы уничтожаются при нагревании.
• Встречается и другой вид термофильных бактерий, выживающих при нагревании до температуры в 90 градусов. Их дополнительно включают в навоз, чтобы брожение происходило быстрее.

Минус хранения сырья в том, что оно не должно подвергаться скачкам температур. Потому в зимнее время необходимо позаботиться о теплом помещении для складирования навоза.

Подготовка сырья для заливки в реактор

Как правило, дополнительно обогащать навоз микроорганизмами нет необходимости, так как они уже содержатся в нем. Все, что необходимо делать – это правильно подготовить навозный раствор, следить за температурой и вовремя менять сырье в биореакторе.

Влажность сырья должна составлять не менее 90 % (по консистенции как жидкая сметана). Потому перед использованием сухой помет (коз, овец, коней, кроликов) смешивают с водой. Навоз свиньи разводить нет необходимости из-за высокого содержания в нем мочи.

Также важно, чтобы навоз был однородным, без твердых частиц. От мелкости фракций зависит количество образуемого на выходе биогаза. По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана

По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана.

Лучше всего для процесса подойдут отходы с высокой кислотностью (навоз свиней и коров)

При снижении показателя кислотности бактерии замедляют свою работу, потому важно в первые разы выяснить, за какое время происходит полная переработка одной порции навозного раствора, и лишь потом заливать его заново

Технология очистки газа

Получаемый продукт содержит около семидесяти процентов метана, один процент примесей (сероводородных и некоторых летучих элементов) и чуть менее тридцати процентов углекислого газа.

Использовать его как топливо можно только после очищения от примесей. Сероводородные соединения убирают при помощи специальных фильтров. Это необходимо делать по той причине, что такое вещество, образуя с водой кислоту, ускоряет процессы коррозии металлов, труб, резервуара и всей биогазовой установки, если она металлическая.

Углекислый газ также необходимо убрать из топлива, но это требует немало времени:

• В первую очередь биогаз сжимают при сильном давлении.
• В емкость направляют воду, в которой примесь растворится.

Уменьшение содержания влаги

На данном этапе очистку сырья проводят разными способами.

Первый способ похож на работу самогонного аппарата. Биогаз направляют вверх по холодным трубкам. Вода переходит в конденсат и стекает по трубке вниз, в то время как метан направляется в резервуар для дальнейшего хранения.

Другой способ – использование гидрозатвора. Полученный биогаз смешивают с водой, где остаются все примеси. Такой способ требует меньше времени на очистку, так как вода избавляет и от лишней жидкости, и от ненужных элементов.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

• герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
• крышка для реактора с герметичным узлом прохода для ручки мешалки;
• материал для теплоизоляции днища (играет роль системы подогрева);
• ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
• патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв. Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

• правильно выбрать место (желательно, как можно дальше от жилого дома)
• рассчитать ежедневные объемы образуемого навоза
• выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
• найти место для отходов навоза
• выкопать котлован
• приобрести емкость для резервуара и закрепить ее на дне котлована
• загерметизировать все места стыков
• сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Делаем установку из пластиковой бочки

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Состав и виды

Биогазом называется газ, полученный в результате трёхфазного биохимического процесса над биомассой, проходящего в герметичных условиях.

Процесс разложения биомассы последователен: сперва она подвергается воздействию гидролизных бактерий, затем кислотообразующих и в конце метанобразующих. Материалом для микроорганизмов на каждом этапе служит продукт деятельности предшествующего этапа.

На выходе приблизительный состав биогаза выглядит так:

• метан (от 50 до 70%);
• углекислый газ (от 30 до 40%);
• сероводород (~2%);
• водород (~1%);
• аммиак (~1%);

На точность пропорций влияет используемое сырьё и технология получения газа. Потенциалом для горения обладает метан, чем его процент выше, тем лучше.

Опыт применения горючего болотного газа имеют древние культуры, датируемые более трёх тысячелетним возрастом (Индия, Персия или Ассирия). Научное обоснование сформировалось гораздо позже. Химическая формула метана СН4 была открыта учёным Джоном Дальтоном, вхождение метана в состав болотного газа обнаружено Гемфри Дэви. Большую роль на развитии отрасли альтернативной энергии сыграла Вторая мировая война, требующая от воюющих сторон огромной потребности в энергоресурсах.

Обладание СССР громадными запасами нефти и природного газа привело к невостребованности других технологий получения энергии, исследование биогаза в основном было предметом интереса академической науки. На текущий момент ситуация поменялась настолько, что, помимо промышленной добычи разных видов топлива, создать биогазовую установку для своих целей под силу любому человеку.

Устройство установки

Биогазовая установка – комплекс оборудования, предназначенного для получения биогаза из органического сырья.

По типу подачи сырья выделяют следующие виды биогазовых установок:

• с порционной подачей;
• с непрерывной подачей;

Биогазовые установки с постоянной подачей сырья являются более эффективными.

По типу обработки сырья:

1. Без автоматического перемешивания сырья и поддерживания необходимой температуры – комплексы с минимальной комплектацией, подходят для малых хозяйств (схема 1).
2. С автоматическим перемешиванием, но без поддержки необходимой температуры – также служит небольшим хозяйствам, эффективней предыдущего типа.
3. С поддержкой необходимой температуры, но без автоматического перемешивания.
4. С автоматическим перемешиванием сырья и поддержкой температуры.

Что представляет собой установка для производства биогаза?

Наиболее эффективной формой для этой установки является цилиндр с конусной нижней и конусной или округлой верхней частью, причем нет особой разницы между соотношением диаметра и высоты.

В такой конструкции проще всего реализовать перемешивание расслаивающегося материала, а для повышения температуры важна не форма сосуда, а достаточное количество тепловой энергии и минимум излучения тепла в атмосферу.

Корпус и крышка, в которой расположен первичный газгольдер, могут быть выполнены из бетона или нержавеющей стали. Основное преимущество бетонных корпусов в том, что их не приходится целиком или по частям везти издалека, а опалубку для заливки собирают на месте из досок.

Главным недостатком является сложность создания и поддержания в биореакторе достаточной температуры, ведь необходимо прогревать не только содержимое метантенка, но и бетонные стенки устройства. Устройства небольшого объема (1–20 м3) нередко изготавливают из полипропилена, полиэтилена и других полимеров.

Первый способ используют в бетонных конструкциях, а второй в сделанных из нержавеющей стали. Внутреннюю поверхность стен из любых материалов нередко покрывают химически инертными по отношению к навозу материалами, благодаря чему многократно возрастает срок службы метантенка.

Входное отверстие, через которое в емкость попадает исходный материал, и отверстие для слива технической воды располагают там, где перед перемешиванием оказывается участок воды. В большинстве случаев расположение этого отверстия соответствует половине уровня максимального заполнения.

В самой нижней части днища делают отверстие для отвода сапропеля. В нижней части крышки делают эластичный мешок, выполняющий функцию первичного газгольдера и соединенный через клапан с газопроводом.

Существуют модели и без мешка, там местом для накапливания газа служит свободное пространство между крышкой и стеной.

Однако у такой схемы есть недостаток – высокая вероятность утечки газа через плохо заделанные щели.

В большинстве биореакторов система перемешивания состоит из вертикального вала и установленных на нем лопастей. При вращении они создают направленное вверх или вниз движение большей части содержимого, благодаря чему и происходит перемешивание слоев.

Но такая система перемешивания уместна лишь там, где соотношение объемов суточной порции субстрата и всего содержимого метантенка не превышает 1:10.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Галерея изображений

Фото из

Устройство биореактора из утепленной пластиковой емкости

Удобный транспорт для перевозки субстрата

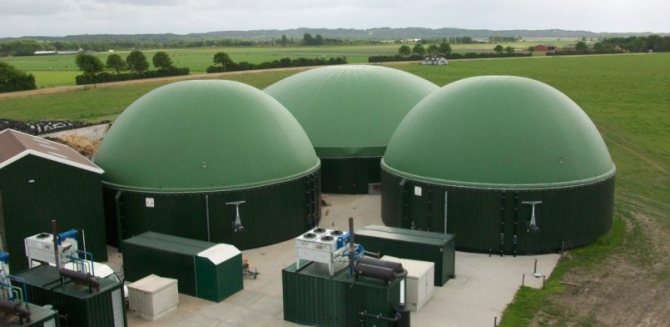

Компактная установка промышленного производства

Биогазовая установка на молочной ферме

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

• дрова – 3.5 кг;
• уголь – 1-2 кг;
• электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

• навоз (лучше всего коровий или свиной) – 1.5 т;
• органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
• подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

Примерный состав биогаза

• метан — до 60%;
• углекислый газ — 35%;
• другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Виды колунов и их характеристики

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость (+)

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь. Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1: подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

Этап 2: обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Этап 3: обустройство изоляционного слоя

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 4: монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру.

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Биогазовая установка для частного дома

В связи с тем, что в личном подсобном хозяйстве, количество образующихся органических отходов и продуктов деревообработки и переработки сельскохозяйственных культур, ограничено, то в качестве основного и единственного источника энергии, вне зависимости от направленности (тепловая, электрическая, газ), биогазовые установки рассматривать не целесообразно.

К тому же, необходимо учитывать, что при работе подобных устройств, выделяется целая группа прочих газов (сероводород, аммиак и т.д.), которым свойственен специфический неприятный запах, что требует выполнять монтаж установки на некотором удалении от жилых помещений.

Конструктивно, подобная установка может выглядеть следующим образом:

• Главный элемент — это реактор, в качестве которого выступает емкость, соответствующая объемами сырья. Емкость может быть установлена в различном исполнении (подземная, наземная и частично заглубленная конструкция).
• В емкости должны быть предусмотрены загрузочный люк, отводная труба или штуцер для отвода газа, люк для удаления переработанного сырья (может совмещаться с загрузочным) и механизм перемешивания, при необходимости. Монтируемые узлы и элементы должны герметично закрываться и держать определенное давление.
• К штуцеру отводной трубы подсоединяется отводящий трубопровод, на котором устанавливается запорный вентиль и манометр, для контроля за давлением получаемого газа.
• При необходимости, может быть установлен электрический привод на мешалке установки, а также насос и транспортер в системах подачи сырья.

Эффективность биотоплива

Биогаз из помета и навоза не имеет цвета и запаха. Он дает столько же тепла, сколько природный газ. Один кубометр биогаза дает энергии столько же, сколько дает 1,5 кг угля.

Чаще всего фермерские хозяйства не утилизируют отходы от домашнего скота, а складируют их на одном участке. В результате метан выделяется в атмосферу, навоз теряет свои свойства как удобрение. Своевременно переработанные отходы принесут гораздо больше пользы фермерскому хозяйству.

Рассчитать эффективность утилизации навоза таким способом легко. Средняя корова дает в сутки 30-40 кг навоза. Из этой массы получается 1,5 кубометра газа. Из такого количества вырабатывается электроэнергии 3 кВт/ч.

Биогазовая установка

Перед тем, как начать делать биогазовую установку, следует провести расчеты. Когда скота не много, то лучше отдать предпочтение самой простой установке. Ее не так уж сложно сделать собственными руками.

Для крупного сельскохозяйственного объекта подойдет промышленная автоматизированная биогазовая установка. Чтобы ее сделать, нужно привлечь специалистов для разработки проекта и монтажа установки.

На сегодняшний день существует много компаний, предлагающих готовый вариант биогазовой установки, или разработку индивидуального проекта. Некоторые в целях экономии объединяются, покупая одну установку на несколько хозяйств.

Перед постройкой даже небольшой биогазовой установки потребуется собрать документацию:

• технологическая схема;
• пройти пожарную и газовую инспекцию;
• разрешение от санэпидемстанции;
• план размещения оборудования и вентиляции.

При желании и возможностях, можно соорудить оборудование для производства биогаза самостоятельно. В качестве основы подойдет устройство, выпущенное промышленностью.

Способы оборудования установки подогревом

Установить подогрев в биореакторе можно несколькими методами.

• Один из них предполагает подключение станции к системе отопления. Осуществляют это по типу змеевика. Его монтаж должен производиться под реактором.
• Другой способ предусматривает установку электрического нагревательного элемента в основание резервуара.
• Еще один метод организации подогрева предполагает применение электрических отопительных систем для нагрева резервуара.

Если для организации подогрева вы будете использовать автоматизированные системы, то включение устройства будет происходить без вашей помощи при поступлении в реактор холодной биомассы. Когда сырье прогреется до установленной температуры, то система нагрева отключится.

Чтобы качественно изготовить биогазовую установку своими руками, необходимо еще до начала работы подготовить чертежи, на которые необходимо ориентироваться при проведении работ. Элементы подогрева могут быть смонтированы в водогрейных котлах, поэтому необходимо позаботиться о приобретении необходимого газового оборудования.

Для того чтобы повысить количество вырабатываемого биогаза, можно кроме подогрева оснастить свою установку еще и устройством для перемешивания биомассы. Для этого придется потратить некоторое время и создать устройство, которое будет работать так же, как и обычный бытовой миксер. При помощи вала он будет приводиться в движение. Последний должен быть выведен сквозь отверстия в крышке.

Строительные шпильки

Готовимся к заливке бетона;

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации. Их помещают в биореактор, где происходит переработка:

• В течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья.
• В результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию.
• Смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению.
• Газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.
• Разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек (+)

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно. Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции (+)

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.
