Болт и шуруп

По дереву

Наиболее часто используемым не только на производстве, но и в быту является шуруп по дереву. Существует множество видов, типоразмеров и форм шурупов, предназначенных для выполнения различных технологических операций, связанных с древесиной. А вот наверно самым востребованным у населения и в быту являются так называемые саморезы по дереву. Наиболее ходовые типоразмеры и удельный вес приведен в сводной таблице.

Диаметр, мм	Длина, мм	Масса, кг на 1000 штук
3,50	16,00	1,000
3,50	19,00	1,091
3,50	25,00	1,359
3,50	32,00	1,672
3,50	35,00	1,806
3,50	41,00	2,073
3,50	45,00	2,252
3,50	51,00	2,520
3,50	55,00	2,699
3,50	64,00	3,145
3,50	65,00	3,145
3,90	64,00	3,709
3,90	70,00	4,040
4,20	70,00	4,516
4,20	76,00	4,892
4,20	90,00	5,770
4,80	90,00	8,427
4,80	95,00	8,427

Материал покрытия стальных стержней этих саморезов по дереву делают трех видов, а именно:

• фосфатное,
• желтый цинк,
• белый цинк.

Выбор длины саморезов

Для выбора длины самореза существует несколько правил, которые применяют в разных ситуациях. При сплочении/соединении двух не очень массивных деталей, работают следующие правила подбора:

• Чтобы вы не соединяли, острый конец самореза не должен торчать с другой стороны соединяемых деталей. То есть, в любом случае он должен быть короче соединяемых деталей. Причем, считается, что максимальная прочность будет, если до края нижней детали останется не менее 5-6 мм. Вот и считайте.

• С другой стороны, минимально саморез должен входит в нижнюю деталь не менее чем на 1/3 от толщины прикрепляемой детали. То есть, если крепите, скажем брус 100*100 мм, то минимальная длина самореза должна быть на 1/3 длиннее. Для этого бруса минимальная длина самореза 100 + 100/3 = 133 мм. Берут ближайшее большее. Если крепите доску 28 мм толщиной, то минимальная длина самореза 28 +28/3 = 37 мм (обычно выбирают 42 мм).

Если какую-то тонкую деталь крепят к массивному основанию, работает другое правило. Тогда длина крепежа должна быть в 2-2,5 раза длиннее прикрепляемой детали. Так надо подбирать длину самореза, если крепите что-то к стене, скажем, или к бетонному полу. В таком случае, чтобы закрепить ту же доску 28 мм к стене, длина крепежа — 56-70 мм. Вот такая вот разница.

Размеры саморезов: наиболее применимые варианты

Как выбрать длину саморезов, вроде должно быть понятно. Теперь о том, какими они вообще бывают. Здесь ситуация запутанная. Ни винты, ни саморезы не имеют общего стандарта. Есть несколько нормативов «затертых» годов выпуска, в которых прописаны размеры самонарезных винтов некоторых типов.

• ГОСТ 1145-80. Самонарезные винты с потайной головкой.
• ГОСТ 1144-80. Шурупы с полукруглой головкой.
• ГОСТ 1146-80. Шурупы с полупотайной головкой.

Дело сегодня обстоит так, что каждый производитель выпускает собственные «линейки». Ориентируются они, понятное дело, на спрос. Ну, а параметры головок обычно делают в соответствии с тем или иным ГОСТом. Это хоть как-то стабилизирует ситуацию. Иногда и сортамент — диаметры и длины тоже делают по стандарту. В таком случае в описании саморезов указывают диаметры, в которых они вообще выпускаются, а потом идет приписка: соответствует такому-то ГОСТу. Это значит, что головки соответствуют указанному нормативу, а также, что соответствует сортамент.

Классификация болтов в зависимости от области применения

Соединяемые изделия должны быть надежно зафиксированы и устойчивы к сдвигу. Поэтому, в зависимости от сферы применения, крепеж можно отличать:

• Черновой. Изготавливается из высокоуглеродистой стали методом штамповки, и не подвергается механической обработке. Применяется в неответственных узлах, где отсутствует большая нагрузка.
• Чистовой. Изготавливается из легированной стали, методом полной механической обработки. Применяется в высоко нагруженных, ответственных узлах.
• Получистый. Отличается от чистовых тем, что шляпка штампуется в соответствии с ГОСТ, но не обрабатывается. Наиболее распространённый тип, применяется в большинстве случаев.

Чем отличается гайка от шайбы: сравнение, фото

Гайка от шайбы тоже существенно отличается. Дело в том, что внутри у гайки имеется резьба. Шайба — это элемент, который обычно используется для уплотнения соединения между болтом и гайкой. То есть вкладывается непосредственно перед накручиванием гайки. Это способствует улучшению соединения. При этом сводится к минимуму возможность раскручивания, развинчивания гайки и ее удаление с поверхности болта. Шайбы бывают разными, как плоскими, так и фигурными. Их еще называют гроверами. Дополнительное давление улучшает сцепление болта и гайки и делает соединение деталей более надежным.

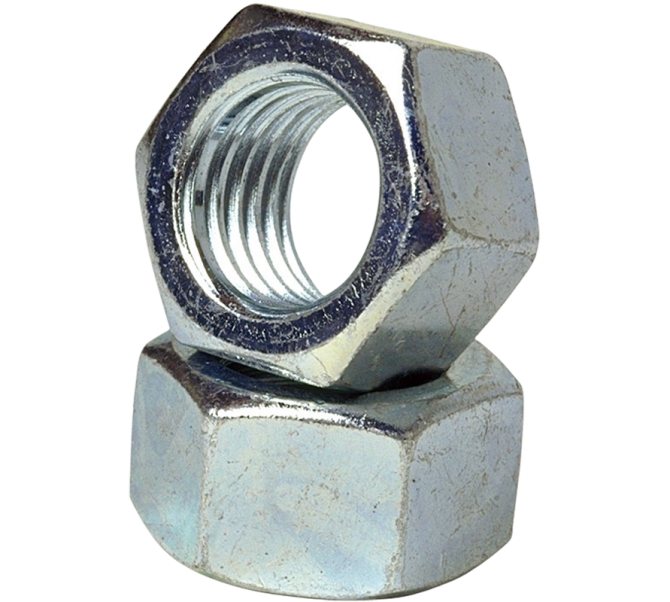

Гайка

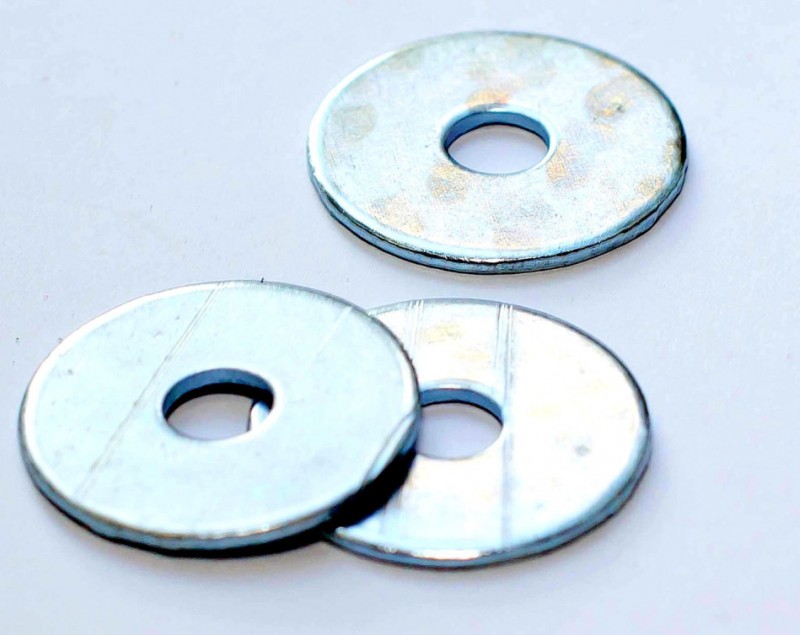

Шайба

Как видите, существует множество крепежных элементов и деталей, которые используются для соединения узлов, механизмов и конструкций. Они имеют большое количество отличий и используются в каждом конкретном случае.

Основные линии треугольника.

Чем кровельный саморез по дереву отличается от самореза по металлу?

Доброго времени суток, дорогие читатели! Очень рад быть полезным для вас. А сегодня хочу предоставить вашему вниманию одну небольшую статью вот о чем:

Как отличить кровельный саморез по дереву от кровельного самореза по металлу?

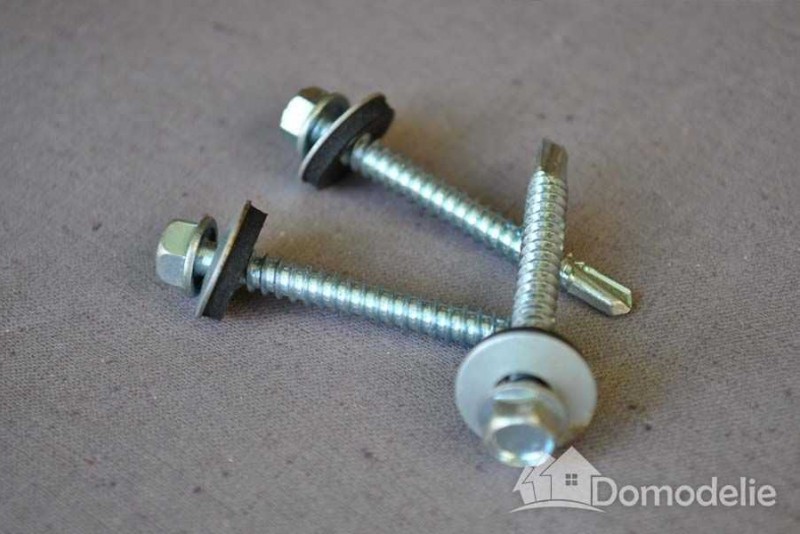

ВНЕШНИЙ ВИД САМОРЕЗА

Кровельный саморез состоит из нескольких частей:

• Шестигранная шляпка (благодаря ей саморез может проходить более толстые и твердые материалы и при этом не ломаться).
• Шайба с резиновым уплотнителем. Правильное название: шайба кровельная с EPDM. Благодаря шайбе соединение самореза с металлом защищено от попадания влаги. В следствие этого исключает гниение на месте их стыка. К тому же, резина гасит вибрацию, а это значит, что шанс того, что саморез разболтается, также минимален.
• Резьбовая часть.
• Сверло (или бур, если угодно).

ПРИМЕНЕНИЕ

Подобного рода саморезы применяются не только при кровельных работах. Но, так как они изначально были придуманы для кровли, то и называются кровельными.

Применяются они для прикручивания металлических листов к деревянной или металлической основе: обрещетке, забору, профильной трубе и пр.

ОТЛИЧИЯ

Саморезы кровельные по дереву еще называют «металл-дерево«, а по металлу — «металл-металл«. Так именуются они потому что:

• Металл-дерево используется для того, чтобы прикрутить металл к дереву.
• Металл-металл — соответственно, для того, чтобы присоединить металл к металлу.

На самом деле отличить их очень легко. Вот вам подсказки:

• Диаметр самореза. Саморез кровельный по дереву производится диаметром 4,8 мм. А саморез кровельный по металлу — 5,5 мм.
• Ширина сверла. Как вы уже знаете, на кончике самореза находится сверло, которое помогает проходить металл. Так вот, у саморезов металл-дерево сверло уже, чем резьба, а у металл-металл саморезов сверло практического того же диаметра, что и резьба.
  Узкое сверло помогает пройти металл и не слишком сильно просверлить дерево, чтобы резьбой саморез надежно «засел» в деревянном основании. Широкое сверло также сделано не случайно, ведь такому саморезу приходится проходить 2 слоя металла.
• Длина. Иногда, если саморезы недлинные, их можно различить по тому, сколько миллиметров длина резьбовой части+сверла.
  Металл-дерево: 4,8*28, 4,8*35 мм.
  Металл-металл: 5,5*19, 5,5*25, 5,5*32, 5,5*38 мм.

Определение шурупа и самореза

Шуруп — крепежный инструмент в виде стержня с острой резьбой и головкой. Стержень шурупа делится на два участка – верхний участок без резьбы и нижний участок, который ближе к концу инструмента содержит винтовую резьбу. Головка может быть разной формы в зависимости от функций, которые она выполняет: шестигранная, полукруглая или потайная.

Саморез – крепежное изделие в виде стержня с головкой и специальной наружной резьбой. Могут дополнительно иметь такие элементы, такие как бур, фрезы и канавки для вывода стружки, которые значительно повышают скорость и качество выполняемых работ.

Мир

Шурупы по дереву – ГОСТ и размеры

В отличие от саморезов, шурупы могут изготавливаться из латуни, меди или нержавеющей стали либо иметь покрытие из этих металлов. Чтобы правильно подобрать крепеж, нужно учитывать, в какой материал они будут завинчиваться, в каких условиях будут находиться. В зависимости от применяемой силы и пространства, которое будет доступно при завинчивании, подбирается и головка. Важен не только тип самой головки (потайная, круглая), но и рисунок под инструмент.

Phillips – это обычная крестовая отвертка, которая найдется в каждом доме. Однако наиболее часто используется головка типа Pozidriv (PZ), поскольку она имеет дополнительные прорези, которые обеспечивают лучшее сцепление инструмента и крепежа и способствуют увеличению крутящего момента. Отвертки типа Torx чаще используются на предприятиях, в быту же они пока редкость, хотя если вы постоянно работаете с крепежами, в наборе отверток такой инструмент не помешает. Для работ по дереву используются шурупы с утапливаемой полукруглой головкой.

Шурупы для ДВП легко узнать по специальной резьбе и головке с выемкой под отвертку Torx. Длина крепежей не превышает 50 мм, их можно вкручивать на самом краю без риска получить расщепление материала. В предварительном сверлении крепеж не нуждается. Для крепления древесностружечных плит используются крепежи длиной до 200 мм, с головкой типа PZ как цилиндрической, так и овальной и утапливаемой шляпками. Их длина составляет от 35 до 200 мм; как правило, применяется головка типа PZ.

Крепежи для пола из плотной древесины должны иметь строго коническую форму шляпки небольшого диаметра, чтобы ее легко можно было «утопить» в материале. Благодаря небольшому диаметру самого изделия, крепеж входит в древесину без предварительного сверления отверстий и не расщепляет древесину. Длина таких изделий от 35 мм до 55 мм, шляпка, как правило, имеет насечки для отверток типа TX. При возведении деревянных конструкций используются крепежи с укороченной резьбой, что позволяет легко вкручивать их и легко «утапливать» в материал, благодаря режущим ребрам под шляпкой. Длина таких крепежей варьируется от 80 мм до 400 мм. Чаще всего, используется головка TX.

Варианты с шестигранной головкой, крупной резьбы и длиной до 100 мм используются для скрепления тяжелых деревянных элементов. Например, такие изделия пригодятся, когда нужно будет закрепить надежно ножки тяжелых столов или же подвесить на деревянную стену весомую вещь, например, радиатор центрального отопления. Крепежи из нержавеющей стали лучше всего подойдут для условий повышенной влажности или для использования извне. Их головки бывают овальными или цилиндрическими, длиной до 120 мм, обычно со шляпкой типа Torx.

Общие составляющие шурупов и болтов

Одна область применения, скажем строительная сфера. Одинаковое предназначение
, т.е. и теми и другими соединяют и стыкуют различные поверхности. Одинаково популярные образцы, среди строителей для монтажа конструкций. По форме тоже имеют схожую компоновку. Стержень с резьбой, одинаковые головки у некоторых разновидностей, шестигранная форма, например, у кровельных элементов.

Вообще, система создания схожая и имеет один круг предназначения. Еще одна схожая система демонтажа. Одно и самое главное общее между ними то, что их система соединения основана на законе трения, благодаря чему конструкция сохраняет свою жизнеспособность на протяжении долгого времени.

Определение понятий

Метизы разнообразной формы и размеров представляют собой металлические крепежные изделия, которые используются для выполнения ремонта, при строительстве, в промышленной и бытовой сфере. В строительной сфере используют металлические элементы, которые условно объединяются в группу крепежных метизов. Она включает в себя следующие изделия:

• гвозди;
• саморезы;
• дюбель-гвозди;
• анкерные болты;
• болты;
• винты;
• шурупы;
• гайки;
• шайбы;
• шпильки.

Каждый вид крепежного метиза имеет установленный ГОСТом метрический стандарт, которым пользуются производители этой продукции при их изготовлении. Метрические метизы имеют свое описание.

Гвоздь внешне выглядит как стержень из металла с плоской шляпкой на одном конце и заостренным другим концом. Гвозди применяются для соединения деталей из древесины или иного мягкого материала. Метизы могут быть различного диаметра и длины, поверхность рабочего стержня у гвоздя может быть гладкой или иметь винтовую резьбу. А также существуют гвозди со ступенчатыми насечками. Такие конфигурации метиза позволяют выполнять надежные соединения, применяемые при сборке мебели, строительстве деревянных конструкций, для монтажа отделочных материалов.

Шуруп самонарезающий

Это, можно сказать, и один из видов шурупов, и одновременно самостоятельный тип крепежных изделий. Имеет народное название «саморез», которое произошло от основной его отличительной способности.

Шуруп самонарезающий специфичен тем, что может самостоятельно формировать резьбу внутри соединяемых поверхностей. Его конструкция такая же, что и у обычного шурупа, за исключением, наконечника. У самореза он тоже конусообразный, но усиленный и более острый, поэтому предварительного проделывания углублений под крепеж не требуется. К тому же некоторые узкоспециализированные самонарезающие шурупы уже имеют кончик в виде сверла.

Саморезы используются для скрепления изделий из древесины, пластмассы, металла. Сравнительно новый вид описываемого крепежного изделия – кровельный, имеет шестигранную головку и шайбу, как правило, мягкую, для плотного прилегания к поверхности. Конец увенчан сверлом. Материал – закаленная сталь, оцинковка, может иметь полимерное цветное покрытие. Выпускается двух видов: диаметром 4.8 мм – для крепления в деревянную основу, и диаметрами 6.3 и 5.5 мм – для работ с металлическими направляющими.

Основные виды самонарезающих шурупов, встречающиеся в любой метизной лавке:

Саморезы по гипсокартону (дереву): черные (за счет покрытия фосфатом), из углеродистой стали, имеют редкий шаг резьбы.

Саморезы универсальные по гипсокартону (металлу): черные, с частым шагом резьбы, потайной головкой и крестообразным шлицем.

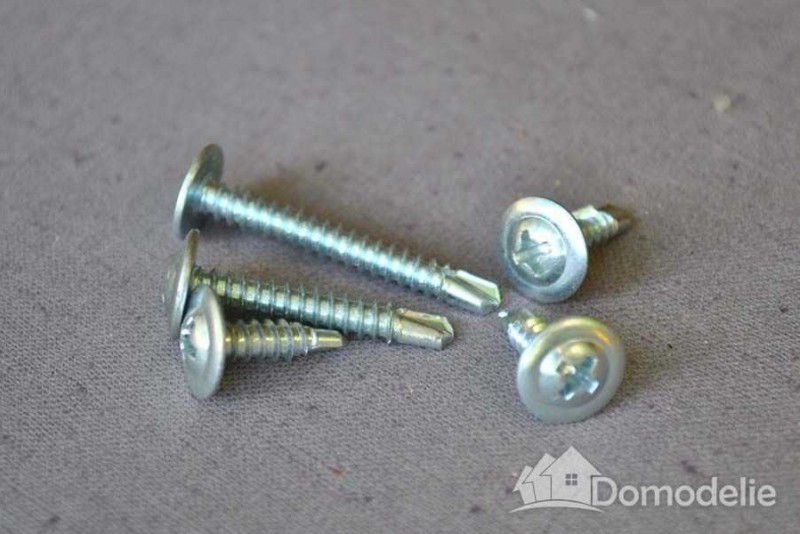

Самонарезающий шуруп с прессшайбой подходит для работы с металлом, когда нужно хорошее прилегание. Оцинкован.

Саморезы для ГВГ (гипсоволоконных плит) отличаются наличием резьбы сразу двух типов.

Оконные саморезы – в младшие братья шурупов по дереву, но имеют наконечник-сверло.

«Клопы» — саморезы с полукруглой головкой, острым наконечником и самым маленьким стержнем в семействе.

На заметку: и шурупами, и саморезами по дереву работать с названным материалом стоит поперек волокон, иначе велик шанс расколоть древесину.

Шуруп отличается от винта и болта способом крепления и наличием дополнительных изделий для крепежа.

Применение болта

Болт не только сжимает сопрягаемые детали, но также предотвращает их сдвиг. Поэтому перед соединением в них необходимо просверлить специальное калиброванное отверстие, равное по диаметру утолщению на ножке болта. Например, для крепежа М10 отверстие должно быть ровно 10 мм, если диаметр отверстия будет отличаться – детали не будут надёжно закреплены от сдвига. На хвостовике с резьбой размещают шайбу, затем закрепляют соединение гайкой. Если место соединения подвержено вибрации, то дополнительно используют шайбу гровера, препятствующую самовольному откручиванию гайки.

Применение болтов при ремонте автомобиля

Классификация средств крепления

Все крепежные элементы изготавливаются по утвержденным стандартам и технологиям. Болты имеют классификацию по видам:

1. Форме – в зависимости от того, какие элементы надо соединять, болты бывают классическими – откидными, анкерными или рым. Различают шестигранную, потайную, полукруглую форму головки или с фланцем.
2. Типу — размеру (длина стержня) от маленького диаметра М6 (10-90 мм) до большого диаметра М14 (22 – 300 мм).
3. Материалу изготовления – высокопрочные углеродистые, легированные, нелегированные сплавы стали по ГОСТу.
4. Назначению – для использования в креплении сельхозтехники (лемешные), а также в машиностроении, мебельной промышленности, дорожных конструкциях.
5. Классу прочности, покрытию верхнего слоя – различают 11 классов с 3,6 по 12,9. Высокий класс прочности (с 6,8 до 12,9) достигается благодаря современным технологиям изготовления (горячая — холодная высадка), включающим специальную термообработку и нанесение спецпокрытий.

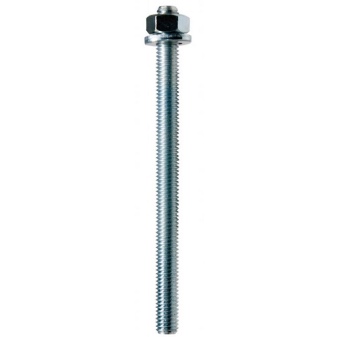

Шпильки строго стандартизированы по размерам и конструкции. Размеры от минимальных (2 мм) до больших (52 мм), с разной резьбой. Они могут иметь резьбу:

• одинаковую по всей длине;
• разную по сторонам – с одного конца для изделий из дерева, с другой стороны – для металлических (для соединения деталей из разных материалов).

Есть разновидности анкерной шпильки, состоящие из:

• элемента с коническим концом;
• анкерной гильзы;
• шестигранной гайки и шайбы.

Материал изготовления этого крепежа, класс прочности с покрытием, назначение соответствует болтовому. Изготовление производится на станках-автоматах.

Как выглядит винт и чем отличается от болта

В принципе, винт – это маленький болтик, но, как правило, головка у него не многогранная, как у болта, а имеет шлиц (резцовое отверстие) под отвертку. Поскольку и болты бывают с резьбой на головке, особенно если они маленьких размеров, есть и ещё одно различие, по которому можно понять, чем отличается болт от винта. В то время как главным фиксатором болта является гайка, его собрат — винтик — фиксируется внутри детали по специально предусмотренной на скрепляемой детали резьбе без дополнительных крепежных элементов. Если на конце крепежного элемента нет гайки, значит, перед нами винт.

Благодаря перечисленному, винт может быть использован в тех местах, где доступ с обратной стороны закрыт. Например, крышки и заглушки в различных конструкциях, механизмах, бытовых и промышленных изделиях.

Винты изготавливают из самых разнообразных металлов: в основном из стали, но для электрооборудования их штампуют из бронзы, меди, латуни, когда к ним предъявляется требование не просто скреплять детали, но и хорошо проводить ток.

Поддержите наш проект в соц. сетях!

Чем отличается гайка от шайбы: сравнение, фото

Гайка от шайбы тоже существенно отличается. Дело в том, что внутри у гайки имеется резьба. Шайба — это элемент, который обычно используется для уплотнения соединения между болтом и гайкой. То есть вкладывается непосредственно перед накручиванием гайки. Это способствует улучшению соединения. При этом сводится к минимуму возможность раскручивания, развинчивания гайки и ее удаление с поверхности болта. Шайбы бывают разными, как плоскими, так и фигурными. Их еще называют гроверами. Дополнительное давление улучшает сцепление болта и гайки и делает соединение деталей более надежным.

Как видите, существует множество крепежных элементов и деталей, которые используются для соединения узлов, механизмов и конструкций. Они имеют большое количество отличий и используются в каждом конкретном случае.

Как использовать шестигранный болт?

При ослабевании гаек на болтах с выступающей открытой резьбой время от времени мойте выступающую часть резьбы щеткой (желательно проволочной) для того, чтобы убрать с неё грязь или же ржавчину. Это позволит даже через долгое время быстро открутить гайку. А вот если этого не делать, огромный слой грязи не даст даже сдвинуть ее на пару миллиметров. А ржавчина и вовсе снизит вероятность это сделать до нуля, тогда говорят о «прикипевшей» гайке. После промывки выступающей части обработайте место соединения средством, которое быстро проникает внутрь и убирает ржавчину там. Если нужно открутить какой-либо болт, по возможности прокапайте место соединения средством, которое разъедает ржавчину.

В некоторых случаях бывает так, что непросто открутить болт. В этой ситуации нужно отыскать способ увеличить рычаг воздействия на ключ: это могут быть специальные накладки, а можно и просто взять кусок трубы, диаметр которой вместит наконечник ключа. Насадить трубу на ключ и попробовать крутануть таким самодельным рычагом. Иногда придется взяться и за молоток, ударное воздействие повысит эффективность, потому что хоть на миллиметр сдвинет резьбу, после этого винт легко выкручивается. Маленький шестигранный болт можно открутить с помощью разводного ключа. Могут появиться трудности, когда будете отворачивать крепежные элементы, грани которых были содраны из-за употребления ключа неподходящего размера. Можно отвернуть такую гайку или болт, также прибегнув к помощи упомянутого разводного ключа.

Если используется болт с внутренним шестигранником, то для них вовсе имеется отдельный класс ключей. Выглядят они, чаще всего, как изогнутый буквой S кусок прута. Диаметр его определяет диаметр разъема данного крепежа. Если используется какой-то универсальный набор ключей с насадками, то болты под шестигранник удостоены отдельной обоймы насадок различных диаметров. Встречаются данные изделия все чаще, обусловлено это наибольшим удобством и специфичностью откручивания. Ими стали пользоваться даже производители велосипедов, потому что такой подход вынуждает велосипедиста иметь в запасе чаще всего один ключ на все случаи жизни, что уже говорить о другой технике. Стереть разъем, который имеет болт под шестигранный ключ, довольно не просто, чего не скажешь о шлицах для отверток, это также послужило популяризации креплений с такими болтами.

1. 5
2. 4
3. 3
4. 2
5. 1

Чем отличается болт от винта: сравнение, фото

Винт и болт внешне очень похожи друг на друга, и многие их могут спутать. Но они используются в абсолютно разных отраслях. Дело в том, что имеется особенность в конструкции, из-за этого в основном болт используется для того, чтобы скреплять детали с использованием гайки. То есть с одной стороны будет болт, посредине будет какая-то деталь. С другой стороны будет гайка, которая все это будет скреплять.

Болт с гайкой

Винт отличается от болта тем, что не используется вместе с гайкой, а чаще всего применяется отдельно. То есть в самой детали есть резьба, в которую вкручивается винт. Таким образом осуществляется соединение, то есть дополнительные гайки под винт не используются.

Винт антивандальный

Чем отличается болт от винта: сравнение, фото

Винт и болт внешне очень похожи друг на друга, и многие их могут спутать. Но они используются в абсолютно разных отраслях. Дело в том, что имеется особенность в конструкции, из-за этого в основном болт используется для того, чтобы скреплять детали с использованием гайки. То есть с одной стороны будет болт, посредине будет какая-то деталь. С другой стороны будет гайка, которая все это будет скреплять.

Винт отличается от болта тем, что не используется вместе с гайкой, а чаще всего применяется отдельно. То есть в самой детали есть резьба, в которую вкручивается винт. Таким образом осуществляется соединение, то есть дополнительные гайки под винт не используются.
