Дренажный колодец из бетонных колец

Содержание:

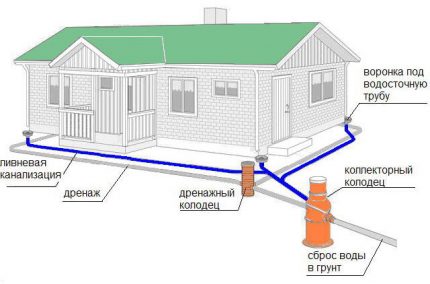

Предназначение дренажных колодцев

Малые урожаи, подсыхание плодовых деревьев, подмыв фундамента – это все переизбыток влаги в почве. Корни дерева, простоявшие весенние паводки в воде, загнивают, дерево гибнет. Летние дожди не питают влагой, а перенасыщают плодородный слой, а значит, урожая ждать не приходится. Специалисты выделяют три причины перенасыщения земли влагой:

  1. Высоко пролегает водоносный грунтовый слой. В этом случае система дренажа позволит снизить уровень, за счет чего весенняя вода намного быстрее уйдет в глубину.
  2. Тяжелые почвы. Например, если в составе плодоносного слоя есть суглинок, то вода не может уходить быстро, дренажные колодцы позволят убрать с участка излишек влаги, чем обеспечат корневой системе здоровье и прочность.
  3. Намеренное или ненамеренное нарушение водного баланса хозяевами участка. Это происходит в случае перенагружения постройками, площадками для игр и отдыха. Результат – естественные стоки перестают справляться с потоками воды, а более свободные, незастроенные участки получают намного больше влаги, чем положено. Признаки: подъем корней над землей, преющая корневая система как бы выталкивается над поверхностью, чтобы получить необходимое количество кислорода. Если после зимних морозов по весне наблюдается частичная гибель кустов и деревьев, это тоже сигнализирует о переизбытке влаги в почве и необходимости проведения дренажных работ. Для этого служат дренажные колодцы.

Меню футера

Конструкция и материалы изготовления дренажных колодцев

Для чего нужен дренажный колодец понятно, теперь разберемся с конструктивными особенностями. Система состоит из следующих частей:

  • Лоток (кинета) может быть проходным, располагаемым по перпендикуляру к гофрированной трубе или тройником;
  • Шахта, роль которой исполняет гофротруба с раструбом или гладкостенный кусок трубы без наличия раструба. Длина не менее 2 м. Горловина соединяется с дождеприемником посредством эластичной резиновой муфты.

Чтобы весной и осенью система работала бесперебойно, необходимо чистить трубы от илистого налета посредством длиной палки, поливального шланга или просто рукой, в случае, когда это возможно

Важно наличие крышки, закрывающей дренажный колодец, это защищает от лишнего загрязнения

Видео монтажа пластикового дренажного колодца

Назначение колодцев бывает разным:

  • Смотровые, ревизионные цистерны, предназначенные не для накопления вод, а для очистки, наблюдения за работой системы. Обустраиваются на верхних участках, представляя собой трубу с парой патрубков. Быстро прочищаются под напором воды и могут играть роль поворотного элемента в колодце.
  • Перепадные. Для сглаживания больших перепадов в системе, есть перепадные колодцы с расположением патрубков на разноуровневой высоте. Показаны для обустройства на участках с нестабильным уровнем рельефа.
  • Поглотительные/фильтрующие. Служат для накопления объемов воды и показаны для обустройства на песчаных почвах. Большие размеры (2-5 м. глубины и 1,5 и более м диаметра), отсутствие дна с фильтровальным слоем из гравия, щебня или камня, позволяют быстро соорудить колодец данного типа на участке самостоятельно.
  • Накопительные колодцы устанавливаются в самой нижней точке системы дренажа. Обязательно наличие откачивающего насоса, посредством которого убирается излишек воды, если нет возможности сброса влаги в канаву, реку.

Материалы для колодцев и их особенности

Стоит рассмотреть некоторые, особенно популярные материалы, применяемые для изготовления:

  • Бетонные армированные колодцы. Это стандартные железобетонные кольца, изготовленные промышленным путем. Устанавливается такой дренажный колодец посредством тяжелой техники, что доставляет неудобство. Кроме того, система обходится дорого по финансам, склонна к разрушению;
  • Пластиковые конструкции. Для производства применяется полиэтилен, ПВХ, полипропилен. Отличаются герметичностью, оснащены отводами для труб, манжетами. Дополнительная прочность придается использованием гофрирования поверхности особым способом, что позволяет трубам отлично выдерживать давление грунта.
  • Кирпичные дренажные колодцы. Очень удобные прочные конструкции, но требующие специальных навыков и знаний при обустройстве. Из-за чего цена системы предельно высока.
  • Дренажный колодец из подручных средств – самый популярный тип, хорошо известный дачникам. Низкая стоимость – это плюс, а вот малая надежность и непродолжительный срок пользования – минус конструкции.

Среди всех предложенных типов, потребители чаще всего приобретают пластиковые системы. Положительные характеристики продукции:

  • Предельно малый вес;
  • Легкость монтажа;
  • Очень доступная цена;
  • Высокая жесткость колец;
  • Безупречная коррозийная устойчивость к внешним воздействиям;
  • Морозостойкость;
  • Ударопрочность.

Видео изготовление дренажного колодца из кирпича своими руками

Обустраивать на участке дренажные колодцы или нет – решать только хозяину. Если дача служит местом отдыха, и нет необходимости в посадках, то в системе дренажа вроде бы и нет нужды, особенно при низком залегании грунтового водоносного слоя. Во всех других случаях, стоит задуматься об улучшении оттока избыточной влаги. Тем более, что создать собственную дренажную систему при наличии пластиковых легких конструкций не представляет труда.

Главные принципы устройства дренажа

Существует определенная последовательность действий в том, как правильно сделать дренажный колодец. Прежде всего, перед строительством системы дренажа нужно на участке выбрать наиболее высокую точку. От нее начинают рыть траншею глубиной два метра, соблюдая уклон 2 — 5 сантиметров на метр погонный. В нее будут уложены трубы. В углах трубопровода создают поворотные колодцы, а в местах расположения узловых соединений — смотровые.

Конечным пунктом канализационной системы, куда направляют стоки, является накопительный или фильтрующий колодец под дренажные трубы. Потом из этой емкости осуществляется отвод жидкости одним из способов – принудительным или естественным.

Чтобы обустроить дренажную канализацию, специалисты рекомендуют применять гофрированные трубы с перфорацией, которые производят из поливинилхлорида или полиэтилена. На нее не имеется технических ограничений относительно укладки, ее просто и легко монтировать. В зависимости от параметров отводных отверстий, имеющихся в колодце, нужно приобрести трубы, которые могут иметь сечение от 50 до 200 миллиметров.

Чтобы канализационная система работала полноценно, потребуется проведение ряда важных подготовительных мероприятий:

  • в нижнюю часть подготовленной канавы насыпают 5-сантиметровым слоем песок и тщательно его трамбуют;
  • на дно и стенки траншеи помещают геоткань, которой предстоит выполнять функцию фильтра, препятствующего заиливанию системы;
  • затем укладывают слой щебня толщиной 10 сантиметров – на него помещают перфорированную трубу и засыпают еще один раз слоем щебня и заворачивают в геоткань, делая нахлест;
  • поверх созданного «пирога» насыпают почву, извлеченную при рытье канавы.

Подготовка бетонной поверхности перед применением системы «Пенетрон»

Очистить поверхность бетона от пыли, грязи, нефтепродуктов, цементного молока, высолов, торкрета, штукатурного слоя, плитки, краски и других материалов, препятствующих проникновению активных  химических компонентов материалов системы Пенетрон.

Очистку бетонных поверхностей производить при помощи водоструйной установки высокого давления или другим приемлемым механическим способом (например, щеткой с металлическим ворсом). Гладкие и шлифованные поверхности обработать слабым раствором кислоты ив течение часа промыть водой. Излишки воды,образовавшиеся на горизонтальной поверхности после работы сводоструйной установкой высокого давления, удалить с помощью специального пылесоса.

Перед нанесением проникающей гидроизоляции поверхность нужно тщательно смочить: процесс пойдет быстрее при достаточном количестве воды

По всей длине трещин, швов, стыков, сопряжений, примыканий и вокруг ввода коммуникаций выполнить  штрабы П-образной конфигурации сечением не менее 25х25 мм. Штрабы очистить щеткой с металлическим ворсом. Удалить рыхлый слой бетона (при наличии такового).

Полости напорных течей разделать с помощью отбойного молотка на ширину не менее 25 мм и глубину не менее 50 мм с расширением внутрь (по возможности в форме ≪ласточкиного хвоста≫). Очистить внутреннюю полость течи от рыхлого, отслоившегося бетона.

Как сделать фильтрационный колодец

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.

Вариант №1 – кирпичная конструкция

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие  – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.

Вариант №2 – сооружение из бетонных колец

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

На фото показан и подробно описан процесс установки бетонных колец для обустройства колодца

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать  колодец.

Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Еще один вариант обустройства септика из бетонных колец можно прочесть здесь.

Вариант №3 – колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца

Вариант №4 – пластиковые фильтрующие емкости

Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и  заполнен фильтрующим слоем из щебня, гравия и шлака.


Фильтрующий колодец из пластика с трехступенчатой системой фильтрации обеспечивает эффективную очистку воды от примесей

Порядок устройства дренажного колодца своими руками

Независимо от назначения колодца последовательность работ по его монтажу можно считать типовой, и все же существуют некоторые нюансы.

Для ливневой канализации

Поскольку последовательность выполнения монтажных работ одинакова для всех видов дренажных колодцев, рассмотрим ее на примере железобетонного колодца для ливневой канализации.

Для оперативного выполнения монтажных работ необходимо заранее подготовить:

  • железобетонные кольца;
  • бетонную плиту для устройства днища резервуара или компоненты, необходимые для устройства бетонной стяжки;
  • битумную мастику или жидкое стекло для герметизации стыков;
  • трамбовку и мастерок.

Кроме этого, необходимо предусмотреть возможность заезда тяжелой подъемной техники.

Последовательность операций выглядит следующим образом:

Производится разметка основных элементов системы и выполняются земельные работы (копка траншей и котлована для устройства колодца).
На дне котлована обустраивают песчаную подушку, которую тщательно трамбуют. Для большей эффективности песок проливают водой.
На утрамбованный слой песка укладывается железобетонная плита или заливается армированная бетонная стяжка, толщина которой должна быть не менее 100мм

В процессе выполнения этих работ крайне важно добиться горизонтальности бетонного основания.
В железобетонных кольцах в заранее отмеченных местах формируют отверстия для труб. Наружная поверхность колец обильно покрывается битумной мастикой или жидким стеклом.
С помощью подъемника опорное кольцо медленно поднимают и опускают на бетонное основание.
При необходимости установки нескольких колец, на верхний торец предыдущего наносят цементный раствор и только после этого устанавливают следующее кольцо.
В заранее подготовленные отверстия устанавливают патрубки, а оставшиеся щели и зазоры заделывают цементным раствором

После полного высыхания раствора места установки патрубков обрабатывают битумной мастикой или жидким стеклом. Кроме того, мастикой необходимо покрыть и днище шахты.
Последнее кольцо накрывается бетонной плитой с отверстием, в которое устанавливается горловина колодца. Установленная таким образом горловина накрывается люком или специальной решеткой.
Зазор между наружной поверхностью колец и грунтом до половины засыпается песком и трамбуется. Остальное пространство засыпают землей до самой поверхности. После того как подсыпанный грунт окончательно устоится, по периметру обустраивают отмостку из цементного раствора.

Важно! Прежде чем приступить к эксплуатации дренажного колодца необходимо убедиться в его герметичности. Для этого трубы перекрывают и заполняют резервуар водой

Если в течение 3-4 дней уровень воды не понизится – колодец готов к эксплуатации.

Для септика

Тампонажные дренажные колодцы имеют некоторое сходство с обычной выгребной ямой. Они также не имеют дна и после фильтрации позволяют свободно уходить в почву.

Колодцы для септика устроен довольно просто, поэтому может быть смонтирован своими силами из подручных материалов. Последовательность монтажных работ выглядит следующим образом.

  1. Выкопать яму, объем которой превышает объем будущего септика.
  2. Установить в котлован комплект бетонных колец, набор покрышек или большую пластиковую бочку без дна, другими словами сформировать боковые стенки колодца. Помимо перечисленных выше материалов, можно использовать кирпич, укладывая его оставляя специальные дренажные окна.
  3. Дно колодца засыпать щебнем или крупнозернистым песком.
  4. Для обеспечения интенсивного водоотвода в боковых стенах колодца на высоте от 500 до 800мм проделываются специальные дренажные отверстия.
  5. С помощью канализационных труб соединить септик с колодцем и подключить дополнительную вентиляцию. В противном случае возможно «завоздушивание» системы.
  6. Тщательно загерметизировать вход в септик.
  7. Засыпать песком и грунтом пространство между наружной поверхностью резервуара и стенками котлована.

На этом работы по оборудованию дренажа для септика можно считать завершенными.

Важно! Заглублять дренажные колодцы следует ниже уровня глины, кроме того, уровень залегания грунтовых вод в месте устройства колодца должен быть не меньше 2 м. https://www.youtube.com/embed/_zfFleJCSCQ

Строительство дренажных колодцев не отличается особой сложностью, однако требует наличия точной технической документации. Правильно установленные колодцы существенно увеличивают эффективность функционирования дренажной системы в целом.

Прованс в интерьере ванной комнаты

Классификация подземных дренажных емкостей по типу конструкции

По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.

Сборные колодцы состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:

  • основного лотка с патрубками;
  • шахты, которая может представлять собой гофрированную или гладкую трубу;
  • двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
  • горловины;
  • пластиковой крышки;
  • удлинителя, длина которого может меняться в зависимости от глубины монтажа.

Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие

При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию

Монолитные емкости более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.

Монолитные и сборные изделия производятся как в России, так и за границей.

Несколько советов по дренажному колодцу

  1. Не нужно затрачивать финансы на гидроизоляционные материалы, тут они не нужны. Наоборот, чем лучше и равномернее будет уходить вода, тем проще пользование системой и ее очистка.
  2. Колодец нельзя устанавливать на участке, где есть проблемы с высоким уровнем грунтового водоносного слоя. Лучше всего углубиться даже ниже глиняных слоев, чтобы стоки проходили как можно более тщательную фильтрацию;
  3. Избежать пучения грунта, максимально дочистить стоки и добиться лучшего поглощения позволит нетолстый (200 мм) слой крупнозернистого песка или песчано-гравийной смеси (малой фракции), уложенный на дно колодца;
  4. Перфорация стенок должна производиться правильно: не ниже 500-800 мм от уровня дна, чтобы вода выходила равномерно;
  5. Для избежания заиливания перфорации, необходимо окружность бочки или кольца засыпать керамзитом, среднефракционным гравием;
  6. Качественная вентиляция, гидроизоляция верхней части дренажного колодца, утепление верха – все эти требования для бесперебойной функциональности системы обязательны. Правильно будет установить на конструкцию крышку съемного типа, чтобы иметь доступ к внутренней части;
  7. Просчет параметров, соответственно объемы выброса вод, определение места для дренажного колодца – первоочередные задачи, необходимые к решению до начала строительства.

И немного знаний для тех, кто решил установить дренажные тоннели

Расходная часть конструкции велика, однако, следуя подсказкам можно чуть сократить расходы:

  1. Глубина траншеи равно модульному размеру и плюс полметра, общая глубина ямы – 2 метра. Дно обкладывается 500 мм песка, затем 300 мм щебня, подушка утрамбовывается и только потом устанавливается модуль. Способ поможет избежать затрат на геотекстиль или другие дорогие фильтрующие материалы;
  2. Для незаиливания модулей, можно применять геотекстиль (накрыть), а можно и мелкофракционный керамзит;
  3. После всего система засыпается щебнем средней фракции, без заделки отверстий для вывода вентиляционных труб;
  4. Осталось досыпать слой до уровня почвогрунта. Не стоит брать дорогие составы, достаточно сделать смесь из земли и песка. В отдельных случаях, потребуется георешетка.

Этапы проведения работ

Предлагаем пошагово рассмотреть три варианта изготовления септика из колес:

  1. С фильтрующей системой.
  2. С отстойником и фильтрующим (поглотительным) колодцем.
  3. С фильтрующей системой и дренажной трубой.

С фильтрующей системой

Это наиболее дешевый вариант обустройства отстойника с использованием покрышек от автомобиля. Выкапывается котлован, укладываются шины, и подготавливается дно. Принцип сводится к следующему:

  • Стоки направляются по трубопроводу в септик.
  • Изготовленный дренажный слой из щебня останавливает твердые включения.
  • В грунт проникает только вода.

Данное устройство имеет свои отрицательные стороны. Недопустимо сюда направлять стоки с фекальными массами. Можно сливать только воду из душа, раковины/умывальника, стиральной машины и прочее. Но это можно исправить путем обеспечения герметичности стенок и убрав дренажный слой. В таком случае септик можно использовать для сбора стоков разного характера. Однако регулярно следует осуществлять откачку сбросов.

С другой стороны, сделать такой септик легко и просто. Но при этом все равно образуется иловый слой, который постепенно увеличивается, и фильтровать стоки дренаж уже не будет.

  1. Выкапывается котлован.
  2. Одну на одну укладываются покрышки.
  3. Предварительно дно засыпается щебнем.
  4. Сверху сооружается крышка, и устанавливается люк.

С отстойником и фильтрующим колодцем

Данный колодезный септик из покрышек сложнее в реализации, так как сооружается две емкости. В одной происходит отстаивание, в другой осуществляется фильтрация стоков после перелива. Далее они попадают в грунт.

Принцип действия данного отстойника сводится к следующему:

  • Стоки попадают в первую емкость.
  • На одно постепенно оседают твердые и тяжелые включения.
  • По смежной трубе во вторую емкость попадают легкие включения и вся жидкая масса.
  • Здесь происходит процесс фильтрации благодаря слоям из гравия и песка. Только после этого вода поступает в грунт.
  • Посредством щебня задерживаются легкие фракции стоков.

Откачку не придется осуществлять часто, ведь налаживается качественная схема перелива и фильтрация всех сточных вод. Здесь процесс монтажа сводится к следующему:

  1. Выкапывается котлован соответствующего диаметра.
  2. На дно насыпается слой песка и щебня.
  3. Рядом выкапывается второй котлован, и изготавливается аналогичная подушка.
  4. Между емкостями следует проложить трубу под соответствующим углом.
  5. По ней будет осуществляться перелив.
  6. При укладке шин необходимо вырезать соответствующие отверстия для монтажа трубы.
  7. Соединения трубы с покрышкой должны быть герметичными. Для этого используется жидкая мастика и специальные герметики.
  8. Также все соединения между колесами должны быть герметичными. Поэтому обязательно используется специальный герметик.
  9. Обязательно устанавливается фановая труба, посредством которой из емкости удаляются неприятные запахи.
  10. Обустраивается люк для возможной откачки всех масс.

С фильтрующей системой и дренажной трубой

Использование резины для организации септика на дачном участке, – емкости с выводом, как показала практика, – это не самое лучшее решение

В работе всей системы дренажная труба особо важной роли не выполняет

Принцип этой системы сводится к следующему:

  • В емкость стекают все стоки.
  • Все вещества, которые имеют большую и твердую фракцию, оседают на дренажном слое из щебня.
  • Далее очищенная вода по дренажной трубе направляется к щебню и грунту.

Основная функция трубы сводится к тому, чтобы отводить все стоки из колодца. За счет этого исключается наполнение щебня илом. С другой стороны, она сравнительно быстро забивается и выходит из строя. Поэтому делают ее крайне редко.

Также для увеличения полезного внутреннего объема можно обрезать края колесных шин. В местах срезов обязательно продеваются затяжки или проволока, а все стыки промазываются специальным герметиком. Смотрите на фото:

Чтобы продеть затяжки, предварительно потребуется дрелью просверлить соответствующие отверстия. Сделать их по-другому представляет собой сложную задачу. В целом инструкция сборки емкости стандартная во всех случаях.

Важным элементом является крышка, которая позволит обслуживать слив. Можно приобрести полимерные люки. Их диаметр должен быть соответствующим, чтобы можно было установить на верхнюю покрышку. Поэтому самую последнюю шину обрезать не придется.

Правила и нормы установки

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85).

Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью. Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Для сравнения, если 1 м² песка средней крупности способен в сутки поглотить до 80 литров жидкости, а супесь – до 40, поглотительная способность суглинка – 25, а трещиноватой глины – всего 5 литров. Из приведенных данных следует, что при установке фильтрационного колодца на глинистом грунте, он, конечно, очистит воду, но вот уйти ей будет некуда.

При обустройстве фильтрационного колодца необходимо выяснить, какая почва на вашем участке. Сооружение нельзя обустраивать в грунтах с высоким и средним содержанием глины, которые не могут обеспечить хороший отток жидкости

Чтобы узнать тип грунтов на участке, поставьте такой эксперимент: выкопайте небольшую ямку размером 300х300 мм и глубиной около 150 мм. Налейте в нее до самого верха жидкость и засеките, за какое время вода уйдет под землю. 18 секунд – песчаный грунт, полминуты – супесчаный, 2 минуты – суглинок.

Особое внимание следует обратить на уровень грунтовых вод в местности. Если подземные воды проходят достаточно высоко, поглотительный колодец устанавливать не рекомендуется, поскольку глубина его залегания должна быть 2-2,5 м

При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод.

Ограничения по установке также касаются среднесуточного объема сточных вод. Их количество не должно превышать 1 м3. Если объем стоков, подлежащих очистке, больше, то рекомендуется выбирать другую систему фильтрации и отвода жидкости.

При планировании придомовой канализации необходимо руководствоваться установленными нормами расположения очистной системы от источника питьевой воды и границ участка

Строительными нормативами оговариваются правила, регламентирующие расположение условного дна фильтрующего колодца. Оно обязано быть выше горизонта грунтовой воды на 1,5 м и более.

Условное “дно” фильтрующего канализационного сооружение должно быть расположено над горизонтом грунтовых вод минимум на полтора метра выше

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

  • дренажная система в почве. При этом устанавливается конструкция по типу септика;
  • ближайший водоем. Это может быть озеро или река;
  • овраги;
  • домашняя автономная канализация.

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани

При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

  • делается разрез почвенного слоя и проверяется его структура;
  • определяется главный источник влажности;
  • определяется глубина прохождения грунтовых вод;
  • подбирается тип конструкции;
  • составляется планировка всех колодцев, траншей и оврагов;
  • подбираются необходимее элементы и материалы. Например, клапан захлопка.

Вариант ливневой канализации

Установка колодца и врезка трубопровода в колодец по месту

Как правило, дренажные пластиковые колодцы поставляется готовыми к установке с надежно приваренными в заводских условиях патрубками. Иногда есть необходимость подключения трубопровода по месту. Врезка в колодец и подключение трубопровода по месту может быть осуществлена с помощью специального фитинга – манжета или муфты in-situ для подключения по месту.

Это интересно: Фундамент-плита для дома из пеноблоков

Назначение и устройство дренажной системы

Дренаж необходимо проводить в том случае, если дом находится в низине, либо уровень грунтовых вод выше цокольного этажа или подвального помещения строения, и существует опасность их подтопления

Особенно важно сделать дренаж участка, расположенного на глинистых грунтах, которые склонны к пучению при промерзании нижних слоев в холодный период

Дренажная система одновременно выполняет несколько важных функций:

  • снижает давление грунтовых вод на стены и пол дома;
  • предотвращает подтопление подвальных помещений;
  • осушает территорию, прилегающую к строению.

Желательно обустройство дренажа провести еще на стадии рытья котлована под дом, чтобы не нарушать ландшафт участка тогда, когда на нем уже возведены хозяйственные постройки, оборудованы.

Для обустройства дренажной системы по периметру дома разрабатывается траншея. Она должна находиться на расстоянии от полутора до трех метров от котлована или строения (если дом уже построен).

Затем в нее прокладывается замкнутый трубопровод, и в необходимых местах устанавливаются один или несколько дренажных колодцев. Количество колодцев и каналов для труб зависит от площади участка, глубины залегания грунтовых вод, типа грунта.


На рисунке видно, что при отсутствии дренажа грунтовые воды оказывают давление непосредственно на основание фундамента и стены и просачиваются внутрь дома. При наличии дренажной канализации вода уходит в отводящие трубы

Некоторые путают дренажную систему с ливневой, а между тем разница между ними достаточно существенная. Ливневая канализация предназначена для отвода дождевых вод и, как правило, располагается на поверхности. Глубина залегания дренажных труб должна быть ниже основания фундамента.


При обустройстве ливневой и дренажной систем можно сделать отведение труб обеих канализаций в один коллекторный колодец

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
