Руководство по монтажу дымохода через деревянную стену

Пергола

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

• расстояние от деревянной стены — не менее 50 см;
• расстояние от свеса крыши — не менее 25 см;
• высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

• для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
• банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
• для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

Сходства рассматриваемых вариантов

Оба способа установки дымохода объединяет конечный результат — достижение качественного дымоудаления и обеспечение необходимой тяги. Помимо этого, в обоих случаях требуется:

• Соблюдение правил возведения дымохода, изложенных в СП 13330.2016
• Теплоизоляция по всей длине трубы.
• Использование только негорючих материалов для возведения дымового канала.
• Установка ревизионного кармана или окна.
• Учет конфигурации крыши, при определении высоты дымохода.
• Обязательная герметизация стыков дымовой трубы.
• Наличие знаний и навыков при монтаже, во избежание неправильной работы дымохода и его безопасной эксплуатации.

Керамические дымоходы

При изготовлении внутреннего дымохода к нему предъявляются следующие требования:

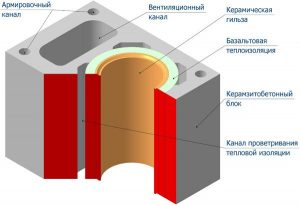

Устройство керамической трубы

• минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
• при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
• при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
• при использовании легкосгораемых материалов – 260 мм;
• для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.

Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.

Продукты сгорания сразу выводятся наружу

Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности

Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник

Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.

Стоит учесть следующие требования по кладке:

• обеспечение перевязки;
• изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
• после вывода через кровлю кладку выполняют на цементном растворе;
• толщина швов не должна превышать 10 мм;
• оштукатуривание внутренней поверхности трубы запрещено.

Какие декоративные материалы используют для отделки «слабых» участков?

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

Техническая консультация

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

• Подготовительных работ;
• Монтажа элементов крепежа;
• Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

2. Проход через деревянную стену

   При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

   В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

   Нюансы монтажа места прохода печной трубы через деревянную стену

• После этого на наружной стороне дома производят монтаж элементов, которые будут удерживать трубу дымохода в едином положении. В комплекте обычно присутствуют дюбеля необходимого диаметра, с помощью которых можно выполнить эту задачу.
• Собственно дымоход собирается из нескольких отдельных частей, по аналогии с конструктором. Современные модели имеют удобные механизмы для крепежа, которые позволяют выполнить данный этап в течении считанных минут.

Примеры готового монтажа на фото:

Пример 1

Пример 2

Пример 3

Материал для дымохода в бане

Кирпичный дымоход

Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями. А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода. Однако, если дымоход из кирпича сложен правильно, то это гарантия, что он прослужит много лет. Но не всегда кирпичный дымоход целесообразен для монтажа в бане. Прежде всего, из финансовых затрат на его установку.

Стальной дымоход

Время использования кирпича, как единственного материала для дымовых каналов прошло. Альтернативным решением стал металл. Применение термостойкой нержавеющей стали в обустройстве дымовых каналов для бани стало прорывом в технологии дымоотвода. Широкую популярность приобрели двухтрубные конструкции. Они представляют собой две трубы разного диаметра с не горючим утеплителем между ними. Утеплитель сохраняет дымоход от излишнего образования конденсата и его влияния на трубу. Такие конструкции получили название сэндвич. Как правило, наружная труба изготавливается либо из нержавейки, либо из оцинковки. Оцинкованная сталь – это больше бюджетный вариант, не влияющий на эксплуатационные характеристики. Внутренняя труба изготавливается только из термостойкой нержавеющей стали толщиной 1 мм и более

При выборе трубы обратите на этот параметр особое внимание. Теплоизолятор на основе базальтовых пород, выдерживающий высокие температуры

Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению.

Керамический дымоход для бани

Новый материал, совсем недавно появившийся на рынке печного оборудования – это керамические шамотные трубы. Они вобрали в себя все достоинства стальных конструкций. При этом им присуща надежность и продолжительный срок службы кирпичных дымовых каналов. В своем составе они имеют внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и наружный кожух из нержавеющей стали или легкого пенобетона. Цена такой трубы намного выше, чем стального дымохода, но благодаря продолжительному сроку эксплуатации, стоимость с лихвой окупается. Этот материал составляет конкуренцию кирпичным конструкциям по надежности, долговечности и пожаробезопасности. Принципиально, это такая же труба, собрать ее так же просто, как и стальные сэндвичи. Хотя в некоторых случаях исполнения под нее требуется усиление фундамента. Есть специальные элементы для сбора труб в законченную конструкцию. При приобретении набора дымового канала из керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных сэндвичей.

Стеклянный дымоход

Идеальным вариантом дымоходных систем является дымовой канал из стекла. Этот материал обладает колоссальными преимуществами: абсолютное отсутствие коррозии, влагоустойчивость невысокая тепловая инертность. Но стоимость таких дымоходов очень высока, а если прибавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что за стеклянными дымоходами, будущее и придет время, когда все дымовые каналы будут изготавливаться из стекла.

Отдельно хочется остановиться на дымоходах из асбестовых труб. Это материал, который нельзя применять для возведения дымоходов. Он канцерогенен и пожароопасен. Асбестоцементный дымовой канал может стать причиной пожара в вашей бане.

Подводя итог сказанному, можно прийти к выводу:

·         Дымоход из кирпича, трудоемкий монтаж, требующий определенной квалификации исполнителей.

·         Стальной дымовой канал из труб – не дорогой, но непродолжительный срок службы.

·         Дымоход из керамических труб долговечен, но стоимость гораздо выше, чем у стальных дымоходных конструкций.

·         Стеклянный дымоход практически не имеет недостатков, но цена материала и стоимость монтажа дорогостоящий. Не получил распространения.

·         Дымоходные каналы из асбестоцемента строить нельзя.

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

Схема установки пристенного дымохода (слева) и внутреннего канала, проходящего через крышу (справа)

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Разберемся с размером труб

Толщина материала, из которого изготовлены ступени дымоотвода, не должны быть менее 2 мм. Они более надежны и прослужат дольше. Материал оцинковка или нержавеющий металл. Широкую популярность сегодня приобрели сэндвич-трубы. Внутри обычной трубы расположена еще одна, а в промежутке между ними находится базальтовая вата. Это дополнительная изоляция защищающая дымоотвод от возгорания и служащая утеплением. Согласно сложной конструкции, внешний и внутренний диаметр претерпели изменение. Поэтому нужно заранее рассчитывать выбор, учитывая их. Допустим, вывод от печи равен 15 см, если приобретать обычный дымоотвод, внутренний диаметр не изменится, а в сэндвич трубе он будет меньше. Необходимо это учитывать и приобретать переходники. А в целом, такие трубы отлично подходят для бревенчатых бань. когда необходима дополнительная изоляция на выходе.

Такие дымоходы дорого стоят, и если вам необходима экономия, то можно использовать обычный вариант, и самостоятельно изолировать соединение. Для этого продаются специальные кожухи, внутри которого дополнительно прокладывается слой асбестового полотна или другого термозащитного материала. Для надежности можно на выходе из стены облицевать место керамическим кирпичом. Но эта работа более трудоемкая и придется делать в стене проем больших размеров.

Крепление кронштейна для установки дымоотвода к стене бани снаружи.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Обслуживание и чистка

Стенки дымохода любого типа со временем покрывается налётом сажи, уменьшающим размер прохода, что приводит к снижению тяги в печи. Существует ещё одна опасность — сажа при нагревании может воспламениться, приведя к пожару. Поэтому трубу необходимо подвергать регулярной чистке.

Прочистить банный дымоход можно несколькими способами:

• механическая очистка. Её выполняют с помощью специальной штанги, желательно разборной с ершами. Это довольно трудоёмкий, и главное, грязный способ. Поэтому, перед началом работ необходимо освободить помещение бани от вещей, а поверхность стен, потолка и пола укрыть полотнами полиэтиленовой плёнки;
• с использованием химических препаратов. В печь закладывают специальное средство, именуемое «полено Трубочист», создающее при горении хорошую тягу и сильный жар. Сажа выгорит и выйдет через дымоход в виде пепла. В основном этот метод используют в профилактических целях, чтобы увеличить временной промежуток между механическими чистками.

Несколько советов по технике безопасности

Придерживаясь несложных рекомендаций по установке дымоотвода в бане, можно в несколько раз снизить возможность возгорания и вероятность неправильного функционирования:

• Старайтесь по минимуму использовать пожароопасные материалы, в продаже есть масса вариантов, чем их можно заменить.
• Повысить эффективность и КПД работы позволит дефлектор для дымохода. Он является хорошим подспорьем, если нет возможности использовать трубы широкого диаметра для увеличения тяги.
• Не пренебрегайте дополнительным утеплением, если используется обычная вытяжная магистраль. Это снижает время прогрева и уменьшает образование конденсата на внутренних стенках, способствующего оседанию на них гари.
• На выходе из печи труба более подвержена загрязнению, поэтому нужно предусмотреть установку небольшой дверки для периодической чистки.

В целом особых проблем с монтажом дымоотвода быть не должно. Если запланировать его расположение еще на стадии проектирования, то можно в корне изменить временные затраты и снизить расходы на приобретение дополнительных материалов.

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

• Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
• Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

• После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
• Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Монтаж дымохода из нержавеющей стали

Огромная популярность дымоходов из нержавейки обусловлена множеством преимуществ над аналогами из кирпича и керамики. Обычно под «дымоходом из нержавейки» подразумевают так называемые «сэндвичи» — конструкции из двух труб, между которыми располагается прослойка из каменной ваты.

Плюсами такого дымохода можно считать:

• Очень простой монтаж.
• Малый вес, позволяющий обойтись без возведения фундамента.
• Внутренняя поверхность дымохода из нержавейки отличается устойчивостью к кислотам, что гарантирует длительный срок службы.
• Гладкая внутренняя поверхность не позволяет скапливаться саже, следовательно — тяга со временем не снижается.

Толщина дымохода из нержавеющей стали является очень важным показателем, который нужно подбирать, исходя из типа используемого котла:

• Для котлов, работающих на природном газе, дизельном топливе либо пеллетах, используются трубы толщиной не менее 0,5 миллиметра.
• Для печей и каминов толщина трубы должна быть в пределах 0,8-1 миллиметр.
• Для котлов, использующих в качестве топлива уголь, должны применяться трубы толщиной не менее 1 миллиметра.

Какими бывают дымоходы

Деятельность по монтажу конструкции дымоотведения достаточно сложна, поэтому большинство владельцев загородного жилья обращаются за профессиональными услугами мастеров, практикующих в данной области. Но, обладая некоторыми навыками, работу можно осуществить и самостоятельно. К тому же в продаже сегодня есть масса модульных конфигураций, монтаж которых не представляет ничего сложного.

Внутренняя система дымоотведения даёт возможность применять топливо с максимальным коэффициентом полезного действия, т. к. тепловая энергия отдаётся на всей протяжённости трубы. Но её монтаж осложняется тем, что необходимо дополнительно проделывать отверстия в потолочном перекрытии и кровле. Все зазоры в местах соединения элементов конструкции должны быть тщательно заделаны для предотвращения протечек и разрушения конструкции.

Внешняя конструкция наиболее проста, поэтому каждый владелец может лично выполнить все работы, воспользовавшись приведёнными ниже рекомендациями. Несомненным преимуществом можно отметить и снижение риска возникновения протечек. Для снижения тепловых потерь потребуется утеплить дымоход. Компактность размеров позволяет устанавливать отопительные приборы даже в небольшом помещении. Единственным недостатком можно отметить лишь больший расход топлива.

Поэтапное выполнение монтажа канала

1. Та часть трубы, которой отведена роль нижнего элемента конструкции, крепится к соответствующему отверстию в буржуйке.
2. На нижнюю трубу устанавливаются следующие части дымохода с использованием стыковых колен. Такая конструкция наращивается до потолка.
3. В потолочном перекрытии в соответствии с диаметром трубы делается отверстие. При этом следует расчистить место вокруг него от уложенного при строительстве кровли теплоизоляционного материала. Подобные меры требуются для предупреждения возникновения пожароопасной ситуации.
4. После оборудования отверстия в него вставляется проходной стакан, через который протягивается труба из помещения и соединяется с уже подготовленной конструкцией, предназначенной для внешней установки. Таким образом, дымоход для буржуйки составлен. По высоте это устройство должно превышать уровень кровли примерно на 10 см.
5. Теплоизоляция дымохода обеспечивается за счет обработки битумной смолой и предназначенным для этой цели материалом, например, минеральной ватой. Так называемое блюдце послужит защитой для теплоизоляционного слоя в случае возможного вылета горячих частиц пепла из дымохода.
6. Специальный металлический грибок, которым следует оснастить конец трубы, предотвратит попадание в канал для буржуйки дождевой воды и посторонних предметов, способствующих его засорению.
7. После окончательной сборки конструкции все швы и места соединения отдельных элементов нужно обильно смазать огнестойким герметиком. Таким образом, дым из трубы не будет проникать в помещение.
8. Когда состав полностью высохнет, можно приступать к растопке печки, чтобы проверить места стыков на плотность.
