Электрика на даче и в частном доме

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

• Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
• Места соединений необходимо размещать только в распределительных коробках
• Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Пошаговая инструкция

Рассмотрим порядок действий при подземной укладке кабеля:

• Выполнить подготовительные работы – определить путь трассы, приобрести кабель, защиту и необходимые дополнительные элементы.
• Произвести разметку. С помощью колышков отметить трассу, натянуть шнуры для более точного ориентирования.
• Выполнить земляные работы. Вынутый грунт складируют на краю траншеи. Её ширина составляет 20-30 см, стенки делают пологими для исключения осыпаний.
• Очистить траншею от острых камней, корней растений и прочих выступающих предметов.
• Сделать песчаную засыпку толщиной 10 см, выровнять и утрамбовать её.
• Уложить провод, помещённый в защитную гофру. Его не следует растягивать, укладывать свободно, волнами.
• Поверх засыпать ещё один слой песка, стараясь закрыть гофру.
• Засыпать в траншею вынутый грунт. Он будет осаживаться, поэтому надо создавать небольшой холм по всей длине траншеи.

Перед подключением надо измерить сопротивление изоляции. Должны быть нормативные значения между всеми жилами и между каждой жилой и землёй. Если обнаружатся отклонения, придётся все раскапывать и искать место пробоя. Если же все в пределах нормы, можно подключать кабель и начинать его эксплуатацию.

Кабель уложен и готов к засыпке песком и грунтомИсточник samelectrik.ru

Видео описание

Оригинальный и быстрый способ рытья траншеи показан в видеоролике:

Как быть, если требуется выполнить работы в зимнее время

Рассмотрим, как проложить электрический кабель под землёй на даче своими руками в холодное время года. Здесь возникают некоторые сложности. Например, невозможно определить уровень грунтовых вод. Глубина траншеи составляет всего 80 см, а это значительно меньше глубины промерзания грунта в большинстве регионов России (к примеру, в московской области по данным СНиП средняя глубина составляет 130 см).

Перед укладкой бухту провода надо нагреть в теплом помещении. Обойтись без подогрева можно, если температура на улице не ниже -5°.

Для земляных работ следует выбрать день со сравнительно высокой температурой. Перед началом рытья траншеи следует отогреть грунт, разведя костёр по всей длине трассы. Работа будет продвигаться медленно, поэтому придётся разделить её на несколько дней. Если расстояние велико, лучше отложить работы до наступления тёплых дней, временно провесив воздушную линию.

Рытье траншеи в зимнее время даётся труднее, чем летомИсточник svoyavoda77.ru

Видео описание

Специфика земляных работ ручным способом в зимнее время хорошо показана в этом видео:

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

• После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
• В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
• Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
• Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.

В траншее может быть уложено несколько кабелейИсточник dom-i-remont.info

Видео описание

Ещё один полезный видеоролик о подземной прокладке силового кабеля:

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров

Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Автономная отопительная система

Отопление большого дачного дома или коттеджа лучше сделать с использованием котла. Для этого потребуется выполнить разводку труб и установить радиаторы. Зато в результате вы получите надежную, эффективную, экологичную систему теплоснабжения.

Электрокотлы выпускаются в трех разновидностях:

1. индукционные;
2. ТЭНовые;
3. электродные.

Обогрев дома индукционным котлом обойдется дешевле, чем ТЭНовым, но само устройство стоит дороже. Самым экономным считается электродный нагреватель, однако его нельзя задействовать для нагрева полов.

Комбинированные котлы

В сельской местности наиболее практичным и выгодным вариантом является отопление электричеством и дровами. Такой способ предполагает минимальные затраты на оборудование и его обслуживание.

Преимущество комбинированного устройства заключается в том, что для его работы может применяться как твердое топливо, так и электроэнергия. Конструкция устройства позволяет поддерживать заданную температуру на протяжении длительного времени даже во время вашего отсутствия на даче. Причем прибор будет работать на самой малой мощности.

Возможные перебои с электричеством также не страшны, нужно лишь запастись на зиму дровами.

Разводка электропроводки на даче: тонкости монтажа

Не будем ходить вокруг да около, а перейдем прямо к делу и рассмотрим монтаж электропроводки на даче своими руками в виде определенной последовательности работ.

1. Составление проекта. На бумаге его делать совсем не нужно – это дело надо оставить инженерам и прочим любителям бумажной волокиты. Все, что здесь понадобится сделать, это просто определиться с местом установки розеток, выключателей и осветительных приборов. Просто ходим по комнатам и рисуем на стенке кружочки, в которых ставим буковки, соответствующие тому или иному прибору. К примеру, там, где розетка, в кружочке пишем букву «Р», а там, где выключатель, букву «В».

2. На следующем этапе в отмеченных местах монтируем розетки, выключатели или осветительные приборы. Следует понимать, что их монтаж осуществляется не полностью – на этой стадии решения вопроса, как провести электропроводку на даче своими руками, их нужно просто закрепить в отведенном для них месте.

3. Дальше следует позаботиться об установке коммутационных коробок. Выше мы уже говорили о том, что от розеток и выключателей провод нужно прокладывать строго вертикально – так вот, коммутационные коробки следует монтировать под потолком или над полом как раз напротив них. Исключением являются только последние в цепи розетки – над ними коммутационная коробка не требуется. Также в коммутации проводов возникает необходимость и в том случае, если в одном помещении будет прокладываться не одна, а две и более ветки проводов.
4. Установка кабель каналов. Здесь все достаточно просто – они прибиваются или прикручиваются к стене в тех местах, где будет прокладываться провод. По сути, здесь нужно будет только правильно соединить дорожками из кабель каналов розетки, выключатели и коммутационные коробки.

5. Когда будет покончено с кабель каналами в каждой отдельно взятой комнате – они сводятся в единую распределительную коробку, откуда отдельным кабель каналом прокладывается дорожка к электрическому счетчику, а вернее к распределительному щитку, в котором располагаются автоматические выключатели.

6. Следующим этапом работ, который предусматривает решение вопроса, как сделать электрическую проводку на даче, является прокладка провода. Здесь сказать можно только одно – если вы смогли проложить кабель каналы, то наверняка в вашей голове уже нарисовалась и электрическая схема дачной проводки. А это означает только одно – проложить провода для вас не составит никакого труда.

Завершающим этапом работ является подключение розеток, выключателей, коммутация проводов в распаечных коробках и установка осветительных приборов. Дело это несложное и в большинстве случаев выполняется по ходу прокладки проводов – так более удобно. Не придется потом разбираться с вопросом, какой кабель и для чего предназначен?

И в заключение темы, электропроводка на даче, скажу несколько слов о некоторых нюансах, не учитывать которые, как говорится, будет себе дороже. Во-первых, это правильная коммутация проводов – простой скруткой здесь лучше не ограничиваться. Соединение проводов лучше пропаивать – в крайнем случае нужно делать длинные скрутки и затягивать их как можно туже. Во-вторых, это подключение клемм, которыми обычно оборудуются все розетки, выключатели и осветительные приборы – их винты нужно зажимать очень туго. Следует понимать, что плохой контакт практически всегда становится причиной пожара.

Какого типа электропроводка удобнее на даче?

Основных вида два – закрытая и открытая. Отличаются они скоростью проведения и своим расположением – внутри стены или по ней. Открытая уступает с точки зрения эстетики, но скорость у неё выше. Закрытая же наоборот, не заполняет собой стены, но медленнее. Однако это не все критерии, по которым выбирается тип разводки. Есть так же лёгкость в установки, возможность обновления и ремонта, надёжность и другие нюансы.

Открытая проводка

Открытую проводку в дачном доме назвали благодаря расположению – она располагается прямо по стенам. Это удобно, ведь позволяет оперативно исправлять неполадки, если таковые случаются. Также среди её преимуществ — возможность установки уже после отделочных работ.

Однако не всем, кого заботит эстетическая сторона, понравится этот вариант. Потому что вся система остаётся фактически на виду или спрятана в плинтусы и пластиковые короба, которые обычно всегда белые. Не всем может понравиться подобное решение, тем более если на дизайн и отделку комнаты были потрачены силы. Накладные выключатели и розетки также устанавливаются снаружи стены.

Закрытая проводка

Этот вид более сложный. Установка производится исключительно до отделки, потому что кабель проходит в специальных штробах под слоем штукатурки. С эстетической точки зрения он более приемлемый, потому что даже розетки и выключатели устанавливаются в стену и не выпирают над стеной. Также этот способ считается безопаснее.

Однако его установка будет зависеть от конструкции самого дома, а точнее материала. Дачные домики из дерева и без отделки не подойдут для подобной проводки.

Наружная проводка

Наружная – это ещё один, дополнительный вид проводки. Она ведётся от дома до столба с линиями электропередачи. Нередко это расстояние достаточно большое, поэтому могут потребоваться ещё опоры для большей безопасности, чтобы не произошло обрыва провода.

Если внутри проводку в дачном доме можно сделать самостоятельно, то с этой лучше обратиться к специалисту, если опыта в подобных работах нет. Легко ошибиться и немало нюансов нужно учесть, специалист сделает работу качественно и быстро. Также электрику нужно будет опломбировать счётчик.

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

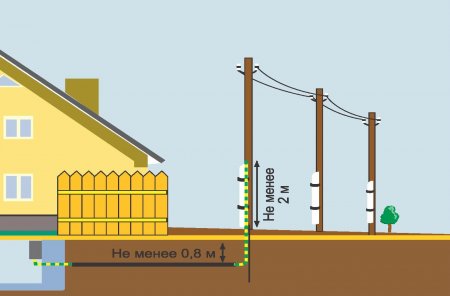

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

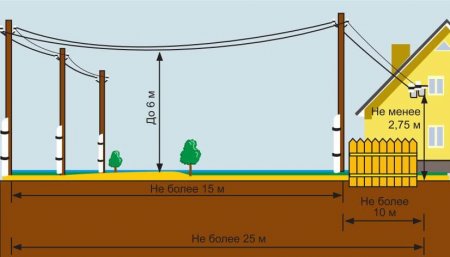

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Работы со стенами

Объем долбежных работ зависит от типа прокладываемой проводки в кирпичном доме: она может быть открытая и скрытая. Долбление, наиболее трудоемкая и травмоопасная часть мероприятия, связана с работой электрическими инструментами.

Необходимо соблюдать меры безопасности: пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Узкие и неудобные для работы электроинструментом места лучше обойти.

Открытая электропроводка

Если электроснабжение частного дома осуществляется поверх стен, необходимо произвести выборку отверстий для закладных элементов, в которых будут проложены провода, — кабельных каналов, гофровых труб, скоб, плинтусов. Открытый тип проводки считается менее трудоемким но его существенный недостаток — в нарушении эстетики помещений наружными элементами электромонтажа.

Скрытие проводки гипсокартонными панелями ведет к существенной потере объема жилых помещений. При открытом монтаже необходимо использовать специальные гофрированные трубы и кабельные каналы, изготовленные из негорючих пластмасс.

Закрытая разводка

Когда разводка электропроводки осуществлена в специально выбранных для этого в толще стен каналах, она называется закрытой. Выполняя подготовительную часть, придется основательно шуметь и пылить: сделать в кирпиче штробы под провода и выбрать корончатым сверлом отверстия для монтажа внутренних розеток и выключателей — тяжелая задача. Трудоемкость процесса оправдана конечным результатом — прекрасной эстетикой интерьера по завершении ремонта.

Производить электрификацию деревянного строения (бревенчатого дома или сооружения из бруса) закрытым способом нельзя, укладывать провода в толще дерева запрещается категорически. Чтобы не портить эстетику помещений, как вариант используют ретро-монтаж — свитые косичками провода фиксируются на специальных фарфоровых изоляторах. Розетки и выключатели устанавливают на диэлектрических подкладках из фарфора. Соединительные коробки должны быть пожаробезопасными.

Наружная проводка

Наружная – это ещё один, дополнительный вид проводки. Она ведётся от дома до столба с линиями электропередачи. Нередко это расстояние достаточно большое, поэтому могут потребоваться ещё опоры для большей безопасности, чтобы не произошло обрыва провода.

Если внутри проводку в дачном доме можно сделать самостоятельно, то с этой лучше обратиться к специалисту, если опыта в подобных работах нет. Легко ошибиться и немало нюансов нужно учесть, специалист сделает работу качественно и быстро. Также электрику нужно будет опломбировать счётчик.

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

1. Алюминиевые;
2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Моменты, которые следует учесть при подготовке к ремонту пола

Прежде чем начать работы, стоит определиться как будет выстроен весь процесс.

Во-первых, нужно чётко решить, что требуется сделать. Повести частичную замену плитки на полу или полностью сменить покрытие.

Во-вторых, когда решено удалить старую плитку, и уложить новую, лучше заранее определиться с рисунком, если однотонность и отсутствие каких-либо дополнений не желательный вариант.

В этом случае необходимо будет вычертить в уменьшенном масштабе план пола с фактической площадью и расположить на нём схему раскладки плиток. На бумаге должен возникнуть рисунок, который будет выполнен в реальности.

В-третьих, полная замена плитки, если её сцепление со стяжкой крепкое, всегда предполагает устройство новой выравнивающей стяжки. Поэтому вместе с плиточным клеем покупают сухую растворную смесь (например, М150).

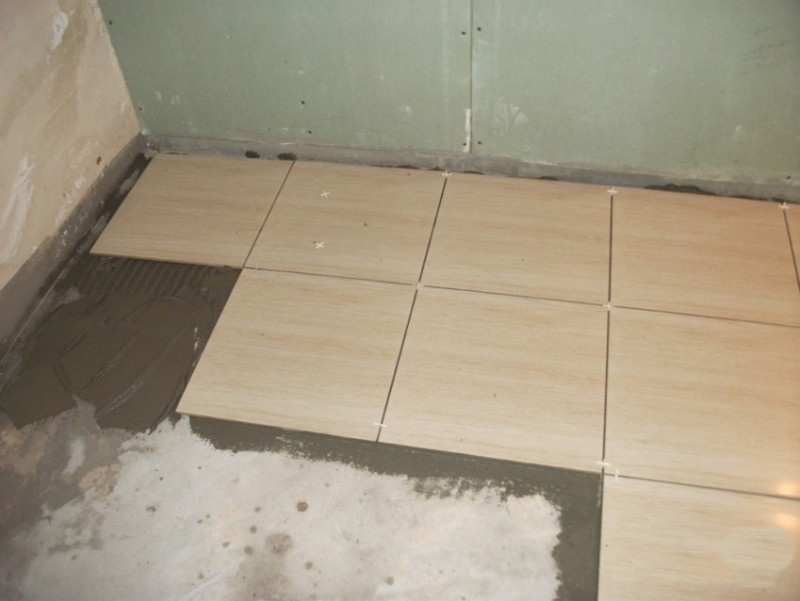

В-четвёртых, когда стяжка достаточно схватиться, начинают укладывать плитку. По технологии, внимательно соблюдая порядок раскладки.

Чтобы не ошибиться, плитки лучше предварительно выложить «на сухую». Должен получиться нужный рисунок соответственно схеме. Замечают центральную точку и с помощью шнуровки выводят основные линии, по которым выстраивают плиточные ряды.

Такой подход обычно применим для больших ванных комнат. В помещениях с небольшим объёмом, где открытая площадь пола, составляет около 2- х кв.м. предпочтительнее выводить либо сплошной цвет, либо с мелкими вставками, подходящей тональности.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Самые распространенные проблемы

Из-за того, что сельские линии электропередач изначально не были рассчитаны на такую нагрузку как сейчас, падение напряжения вплоть до отключения – явление практически повсеместное.

Для особо «нежных» приборов требуются стабилизаторы напряжения. Их можно установить на даче стационарно, подсоединив отдельную розеточную группу электропроводки.

Если дача используется не круглогодично, то помещения отсыревают. Это приводит к окислению контактов электропроводки.

Зимой при отоплении помещений может появляться конденсат, что вызывает дополнительное окисление. Поэтому в таких дачах провести электропроводку нужно открытым способом на фарфоровых изоляторах или в негорючих пластиковых каналах. Замена поврежденных участков будет простой и удобной.

Если в домике постоянно проживают или имеется автоматическая система отопления с поддержанием плюсовой температуры, тогда проводку на даче допускается делать скрытой.

Но в любом случае нужно сделать заземление и молниезащиту, без них пользоваться электричеством будет небезопасно.

Трёхфазный ток и схема электропроводки

Трёхфазный ток был впервые предложен Николой Тесла. Открытие его практического значения, схема передачи при помощи проводов и описание практического преимущества в применении для электродвигателей по сравнению с однофазным русский изобретатель Михаил Осипович Доливо-Добровольский.

Главная особенность трёхфазного тока – это то, что он имеет напряжение между нулевым и фазным проводом в 220 вольт. Это позволяет использовать его для обычной однофазной электропроводки.

В то же время напряжение между двумя соседними фазами, за счёт сдвига фаз на треть, составляет уже 380 вольт. Такое свойство позволяет сэкономить на проводах при передачи электрической мощности на расстояние около 20% меди и алюминия, а также сделать эту передачу более безопасной.

Для трёхфазных подводящих жил характерно следующая цветовая дифференциация проводов. Жёлтый, зелёный и красный провод означают, соответственно, первую, вторую и третью фазы. Голубой провод используют для нулевой фазы. Жёлто-зелёный провод – защитное заземление.

Как уже говорилось, напряжение между нулевым проводом и любой из фаз составляет 220 вольт. А напряжение между фазами – 380 вольт.

Схема электропроводки на даче (380 вольт) при трёхфазном токе может быть смешанного типа – например, для насоса и котла используется трёхфазное напряжение 380 вольт, а для бытового освещения и приборов – 220 вольт.

Если для питания трёхфазных устройств вам потребуются все три фазных провода, то для питания однофазных будет вполне достаточно отобрать мощность с одной фазы.

При составлении схемы электропроводки выбираете, с какой фазы вы будете отбирать мощность. Если мощность подключаемых приборов в доме достаточно велика, будет рационально брать электрическую мощность с нескольких фаз.

На каждую фазу ставится не менее одного автомата подключения. С этого автомата или группы мощность передаётся на фазные провода электрической сети. Нулевой провод для всей электросети один общий – это нулевой провод трёхфазной сети.

В этом случае при выходе из строя части сети, связанной с трёхфазным устройством, однофазная сеть останется работоспособной, в случае срабатывания защитного отключения трёхфазного автомата. Однако дополнительно лучше поставить ещё один трёхфазный автомат перед общим входом.

В некоторых случаях необходимо применять все три фазы. Например, для освещения люминесцентными лампами желательно использовать трёхламповые светильники, и лампы каждого светильника запитывать с отдельной фазы.

Это необходимо для того, чтобы избавиться от стробоскопического эффекта, из-за которого сильно устают глаза. Однако в большинстве случаев будет вполне достаточно использовать более современные лампы, которые обладают практически нулевым эффектом мерцания.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Место установки вводного щитка и подключение питающего кабеля

Монтаж щитка рекомендуется проводить в доступном месте. Это может быть коридор или техническое помещение, например, отопительный узел. Он должен устанавливаться на высоте не менее полуметра от земли. В настоящее время без проблем можно приобрести требуемый по размерам щиток. При этом необходимо учесть место для установки счетчика и защитных автоматов, в том числе УЗО.

При вводе питающего проводника в щиток понадобится соблюсти требования электросетей. Главным является прокладка цельного кабеля. При выборе его типа следует учитывать материал, из которого изготовлен провод воздушной линии электропередач, как правило, это алюминий.

Щиток электрический в деревянном доме

Проектирование освещения участка. Что важно учесть?

Проектируя освещение участка, нужно руководствоваться принципом трафика, т. е. самые яркие и мощные светильники нужно ставить там, где люди будут ходить чаще всего:

• Перед калиткой и въездными воротами на участок;
• По пути от калитки и гаража к дому;
• При входе в дом и гараж (если есть лестница — подсветить и ее);
• Вокруг дома (по периметру).

Далее идут уже, так называемые, локальные источники освещения. Их основная функция — подсветка необходимых построек и частей сада, которыми вы, ваши члены семьи и ваши гости будут часто пользоваться после наступления темноты.

Дополнительные светильники должны быть установлены:

• В беседке и на террасе;
• Вокруг пешеходных дорожек на участке;
• В местах перепадов рельефа (где есть выступы, лестницы и другие элементы ландшафтного дизайна, о которых можно невзначай запнуться в темноте);
• Вокруг бассейна ли пруда на участке (если они есть).

Конечно, это базовый набор требований. Потому, что многие домовладельцы предпочитают по-своему подходить к вопросу организации подсветки участка. Так, к примеру, любители украшать свои дома гирляндами на Новый Год, должны заранее предусмотреть отдельные крепления для светильников и проводов.

Кроме того, часть освещения, которая будет оснащена автоматическими контроллерами (например детекторами движения), должна быть подключена к отдельной цепи, отличной от ламп с ручным управлением.

Так что в вопросе проектирования освещения загородного участка простор для фантазии достаточно большой. Единственное, выбирая светильники и лампы, убедитесь, что они не пожароопасны. В идеале они должны быть сделаны из негорючего корпуса и оснащены светодиодными лампами (которые не греются).
