Геотекстиль для дренажа и фундамента

Выбираем геотекстиль для дренажа на садовом участке

В открытой дренажной системе геотекстилем застилают дренажные канавы.

Не впитывая влагу, геотекстиль сохраняет при любой влажности свой первоначальный вес

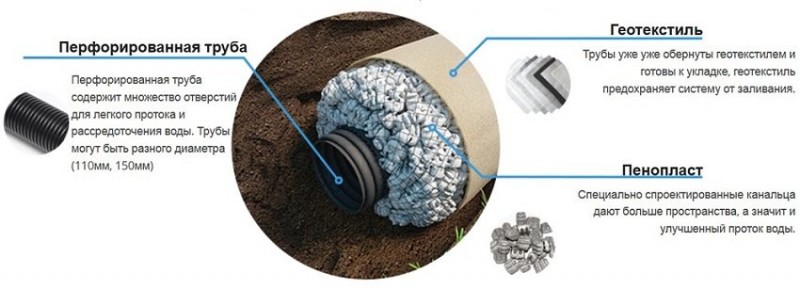

Геотекстилем также оборачивают трубы в закрытых дренажах.

Геотекстиль в закрытой дренажной системе разделяет щебень и почву

Факторы выбора

Геотекстиль подбирают в зависимости от определённых геологических условий в месте устройства системы.

1. Важнейший фактор — плотность. Чем выше плотность (масса полотна на один квадратный метр), тем меньше поры, ниже пропускная способность для воды (и выше — способность её задерживания), что влечёт за собой заиливание системы. Поэтому для дренажа применяется только геотекстиль невысокой плотности (150–300 г/м3). При этом оптимальный размер пор — 175 микрон. Но если плотность будет слишком низкой, сильно пострадает прочность.
2. Коэффициент фильтрации (поперечный коэффициент), показывающий водопроницаемость, рассчитывается по формуле: высота столба жидкости, которую пропускает материал сквозь себя при заданном давлении в заданное время. В идеале он должен быть 100–150 м/сут, до 300 м/сут, и выбирается в зависимости от высоты грунтовых вод, количества осадков и водопроницаемости почвы. При большом количестве приходящей на участок воды нужно выбирать геотекстиль с самым высоким поперечным коэффициентом.
3. Можно применять все вышеперечисленные виды гидротекстиля, ориентируясь на условия вашего дренажа. Но желательно все же использовать полипропиленовый геотекстиль, сделанный из гладкой мононити, упругий и прочный. Он обладает большей устойчивостью к заиливанию.
4. Также желательно применять термоскреплённый геотекстиль. Иглопробивной быстрей заиливается и начинает хуже пропускать воду.
5. Нельзя применять смесовый геотекстиль: несинтетические составляющие (шерсть, хлопок) быстро начинают гнить и забивать поры.
6. Механические характеристики тоже должны соответствовать потребности. Прочность на разрыв должна быть не менее 1,9–3 кН/м (продольная прочность) и 1,5–2,4 кН/м (поперечная). Стойкость к продавливанию выбирается, опираясь на имеющийся у вас материал дренажного слоя (щебень и прочее), глубину залегания дренажной системы (давление на неё грунта), склонность грунта к просадкам и смещению. В обычных условиях бывает достаточно, чтобы стойкость была 400–500 Н. Если у вас куплен очень крупный щебень и запроектирована большая глубина залегания (например, при дренаже фундамента, где она иногда достигает двух и более метров), то стойкость лучше выбирать больше этих цифр. Все эти данные обязательно указываются производителем на упаковке.
7. Выбрать можно также ширину полотна: она бывает от ширины ленты (20 сантиметров) до пяти метров и зависит от производителя.
8. Экономический фактор — имеет большое значение. Нужно найти гармоническое соответствие между ценой и качеством. Цена, как правило, ставится за один квадратный метр, но для узких разновидностей бывает и за рулон. Обычно цена небольшая: от 10 до 20 рублей за м2. Конечно, хороший геотекстиль совсем дешёвым не бывает, но всегда можно найти либо качественные отечественные аналоги импортных дорогих материалов, либо точно подобрать геотекстиль для ваших условий: открытая или закрытая дренажная система, наличие коллекторов или естественный слив в реку или канализацию, размер водопритока на участок. Возможно, вам и не требуется сверхдорогой материал.

Таблица: сравнительные цены нетканого геотекстиля разных производителей

Фотогалерея: геотекстиль всех поименованных марок с товарными знаками









Прежде всего надо обращать внимание на гидравлические свойства полотна: проницаемость и плотность, а потом — на все остальные. В различных случаях применения геотекстиля требуются разные его виды, и для каждого вида дренажа — для фундамента и участка, для закрытой и открытой дренажных систем — есть свои частные показатели

В различных случаях применения геотекстиля требуются разные его виды, и для каждого вида дренажа — для фундамента и участка, для закрытой и открытой дренажных систем — есть свои частные показатели.

Как подобрать плотность геотекстиля

Плотность геотекстиля – крайне важный показатель. Ведь в случае ошибочного выбора недолговечность всей системы обеспечена.

В зависимости от типа почвы и предназначения, плотность полимерного может варьироваться. Например, в строительстве взлетных полос применяют дорнит с плотностью 800 грамм на кубометр. Если речь идет о строительстве в местности с нестабильным грунтом и частыми оползнями, необходимо
полотно
не тоньше 300 грамм на квадратный метр
.

Для сооружения дренажной системы на участках с нормальным грунтом вполне подойдет ткань с весом 200 грамм на квадратный метр.
Такой же материал рекомендуют использовать в ландшафтном дизайне и садоводстве.

Плотность геотекстиля в зависимости от применения

Определяясь, какой геотекстиль выбрать, в первую очередь ориентируйтесь на то, какую функцию он будет исполнять. В зависимости от предназначения, плотность материала может варьироваться. От правильного выбора полимерного полотна будет напрямую зависеть срок эксплуатации всей системы.

При проектировании и строительстве дома стоит учитывать расположение поверхностных и грунтовых вод и в зависимости от этого вносить коррективы в план работ

Это важно, так как попавшая в фундамент влага начинает постепенно разрушать его, что может пагубно сказаться на всей системе. И для предотвращения этого при строительстве используется дренажная система для отвода воды, в которой роль фильтра выполняет геотекстиль. При закрытой дренажной системе он отделяет наполнитель от грунта, защищает весь слой от разрушения корнями деревьев и воды

Главное, выбрать материал правильно. В этой статье будет рассмотрено, как правильно выбрать и установить геотекстиль для дренажа

При закрытой дренажной системе он отделяет наполнитель от грунта, защищает весь слой от разрушения корнями деревьев и воды. Главное, выбрать материал правильно. В этой статье будет рассмотрено, как правильно выбрать и установить геотекстиль для дренажа.

Что такое геотекстиль и дорнит и зачем он нужен?

Геотекстиль – нетканый, тканый или вязаный материал, полотно, обладающее высокой прочностью и другими полезными свойствами.Нетканый геотекстиль получают из полипропилена или полиэфира (иногда – с добавлением волокон растительного или животного происхождения), иглопробивным способом или путем термического или химического скрепления нитей.Тканый геотекстиль (геоткань) – получают путем переплетения нескольких нитей (чаще под прямым углом). Вязаный геотекстиль (геотрикотаж) – петлевым переплетением. В зависимости от способа производства, меняются свойства геотекстиля и область его применения.

В целом все виды геотекстиля обладают следующими свойствами:

1. упругость – материал устойчив к нагрузкам и может выполнять армирующую функцию;
2. удлинение при разрыве (до 45%); устойчивость к разрывам и прокалываниям;
3. фильтрующая способность – поры материала не заиливаются и не засоряются частицами грунта;
4. стокость к ультрафиолетовому излучению, практически не разлагается, – экологически чистый материал.

В связи с этим геотекстиль используют там, где необходимо разделение, частичное армирование, дренаж, фильтрация. Области применения различных геотекстилей очень обширны – от медицины, бытовой техники, производства мебели, упаковки, до – сельского хозяйства, строительства домов и дорог.

Дорнит – это одна из разновидностей геотекстиля, – отечественный нетканый геотекстиль.Производится иглопробивным способом из полипропилена.

Характерен этот материал тем, что не гниет, в нем не заводятся плесень и грибки, насекомые и грызуны, сквозь него не прорастают корни растений. Он химически стоек, инертен к воздействиям химических соединений в грунтовой воде и почвах. Этот материал хорошо пропускает воду, но не заиливается и не забивается частицами грунта. Дорнит хорошо выдерживает большие нагрузки, при использовании в качестве армирующего материала практически не деформируется. Стоек к раздирам и прокалываниям. Изотропен – имеет равные свойства во всех направлениях. При разрывах удлиняется на 40-50%, то есть продолжает выполнять свои функции. Срок его службы – не менее 25 лет. Он сохраняет свои свойства в диапазоне температур от – 60 до + 100 градусов С. Можно скреплять дорнит и механическим, и термическим способом.

Дорнит выпускают в рулонах. шириной 1,6-5,3 м, длиной 50-150 м, разной плотности, от 90 до 800 г/кв м.

Благодаря особенным свойствам дорнит используют в следующих областях:

1. В дорожном строительстве, – для разделения слоев. Его использование позволяет существенно сократить затраты на щебень и песок, которых потребуется значительно меньше. Дорнит не дает смешиваться грунту и насыпному основанию, увеличивает несущую способность дорожного полотна, препятствует образованию колеи и трещинообразованию в дорожном покрытии. По сравнению с другими геотекстилями дорнит обладает большей устойчивостью к повреждениям в процессе укладки.
2. Для укрепления склонов и откосов. Дорнит, уложенный под плиты, препятствует вымыванию грунта на стыках плит, а также уменьшает растягивающее напряжение, стабилизируя склон.
3. При устройстве насыпей – дорнит разделяет насыпаемый грунт и основание.
4. При создании декоративных водоемов или гидротехнических сооружений – препятствует смешению грунта и песка, прорастанию корней, армирует, перераспределяет нагрузку.
5. В дренажных сооружениях – дорнитом оборачивают дренажные трубы, чтобы предотвратить их засорение.
6. При создании и эксплуатации «зеленых кровель». Дорнит укладывают под почвенным слоем, для дренажа, фильтрации и – чтобы воспрепятствовать разрушению плодородного слоя, позволяет использовать более дешевые крупнозернистые материалы.

Укладывается материал легко, так как рулоны довольно небольшие. Поэтому невелики и транспортные расходы. В процессе хранения, транспортировки и укладки дорнит не впитывает влагу, не плесневеет, его не портят грызуны и т. п.

При укладке дорнита делается нахлест 10-12 см. Подстилающую поверхность специально подготавливают (профилируют и уплотняют, спиливают деревья и кустарники на одном уровне с поверхностью), чтобы не было неровностей более 5 см. Рулоны раскатывают вручную в продольном или поперечном направлении, периодически разравнивая и крепя к грунту анкерами (или другим способом). Если полотна предварительно соединить, то это снизит величину их перекрытия. При засыпке дорнита следует избегать прямого наезда на полотно. Строительная техника может проходить только после уплотнения минимального насыпного слоя.

Изоспан А

Укладка геотекстиля при возведении фундаментов

Уровень эффективности применения защитных геологических полотен для фундаментов зданий в значительной степени зависит от точного соблюдения технологии укладки материала. Для каждого типа фундаментных оснований она имеет определенные особенности. Но перед тем как укладывать геотекстиль под фундамент, следует изучить основные принципы:

• поверхность грунта или насыпного материала должна быть хорошо уплотнена и максимально выровнена по горизонтали;
• нахлест соседних полотен при укладке составляет полосу — не менее 200 мм, при наличии уклона — вдвое больше;
• при возможности, рекомендуется использовать термический способ соединения полотен, в противном случае следует применять пластиковые или металлические скобы.

Для сварки полотен используется газовая горелка или паяльная лампа. После достаточного разогрева, соседние кромки накладывают друг на друга и плотно прижимают. Бетон на геотекстиль не заливается. Перед бетонированием полотно покрывается слоем утрамбованного песка толщиной 50-100 мм.

Монолитный фундамент ленточного типа

Геологическое полотно плотностью 300 или более г/м2 укладывают на дно траншеи до засыпки подстилающей подушки. Если слой гравия и песка засыпаются отдельно, а не в виде смеси, то их так же следует разделить геотекстилем под ленточный фундамент плотностью 200-300 г/м2. Это исключит постепенное вымывание песка в слой гравия.

Нижний слой текстиля следует соединить с вертикальным полотном с внешней стороны ленты и только после этого приступать к сборке опалубочной конструкции. При несъемной опалубке из пенополистирола вертикальная полоса рулонной изоляции не нужна, поскольку пенопласт уже сам по себе станет достаточной защитой.

По окончании заливки бетонной смеси и ее схватывания, верхнюю плоскость монолитной ленты так же следует покрыть полотном плотностью 150-250 г/м2. Более высокая плотность в данном случае не требуется.

Ленточный фундамент из сборного железобетона

Отличие защиты от монолитной конструкции заключается в том, что боковую стенку ленты защищают геотекстилем, наклеивая его на бетонную поверхность при помощи битумной мастики. При этом края бокового полотна должны выходить за края стенки и соединяться с другими слоями.

Плитные основания

Полосы полотен расстилают по всему дну котлована таким образом, чтобы они выходили за периметр фундамента на 150-200 мм. Затем устанавливают опалубку, собирают арматурный каркас и заливают бетон.

После снятия опалубочных щитов пленку заворачивают на боковые торцы и приклеивают при помощи битумной мастики. Верхняя плоскость монолитной плиты не изолируется, поскольку будет закрыта от внешних воздействий.

Столбчатые и свайные фундаменты

Сами столбы и сваи в гидроизоляции фундамента геотекстилем не нуждаются. Но, при наличии цокольного этажа, перед монтажом ростверка рекомендуется покрыть выровненный грунт полотном и насыпать сверху песок, гравий или залить поверхность бетоном. После этого можно перейти к монтажу ростверка и цокольных стен.

В качестве защитного материала можно выбрать нетканый пленочный материал плотностью 150-200 г/м2.

Какие виды геотекстиля бывают

Геотекстиль бывает разных видов и, в зависимости от требований эксплуатации, используется в различных условиях. Поэтому главным критерием классификации геоткани служит материал ее изготовления:

• полипропилен или полиэфир позволяют изготовить геоткань самого высокого качества;
• из мононити и штапельного сырья получается продукт, обладающий достаточной прочностью и качеством, пригодным для использования в большинстве строительных работ;

Наиболее популярными являются геотекстиль дорнит и нетканный геотекстиль технониколь

геотекстиль, изготовленный путем термоскрепления, не может похвастаться особой прочностью, так как он является самым тонким из всех предложенных вариантов. Однако именно он обладает одним из лучших показателей, если речь идет о водонепроницаемости;

использование для изготовления геотекстиля смесовых нитей не рекомендовано, хотя такие варианты также имеются в продаже. Все дело в том, что хлопковые или шерстяные нити, которые попадают в состав, очень легко поддаются гниению. А это совсем нежелательный процесс, если речь идет о строительстве или обустройстве дренажа.

Необходимо определиться, прежде чем выбрать и купить геотекстиль, где и в каких работах он будет использован. В зависимости от этого подбирается тип материала, из которого он изготовлен. Какой геотекстиль лучше для дренажа можно разобраться, ознакомившись с его основными техническими характеристиками.

Геотекстиль Дорнит для дренажа

Геотекстиль для дренажа (геоткань): технические характеристики и область применения

Геоткань для дренажа или других систем представляет собой материал, который отличается высокими показателями:

• жесткости;
• эластичности;
• пористости.

Именно эти качества позволяют использовать его для укрепления грунта, разделения территории, фильтрации сточных вод, защиты склонов участка, обустройства дренажа и пр.

Особую популярность геоткань получила в Европе, где без его использования не обходится строительство автомобильных дорог. Синтетическое происхождение материала позволяет ему длительное время сохранять свои характеристики, а высокая прочность – выдерживать серьезные нагрузки. Некоторые производители изготавливают геотекстиль, плотность которого составляет до 250 кг на разрыв.

Характерной особенностью геотекстиля является жесткость, эластичность и пористость

Когда речь заходит о частном или промышленном строительстве, то здесь геоткань также имеет свое место. Ее широко применяют для обустройства городских канализационных систем, в строительстве домов, железных дорог, автомобильных трасс, в садоводстве и для дренажа. Какой плотности геотекстиль необходим для использования в той или иной сфере? Например, для обустройства дренажных систем используют геоткань с плотностью от 200 г/м³ и выше, для проведения ландшафтных работ хватает около 100 г/м³ , а в строительстве взлетно-посадочных полос для самолетов – 800 г/м³.

Принцип действия этого материала очень прост: он является прослойкой, которую используют, чтобы разделить два других слоя между собой, обеспечивая при этом дополнительную плотность. Например, он помогает существенно снизить риски появления провалов на дороге, а также предотвращает размытие участка грунтовыми водами.

Как выбрать плотность геотекстиль для дренажа

В системах дренажа геоткань играет очень важную роль – предотвращает проседание грунтового слоя в дренажной системе, а также предотвращает процесс диффузии щебня в воду. Геотекстиль выполняет роль фильтра, который сохраняет дренажную трубу и материалы от затапливания.

Устройство дренажа на участке

Задумываясь о том, какой геотекстиль выбрать для дренажа, лучше всего отдать предпочтение материалу, изготовленному из мононити. Определить такой материал среди прочих легко – его выдает белоснежный цвет. При этом лучше, если ткань изготовлена способом термоскрепления.

Если в качестве дренажа используется щебень, мелкие камни способны пробивать материал, создавая в нем повреждения

На это стоит обратить внимание при выборе геоткани необходимой плотности. Показатель для создания дренажного ядра составит не менее 200 г/м³

Если планируется обертывание дренажной системы, то для этого подойдет геотекстиль с минимальной плотностью и толщиной. При этом его водоотталкивающие и прочие технические характеристики должны быть на самом высоком уровне.

Укладка геотекстиля и подготовка к установке дренажной системы

Как сделать из дрели

Технология укладки геотекстиля для дренажа

Для того чтобы разобраться с тем, как использовать геотекстиль в процессе обустройства дренажной системы, рассмотрим, для чего она необходима и какие ее виды бывают. Отталкиваясь от имеющегося рельефа, используется один из двух вариантов дренажа:

• открытый;
• глубинный.

Первый вариант представляет собой вырытые каналы, которые находятся на поверхности земли. Их легко смонтировать, однако они имеют достаточно неприглядный внешний вид. Если речь идет об обустройстве собственного участка, то такой вариант можно назвать малоподходящим.

Технология укладки геотекстиля для дренажа без щебня

Глубинная система снаружи не видна, так как прокладывается под землей при помощи специальных труб и глубоко вырытых траншей. Именно для обеспечения сохранности труб, а также для обустройства внутренней части резервуаров, применяют геотекстиль.

Как уже упоминалось ранее, геоткань широко применяют для обустройства дренажных систем на частных участках и придомовой территории. В зависимости от назначения и, соответственно, плотности, будет разниться и цена геотекстиля для дренажа.

Укладка геотекстиля в дренажные резервуары

Еще одно важное условие, которое необходимо соблюдать, чтобы геоткань полностью выполнила свою роль – правильно уложить ее в дренажную систему. Для этого существуют правила, соблюдая которые вы сможете добиться желаемого результата:

• дно траншеи необходимо полностью очистить от строительного мусора. Стенки должны быть максимально ровными;
• распаковывать приобретенный геотекстиль рекомендуется непосредственно перед укладкой, так как материал чувствителен к воздействию солнечных лучей;

Схема укладки пристренного и траншейного дренажа

• если есть необходимость, полотно можно разрезать до нужного размера перед началом укладки;
• геоткань обязательно должна укладываться внахлест;
• категорически нельзя использовать те отрезки ткани, которые имеют повреждения;
• укладка должна производиться таким образом, чтобы полотно не было натянуто слишком туго. В то же время образование волн и складок также недопустимо;
• если речь идет об укладке геотекстиля для дренажа на большие поверхности, то на это время нужно фиксировать уже уложенные отрезки, чтобы избежать их смещения;
• с целью сохранения целостности, а также сведения к минимуму негативного воздействия ультрафиолета, дренирующий материал должен быть засыпан в траншею сразу же после укладки;

Поверх полотна укладывается слой щебня, желательно гранитного, который не подвергается размыванию

• когда весь слой дренирующего материала засыпан и уплотнен, боковые края геоткани должны быть завернуты вовнутрь. При этом свободные края должны иметь длину не менее 20 см, это поможет избежать вероятности загрязнения наполнителя;
• когда все края будут завернуты так, как положено, можно засыпать траншею землей.

Какой стороной укладывать геотекстиль

Еще один немаловажный вопрос, который возникает в процессе работы – какой стороной класть геотекстиль? Здесь разделились мнения даже специалистов. Некоторые из них утверждают, что никакой существенной разницы нет, и тот факт, что одна сторона шероховатая, а другая гладкая – всего лишь издержки производства. Отзывы утверждают, что независимо от того, какой стороной уложить материал, характеристики геотекстиля остаются неизменными.

Некоторые производители акцентирует внимание потребителей на том, что класть геоткань нужно гладкой стороной вниз. В этом случае рекомендации о том, какой стороной укладывать геотекстиль в дренаж – обязательно будут содержаться на упаковке продукта

Применение геотекстиля позволяет увеличить эффективность и долговечность дренажных систем

Еще одно из мнений по поводу вопроса о том, какой стороной стелить геотекстиль, предлагает использовать шероховатую поверхность для лучшего сцепления с грунтом.

В любом случае, принимая решение, какой стороной класть геотекстиль на землю, лучше всего прислушаться к указаниям производителя дренажного геотекстиля, купить который вы решили.

Рекомендации по установке светодиодной ленты

Поскольку монтаж потолка производится путем закрепления за направляющие по всему периметру помещения, то пространство между ними является основанием для устройства подсветки. Установка натяжного потолка достаточно сложна, но монтаж световых рисунков на нем доступен многим.

Расположение светильников на потолке проектируется на основе эксклюзивного светового рисунка. Выбирать их следует в зависимости от цвета материала потолка. Это могут быть белые или цветные светодиоды.

Метраж ленты осуществляется по рисунку. Материал берется с запасом. Его резка осуществляется только по специальным меткам. Отдельные части ленты соединяются с помощью коннекторов. Для изменения интенсивности света используется реле.

При создании рисунка необходимо учитывать тот факт, что срок службы светильников уменьшается под влиянием сильных перегибов. Не нужно думать, что укрепленное на потолке освещение подключается сразу к розетке. Это следует осуществить с помощью специального блока питания. После окончательного устройства подсветки и подключения освещения к сети необходимо проверить работу всей системы.

Характеристики материала для дренажа

Прежде чем решить, какой геотекстиль использовать для дренажа обустраиваемой системы, следует ознакомиться с его свойствами. На современном рынке строительных материалов представлен огромный выбор данной продукции, которую изготавливают из разного вида сырья.

Чаще всего геотекстиль для дренажной системы производят с применением:

1. Полипропилена. Отличается превосходным качеством, но по причине высокой цены приобрести его захочет не каждый владелец дома.
2. Мононити. Характеристики данного материала аналогичны предыдущему варианту, но стоимость намного ниже.
3. Смесовой нити. Является самой дешевой продукцией. Для ее выпуска задействуют отходы текстильной промышленности. Такой материал не совсем подходит для фильтрации, поэтому специалисты не рекомендуют использовать его в дренажных конструкциях, что объясняется наличием в его составе натуральных компонентов. Находясь в почве, они вскоре сгнивают.

Делая выбор, какой геотекстиль лучше для дренажа, следует отдавать предпочтение материалам, содержащим максимально больше синтетики.

У таких полотен немало достоинств:

1. Они не вступают в реакцию с агрессивной средой. Им не опасна повышенная влажность и образование плесени. Подобные качества позволяют материалу надежно защищать фильтрационную систему и не допускают ее заиливания на протяжении нескольких лет.
2. Синтетический геотекстиль для дренажа не привлекает грызунов и на нем не поселяются насекомые. С ним не могут справиться кроты, так как они не прогрызут отверстия, а значит не повредят защитный слой.
3. Материал, имеющий в своем составе искусственное сырье, для организма человека считается абсолютно безопасным. Уложенный в грунт, он не станет выделять токсичных компонентов и не нанесет вред урожаю овощных культур, растущих на грядках.
4. Синтетический геотекстиль для дренажа легко переносит температурные перепады и не изменяет свои технические характеристики при 110 градусах и при морозе минус 60 градусов. Благодаря таким свойствам, применять его можно без ограничения во всех климатических зонах.
5. Материал обладает повышенными упругостью и прочностью. Поскольку в принципе геотекстиль — это тканый материал для дренажа, он отличается легкостью, поэтому обращаться с ним несложно. Его при необходимости режут на отрезки нужной величины, сворачивают и укладывают в требуемом виде.
