Изготовление гидрострелки отопления своими руками

По каким параметрам выбирается гидрострелка в системе отопления частного дома

Есть всего два параметра, по которым можно выбрать гидрострелку:

  • Мощность. Для определения данного параметра необходимо сложить тепловые мощности контуров системы отопления. Мощность гидрострелки должна быть равна суммарной мощности котлов, входящих в данную систему. Не будет проблемой, если этот показатель гидравлического разделителя будет выше, однако прибор с меньшей мощностью недопустим. К примеру, аппарат с параметром 100 кВт подойдет для системы в 85, 90 или 95 кВт. Но если суммарный показатель котлов составляет 105 кВт, то необходимо выбрать другую гидрострелку, с большей производительностью.

  • Общий объем пропускаемого теплоносителя.

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

  • сталь с небольшим количеством углерода;
  • полипропилен;
  • нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

  • полипропиленовая труба соответствующего диаметра;
  • несколько тройников для патрубков;
  • две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

  • полипропилен можно легко покрасить термостойкой краской с наружной стороны;
  • пластиковые модели значительно дешевле металлических аналогов;
  • КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
  • кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
  • стабилизация давления в системе;
  • останавливает гидроудары и предотвращает выход из строя всей системы;
  • экономит топливо, повышает производительность котла;
  • работа может происходить с котлами до 35 кВт максимальной мощности;
  • в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

  • полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
  • для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
  • диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Роспись по трафаретам: основы декора

Выбор стиля

Многообразные стили, используемые в обустройстве зала, обеспечивают красоту, удобство и комфорт. Каждый из них – это интересный и одновременно ответственный процесс, подчеркивающие «лицо» помещения.

Классический стиль характерен мягкостью линий, спокойными оттенками отделочного материала и удобными мебельными комплектами, установленными в комнате. В комплексе эти элементы интерьера создают идеальную гармоничную картину, отличающуюся комфортной атмосферой и уютом.

Немаловажное значение имеют и правильно подобранные аксессуары, соответствующие классическому стилю и подчеркивающие законченный интерьер зала. Хай тек сегодня становится все более популярным и признан одним из самых функциональных и минималистических стилей со всем необходимым для комфортного пребывания в комнате

Хай тек сегодня становится все более популярным и признан одним из самых функциональных и минималистических стилей со всем необходимым для комфортного пребывания в комнате.

Его характерные особенности — это:

  • четкость линий;
  • минимум декоративных деталей;
  • спокойные цветовые оттенки;
  • удобная и простая мебель.

Модерн – это стиль для тех, кто любит нестандартные и креативные решения. В нем используются всевозможные интересные детали, аксессуары, необычная мебель, абстрактные картины.

Сочетание всевозможных цветовых оттенков и различные новшества, применяемые в дизайнерском оформлении зала также присущи стилю модерн.

Сегодня все чаще владельцы современных квартир используют скандинавский стиль, в котором присутствуют элементы имитации камина и массивная мебель. Это прекрасный выбор, подчеркивающий уют и теплую атмосферу в жилище.

Дополнением к такой обстановке могут быть различные панно или модульные картины на стенах, а также искусственные цветы в вазах.

Характерной особенностью стиля ампир является роскошная мебель и многослойное оформление окон, замысловатый декор и необычные аксессуары. Это идеальный вариант для дизайнерского оформления зала внушительных размеров.

В небольшой комнате целесообразно использовать дизайнерские минималистические приемы с максимальной функциональностью.

Предпочтение этническому стилю отдают любители путешествий, увлекательных поездок и экскурсий в разные города и страны мира.

Для оформления зала в таком стиле необычные аксессуары станут импозантным дополнением в дизайнерском оформлении комнаты. Это могут быть:

  • изделия ручной работы;
  • статуэтки животных или птиц;
  • редкие минералы;
  • памятные сувениры той или иной страны.

Однако перенасыщенность комнаты мелкими предметами может обеспечить ей незаурядный вид и подчеркнуть отсутствие вкуса, эффектно обустроить зал экстравагантной мебелью небольших размеров и несколькими предметами, которые создадут гармоничное единство и шик.

Еще одним вариантом дизайна зала является авангардистский стиль. Комната, оформленная в данном, стиле выглядит ярко и контрастно.

Основной принцип авангарда – это сочетание несочетаемых предметов.

В авангардистском направлении не применяется мелкое декорирование. Все предметы дизайна должны быть больших размеров. В качестве декора можно использовать цветные напольные вазы необычной формы или высокие абстрактные статуэтки.

Прекрасно смотрятся в зале с вышеуказанным стилем произведения современного искусства:

  • стильная репродукция;
  • модульная картина;
  • современные реалистичные фотообои;
  • оригинальное панно, сделанное своими руками.

Авангард в комнате – это оригинальная мебель строгой геометрической формы, с наличием прямых углов.

Множество факторов влияет на общий дизайнерский вид зала в квартире. Размеры комнаты играют не последнюю роль в выборе ее стилевого оформления.

Атрибутика помпезного ампира или неестественная сложность барокко в зале незначительных размеров будет выглядеть нелепо, подчеркивая данный фактор.

Отличным показателем для комнаты, где преобладает скромность и простота, является грамотно подобранный мебельный комплект.

Ниже на фото – современный интерьер зала в квартире с камином – искусственный очаг только добавляет залу домашнего уюта: как же приятно находиться в такой домашней умиротворенной обстановке:

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

  1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
  2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
  3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Печь на отработанном масле: варианты изготовления устройства своими руками

Пример расчета

Если планируется изготовить гидравлический разделитель своими руками, необходимо определиться с его размерами. С этой целью используется расчет гидрострелки. Он может производиться двумя методами: методом чередующихся патрубков и методом трех диаметров.

Однако смысл обоих расчетов сводится к выведению такой величины, как диаметр разделителя. За основу расчета берется максимальный объем потока воды по системе (м3/час) и обеспечение минимальной скорости воды в гидрострелке. Специалисты советуют применять наибольшую скорость в 0,2 м/сек. Первая формула расчета основана на максимальном протоке воды в системе.

  • D – это диаметр гидрострелки, мм;
  • d – диаметр подводящих патрубков, мм;
  • G – максимальный проток воды через стрелку, м3/час;
  • w – максимальная скорость хода воды через поперечное сечение гидроразделителя, м/сек (ориентировочно 0,2 м/сек);
  • с – показатель теплоемкости воды;
  • P – показатель максимальной мощности котла, кВт;
  • ΔT –разность температур между подачей и возвращением системы отопления, °С (= примерно 10°С).

Следующая формула основана на зависимости значения диаметра гидрострелки от наибольшей мощности котла.

Итак, применение устройства гидрострелки в системе отопления является необходимым для обеспечения надежности и эффективности отопительного оборудования.

Интересно почитать

Назначение гидрострелки. Видео

Про устройство, назначение и принцип работы гидрострелки рассказывает видео ниже.

Гидравлический разделитель считается одним из самых удачных решений для регулирования системы отопления. Несмотря на свои недостатки, такие как, например, необходимость использования дополнительных насосов и невозможность работать в безнапорном режиме, использование гидрострелки в системе отопления имеет ряд достоинств. Она лучше всех справляется с распределением гидравлического сопротивления и температурного градиента в сети отопления, при этом ее можно изготовить своими руками из подручных средств. Этого не скажешь, например, о трехходовом клапане, для изготовления которого нужен как минимум токарный станок. Да и последующие эксплуатационные издержки сводятся к минимуму. Так что гидравлический разделитель можно считать одним из лучших средств для регулирования системы отопления по соотношению цена/функциональность.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

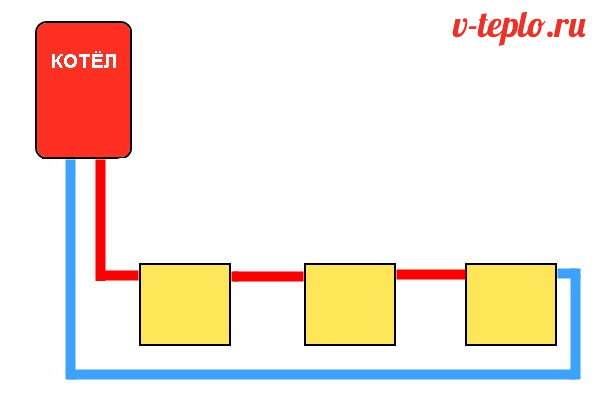

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение. Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

  1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
  2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
  3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления .

Деталь из полипропилена

Варианты изделий, сделанных из полипропилена, рассчитаны на работу при температуре до 175˚C, поэтому не стоит переживать, что они расплавятся.

Сейчас вполне реально осуществить монтаж гидрострелки сделанной из полипропилена. Она позволяет обеспечить дополнительные преимущества в системе:

  1. Засчет низкой шероховатости материала уменьшается сопротивление теплоносителю во время его движения. А когда в системе находится котел с небольшой мощностью – то такой гидроразделитель позволяет снизить потерю тепла, в сравнении с металлическими приборами.
  2. Можно окрасить с внешней стороны в любой цвет.
  3. Имеет значительно меньшую стоимость в сравнении с аналогами.
  4. Изделие из полипропилена не гниет и на нем не образуется коррозии.
  5. Может работать с котлами, мощностью до 35 кВт.

При этом у таких гидрострелок есть и свои недостатки:

  1. Нельзя использовать в системе с твердотопливным котлом.
  2. Чем выше мощность котла – тем меньше срок службы такого изделия. Это происходит из-за более быстрого износа при большом давлении и температуре.
  3. Для монтажа будет необходимо дополнительное оборудование для работы с полипропиленовыми изделиями.

Возможно, Вас заинтересует статья о том, как изготовить котел для бани.

О том, как выбрать твердотопливный котел длительного горения, Вы можете прочитать в этой статье .

Стоит отметить, что от качества подключения любого типа гидроразделителя, будет напрямую зависеть насколько качественно будет работать вся система в дальнейшем.

Зачем нужна гидрострелка и как рассчитать ее параметры, смотрите в следующем видео:

Варианты отопления частного дома своими руками

Гидрострелка для отопления: устройство и назначение узла, специфика расчета

Предохранительный клапан в системе отопления: назначение и разновидности

Назначение

Гидрострелка для отопления является неизменным элементом систем, которые имеют принудительную циркуляцию носителя тепла и насосы, которые установлены на гребенке для каждого пользователя.

Все перепады давления и расхода носителя тепла благодаря гидрострелке устраняются. Так, обеспечивается скорое реагирование основного отопительного оборудования на изменения показателей расхода и температурного режима.

https://youtube.com/watch?v=sLsOysrbhb8

При помощи такого устройства, как гидравлическая стрелка для отопления, можно запросто избавиться от опасного явления – «термоклина» (горячая подача и холодный обратный ход), которое очень пагубно влияет на целостность котла, особенно – из чугуна.

Как выбрать?

Для выбора гидравлического разделителя нужно знать, каких видов они бывают и каковы параметры в вашей системе отопления.

Гидроразделители классифицируются по таким признакам:

  • по сечению бывают круглыми или квадратными;
  • по способу подачи/отвода носителя тепла;
  • по численности патрубков;
  • по объему.

Немаловажна и страна производства прибора. Это может быть Россия, страны СНГ и ближнего зарубежья. Однако вся продукция имеет схожую схему.

Для примера мы приведем маркировку гидрострелок торговой марки «Гидрусс»:

  • GR-40-20 – назначение – для котлов мощностью до 40 киловатт с соединительным размером патрубков на три четверти;
  • GR-60-25 – для котлов с мощностью котла до 60 киловатт с соединительным размером патрубков на один дюйм»
  • TGR-40-20×2 – для котлов мощностью до 40 киловатт с соединительным размером патрубков на три четверти;
  • TGR-60-25×2 – для котлов с мощностью до 60 киловатт на два потребителя с соединительным размером патрубков на один дюйм.

В последних двух маркировках контуров в системе отопления может быть не два, а больше. Отметим, что у гидравлических разделителей разная пропускная способность, и этот параметр также напрямую зависит от мощности котла.

Чем больше через него проходит теплоносителя, тем шире проход в гидрострелке и больше ее объем

Материал изготовления тоже имеет важное значение

Устройства из конструкционной стали также характеризуются хорошими эксплуатационными параметрами. А вот полипропиленовые изделия подходят не для всех котлов, о чем мы указывали выше.

Пошаговое строительство бани руками. С чего начать?

Подключение и монтаж

В отопительной схеме гидрораспределитель помещается за котлом, но перед коллектором, который подаёт теплоноситель на разные контуры.

Подключение патрубков осуществляется при помощи резьбы или фланца.

Если требуется подключить к разделителю несколько контуров, на одной грани подсоединяют их выходы в порядке: 1,2,3. А затем на входе в противоположном порядке: 3,2,1. Хотя это не закон, расположение труб может меняться, в зависимости от конкретных условий. Как, впрочем, и ориентация распределителя.

Система отопления с гидрострелкой из полипропилена

Вертикальное расположение, конечно, оптимально. Так наиболее эффективно работают функции очистки воды от взвесей. Однако, если условия диктуют свои правила, стрелку можно разместить и горизонтально.

Небольшие гидрострелки крепят на стену кронштейнами. Более крупные и тяжёлые устройства ставят на пол или на опоры, чтобы не создавать нагрузку на трубопровод.

Проверяем диагонали фундамента

Второй важный момент при проверке фундамента стоит уделить диагоналям. В идеале диагонали в прямоугольном фундаменте должны совпадать. По рисунку совпадение диагоналей мы отобразили в небольшом равенстве D1=D2. При их равенстве можно судить, что все наши параллельные стороны имеют одинаковую длину и все 4 угла находятся под 90 градусов. Эти условия нам важны, чтобы наши стены получились ровными.

Если есть небольшое расхождение в диагоналях, то эту неточность можно компенсировать во время кладки уменьшая длинную сторону и увеличивая короткую. Разумеется, если толщина фундамента и толщина кладки нам позволяют это сделать.
