Как сделать горелку на отработке своими руками?

Особенности изготовления своими руками горелки на жидком топливе

Горелка Бабингтона Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.

Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.

Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.

В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.

Принцип подачи отработки в саму горелку

Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.

Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.

Регулирование потока воздуха

Делаем печь на отработке От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.

Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.

Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.

Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.

При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

• Простота конструкции, отсутствие подвижных частей.
• Доступность для изготовления в домашних условиях.
• Доступность в Сети хорошо просчитанных и точных чертежей.
• Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
• Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
• Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
• Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

• Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
• Необходимость электропитания для работы топливного насоса и воздушного компрессора.
• Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

Формы для плитки. Инструкция по самостоятельному производству

(метод вибролитья для двухслойной брусчатки)

1. Готовый бетонный раствор (напр. по рецепту, указанному ниже) заливается в мартицу и устанавливается на вибростол. При этом требуется контролировать процесс вибрации, во избежание «кипения» и отбивки раствора от стенок формы. Иным словами, бетон должен уплотняться под тяжестью своего веса, а интенсивность вибрации равномерно распределяться по поверхности путём жесткого оребрения.
2. Спустя 5-10 секунд бетонная смесь утрамбовывается и осуществляется заливка основным слоем. Для достижения большей прочности изделия, в него можно заложить проволоку, металлическую сетку или другой армирующий материал.
3. После окончательного наполнения, необходимо срезать излишки бетона по верхнему уровню края. Чтобы не допустить малейшего расхождения с нормой, что может создать в массу эксплуатационных проблем, нужен точный контроль наполнения матриц.
4. По завершению вибрационной обработки, формы отправляются на уплотнение в теплое место примерно до двух суток.
5. Далее следует завершающий этап – извлечение изделий или распалубка. Для этого матрицы в течение двух минут нагревается до 60-70 °C в водяной ванне (это увеличит срок их службы на 30 % и поможет избежать брака.). Процесс распалубки проводится с помощью распалубочного вибростола.
6. В течение двух дней готовые изделия поддаются естественной просушке. Их укладывают на поддоны и запаковывают с помощью полиэтиленовой термоусадочной пленки. Это способствует дальнейшему затвердению бетона и обеспечивает товарный вид продукции.

Недостатки использования котлов на отработанном масле

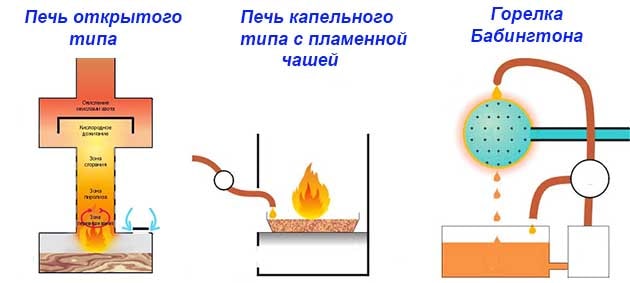

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

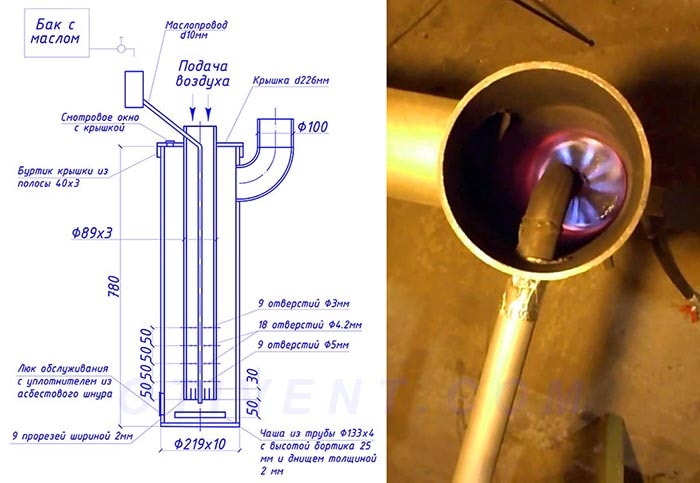

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Горелка на отработке своими руками: принцип работы

Если просмотреть фото, рисунки и чертежи, становится очевидно, что вторичное масло на криволинейной поверхности образует тонкую пленку. Через паз под небольшим давлением газ или воздух подается в емкость. Масло после прогревания распыляется этим воздушным потоком, обеспечивая качественное воспламенение.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками

• твердого топлива и брикетов для самодельной пеллетной горелки;
• бензина и солярки;
• электроэнергии;
• природного газа;
• керосина;
• мазута.

Первые аппараты на керосине, дизтопливе и масле сильно коптили, выделяли неприятный запах. Позже предложили бензиновую горелку своими руками и аппараты на другом горючем сырье, но велись активные поиски бюджетного топлива. Масло оказалось подходящим источником тепла, но копоть и запах сводили на нет все достоинства. Поэтому все усилия изобретателей ушли на устранение указанных недостатков горелки для котлов на отработанном масле. Этому должны были способствовать полноценное сжигание, прогревание и фильтрация загрязненного топлива.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону

• резервуар с отработанным маслом;
• поддон для отработки;
• трубка для подведения топлива;
• небольшой топливный насос для подачи порций масла;
• полусфера для распыления с небольшим отверстием;
• камера для подогрева с нагревательным элементом (может отсутствовать).

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств

Подробно: туалет под лестницей на второй этаж (фото примеров)

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

• Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
• Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
• Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
• Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
• Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
• Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2-3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Сборка горелки

А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе. А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух. Второй конец трубки соединяется с компрессором.

Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем. В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок. Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.

Работа горелки

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей. Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно

Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

Комментарии

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

• поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
• использование горелок Бабингтона и других самодельных конструкций;
• сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона

Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.

Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:

1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.

Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

• дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
• для камеры сгорания возьмите трубу DN150;
• водяную рубашку сварите из двух газовых баллонов из-под пропана;
• теплообменник – минимум 8 жаровых труб Ø32 мм;
• размер чаши – по камере сгорания (DN150);
• высота от края дожигателя до дна чаши – 6.5—7 см.

Как устроен двухоборотный котел,  действующий на отработанном масле, показано на чертеже. Отличие от простой капельницы заключается в жаротрубном теплообменнике, размещенном между стенками камеры сгорания и наружной обшивкой. Соответственно, патрубок дымохода переместился в нижнюю зону корпуса.

Принцип работы агрегата

Этот раздел предназначен для новичков, кому раньше не приходилось заниматься отопительным оборудованием на жидком топливе – отработке либо солярке. Представленный на чертеже котел работает по следующей схеме:

1. По трубке, проходящей внутри дожигателя, течет отработанное автомобильное масло. Способ подачи – самотеком или с помощью насоса.
2. Воздух в зону горения нагнетается электрическим вентилятором.
3. Капли масла, падающие на дно раскаленной чаши, испаряются и сразу воспламеняются. Дожигание поднимающихся масляных паров происходит напротив всех отверстий, просверленных в центральной трубе.
4. Выделяющееся от пламени тепло напрямую передается водяной рубашке котла. Горячие дымовые газы, вытесняемые воздухом от вентилятора, проходят сквозь жаровые трубы, отдают часть теплоты и вылетают в дымоход.

В зависимости от качества топлива и режима работы чистка теплогенератора производится 1 раз в 3—7 дней. Основная масса сажи скапливается в чаше, которая легко вынимается через специальный люк. Как функционирует капельный котел на отработанном масле, сделанный своими руками, расскажет один из мастеров в очередном видео:
