Инвертор 12 в 220 вольт своими руками

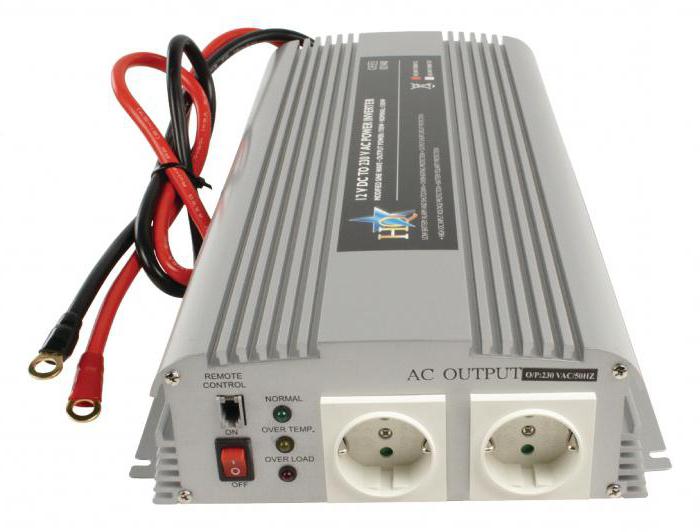

В каких сферах применяется инвертор напряжения 12 220 В

При стабильном использовании аккумуляторной батареи происходит постепенное уменьшение уровня ее заряда. Преобразователь стабилизирует напряжение, если отсутствует электричество.

Инвертор 12 220 В, сделанный своими руками, позволит провести усовершенствование инженерных сооружений в любом помещении. Значение мощности устройств, преобразующих ток, выбирают согласно от общих величин эксплуатируемых нагрузок.  Процессы потребления мощности могут быть реактивными и активными. Реактивные нагрузки не полностью потребляют полученный объем энергии, из-за чего значение полной мощности является больше ее активного значения.

Инверторы с чистыми синусоидами применяются при подключении элемента, общая мощность которого составляет 3 кВт. Значительная экономия топлива обеспечивается использованием преобразователей напряжения и мини-электростанциями.

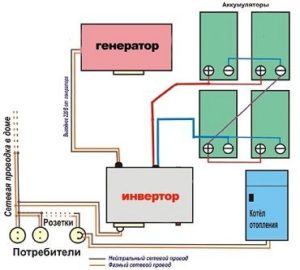

К конструкции инвертора присоединяют такие потребители, как:

• систему сигнализации;
• отопительный котел;
• насосный аппарат;
• компьютерную систему.

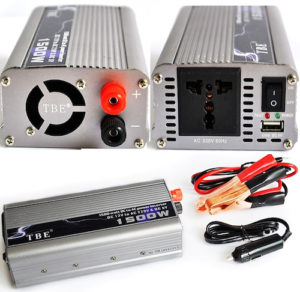

Преобразователь напряжения с 12 на 220 В для автомобиля

Автомобильные инверторы, это устройства малой мощности (до 0,1 кВт), с выходным сигналом в виде модифицированной синусоиды, включаемые в работу посредством включения в прикуриватель автомобиля.

В настоящее время в данной группе товаров, популярностью пользуются следующие модели:

«ОРИОН ПН-70» (Россия).

Мощность устройства – 0,9 кВт, выходной сигнал – модифицированная синусоида, выходной напряжение 220 В, частотой 50 Гц. Предусмотрена защита от короткого замыкания. Устройство оснащено одним штепсельным разъемом (розеткой) и USB-портом.

«AIRLINE API-150-01» (Россия).

Выходная мощность устройства – 0,15 кВт, выходной сигнал – модифицированная синусоида. Устройство включается непосредственно в прикуриватель автомобиля и оснащено одним штепсельным разъемом на напряжение 220 В. Модель оснащена USB-портом, ее вес – 400,0 грамм.

«AIRLINE API-200-02» (Россия).

Данная модель подключается к прикуривателю посредством соединительных проводов. Мощность устройства – 0,2 кВт. У данной модели предусмотрена защита от токов короткого замыкания, один USB-портом и одно гнездо на напряжение 220,0 В.

«WESTER MSW250» (Германия).

Мощность – 0,25 кВт, модель оснащена устройством защиты токов короткого замыкания, USB-портом и гнездом на напряжение 220,0 В. Выходной сигнал – модифицированная синусоида.

«MYSTERY MAC-1000» (Китай).

Мощность устройства – 1,0 кВт, количество гнезд на напряжение 220 В – 2 шт., USB порт.

Вес модели — 2.6 кг.

Отключение при падении напряжения

Если вы используете в конструкции аккумуляторную батарею, которая параллельно работает в автомобиле, то рекомендуется позаботиться о том, чтобы автоматически отключался при низком заряде преобразователь с 12 на 220. Своими руками собрать простую схему отключения несложно. Если разрядится аккумулятор полностью, то вы не сможете завести двигатель даже с буксира. Поэтому внедрите в схему простой элемент – электромагнитное реле. Такие используются в автомобилях, поэтому найти его не составит труда.

У реле есть нижнее пороговое значение напряжения, при котором происходит замыкание контактов. Чтобы настроить более точно момент, необходимо подбирать сопротивление резистора R1. Оно должно быть равно сопротивлению обмотки реле, помноженному на коэффициент 0,1. Внедрить такую доработку можно без особого труда в преобразователь с 12 на 220. Своими руками подключить реле и резистор сможет даже начинающий электрик.

Но такая схема примитивна, и эффективность у нее крайне низкая, лучше воспользоваться модернизированной, она поддерживает точнее порог отключения батареи от инвертора.

Устройства на двойном резисторе

На двойном резисторе преобразователь 12-220 (схема показана ниже) встречается довольно редко. Проблема в данном случае кроется в резких скачках частоты. Тиристоры для сборки следует использовать понижающего типа. Чтобы уменьшить амплитуду помех, рекомендуется катушку устанавливать после выпрямителя.

Фильтры для преобразователя можно смело подбирать сеточного типа. В некоторых случаях для контроля частотности применяются регуляторы. Дополнительно для преобразователя следует установить систему индикации. Клеммники в этой ситуации обязаны стандартно крепиться у выхода трансформатора.

Разделение устройств, понижающих напряжение, по видам

Трансформаторы разделяют по конструктивным особенностям на 2 вида:

• Тороидальные, или электромагнитные – устаревший вариант, имеющий большие габариты и меньший коэффициент полезного действия (КПД). Этот вид для бытовых нужд уже практически не применяется;
• электронные (импульсные) устройства – компактные, лёгкие, с высоким процентом КПД, стремящимся к 100%.

Несмотря на то, что первые постепенно вытесняются вторыми во всех областях, не рассмотреть их будет ошибкой.

Тороидальный трансформатор 220 на 12 вольт: устройство, схема

Довольно простое устройство, состоящее из двух катушек с различным количеством витков, установленных на одном стальном сердечнике. От разницы витков зависит изменение напряжения на выходе. Согласно законам физики, любой проводник, по которому протекает электрический ток, создаёт вокруг себя электромагнитное поле, которое усиливается при сматывании провода в катушку. Таким образом, ток, протекая по первичной катушке (на которую подаётся напряжение), создаёт сильное электромагнитное поле, передающееся через стальной сердечник на вторичную катушку, с которой напряжение снимается.

Китайские преобразователи могут быть довольно качественными
Важно! Без стального сердечника такое устройство работать не будет, даже если намотать вторичную катушку непосредственно на первичную. Более того, подобная попытка приведёт к отгоранию провода первичной катушки.. Ниже представлена схема простейшего тороидального трансформатора

Ниже представлена схема простейшего тороидального трансформатора.

Электронное устройство понижения напряжения бытовой сети

Схема электронного трансформатора 220 на 12 вольт более сложна,однако, принцип работы её тот же. В роли стального сердечника с большим количеством витков здесь выступает небольшое ферритовое кольцо с обмотками. Основная работа выполняется тиристорами (динисторами), различными ограничительными резисторами и транзисторами. С подробной схемой можно ознакомиться ниже.

Импульсные понижающие устройства имеют ряд преимуществ перед электромагнитными:

• малые габариты и вес;
• высокий КПД;
• минимальный нагрев, который совершенно незаметен при правильном вентилировании;
• долгий срок службы.

Важно! Несмотря на все преимущества импульсников, у них есть один недостаток – такой трансформатор нельзя включать в сеть без нагрузки. В случае подобного включения устройство быстро сгорает.

Утепление стен под сайдинговым покрытием

Аккумуляторные батареи

Инвертор 12 в 220, сделанный самотоятельно не может работать сам по себе. Для преобразования напряжения в 12 вольт, его нужно вначале откуда-то получить. Таким источником электроэнергии служат аккумуляторные батареи свинцово-кислотного типа. Эти химические устройства способны регулярно выполнять отдачу больших токов, не утрачивая своей работоспособности за 12-15 циклов зарядки и разрядки.

Чтобы АКБ преждевременно не вышла из строя, ее напряжение отслеживается с помощью контроллера, предотвращающего чрезмерный разряд. Однако, следует помнить, что в родных АКБ бесперебойников используется гелевый электролит, а в автомобильных батареях – жидкий. Поэтому режимы зарядки у них различаются. Токи, пропускаемые сквозь гель, не подходят для жидкого электролита. Таким образом, источник бесперебойного питания будет регулярно не до конца заряжать автомобильный аккумулятор, и он быстро выйдет из строя. Во избежание подобных ситуаций, у инвертора 12 в 220 на основе ИБП в комплекте должно быть отдельное зарядное устройство для АКБ. Его также возможно сделать самостоятельно.

Мощность аккумуляторной батареи выбирается в соответствии с основными целями и задачами преобразователя напряжения. Этот показатель рассчитывается как мощность, отдаваемая потребителям, разделенная на КПД инвертора. В любом случае следует не допускать полной разрядки аккумулятора, устанавливать для этой цели специальные ограничители работы или контроллеры. При отсутствии этих приборов, конструкция инвертора должна соответствовать возможностям имеющейся батареи.

В среднем кислотные аккумуляторы могут работать без заметной потери своего ресурса в течение 2 часов при токе 12 А и мощности 60 А/ч, 24 А – 120 А/ч, 42 А – 210 А/ч. Учитывая имеющийся КПД преобразования допустимая долговременная мощность нагрузки будет соответственно 120, 230 и 400 Вт. На короткое время может быть подключена повышенная нагрузка, тогда мощность возрастает примерно в 2,5 раза. Однако, после такой интенсивной работы, батарея должна отдыхать как минимум 20 минут.

Таким образом, правильно рассчитанный самодельный инвертор и соответствующий аккумулятор нужной мощности непременно дадут желаемые результаты. Для постоянной работы эти устройства не годятся, но вполне способны решить проблему энергоснабжения нужных потребителей в течение достаточно продолжительного периода времени.

Инвертор с 24 в 220 вольт

Расчет времени работы инвертора от аккумулятора

Что такое инвертор напряжения

Гибридный инвертор

Трехфазный инвертор

Автомобильный инвертор с 12 на 220

Схема управления

И если подключение частотного преобразователя к электродвигателю выполнить просто, достаточно только соединить соответствующие выводы, то со схемой управления все куда сложнее. Все дело в том, что возникает необходимость в программировании устройства, чтобы добиться максимально возможных регулировок от него. В основе находится микроконтроллер, к нему производится подключение считывающих устройств и исполнительных. Так, необходимо наличие трансформаторов тока, которые будут постоянно следить за мощностью, потребляемой электроприводом. И в случае превышения должно произойти отключение частотника.

Основные характеристики

Возможность использования и условия эксплуатации преобразователей напряжения определяют их технические и эксплуатационные характеристики, основными из которых являются:

• Номинальная мощность.
• Вид синусоиды выходного сигнала.
• КПД.
• Ток на входе при максимальной нагрузке.
• Защита от аварийных режимов и перегрузки.
• Способ охлаждения устройства (активное или пассивное).

Основной параметр, который остается неизменным, вне зависимости от прочих характеристик, это величина и частота напряжения на выходе инвертора, которые должны соответствовать значениям домашней сети напряжением 220 В и частотой 50 Гц, при подключении приборов к внешней электрической сети. В простых моделях эти значения могут иметь небольшую погрешность, что не отражается на работе простых бытовых приборов.

Способы забивки столбов для забора

Использование трансивера

Сделать с трансивером преобразователь 12-220 своими руками проще всего, если использовать В данном случае выпрямитель подойдет операционного типа. Всего усилителей для системы необходимо три. Один из них устанавливается сразу за катушкой индуктивности. При этом два других усилителя нужно использовать за трансформатором. Фильтр для модели потребуется один. Трансивер к преобразователю подсоединяется через дроссель.

Для увеличения проводимости тока многие эксперты рекомендуют использовать стабилитроны. В этой ситуации регулятор частоты нужно устанавливать, если катушка имеется на 50 А. В противном случае нет необходимости распределять нагрузку. Обезопасить работу трансформатора в полной мере сможет фильтр.

Бестрансформаторное электропитание: возможные схематические решения

Микросхема линейного стабилизатора

Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц.

Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

Зарядное устройство

Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети.

В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

Назначение и принцип работы

Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.

Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.

Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.

Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.

Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.

В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.

Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения

Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии

Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

• ИН бестрансформаторный мостовой;
• трансформаторный ИН с нулевым проводом;
• мостовая схема с трансформатором.

Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.

Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов «по входу». Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.

При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.

Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.

Что будет на выходе?

Преобразователи напряжения ради уменьшения массогабаритов устройства за редкими исключениями (см. далее) работают на повышенных частотах от сотен Гц до единиц и десятков кГц. Ток такой частоты не примет никакой потребитель, а потери его энергии в обычной проводке будут огромны. Поэтому инверторы 12-200 строятся под выходное напряжение след. видов:

• Постоянное выпрямленное 220 В (220V AC). Пригодны для питания телефонных зарядок, большинства источников питания (ИП) планшетов, ламп накаливания, люминесцентных экономок и светодиодных. На мощность от 150-250 Вт отлично подойдут для ручного электроинструмента: потребляемая им мощность на постоянном токе немного снижается, а крутящий момент возрастает. Непригодны для импульсных блоков питания (ИБП) телевизоров, компьютеров, ноутбуков, микроволновок и т.п. мощностью более 40-50 Вт: в таких обязательно есть т. наз. пусковой узел, для нормальной работы которого сетевое напряжение должно периодически проходить через ноль. Непригодны и опасны для приборов с силовыми трансформаторами на железе и электромоторами переменного тока: стационарного электроинструмента, холодильников, кондиционеров, большей части Hi-Fi аудио, кухонных комбайнов, некоторых пылесосов, кофеварок, кофемолок и микроволновок (для последних – из-за наличия мотора вращения стола).
• Модифицированное синусоидальное (см. далее) – пригодны для любых потребителей, кроме Hi-Fi аудио с ИБП, прочих устройств с ИБП от 40-50 Вт (см. выше) и, часто локальных охранных систем, домашних метеостанций и т.п. с чувствительными аналоговыми датчиками.
• Чистое синусоидальное – пригодны без ограничений, кроме как по мощности, для любых потребителей электроэнергии.

Синус или псевдосинус?

С целью повышения экономичности преобразование напряжения осуществляется не только на повышенных частотах, но и разнополярными импульсами. Однако запитывать очень многие приборы-потребители последовательностью разнополярных прямоугольных импульсов (т. наз. меандром) нельзя: большие выбросы на фронтах меандра при хоть чуть-чуть реактивной нагрузке приведут к большим потерям энергии и могут вызвать неисправность потребителя. Однако проектировать преобразователь на синусодальный ток тоже нельзя – КПД не превысит прим. 0,6.

Преобразование постоянного напряжения в модифицированную и чистую синусоиду

Тихая, но существенная в данной отрасли революция произошла, когда специально для инверторов напряжения были разработаны микросхемы, формирующие т. наз. модифицированную синусоиду (слева на рис.), хотя правильнее было бы назвать ее псевдо-, мета-, квази- и т.п. синусоидой. Форма тока модифицированной синусоиды ступенчатая, а фронты импульсов затянуты (фронтов меандра на экране электронно-лучевого осциллографа часто вообще не видно). Благодаря этому потребители с трансформаторами на железе или заметной реактивностью (асинхронными электромоторами) «понимают» псевдосинусоиду «как настоящую» и работают как ни в чем не бывало; Hi-Fi аудио с сетевым трансформатором на железе запитывать модифицированной синусоидой можно. Кроме того, модифицированную синусоиду возможно достаточно простыми способами сгладить до «почти настоящей», отличия которой от чистой на осциллографе на глаз еле заметны; преобразователи типа «Чистый синус» стоят ненамного дороже обычных, справа на рис.

Однако приборы с капризными аналоговыми узлами и ИБП запускать от модифицированной синусоиды нежелательно. Последние – крайне нежелательно. Дело в том, что средняя площадка модифицированной синусоиды не чистый ноль напряжения. Узел запуска ИБП от модифицированной синусоиды срабатывает нечетко и весь ИБП может не выйти из режима запуска в рабочий. Пользователь это видит сначала как безобразные глюки, а потом из девайса идет дым, как в анекдоте. Поэтому приборы в ИБП нужно запитывать от инверторов типа Чистый Синус.

Самодельный мощный инвертор

Чтобы изготовить инвертор 12 в 220 3000Вт своими руками, вам потребуется знание основ электротехники, навыки в монтаже. Придется изготовить несколько специфических элементов. Один из них – это импульсный трансформатор. С его помощью производится повышение напряжения с 12 до 220 Вольт. Также нужно обзавестись несколькими дорогостоящими элементами. Они перечислены ниже:

1. ШИМ-модулятор. Необходим для работы полупроводниковых ключей. С его помощью задается частота работы всей схемы. Нужно отметить, что частота переключений силовых ключей – несколько десятков тысяч раз в секунду.
2. Полупроводниковые транзисторы, работающие в качестве силовых ключей, позволяют не только усилить сигнал, но и произвести коммутацию. Они открываются и закрываются, а в паре с ШИМ-модулятором создают практически чистую синусоиду.
3. Алюминиевые радиаторы с большой площадью поверхности. Чем выше мощность устройства, тем большая площадь радиатора необходима.
4. Фольгированный материал, на котором производится монтаж всех элементов. При желании, конечно, можно выполнить навесной монтаж, но он займет слишком много места. Такой самодельный инвертор 12-220 своими руками можно сделать за несколько минут, но пользоваться им будет небезопасно, если не принять меры.
5. Пассивные элементы – резисторы, конденсаторы.
6. Соединительные провода.

При изготовлении устройства также может потребоваться несколько электромагнитных реле для проведения коммутации. Между прочим, можно решить, что вместо силовых ключей допустимо использование простых электромагнитных реле. Есть только одно но – скорость коммутации очень высокая (40-60 тыс. срабатываний в секунду). Поэтому электромеханические устройства не справляются с такой задачей.

Простейший повышающий DC-DC преобразователь

Рубрики:
Своими руками

Yuriy

Здравствуйте, дорогие друзья. Сегодня я хочу поделиться с вами еще одной, гениальной в своей простоте, схемой повышающего DC-DC преобразователя (о первой схеме я писал в статье Простейшая схема питания светодиода от батарейки АА или ААА). Основываясь на этой схеме, я собрал два устройства. Первое устройство я обозвал «Модуль Чаплыгина«. Изображение этого модуля вы видите выше. Второе устройство представляет собой имитацию батареи «Крона«.

Автором приведенной ниже схемы (в несколько измененном виде) является А. Чаплыгин. Смотрите: А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

Двухтактный генератор импульсов, в котором за счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя, собран на транзисторах VT1 и VT2 (КТ837К). Ток положительной обратной связи протекает через обмотки III и IV трансформатора Т1 и нагрузку, подключенную к конденсатору С2.  Роль диодов, выпрямляющих выходное напряжение, выполняют эмиттерные переходы транзисторов. Особенностью генератора является срыв колебаний при отсутствии нагрузки, что автоматически решает проблему управления питанием. Проще говоря, такой преобразователь будет сам включаться тогда, когда от него потребуется что-нибудь запитать, и выключаться, когда нагрузка будет отключена. То есть, батарея питания может быть постоянно подключена к схеме и практически не расходоваться при отключенной нагрузке! При заданных входном UВx. и выходном UBыx. напряжениях и числе витков обмоток I и II (w1) необходимое число витков обмоток III и IV (w2) с достаточной точностью можно рассчитать по формуле:  w2=w1 (UВых. — UBх. + 0,9)/(UВx — 0,5). Конденсаторы имеют следующие номиналы. С1: 10-100 мкф, 6.3 В. С2: 10-100 мкф, 16 В.

Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки!!!) и обратного напряжения эмиттер — база (оно должно быть больше удвоенной разности входного и выходного напряжений!!!).

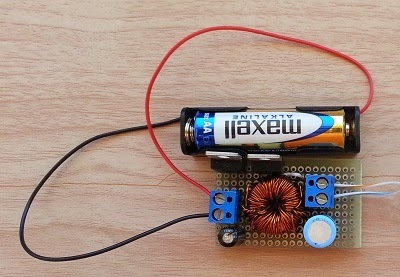

Модуль Чаплыгина я собрал для того, чтобы сделать устройство для подзарядки своего смартфона в походных условиях, когда смартфон нельзя зарядить от розетки 220 В. Но увы… Максимум, что удалось выжать, используя 8 батареек соединенных параллельно, это около 350-375 мА зарядного тока при 4.75 В. выходного напряжения! Хотя телефон Nokia моей жены удается подзаряжать таким устройством. Без нагрузки мой Модуль Чаплыгина выдает 7 В. при входном напряжении 1.5 В. Он собран на транзисторах КТ837К.
