Как подключить домофон своими руками

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.

   Для удобства крепления монитора видеодомофона в комплекте поставки находится металлический кронштейн

4. Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.

   Для подключения видеодомофона используется четырёхпроводный кабель, одна жила которого должна быть в экранирующей оплётке

5. Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Особенности установки электромагнитного замка

Электромагнитные замки различаются по методике посадки на дверное полотно.

Существуют схемы:

1. монтажа в вырез с накладками прочных частей корпуса на поверхность створки;
2. установки во внутреннюю полость двери с обязательным выводом магнитной площадки заподлицо с поверхностью.

Первый вариант установки требует меньше навыков столяра, но может вызвать трудности при работе с металлической дверью.

Монтаж электромагнитного замка

Второй — отличается большей точностью, потребует профессиональных навыков для создания выемки в деревянной двери.

Для фиксации замка используется ручной инструмент, саморезы и другой тип разборного соединения. Приваривать запорный механизм к двери — крайне не рекомендуется.

Провод для подключения рекомендуется размещать либо по торцу створки, либо так, чтобы его скрывали обналичники. Также, можно провести трассу внутри накладного кабельного канала.

Установка и подключение своими руками

Преимущества заказа установки домофонов в квартире от компании Service-Domofon

Благодаря своему богатому опыту работы в данном сегменте рынка РФ компания «Service-Domofon» предоставляет полноценный комплекс услуг, связанных с монтажом домофонных систем.

Установка домофонов в квартире – обязательная процедура, сопутствующая этому процессу. Без осуществления произведения разводки кабелей и установки необходимого оборудования в каждой квартире домофонные системы работать не будут!

По желанию клиента на его частной территории может быть установлено простое голосовое устройство или современный переговорный прибор с видео связью. Также, вы можете воспользоваться услугой монтажа дополнительной камеры наблюдения, а также системы домофона на вашем этаже. Это позволит осуществлять контроль над лестничной площадкой.

Возможно, вас заинтересует установка домофонов:

Помимо услуг по монтажу наша компания занимается так же обслуживанием домофонов

Подводные камни IP-домофона

Пару слов о преимуществах и недостатках цифровых технологий в среде видеодомофонов. Из достоинств: огромный функционал, удалённый доступ, интеграция с другими системами и открытая инфраструктура.

Недостатков не много, но они, весьма, существенны и могут повлиять на конечный выбор.

• Во-первых, вопрос цены: IP-домофоны, как мониторы и дополнительные камеры имеют высокую стоимость. Интеграция с аналоговыми системами, также требуют весомых затрат на услуги монтажа и покупку переходников.
• Во-вторых, небольшая распространённость данной технологии оставила пользователей без грамотной и оперативной технической поддержки.
• В-третьих, как и все цифровые устройства, IP-домофоны подключены к сети Интернет, поэтому требуют отдельного внимания в вопросах безопасности. И это даже не столько недостаток, сколько важнейший момент, которым часто пренебрегают и увеличивают, таким образом, шансы на взлом.

О защите IP-домофонов, мы подготовили специальное видео:

Основные требования к кабелю для видеодомофона

Прокладка провода для видеомагнитофона – одна из строительных работ, поэтому требования жестко регламентированы:

• так как электромагнитное поле, создаваемое проводом, влияет на работу приборов, для системы берут только экранированные кабели;
• чем больше расстояние между общей вызывающей панелью и абонентской, тем больше должно быть сечение;
• изоляция должна быть целой. Участки с поврежденной оболочкой нужно немедленно заменить;
• чем хуже погодные условия в районе, тем выше должен быть уровень защиты.

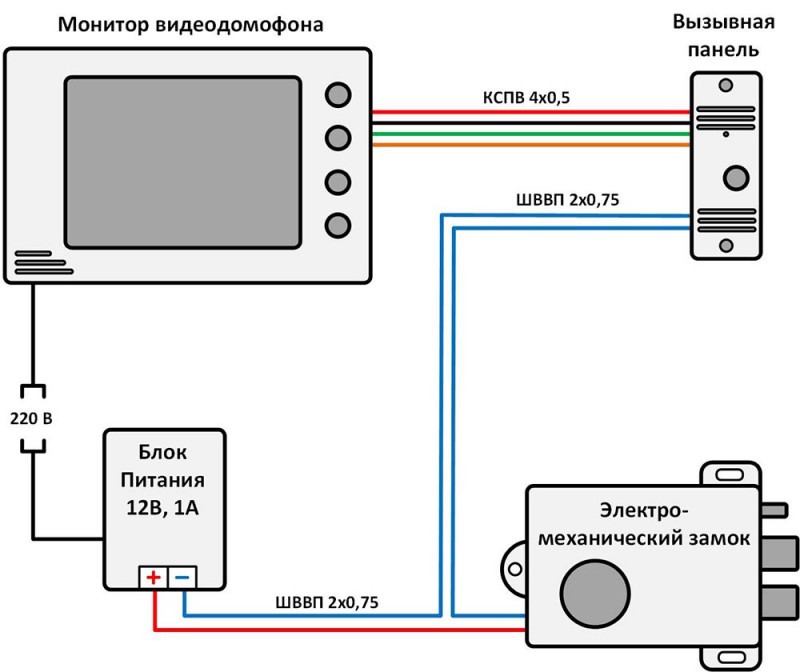

Кабель для видеодомофона с электромеханическим замком

Составляющие системы домофона с электромеханическим замком

К видеодомофону можно подключить электромеханический или электромагнитный замок. Первый надежнее: при отсутствии электричества дверь остается закрытой. Электромагнитный замок требует постоянного питания и при отключении тока перестает работать.

Если электронный замок подключают к домофону, необходимо обеспечить его током, так как обычной батареи из абонентского блока будет недостаточно. В качестве кабеля для бытового видеодомофона с электромеханическим замком используют один и тот же провод – типа UTP. Лучше выбрать вариант, в котором провода, по которым подается ток, были из двух скрученных жил.

Для питания электрозамка нужно напряжение не более 24 В.

Кабель для видеодомофона 4-жильный

Экранированный 4-жильный кабель для домофона

Для такого устройства требуется только 4-жильный вариант: 2 проводника обеспечивают передачу звука, 2 – изображения. Если провод укладывают в доме, можно использовать кабель с фольгированным экраном. Если линию прокладывают на улице, нужен коаксиальный.

Кабель включает 4 токопроводящие жилы и экранирующую оболочку. Она расположена соосно проводнику и разделена изолирующим полимером – полиэтиленом или полипропиленом. Строение сложное: медная или стальная жила изолирована слоем полиэтилена, покрыта фольгой и оплеткой из меди или алюминия. Последний слой – резиновая или пластиковая изоляция.

Кабель для подключения видеодомофона и вызывной панели

Каким кабелем подключить панель и видеодомофон, зависит от расстояния. Чем больше дистанция, тем выше должна быть проводящая способность. Общие рекомендации:

• Для небольших расстояний – до 20 м, берут витую пару. Она представляет собой 2 проводника, скрученных вместе и изолированных полиэтиленовой оболочкой.
• При дистанции до 40 м удобно использовать комбинированный проводник.
• При расстоянии до 50 м подойдут коаксиальные.
• Если дистанция больше, коаксиальный комбинируют с отдельным питающим проводом.

Кабели от известных производителей предпочтительнее.

Видеодомофон – ваше надежное будущее

Возможно, вам также придется собирать данную систему по частям.
Замок Выбор замка зависит от желаемого функционала. При этом все провода должны располагаться в экранированной оплетке, исключающей возможные помехи. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.
Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.
Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП. При протяжке линии в зоне металлических конструкций — пластиковая трубка или кабельный канал устанавливаются обязательно. Промышленность выпускает специализированные кабели для СКУД. Предпоследним этапом является соединение всех устройств в единую сеть.
Подключение видеодомофона в частном доме должно делаться согласно схеме и рекомендациям, приведенным в документации к купленной системе. Соединить замок, блок питания и домофон можно двухжильным кабелем с сечением не менее 0,75 кв. При таких особенностях функционирования злоумышленникам достаточно обесточить дом, чтобы замок открылся. В частном доме для него выбирают защищенное от влаги место, по возможности монтируют короб с дверкой.

При необходимости также производится установка экрана, через монитор может производиться оптический контроль; Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети; После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности. Каждая трубка в свою очередь оснащена микросхемами. К каждому модулю подключается четырехжильный провод в соответствующий разъем.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Благодаря видеодомофону можно не только слышать, но и видеть визитера, находясь в нескольких десятках метров от него. Сложностей у пользователей практически не возникает. Связь между отдельными блоками осуществляется по радиоканалу или посредством беспроводных компьютерных протоколов.

Она располагается на высоте около см от уровня земли. Подключение схема это четко иллюстрирует выполняется благодаря незамысловатой цепи: сеть-блок питания-замок-домофон-сеть.
Домофон в частном доме — провода

Как смонтировать домофон в квартире

Принцип подключения домофона в квартире мало чем отличается от частного дома. Единственное, значительно увеличивается метраж кабелей, а также требуется специальная коммутационная аппаратура для связи всех абонентов с вызывной панелью. Теперь подробнее. Начнем традиционно со схемы:

Стоит отметить, что на входной двери в подъезде обычно устанавливается магнитный замок, с большой силой удержания.

Пожалуй, самый сложный этап – это подключить домофон к вызывной панели на входе в парадную. Начинаем с прокладки кабеля от квартиры к щитку, расположенному на лестничной площадке. Ведем провод от квартиры до щитка, укладывая его в пластиковый кабель-канал, затем аккуратно спускаем вниз по шахте подъездного щитка до первого этажа. Далее, укладывая в гофру, ведем к панели вызова или же к месту установки коммутатора.

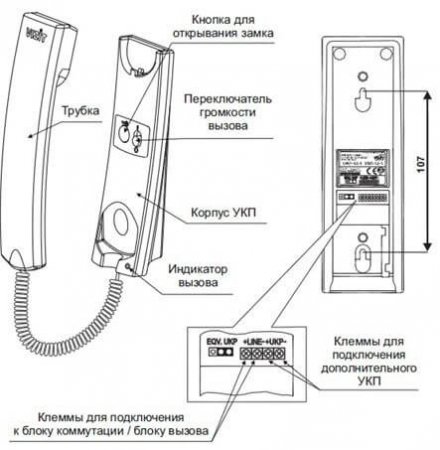

Затем необходимо установить и подключить трубку. Место установки должно быть удобным и доступным – как и в случае с видеодомофоном в частном доме это стена около входной двери. Прикручиваем ее саморезами в заранее забитые дюбеля. Перейдем к подключению домофона в квартире. Сняв переднюю лицевую крышку, увидим клеммы. Их может быть две или четыре, в зависимости от выбранного типа устройства. Наличие четырех клемм говорит о возможности подключения еще одной дополнительной переговорной трубки. На фото показано порядок подсоединения:

Также можно организовать более простое подключение, когда вызывное устройство монтируется непосредственно за входной квартирной дверью, как на картинке:

В такой схеме отсутствует электрозамок, а система используется лишь для видеосвязи.

В завершение статьи хотелось бы поговорить о том, какими проводами пользоваться. Как было сказано выше, для подключения видеодомофона используйте сигнальные кабели типа КВК П 2 2х0,75 или витую пару FTP 4x2x0,51. Присоединить аудиотрубку можно двухжильным телефонным проводом или витой парой. Для запитки электрозамка подойдет двухжильный кабель ШВВП 2х0,75.

Также отметим один важный нюанс касаемо электрозамков, связанный с доступом в помещение. При отключении электроэнергии электромагнитный замок перестанет работать и дверь откроется автоматически, электромеханический же все равно будет оставаться закрытым

Помните об этой важной детали как на этапе эксплуатации, так и в процессе выбора комплекта для собственных условий

Вот по такому принципу производится установка и подключение домофона своими руками. Как вы видите, в частном доме и квартире не сложно самостоятельно выполнить монтаж, главное знать предоставленные правила и иметь под рукой подходящий инструмент!

Будет интересно прочитать:

• Инструменты электрика — список
• Цвета проводов в электропроводке
• Как правильно штробить стены

Особенности домофонов Метаком

Организация видеонаблюдения

В качестве дополнительной защиты жилища имеет смысл установить не только домофон, но и систему видеонаблюдения. Первый будет охранять дом вместе с хозяевами, вторая — в их отсутствие.

Выбирая камеру видеонаблюдения для квартир и частных домов, необходимо прежде всего определиться с основной задачей, которую она будет выполнять:

• наблюдение за подъездной лестничной клеткой;
• наблюдение за квартирой/коттеджем изнутри в отсутствие жильцов;
• наблюдение за придомовой территорией снаружи;
• фиксация и сохранение перемещений, попадающих в обзор.

Установленная система видеонаблюдения играет также роль «пассивного охранника» — возможно, что, заметив камеры, злоумышленники откажутся от своих планов.

Важно: В своей квартире или частном доме охранное видеонаблюдение можно установить без всяких проблем, поскольку это территория частная и жильцы вправе наблюдать, снимать и записывать на ней все, что угодно. Не будет проблем и с установкой видеоустройств на придомовом/приусадебном участке

Не будет проблем и с установкой видеоустройств на придомовом/приусадебном участке.

А вот в подъезде и на лестничной площадке, чтобы установить систему видеонаблюдения, потребуется предварительная юридическая консультация и возможно получение согласия всех жильцов на установку. Но это не имеет отношения к скрытым видеокамерам — их установка запрещена действующим законодательством. Кстати, видеоглазок в двери, который окажется подсоединенным к регистрирующему устройству, также будет объявлен вне закона, если кто-то поставит себе такую цель.

Что касается непосредственно установки системы видеонаблюдения, то лучше бы доверить это дело профессионалам. Однако, если есть желание сократить расходы, можно осуществить монтаж и своими силами. Главное, действовать, придерживаясь соответствующей инструкции.

Подключение электронного замка к домофону

В цифровых домофонах передача сигнального звонка осуществляется через двухпроводную линию. Блок питания для видеодомофона Современные системы реализуют сразу три типа распределения питания: с одним питающим кабелем, с блоком преобразования внутри переговорного устройства или внутреннего монитора; с одним внешним блоком питания, располагаемым внутри помещения; с отдельным блоком преобразования, к которому подключается вызывная панель или электромагнитный, электромеханический замок.
В этот момент контроллер запоминает номер ключа. Это идеальный вариант для общественного учреждения, чтобы люди могли выйти.
Закладка проводов при монтаже видеодомофона В случае, если отдельные составляющие системы предусматривают вкладную установку — под них выбивают соответствующие углубления в стенах, вырезы в дверной коробке и другие достаточные по размеру места. Данный провод обладает несколькими парами проводников с одной жилой.
Электромагнитный замок разблокируется при отключении питания. Принцип действия электромеханического замка основан на перемещении ригеля, который удерживает дверь в запертом состоянии. Цветные модели снабжены экраном размером диагонали от 10 см и трубкой или кнопкой громкой связи для ответа на вызов.
Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. При отключении питания он остается в закрытом состоянии.

Подбор оборудования для комплекта

Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка. Не стоит покупать кабель пятой категории, предназначенный для высокочастотного сигнала. Электромеханический замок имеет кнопку ручного открытия, поэтому злоумышленники могут войти незамеченными, перегнувшись через калитку или дотянувшись до кнопки через щели в полотне Электромагнитный замок Замок электромагнитного действия предназначен для закрытия двери или калитки и держит их закрытыми посредством мощной электромагнитной платы, притягивающей к себе стальную пластинку, установленную на двери или калитке.

Замок Выбор замка зависит от желаемого функционала. Кабель КСПВ хорошо подходит для аудиодомофонов.

Ответ на вопрос, как подключить видеодомофон, обязательно должен содержать информацию об удобном месте монтажа вызывной панели. Единственное, о чем нужно помнить — это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже.
Монтаж видеодомофона своими руками на примере

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Установка уличной панели вызова

Чтобы правильно смонтировать данный элемент устройства, нужно:

1. Правильно выбрать место под него. Это должны быть стена или столб. Расстояние от земли — не ниже 1,6 м.
2. Для накладных моделей нужно отметить места будущего крепежа. А для встраиваемых — прочертить линии штрабы и сделать отметки о расположении встраиваемой коробки.
3. Проштробить поверхность, учитывая толщину встраиваемого устройства, а также толщину гофрированной трубы.
4. Установить встраиваемую коробку в получившееся углубление и зафиксировать там цементом.
5. Гофрированную трубу потребуется разместить в штрабу и там прижать ее, используя гвозди.
6. Далее предварительно смоченная водой штраба заделывается цементом (гвозди нужно извлекать по мере продвижения отделки).
7. Излишки смеси необходимо удалить, поверхность заровнять и дать ей высохнуть.
8. Провода надо отрезать до требуемой длины и подсоединить их к устройству, точно придерживаясь схемы, которой укомплектован любой домофон.

Фотогалерея

Что внутри домофона? Изучаем устройство и схему подключения

Домофоны являются одной из разновидностей систем контроля доступа. Люди старшего поколения могли впервые увидеть домофоны в иностранных фильмах 70-х годов. Герои картин подходили к подъездам домов, выбирали кнопку с фамилией нужного им человека, нажимали ее, разговаривали с жильцом. По его разрешению входная дверь открывалась, и люди заходили внутрь здания. В 90-е год зарубежная диковинка превратилась в привычный атрибут нашей жизни. Сначала многоквартирные дома, а затем частные домовладения стали оснащаться домофонными системами. Применение домофонов увеличило уровень безопасности граждан.

В этом материале мы постараемся познакомить читателя с устройством домофонов, принципом действия и назначением его основных узлов.

Описание схемы монтажа устройств

Схемы подключения видеодомофона к электромагнитному замку или только с голосовой коммуникацией — просты даже для людей, не обладающих квалификацией электрика.

Схема функционирования домофона

В систему включены следующие элементы:

1. блок трубки дисплея. Устанавливается внутри помещения при входе;
2. блок питания, аккумуляторные элементы — могут устанавливаться в любом удобном месте, однако советуем разместить их максимально близко к трубке, дабы кабели имели меньшую длину;
3. панель для вызова абонента;
4. электромагнитный замок.

Соединительный провод выбираются исходя из мощности устройства: после того как досконально изучена информация тех. назначения, размещенная в паспорте на монитор, замок и домофон — нужно приобрести наиболее мощный провод из рекомендуемых в спецификации.

Схематический план электромагнитного замка

Для многих модификаций достаточно применить провода из 2-х жил, для размещения в доме советуем применять кабеля в малодымной обмотке, для уличной прокладки — работающие в глубине земли.

Все сегменты цифровой системы присоединяются исходя из маркировки клемм или исходя из цветовой гаммы проводов.

Аспекты монтажа электрозамка с магнитом

Замки, снабженные магнитоэлектрическим запирающим устройством, различаются исходя из методики посадки на полотно двери.

Сегодня распространены следующие план-схемы:

1. монтаж в прорез с накладками на поверхность дверного полотна или створки;
2. монтаж во внутреннюю дверную полость с отводом площадки с запирающим магнитом заподлицо.

Для фиксации тела запирающего устройства применяется обычные инструменты и саморезы. Использовать сварку в качестве фиксации замка настоятельно не рекомендуем.

Провод нужный для работы рекомендуется помещать в торце полотна, либо так, чтобы он был скрыт от глаз обналичниками.

Монтаж панели вызова абонента

Конкретное месторасположение вызывной панели, напрямую зависит от предпочтений владельца помещения.  Но в этом случае хозяину не стоит забывать про здравым смысл и сделать таким образом, чтобы нажать клавишу вызова и попасть в область захвата камеры было просто среднестатистическому человеку. Больше никаких действий от обычных посетителей не нужно.

Размещение коммуникационной панель происходит таким образом, чтобы все ее составные элементы (кроме наружной) были скрыты для намеренного вывода из строя с целью взлома всей системы, а также быть защищенной от попадания воды. Для подсоединения стоит запланировать кабельную проводку. Принцип их соединения четко описан в инструкции.

Монтаж коммуникационной панели (цветовая схема)

• красный провод— для зуммера;
• коричневый необходим для функционирования замка;
• красный для питания на плюс;
• зеленый — световой сигнализацию;
• желтый сочленен с деблокирующей кнопкой (внутри зоны охраны);
• оранжевый регулирует работу датчика закрытия створки;
• белый подсоединяется напрямую к ключу.

Провод черного цвета — маркировка контакта для подключения всех системных элементов, присоединяется к минусу. При затруднении при первоначальной прокладке советуем использовать кабель каналы из прочных материалов, таких как алюминий. Конкретная схема подключения всегда приводится в паспорте изделия.

Схемы подключения электромагнитного замка к домофону

На приобретенном электромагнитном устройстве число контактов может разниться.

В случае, когда производитель замка при маркировке берет за основу стандартизированный маркировочный принцип, цвета клемм соответствуют:

• зеленый — управление и деблокирование;
• черный —контроля работы (нулевой провод);
• синий, желтый — необходимы для передачи любых типов сигналов.

Схема подключения электромагнитного замка к видеодомофону

Профилактика появления насекомых

Появление незваных гостей в ванной можно предотвратить, используя профилактические меры:

• содержание ванной, санузла в чистоте и сухости;
• регулярная очистка от грязи вентиляционных шахт;
• срочное устранение протечек водопроводной системы;
• недопущение образования плесени путем просушки влажных углов и обработки их раствором хлорки;
• герметичное хранение крупы и других сыпучих продуктов;
• своевременный вынос мусора и остатков пищи.

Особое внимание следует обратить на трещины, щели, отстающие от стен обои и плинтусы, в которых любят селиться насекомые. Эти неполадки необходимо устранить

Итоги

Домофоны Vizit – надежные устройства, которые характеризуются стабильной работой в различных условиях. Однако неприятности в виде поломок все же иногда случаются. Если такая проблема не обошла вас стороной, трубку домофона вы всегда можете попробовать починить самостоятельно, опираясь на советы, приведенные выше. Не уверены в своих технических знаниях и навыках? Нет желания рисковать? Лучше обратитесь в сервисную поддержку. Мастера, которые занимаются сервисным обслуживанием домофонных систем, произведут диагностику устройства, которое вышло из строя, и выявят причину поломки. В своей работе они используют специальное оборудование для диагностики и настройки домофонов. Когда будет известно, что именно перестало работать, квалифицированный специалист сообщит, что именно необходимо сделать – отремонтировать трубку, купив новые запчасти, или же полностью заменить устройство.

Стоит отметить, что стоимость трубки невысока, поэтому при серьезных поломках, как правило, специалисты рекомендуют установить новый прибор, который будет работать долго и без проблем, не доставляя пользователю каких-либо неудобств.
