Как отремонтировать паяльную лампу

Виды паяльных ламп и их цена

Главное видовое деление паяльных ламп выполняется по типу используемого топлива:

Бензиновые

Температура создаваемого пламени более 1 тыс. градусов, для настройки подачи топлива устройства оснащаются винтом.

Такие изделия имеют классическую компоновку из топливной емкости с установленной сверху неподвижно горелкой.

Реже встречаются модели с выносной горелкой.

Керосиновые

Конструктивно аналогичны предыдущему варианту, в основном используются для плавки припоев и прогрева больших паяльников.

Отличие заключается в увеличенном диаметре форсунки, а у старых моделей еще и наличием эжектора со змеевиком, что приводит к интенсивному разогреву топлива.

Конструктивные различия обусловлены разной температурой горения бензина и керосина.

Спиртовые

Используются редко, производятся ограниченными партиями, представляют собой мини паяльную лампу с объемом топливного бачка не более 200 мл.

Применяются для точных работ, в частности при пайке ювелирных изделий.

Их практически полностью вытеснили модели, функционирующие на газу.

В продаже редко, но все же встречается дизельная паяльная лампа, работающая на солярке, но она очень требовательна к температуре окружающей среды, и менее практична, нежели другие варианты.

Форсуночные паяльные лампы, то есть модели, работающие на жидком топливе, могут иметь стальное или чугунное сопло.

Последние обеспечивают более стабильную работу, менее подвержены прогоранию.

Еще одна классификация устройств – по наличию насоса:

• Паяльные лампы с насосом – варианты, заправляемые бензином и керосином. Подача топлива обеспечивается посредством создания давления в бачке встроенным насосом.
• Модели без насоса – все варианты, работающие на спирту, некоторые бензиновые миниатюрные модели. Их особенность кроется в небольшом размере топливного резервуара, сверху которого под самой горелкой находится желоб. В него наливается и поджигается топливо при розжиге. Постепенно резервуар прогревается, за счет чего повышается температура внутри него, а значит и давление, происходит интенсивное испарение топлива, его поступление в форсунку. После разгорания пламени, резервуар прогревается уже от работающей горелки.

Кроме жидкотопливных паяльных ламп, стоимость которых обычно составляет 800 – 1300 рублей, не менее распространены газовые модели.

Газовые паяльные лампы

Работают без накачки воздуха, так как емкость под топливо изначально имеет внутри избыточное давление горючего вещества, зачастую бутана, пропана, изобутана.

Газовая паяльная лампа может запитываться от одноразового, либо же от заправляемого баллона.

Корпус устройства может быть как пластиковый, так и металлический.

Стоимость варьируется в широких пределах, может составлять 1500 – 3000 рублей и выше.

Универсальные паяльные лампы способны функционировать с газовыми баллонами двух видов.

Баллоны подключаются к горелке посредством резьбового крепежа, причем возможно применение посредника в виде удлинительного шланга.

Следует отметить, что паяльные лампы – компактные переносные устройства, что является несомненным плюсом при их эксплуатации.

Исключением становятся газовые горелки, подключаемые к бытовому баллону, которым оснащаются кухонные плиты, посредством шланга.

Применение паяльной лампы

Еще некоторое время назад паяльная лампа применялась везде, где нужно было сильно нагреть материал, поскольку альтернативы инструменту не было. Сейчас во многом лампу заменяют более современные инструменты, с которыми проще и безопасней. Но иногда так бывает, что воспользоваться плодами современного прогресса нет возможности, как например отсутствие электричества, или невозможность использование газового прибора на морозе.

Паяльная лампа используется для:

• Нагрева элементов и плавления припоя;
• Сварка материалов с температурой плавления от 1000 градусов;
• Плавление материалов с температурой плавления 800-900 градусов;
• Выжигание старого лакокрасочного покрытия с металла;
• Разогрев замерзшей воды в трубах и канализации;
• Подогрев двигателей внутреннего сгорания для запуска на низких температурах;
• Разборка ржавых резьбовых соединений;
• Осмоление шерсти на тушах животных.

Что заливать в паяльную лампу?

С теоритической точки зрения, бензиновая паяльная лампа способна обрабатывать любую испаряющуюся жидкость: нефть, растворители, бензин, керосин, дизель. Однако стоит заметить, что использование низкокачественного топлива быстро забьет форсунку и испаритель. Поэтому рекомендуется использовать только хорошо очищенное горючее, которое соответствует типу лампы.

Потребителям стоит знать, что заливать в бензиновую лампу керосин крайне нежелательно, так как топливо не будет успевать испаряться и лампа начнет плеваться горящей жидкостью, как огнемет. Поэтому заливать в бензиновую лампу рекомендуется только чистый бензин, приобрести который можно в хозяйственных магазинах. При больших объемах работы можно использовать автомобильный бензин, который отличается чистотой и отсутствием различных присадок.

Как правильно разжечь лампу?

Работать с бензиновой паяльной лампой нужно только на открытом воздухе. При необходимости провести работы можно и в помещении, но для этого нужно обеспечить хорошую циркуляцию воздуха. Эксплуатация лампы:

• Лампу нужно заправлять чистым топливом в объеме ? от объема резервуара. Оставшаяся часть заполняется воздухом, чтобы создать в лампе необходимое давление.
• Бензиновая паяльная лампа имеет небольшое избыточное давление 6-10 качков насоса.
• В ванночку горелки наливается чистое жидкое топливо, горящее без копоти (теоретически —этиловый спирт). Практически в ванночку горелки наливают тот же бензин, что и в резервуар. После этого топливо в ванночке поджигается для первичного прогрева испарителя. Во время прогрева лампа должна находиться в защищенном от ветра месте.
• По мере прогревания испарителя подачу топлива можно увеличивать. А чтобы быстро прогреть паяльную лампу можно поставить соплом к массивному негорючему предмету.
• В процессе работы размер факела можно регулировать с помощью запорной иглы. Если возникают перебои в работе или гаснет пламя, нужно проверить чистоту форсунки.
• Погасить паяльную лампу поможет запорная игла.

Правила эксплуатации паяльной лампы

Бензиновая паяльная лампа – это пожароопасный и потенциально взрывоопасный инструмент

Поэтому при работе с лампой важно следовать таким правилам:

• Запрещено использовать лампу при утечке топлива или паров;
• Не рекомендуется использовать топливо, не соответствующее типу лампы;
• Длительная работа приводит к перегреву корпуса, что может привести к взрыву;
• Нельзя работать лампой если неисправен предохранительный клапан или манометр;
• Заправку и слив топлива проводят только в остывшей лампе.
• Работать в помещении лампой крайне нежелательно из-за выхлопа.

Соблюдая правила безопасности при работе с паяльной лампой, вы обезопасите себя от нежелательных и травматических ситуаций и продлите срок службы своему инструменту

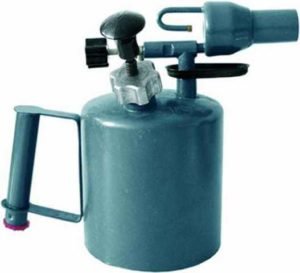

Что собой представляет бензиновая паяльная лампа

Функциональность паяльного приспособления с заливкой топлива основана на нагреве механизма. Лучшее вещество для заправки – преобразующееся во время горения в газ. Из форсунки появляется струя, взаимодействующая с воздушным потоком и формирующая пламя.

В паяльную лампу входят 2 компонента:

• резервуар;
• горелка – отвечающая за движение воздуха и распадающихся продуктов, образованных во время горения.

Хитрая конструкция паяльной лампы создает нужную тягу. В резервуар заливают топливный состав. Далее прикрывают емкость крышкой с уплотнителем. Сверху выкладывается горелка. Человек воздействует на насос, который, в свою очередь, создает избыточное давление. Топливо выходит и подступает к форсунке. Когда топливо двигается по трубке, омываемой огнем, оно греется и по законам физики испаряется. Полноценность сгорания устанавливается в высоких показателях.

Схему устройства можно увидеть на рисунке ниже.

Технические характеристики паяльной лампы работающей на бензине

Устройство,комплектация и вес паяльной лампы зависит от модели.

Паяльная лампа является полезным в домашнем хозяйстве инструментом. Выпускаемые в России модели инструмента имеют различные технические параметры и расход горючего. Существует несколько параметров, которые характеризуют эти приборы. Для того чтобы правильно выбрать подходящую модель инструмента требуется ознакомиться с техническими параметрами изделий. Общими параметрами для всех устройств являются следующие:

• емкость топливного резервуара;
• установленный показатель максимального наполнения топливного резервуара;
• предельное давление допустимое в процессе работы;
• расход топлива;
• диаметр резервуара;
• масса устройства без топлива;
• наличие гарантий завода-изготовителя;
• срок службы устройства.

Технические характеристики приспособления определяют популярность моделей паяльных ламп. Наиболее популярными являются приспособления, имеющие объем резервуара около 2 литров. Эти модели установленный показатель максимального заполнения имеют в районе 1,5-1,8 литра, предельно допустимое давление в процессе работы равно 0,3 МПа. Расход топлива большинства наиболее распространенных моделей составляет 1,2 литра в час. Масса таких паяльных ламп в сухом не заправленном виде составляет около 2 килограммов. Большинство производителей этих изделий дают гарантию на свою продукцию на протяжении одного года. Срок службы большинства изделий изготавливаемых российскими производителями составляет 5 лет.

Паяльная лампа. Область применения и принцип работы

Паяльная лампа – изобретение относительно давнее, мало кто знает, что в 2031 году все желающие смогут отпраздновать круглую дату, 150-летие со дня создания данного полезного прибора Карлом Рикардом. Надо сказать, что за все прошедшее время конструкция прибора не изменилась и, не смотря на появление новых, современных инструментов, таких как промышленный фен, актуальность паяльной лампы сохраняется, а в некоторых случаях без нее и вовсе невозможно обойтись.

Где применяется лампа?

• Различные виды пайки вплоть до высокотемпературной твердыми припоями, поскольку температура пламени достаточно высокая до 1100 о С.
• Для легкоплавких материалов возможна даже сварка.
• Удаление старой краски с оконных рам путем ее разогрева и соскабливания. Удовольствие малоприятное из-за резкого запаха, выделяемого сгорающим ЛКП, зато эффективное.
• В деле ремонта, чтобы разобрать заржавевшие металлоконструкции или раскрутить заклинивший болт.
• На природе можно использовать для приготовления еды с применением нехитрого приспособления в виде изогнутой под 90 градусов трубы, надетой на горелку.
• Для смоления свиных туш
• Прочее (зависит от фантазии).

Лампа может заправляться различными горючими смесями жидких или легких углеводородов, либо же веществами, представляющими собой органические соединения, смесями газов: спирты, керосин, бензин, природный газ и т.д. Чаще всего используются бензиновые паяльные лампы и все большую популярность приобретают лампы, которые заправляют природным газом, они также конструктивно устроены совершенно по-другому, чем классическая конструкция.

Габариты приборов могут разниться в зависимости от размеров резервуара, в который заправляется топливо. Максимальный объем резервуара может быть до 2 литров, однако, учитывая, что «под завязку» заполненная лампа не будет работать (нужно оставить место для нагнетания воздуха и образования паров), эта величина корректируется до 1,8 л.

Используйте только качественное топливо для паяльных ламп. Например, спецбензин или бензин с октановым числом не менее 80. Низкокачественное топливо может создать взрывоопасную ситуацию, привести к засорению форсунки и преждевременному выходу прибора из строя.

Конструктивные особенности бензиновой лампы

Лампа состоит из двух частей: топливного резервуара и эжектора на выходе из которого происходит сгорание топливовоздушной смеси. Бензин заливается в лампу через специальное круглое отверстие в баке, которое затем герметично закрывается заглушкой. Герметичность обеспечивается резиновым уплотнителем.

С помощью встроенного насоса в резервуаре создается избыточное давление – это необходимо для того, чтобы обеспечить поступление бензиновых паров в эжектор. С помощью вентиля регулируется мощность лампы и величина пламени. Для керосиновых или спиртовых паяльных лам в конструкцию добавляется испаритель.

Для запуска лампы под горелкой –эжектором предусмотрено блюдце. В него наливают бензин, который затем поджигают. Занявшееся пламя нагревает эжектор. Внутри прибора образуются пары бензина, которые, благодаря избыточному давлению, созданному заблаговременно с помощью насоса, вытесняются в эжектор и, пройдя через форсунку, воспламеняются с образованием факела. Горение паров поддерживается путем подсоса воздуха в область сгорания.

В процессе разогрева лампы воздух с помощью насоса в целях безопасности в резервуар не закачивается, а валик –регулятор находится в положение «выключено». Валик-регулятор открывается только после достижения на горелке и испарителе достаточной температуры.

Какова периодичность проверки паяльных ламп?

Паяльная лампа – источник повышенной опасности, поэтому для её эксплуатации придерживаются следующих правил:

1. Не используют для применения низкооктановый бензин.
2. Не эксплуатируют устройство при наличии утечек и резкого повышения температуры бачка, а также в неудовлетворительно проветриваемом помещении.
3. Не ведут дозаправку лампы во время её эксплуатации, либо сразу после применения.
4. Периодически производят ревизию лампы.

Периодичность технического обслуживания устанавливается следующей:

• С целью полной проверки гидравлических систем подачи бензина – не реже раза в год.
• С целью проверки герметичности и плотности соединений – не реже раза в месяц.
• Для проверки устойчивости факела – каждый раз перед очередным применением, когда корпус лампы полностью остыл.

Цена бензиновых паяльных ламп определяется их комплектацией, развиваемой тепловой мощностью и объёмом топливного бачка. Она колеблется в диапазоне 800… 1000 руб.

Как пользоваться паяльной лампой?

Приведем небольшую инструкцию по использованию паяльной лампы.

Желательно работать такой лампой только на открытом воздухе. Хотя и допускается ее применение для кратковременных работ в закрытых помещениях, все же лучше этого не делать. Если все-таки этого не избежать, то нужно заранее обезопасить себя от возможных неприятностей: необходимо обеспечить хорошее проветривание, подложить под место работы лампой металлический поддон на случай утечки топлива, и конечно поставить неподалеку огнетушитель.

Для запуска лампы нужно проделать следующие действия:

• заправить бак топливом на 3/4 от объема
• сделать около 10-ти быстрых движений нагнетательным насосом для создания давления в баке
• налить в чашку для подогрева горелки бензин или спирт и поджечь, обеспечив отсутствие сквозняков в процессе горения
• после сгорания бензина или спирта в чашке нужно медленно открыть кран для подачи топлива в газообразном состоянии. Если топливо выходит в виде капель, а не газа, необходимо повторить процесс подогрева горелки
• достигнув газообразной струи топлива, необходимо произвести его поджиг и немного подождать, пока горелка разогреется еще сильнее
• регулировку пламени нужно осуществлять, вращая кран
• если пламя нестабильно или тухнет, значит засорилась форсунка — для дальнейшей работы ее необходимо прочистить
• для завершения работы нужно закрыть кран. После остывания лампы следует выпустить воздух из бака

Как работает паяльная лампа?

Залитое топливо подается к горелке путем открытия соответствующего крана. Движение бензина обеспечивается созданным заранее в баке с помощью насоса давлением. В горелку бензин подается в виде газа. Чтобы получился именно газ, а не капли бензина, горелку требуется предварительно разогреть. Для этого под ней расположена специальная чашка, в которую наливается тот же бензин или спирт, которые конечно необходимо поджечь. После сгорания полного объема бензина или спирта, помещающегося в эту чашку, горелка прогревается до нужной температуры — теперь можно подавать к ней топливо и поджигать его.

Газообразное состояние достигается за счет испарителя, расположенного в горелке. Когда он нагрет, поступающее в него топливо испаряется и далее подается в камеру сгорания через жиклер. Процесс горения поддерживается, благодаря всасыванию воздуха через заднюю часть горелки посредством тепловой тяги, которая возникает из-за сгорания топлива.

Ни в коем случае нельзя открывать подающий кран при процедуре разогрева горелки. Только после полного разогрева можно его открыть. После воспламенения топлива этим же краном можно будет отрегулировать мощность пламени. Чтобы прекратить работу, нужно просто закрыть кран.

Как выбрать паяльную лампу?

Чтобы подобрать оптимальную модель под конкретные задачи, необходимо уделить внимание следующим критериям:

Конструкция. Преимущественное большинство паяльных ламп обладает цельной конструкцией, однако, некоторые модели все же оснащаются удлинительным шлангом обычно на 1,5 м. Если планируется работать на весу, именно такая конструкция предпочтительна, особенно с учетом того, что саму горелку в любой момент можно пристегнуть к топливному резервуару. Жидкотопливные варианты гораздо дольше подготавливаются к работе, а если необходимо часто зажигать пламя, лучше выбирать газовые модели с пъезоподжигом.
Топливо. Лампы на бензине могут формировать пламя температурой 1 тыс. – 1,1 тыс. градусов, а для заправки бачка достаточно воспользоваться услугами любой заправочной колонки. Для газовых же вариантов стоимость заправки выше, так как газ зачастую приходится покупать в баллонах. Другая сторона медали – именно газовые модели более легкие, а потому для эксплуатации на весу адаптированы лучше.
Газовые баллоны – бывают двух видов: с клапаном и без него. Первый тип позволяет подстраивать расход газа, тем самым регулируя величину и температуру струи пламени. Баллоны второго типа (прокалываемые) более дешевые, но тех преимуществ, естественно, не имеют.

Вместительность топливного резервуара. Для функционирования бензиновых моделей на протяжении часа необходимо выбирать модель вместительностью от 1 литра. Преимущественно лампы этого типа и не изготавливаются меньшего объема, по этой причине трудностей с выбором не возникает.
Обслуживание

Для паяльных ламп важно удобство обслуживания, так как в процессе эксплуатации периодически будет появлятся потребность в очистке форсунки, промывки топливного резервуара от осадка. Также может возникнуть необходимость очистки и ремонта ручного насоса

По этой причине желательно, чтобы лампа была полностью разбираемая, что позволит заменить вышедшие из строя элементы, например, уплотнительные прокладки.

На паяльные лампы производитель обычно предоставляет годовую гарантию, в то время как все изделия рассчитаны на работу в течение 5 лет.

Как устроена паяльная лампа?

Основных элементов в конструкции паяльной лампы два — это бак и горелка, которую еще называют эжектор.

Эжектор выполнен в такой форме, чтобы при работе осуществлялось движение воздуха вместе со сгорающим топливом от одного его конца к другому. Это обеспечивается за счет создания тепловой тяги.

Бак же имеет в своем теле нагнетательный насос. Благодаря нему, внутри бака создается давление, которое выталкивает залитое в него топливо наружу в горелку. Чтобы давление никуда не уходило, да и чтобы топливо не вытекло, горловина бака закрывается крышкой с уплотнителем.

Помимо названных элементов паяльная лампа имеет и другие детали:

• рукоятка для удерживания лампы при работе;
• испаритель;
• трубка, подающая бензин к испарителю;
• форсунка;
• чашка под топливо для подогрева горелки.

Бензин для паяльной лампы как и для машины нужен качественный. Поэтому покупайте его на проверенных заправках. Октановое число лучше чтобы было повыше — от 92. Если топливо будет некачественное,то это может привести к засорению форсунки — придется потом ее чистить.

Технические свойства паяльной лампы

По мнению экспертов, паяльную лампу, которая прослужит долгие годы, выделяют такие технические характеристики:

• вместимость резервуара не меньше 1-1,5 л;
• показатель наполняемости емкости по максимуму 1 л;
• предельное давление в значении 0,3 МПа;
• расход горючего в пределах 1,2 л/ч;
• диаметр резервуара, который напрямую зависит от вместимости – не меньше 120 мм;
• масса паяльной лампы не так важна, но лучше выбрать золотую середину – 1,5 кг;
• гарантия производителя на хороший нагревательный аппарат должна составлять от 1 года и более;
• срок службы 5-7 лет;
• встроенный регулятор факела, позволяющий добиться нужной температуры огня; это означает возможность работать с различными материалами.

Чистка жиклера

Жиклер, как уже было указано выше, может или забиваться грязью от некачественного топлива, или нагаром от сгорания его же. В обоих случаях ситуацию может исправить чистка. Если нужно воспользоваться лампой очень срочно, можно попробовать прочистить жиклер иглой, зажатой в плоскогубцы. Но в этом случае загрязнения попадут внутрь. Сразу после выполнения работы необходимо разобрать и почистить всю паяльную лампу.

Если никакой спешки нет, лучше жиклер выкрутить из горелки и попытаться продуть его сжатым воздухом от компрессора или от специального баллончика. Только если такой способ не дал результатов, можно аккуратно воспользоваться при ремонте механической чисткой.

После очистки жиклера, его нужно промыть в бензине и высушить перед установкой в горелку.

Лучшие модели

Паяльная лампа — это примитивный механизм, для изготовления которого не нужно применять высокие технологии. Тем не менее, есть немало недобросовестных производителей, которые делают некачественные паяльные лампы. Они не только быстро приходят в негодность, но и могут представлять опасность для работающего — из-за дефектов и неправильных допусков они уже с завода становятся небезопасными.

Мы составили рейтинг лучших паяльных ламп для того, чтобы люди смогли выбрать качественный инструмент. При составлении списка мы руководствовались отзывами людей о конкретной модели лампы, ее характеристиками и стоимостью. В рейтинге есть лампы разного объема, которые предназначены для работы на разном топливе. Таким образом, каждый читатель может выбрать подходящую для своих задач модель.

Калибр ЛП-1,5

Недорогая бензиновая лампа объемом в полтора литра. Можно регулировать уровень пламени. Сказать что-то особенное про эту лампу нельзя — стандартная конструкция делает лампу одновременно простой и надежной.

Используемые материалы — хорошего качества, соответственно такая лампа может служить годами при активной эксплуатации. Отдельно стоит отметить тот факт, что основные детали хромированы, а значит — не подвержены коррозии.

Преимущества:

• дешевая;
• практичная.

Недостатки:

расход топлива.

Топливо	Бензин
Объем	1,5 литра
Расход топлива	1100 г/час
Цена	800 рублей

ЗУБР «ПРОФЕССИОНАЛ»

Паяльная лампа с эжектором, которая работает на бензине. Отличается хорошим исполнением и высоким качеством материалов изготовления. Кроме того, это одна из немногих ламп, которая может работать на бензине А92/A95.

Лампа может использоваться в помещениях, потому что она выделяет меньше вредных паров при работе (но хорошая вентиляция обязательна в любом случае). Есть две версии лампы — с баком на полтора и на два литра соответственно.

Преимущества:

• качественные материалы;
• работает с любым бензином;
• выделяет меньше запаха при работе, чем другие лампы.

Недостатки:

цена.

Топливо	Бензин
Объем	1,5/2 литра
Расход топлива	1100 г/час
Цена	1500 — 2000 рублей

STAYER MASTER 55590

Газовая паяльная лампа по небольшой цене. Главные преимущества лампы — экономичность и безопасность. Расход газа минимальный, при этом такая лампа выделяет даже больше энергии, чем бензиновая.

В отличие от ламп на других видов топлива, газовая реже взрывается или воспламеняется из-за неаккуратного обращения и нарушения техники безопасности.

Такая лампа — хороший выбор. Ее единственный недостаток — приходиться искать топливо (подходящий сменный баллон).

Преимущества:

• минимальный расход топлива;
• регулировка силы пламени;
• безопасность.

Недостатки:

труднее найти топливо.

Топливо	Газ
Объем	190 грамм
Расход топлива	Не заявлено производителем
Цена	1300 рублей

Барс MIR-91451

Керосиновая паяльная лампа объемом в полтора литра. Оснащена соплом с камерой предварительного нагрева, благодаря которой пламя остается устойчивым постоянно. Это обеспечивает равномерный и постоянный нагрев материала, с которым работает лампа.

Такая лампа подойдет тем, для кого керосин — предпочтительный вид топлива (из-за большей экологичности или доступности в конкретных условиях).

Преимущества:

• качество исполнения;
• камера преднагрева.

Недостатки:

цена.

Топливо	Керосин
Объем	1,5 литра
Расход топлива	Не заявлено производителем
Цена	1700 рублей
