Как сварить печь для бани: практические советы

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

1. Сварочный аппарат инверторный или электрический;
2. Угловая шлифовальная машина или болгарка;
3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

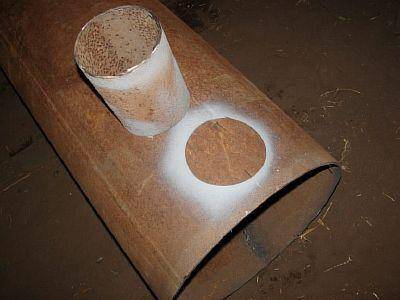

Сначала подготавливают трубу:

1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;

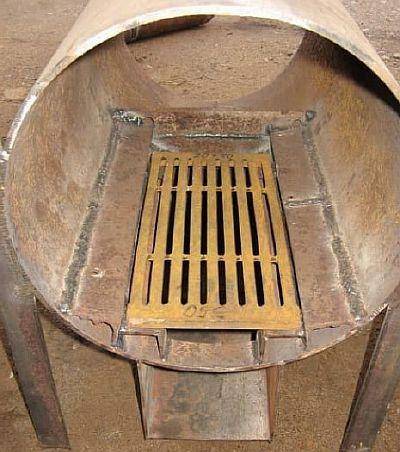

3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
5. В нижней части будущего котла изготавливают прорезь для установки дверки;
6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Размеры популярных марок металлопрофиля для забора

Категории

Интересные идеи для гардеробной

На сегодняшний день существуют самые разнообразные идеи для расположения гардеробной в доме:

Гардеробная в прихожей с раздвижными дверями. Очень удачный вариант для владельцев небольших квартир. Хозяева получат оптимальное место для хранения личных вещей.

Раздвижная гардеробная в спальне с встроенным комодом. Часть комнаты отгораживается гипсовыми перегородками, а в нижней части гардеробной обустраивается комод.

Как возможное решение – обустройство гардеробной в пространстве под лестницей на второй этаж или мансарду.

Окончательное решение об обустройстве раздвижной гардеробной будет зависеть от множества практических фактов, а также от личных пожеланий владельца дома.

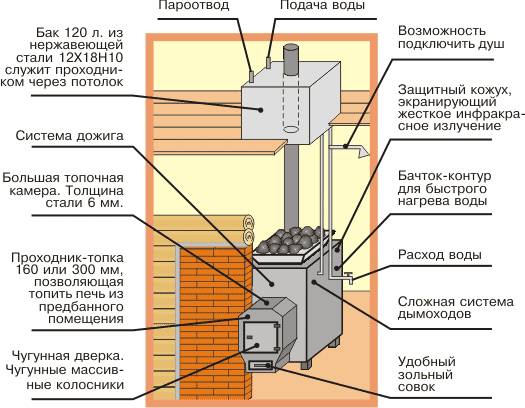

Технические характеристики устройств

Объем бака не должен быть слишком большим относительно печи

Важными для эксплуатации являются две характеристики: ёмкость системы и производительность.

При изготовлении простой печки для бани надо знать, что 1 м² теплообменника, на который воздействует открытый огонь, способен «отобрать» у печи мощность равную 10 кВт.

В среднем самодельная печь производит 6–7 кВт тепла, нельзя делать теплообменник слишком объёмным. Существует риск, что большая часть энергии сгоревшего топлива будет потрачена на нагрев воды, а не воздуха парилки.

Из практики известно, что для всего комплекса парных процедур одному человеку требуется около 10 литров воды комнатной температуры или примерно 5 литров жидкости, нагретой до 80 оС. Исходя из этого объёма и изготавливают системы нагрева воды.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

• с выносной ёмкостью или расположенной вверху;
• с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

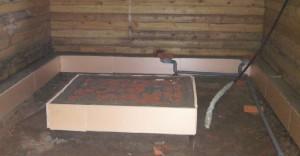

Фундамент

Пошаговая инструкция устройства фундамента для печи:

1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
2. Выкапывают котлован глубиной от 0,5 до одного метра.
3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
4. Дно котлована выравнивают и утрамбовывают.
5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
5. Завершая каждый ряд печи, проверяют значения величин углов.
6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

• Постоянно контролировать правила перевязки.
• Толщина слоя раствора — около 10 мм.
• Уплотнять швы печи для обеспечения герметичности.
• Через каждые два ряда проверять уровнем горизонтали и вертикали.
• Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
• После кладки двух линий установить поддувало и продолжить сплошную кладку.
• После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
• Предусмотреть зольник (мобильный или стационарный).
• Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
• Необходимая глубина топки печи — 80 см.
• Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Сколько памяти нужно в iPhone в 2020 году. Проверил все варианты

Соединение деталей

Чтобы сварить детали будущей печи, можно использовать сварочный бытовой аппарат полуавтоматического действия. Для резки металла используется угловая шлифмашина с отрезным кругом. Перед сваркой все детали подгоняются одна к другой по месту. Перед тем, как окончательно сваривать все составляющие, их необходимо «прихватить» сваркой.

Для начала необходимо большую трубу (которая заготовлена для корпуса) разрезать на две части – 900 и 600 мм. Из большей части будет сварена топка с каменкой, из меньшей – бак для нагрева воды.

Для корпуса печи цилиндр ее целесообразно располагать вертикально. По высоте его необходимо разметить на три зоны – топка, поддувало и место для укладки камней. Сверху и снизу надо сварить крышки из листовой стали. В верхнюю крышку вваривается дымоход.

Топка должна занимать основную часть печи. Ее высота 700-800 мм. Под топкой расположено поддувало высотой около 10 см. Между топкой и поддувалом должна быть вварена колосниковая решетка. Ее можно изготовить из стержней арматуры диаметром не менее 16 мм.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную
с наружной
стороны, а бак делается навесным. Преимущество данного устройства, в том, что
оно имеет компактный размер и большую глубину топки. В нем топливо сгорает
полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по
самостоятельному производству печки горизонтального типа в баню следующая:

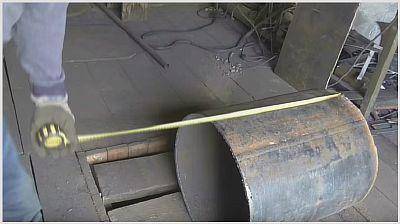

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые
стены, на ней необходимо поставить отметки. Для этого, она ложится на
ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на
ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для
топливника круглой формы, размером
равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются
  на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и
  защёлки.
• Каждая торцевая планка присоединяется
  к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

Как уложить камни

Камни в банной печи являются одним из основных элементов. Они выполняют несколько основных функций:

• Основная задача камней – образование пара, ведь влажный горячий воздух – основное условие для качественной бани. Камни имеют свойство быстро нагреваться до высокой температуры и длительное время сохранять тепло, что позволяет производить пар при попадании воды на них.
• Нельзя умолчать об эстетическом моменте, ведь камни создают прекрасный дизайн и уютную атмосферу.
• Сохранение тепла – еще одно достоинство. При топке нагревается не только печь, но и камни, что значительно усиливает количество тепла. Также и при остывании, камни добавляют энергии и тепло сохраняется значительно дольше.
• Есть виды натуральных камней, которые обладают лечебными и полезными свойствами.  Они улучшают работу дыхательной системы, способствуют повышению защитных функций организма, нормализуют работу нервной системы, улучшаю сон.

От качества укладки камней будет зависеть качество топки бани и длительность сохранения тепла. Количество камней зависит от величины конструкции печи. На небольшую модель требует около 50 килограмм камней, на печь большего размера 70-100 кг.

Камни для печи

Камни рекомендуется выбирать гладкие, разного размера. Так же нужно правильно выбрать породу. Например, жадеит считается лучшим вариантом для бань. Гранит не подойдет, так как он не выдерживает высоких температур и перепадов. Он после нескольких нагревов начнет трескаться и ломаться. Жадеит обладает всеми необходимыми качествами для бани. Во-первых, он имеет эстетический внешний вид. Во-вторых, обладает целебными свойствами.

Кроме выбора камней, нужно особое внимание уделить их укладке. Сначала всю массу камней нужно рассортировать по размерам так, чтобы потом было удобно их выкладывать

В первые, то есть нижние слои должны попасть самые крупные камни, а потом мельче и мельче. Такая методика даст возможность прогревать камни таким образом, чтобы верхний слой достигал температуры более 300 градусов. Это обеспечит и сухой пар и влажный, если на него налить немного воды. Также в нее можно добавлять отвары трав или эфирные масла, что сделает воздух в парильне целебным для организма.

В итоге хочется отметить, что печь – это основная составляющая каждой бани. Она может быть разной величины, в зависимости от габаритов постройки. Также печи делятся по типу конструкции, форме и материале изготовления. Для небольших бань достаточно маленькой металлической печки, которую можно сварить самостоятельно. Для обогрева большого помещения рекомендуется использовать печь из кирпича или металла, обшитого сверху кирпичом

При постройке важно особое внимание уделять правилам пожарной безопасности

Печь для бани с баком для воды своими руками — на видео:

Баня

ТОП-8 лучших дровяных печей для бани и сауны

Гефест ПБ-04 МС

Является прекрасным вариантом для обогрева небольшой бани, объемом до 15 м3. Каждый элемент данной печи является цельнолитым, что повышает уровень надежности и срок службы.

Модель оборудована дверцей со стеклянными вставками, позволяющей наблюдать за горением пламени в топке и сетчатой корзиной для открытой каменки.

Стенки печи выполнены из высококачественного чугуна, толщиной от 1 до 6 сантиметров, исключающего прогорание и образование коррозии.

Поверхность способна разогреваться до высоких температур, способствуя образованию полезного мелкодисперсного пара в помещении.

• мощность — 12 кВт;
• вес — 165 кг;
• габариты — 38*42*51,8 см.

Достоинства:

• быстро нагревается,
• симпатичный дизайн с панорамной дверцей,
• долговечность.

Минусы:

• сложная сборка,
• неприятный запах при первой растопке.

Гефест ПБ-04

Уникальная конструкция печи позволяет ей считаться одной из наиболее надежных среди подобных. Каменка сделана в форме трапеции. Использование необычной геометрии позволяет быстро выйти на нужный режим температур, согрев помещение и превратив воду в пар.

Длина тоннеля топки может быть отрегулирована исходя из необходимости. Стекла, использованные для отделки дверей отличаются повышенной жаростойкостью.

К печи прилагается стальной ящик для золы.

Эксплуатационный срок модели — от 30 лет и выше.

• мощность — 8 кВт;
• вес — 151 кг;
• габариты — 38*42*51,8 см.

Достоинства:

• можно топить дистанционно,
• скромные габариты.

Недостатки:

длительный монтаж

Гефест ПБ-03 М

Печь для бани из легированного чугуна получила уникальную конструкцию с двумя топками, а также систему сжигания пиролизных газов.

Материал не коррозирует и не меняет форму под действием высоких температур. Воздух в помещении, где установлена печь не теряет кислород. Тепло сохраняется в течение нескольких часов после окончания горения.

В комплектацию включен ящик для золы из нержавейки, а также панорамное жароустойчивое стекло немецкого производства.

• мощность — 18 кВт;
• вес — 190 кг;
• габариты — 59*41,8*75 см.

Достоинства:

• высокое качество металла,
• быстрый нагрев помещения,
• дизайн.

Недостатки:

занимает много места.

Гефест ПБ-02

Топочный агрегат с двумя камерами и усиленной конвекцией позволяет быстро прогреть парилку и поддерживать уровень температуры длительное время.

Температура нагрева — до 750 градусов.

Возможен вынос портала печи в смежное с парной помещение для безопасной топки.

Требует облицовки кирпичом.

Дверца украшена элементами художественного литья.

• мощность — 25 кВт;
• вес — 300 кг;
• габариты — 64,5*45,8*85,5 см.

Достоинства:

• возможность дистанционной топки,
• долго хранит тепло.

Недостатки:

• нужно облицовывать,
• требует обустройства прочного основания.

Гефест ПБ-03 MС

Печь снабжена трехсекционной закрытой каменкой, и ребрами особой формы внутри топки, способствующими быстрому нагреву и образованию полезного пара мелких фракций.

Топка организована таким образом, чтобы достичь максимального уровня коэффициента полезного действия.

Стенки способны выдержать значительный вес камней.

Дверца сделана из чугуна и декорирована стеклом.

• мощность — 12 кВт;
• вес — 210 кг;
• габариты — 50*70*85,5 см.

Достоинства:

• очень мощная,
• быстро греется и долго не остывает.

Недостатки:

лучше ставить поверх фундамента.

Везувий ЛЕГЕНДА СТАНДАРТ 16 (ДТ-4С)

Дровяная чугунная печь оборудована герметичной топкой из трех элементов с болтовыми соединениями. Может обогреть парную, объемом от 8 до 18 м2.

Дверца печи негерметична и украшена жаростойким стеклом.

Каменка внешняя, встроенный дымоход.

• мощность — 16 кВт;
• вес — 116 кг;
• габариты — 56*70*69 см.

Достоинства:

• доступная цена,
• симпатичный дизайн.

Недостатки:

негерметичная.

Везувий ЛЕГЕНДА КОВКА 16 (270)

Печь данной модели подходит при организации отопления парилки из соседнего, смежного помещения. Имеет трехсекционную топку с высоким КПД и быстрым нагревом.

Объем парилки может составлять до 20м3.

Модель имеет классический внешний вид и цвет под бронзу.

• мощность — 16 кВт;
• вес — 96,5 кг;
• габариты — 70*56*62 см.

Достоинства:

• мало весит,
• можно топить из подсобки,
• стильный вид.

Недостатки:

низкое качество металла.

Везувий УРАГАН СТАНДАРТ 16 (ДТ-4)

Печь для бани изготовлена из качественного чугуна, оборудована вместительной каменкой открыто-закрытого типа из стали, способствующей получению обильного пара.

Тип топливного канала — выносной, закрывается глухой чугунной дверцей.

• мощность — 16 кВт;
• вес — 110 кг;
• габариты — 80*55*88 см.

Достоинства:

быстро греется

Недостатки:

нужно постоянно добавлять дрова, иначе падает температура в парной.

Организация поступления свежего воздуха

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№	Иллюстрация	Описание
Шаг 1	Выемка грунта	В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2	Отсыпка щебня	Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3	Заливка раствора	Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4	Укладка рубероида	Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5	Раствор для заливки фундамента	Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6	Забетонированное основание	Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7	Кирпичная площадка под печь	Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран – пример

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

• Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
• Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
• Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
• Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
• Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
• Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
• Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

• Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
• Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
• Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.
