Как вязать арматуру крючком

Используемые для увязывания инструменты

На практике применяются различные техники того, как вязать арматуру на фундамент. Они требуют применения различных инструментов. Связывают арматуру с помощью следующих приспособлений:

• заводского или самодельного крючка;
• прутка из стали;
• шуруповерта со вставленной насадкой, загнутой по форме крючка;
• вязального пистолета и клещей;
• пассатижей (плоскогубцев).

Вязальные клещи

Крючок – это универсальный инструмент, который, благодаря своим небольшим размерам, позволяет вязать проволоку в труднодоступных местах. Недостатками в работе с ним считаются:

• необходимость приобретения навыка обращения с данным приспособлением;
• трудоемкость ручного процесса.

Крючки можно изготовить своими руками, либо приобрести в магазине. Также можно купить для работы заводской полуавтоматический вариант инструмента, который ускорит весь процесс вязки проволоки до 2 мм толщиной.

Самостоятельно изготавливают крючок можно, например, из арматурного отрезка, гвоздя, изгибая и затачивая их под магазинный аналог, прикрепляя затем ручку. Последнюю делают из трубок, дерева, отливают из пластика.

Инструмент заводского изготовления отличается внешним видом. Лучше подбирать его «под руку».

Обычный отрезок стального прутка диаметром до 0,5 см в случае необходимости способен заменить крючок. Но он будет не так удобен, как последний.

Чтобы ускорить связывание арматуры, на шуруповерт изготавливают насадку из шиферного гвоздя, изгибая его по форме крючка. Данный вариант позволяет отрегулировать затяжку. Но подлезть инструментом из-за его габаритов доступно не везде.

Применение вязального пистолета повышает производительность приблизительно раза в 3-4. Его целесообразно использовать при наличии больших объемов работ, потому что данный инструмент дорого стоит.

Минусы использования вязального пистолета следующие:

• громоздкость;
• необходимость применения специальных расходных материалов.

Пассатижами (плоскогубцами) проволоку просто скручивают, затягивая по максимуму, чтобы не лопнула.

Достаточно удобно работать вязальными клещами. При этом нет необходимости нарезать предварительно проволоку. Применение инструмента позволяет ускорить процесс. Вязальные клещи не перерезают проволоку, а удерживают ее.

Как правильно вязать арматуру

Вне зависимости от используемого приспособления, важно знать и применять правильные способы вязания. На схеме ниже предложены основные способы закрутки

Вопрос о том, как вязать арматуру крючком, заключается в правильности захвата и равномерном, не чрезмерном натяжении проволоки. Обычно рекомендуют использовать отрезки проволоки длиной 250…300 мм. Вариант с петлями на концах требует большей длины, около 400 мм (примерно 100 из них уходят на создание петель). Чтобы быстро и эффективно вязать арматуру, схема применяется простая. Проволока складывается вдвое, обводится вокруг узла. Далее крючком (клещами) захватывается получившаяся петля, к ней подгибаются сдвоенные концы и выполняется скрутка.

При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

Важно: применять клещи рекомендуется на неотожженной проволоке с диаметром более 2 мм, более тонкая и мягкая может сломаться. Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой

Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой.

Такие монтажные скобы изготавливают из достаточно качественной стали, что и обеспечивает их пружинные свойства.

Чтобы вязать стеклопластиковую арматуру, используют пластиковые (с металлическим сердечником и без) хомуты и специальные крепежные элементы из полимером.

Укладка и вязка арматуры из композита допустима с применением мягкой алюминиевой проволоки. В этом случае применяются стандартные для стальной вязальной проволоки приемы. Некоторые из них показаны в гифке ниже.

Способы вязки арматуры

Важно: в конце закрутки края проволоки отгибаются внутрь каркаса так, чтобы даже при малом защитном слое бетона они не выглядывали из заливки и не провоцировали коррозию всей армирующей конструкции

Обеденная зона

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Сварка арматуры для фундамента – технология работ

В настоящее время, наряду с вязкой, также применяется сварка арматуры для фундамента. Этот метод соединения элементов каркаса используется при строительстве многоэтажных зданий, основания которых воспринимают значительные усилия. Этим обусловлена необходимость обеспечения повышенной прочности соединений. Сварная арматура, изготовленная из рифленой проволоки А400С, хорошо варится, так же, как и пруток А500С. Точечная сварка арматуры обеспечивает надежность фиксации стержней диаметром до 25 м.

Сварка арматуры позволяет существенно упростить процесс закладки фундамента в целом

Перегрев стержней при выполнении сварочных работ может вызвать следующие негативные явления:

• изменение структуры металла;
• снижение прочностных свойств.

При выполнении работ опытными сварщиками и осуществлении сборки под лабораторным контролем на промышленных предприятиях можно избежать указанных факторов.

Алгоритм изготовления арматурных решеток методом сварки в условиях промышленных предприятий осуществляется следующим образом:

1. Выполняется входной контроль качества приобретенных материалов, которые будут применяться для сборки каркаса.
2. Производится отбраковка прутков, характеристики которые не соответствуют требованиям нормативной документации.
3. Арматурные стержни очищаются от ржавчины, рихтуются, обрабатываются абразивом и разрезаются на заготовки необходимых размеров.
4. Элементы будущей рамы соединяются в одной плоскости, путем легкой прихватки сваркой до окончательной фиксации.
5. Заготовки каркаса фиксируются сварочными кондукторами на расстоянии, соответствующем требованиям чертежа.
6. Конструкция прихватывается сваркой и проверяется соответствие размеров пространственной рамы требованиям документации.

Конструктивные особенности сварочных кондукторов позволяют выполнить сборку прутков с допуском, не превышающим 3 мм. Последовательность операций по изготовлению каркаса методом сварки в условиях стройплощадки аналогична. Точечная сварка арматуры позволяет фиксировать стальные стержни пространственной конструкции, расположенные под различным углом, а также в подвешенном состоянии. Установка оборудуется токопроводящими клещами, расширяющими ее возможности.

Что значит «вязать» арматуру?

Каркас из арматуры — это неотъемлемая часть фундамента, которая помогает создать надежное и прочное основание дома или любого другого сооружения. Чтобы готовый металлический каркас прослужил не один десяток лет и выдержал серьезные нагрузки, вязать арматуру необходимо с использованием специальной проволоки и, соблюдая определенные технологические требования.

Прочная и качественно выполненная вязка из арматуры необходима, чтобы сохранить пространственную форму фундаментальной основы строения при ее заливке. Арматура для фундамента представляет собой металлические стержни длиной от 6 метров и диаметром от 6 мм. Прочностные характеристики такого вида стержней напрямую зависят от их толщины: чем больше диаметр металлического стержня, тем будет выше надежность каркаса.

Металлический профиль стержня может быть гладким, с периодическими гранями, рифленым, с насечками или ребрами. Наличие вышеперечисленных особенностей способствует лучшему сцеплению металла с бетонным раствором. Сцепляемость гладкого стержня с бетоном в 2 раза ниже показателя сцепляемости рифленого стержня. Для создания фундамента высокой прочности могут использоваться для армирования швеллера или металлические уголки.

Схема вязки может быть двух типов:

1. Плоская. В этом случае металлические стержни скрепляются между собой в одной плоскости, чаще всего в горизонтальной.
2. Пространственная. Это наиболее распространенный метод вязки, он используется для ленточного фундамента для любых грунтов. Пространственная схема позволяет создать каркас объемной формы, который будет противостоять продольным и поперечным нагрузкам, благодаря своей эластичности и гибкости.

Скрытые межкомнатные двери

Видео: как подобрать детский спортивный комплекс

Экономьте время: отборные статьи каждую неделю по почте

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Оптимальной считается схема, где в ленточном фундаменте при поперечном сечении арматура будет представлять прямоугольник. На основание действует сразу две силы: первая – пучение при морозе, вторая – давление дома. Какую арматуру используют для ленточного фундамента для компенсации этих двух сил?

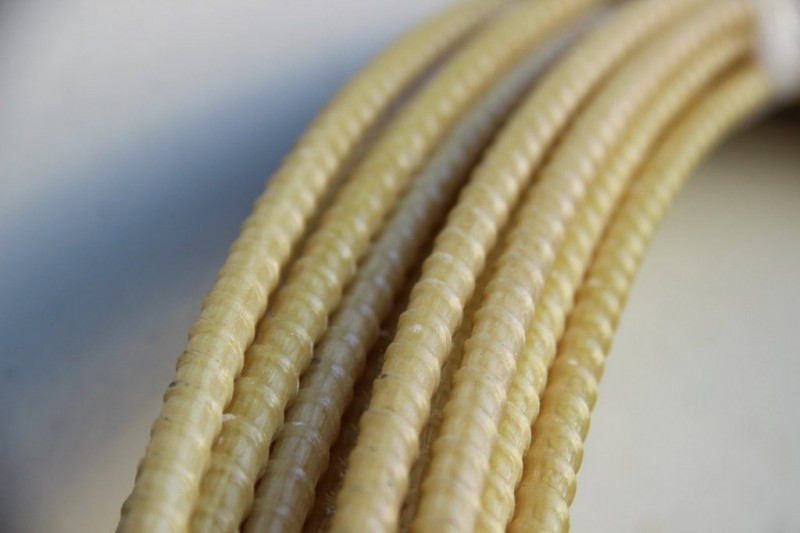

Композитная арматура

Материал здесь не играет главной роли. Чтобы скомпенсировать влияние этих двух сил, устанавливают два пояса арматуры. Первый располагается сверху, второй – снизу. Если фундамент закладывают неглубоко (до 1 метра), то этого вполне достаточно. Для основания, которое закладывается глубже, необходим третий пояс арматуры. Большой высоте нужно усиление.

Применяются четыре основные схемы вязки арматуры для ленточного фундамента. Вне зависимости от выбранного метода, в первую очередь необходимо сделать крючок из проволоки, диаметр которой должен составлять 3–4 мм. Вязать арматуру проволокой можно самостоятельно.

Ленточный фундамент в частном строительстве: особенности и ограничения

Основа ленточного фундамента — бетон. Этот материал широко использовался в качестве основы для возведения зданий еще в Древнем Риме. И только 200 лет назад догадались увеличить его прочность при помощи каркаса из стальных прутьев. Новый строительный материал, железобетон, совместил выгодные характеристики металла и бетона и сделал возможным возведение впечатляющих конструкций. Процесс размещения металлического каркаса в бетоне стали называть армированием.

Когда проектируется загородный дом, в качестве основы для него чаще всего выбирают именно ленточный фундамент. На подготовку ленточного основания (как и любого другого) уходит 25-30% от стоимости строительства; причина его востребованности — в удачном сочетании качеств:

• Несложен по конструктивному исполнению.
• Подходит для проектов с подвальными помещениями (в отличие от свайно-винтового аналога) и тяжелыми перекрытиями (железобетонными, монолитными).
• Не нуждается в применении спецтехники.

Ленточный фундамент в опалубкеИсточник profundamenti.ru

Несмотря на свое широкое распространение, ленточный фундамент имеет и ограничения в применении:

• Выгоден лишь на сухих и каменистых почвах.
• Плохо подходит для устройства на проблемном (влажном пучинистом, торфяном) грунте; его придется заливать на большую глубину, что нерентабельно.

Форма ленточного фундамента определяется планировкой; он имеет замкнутую форму, прокладывается по всему периметру дома, под несущими стенами и внутренними перегородками.

Вязка каркаса ленточного фундамента

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

Установив хомуты, к ним проволокой крепят верхний пояс рабочей арматуры, соблюдая проектное расстояние между стержнями.

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Подставка для монтажа верхнего каркаса  монолитной плиты

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

• отожженной стальной проволокой;
• пластиковыми стяжками-хомутами;
• пластмассовыми клипсами-фиксаторами.

Как правильно вязать арматуру для монолитной плиты – общие сведения

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Примеры видов обоев (фото)

Небольшая кухня с островом и гостиной. Когда это будет работать?

Первым шагом в расширении пространства в маленькой квартире является объединение кухни с гостиной. Открытая кухня – очень хорошее решение, потому что, создавая  гостиную с кухонным уголком, вы получаете больше места. Самый простой способ добиться этого – полностью или частично снести стену, соединяющую две комнаты.

В месте, где была стена, вы можете поставить раскладной стол или построить кухонный остров или полуостров немного меньшего размера, соединяющийся с остальными L-образными кухонными шкафами. Вы также можете создать остров с дополнительным откидным верхом одновременно. Благодаря этому вы сможете адаптировать пространство в зависимости от ваших текущих потребностей.

Как собрать блок питания с регуляторами своими руками

Роль армирования

Предназначение любого фундамента — служить надежной опорой, выдерживающей все нагрузки сооружения. На практике они чаще всего бывают неравномерными, поэтому в основании нередко возникают напряжения. Виноваты в этом изменения, происходящие в грунте, ошибки, закравшиеся в проект. Последние нередко становятся причиной того, что отдельные элементы конструкции сильно отличаются весом, поэтому сила давления прикладывается неравномерно.

Бетон имеет достаточно хорошие показатели на сжатие, однако на растяжение они не выдающиеся. Армирующий каркас призван компенсировать этот недостаток. Такая комбинация бетона и арматуры превращает материал в железобетон, поэтому позволяет справиться с разнонаправленными нагрузками: как со сжатием, так и с растяжением. Армирование не только повышает прочность основания. Благодаря каркасу есть возможность экономии материала, так как можно соорудить менее массивный, но такой же «нерушимый» фундамент.

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Пункт первый – выбор материалов

Прежде, чем создавать каркас из арматуры, нужно правильно выбрать саму арматуру. Ее существует несколько разновидностей, так что обоснованный корректный выбор расходных материалов позволит сэкономить средства.

Какую арматуру использовать для ленточного фундамента

Арматура различается по целому комплексу характеристик. Но частный застройщик должен выбирать тот вариант, что оптимален для малоэтажного строительства. Сейчас в основном применяются два вида армирования: из металла и стеклотекстолита. Металл дешевле, стеклопластик легче.

Но в частном строительстве все же лучше применять именно металл. Все потому, что конструкция фундамента не отличается прямолинейностью, и рано или поздно каркас придется изгибать. И металлические прутья согнуть самому получится. А вот стеклопластиковые элементы с изгибом готовят заранее, на заводах-производителях – согласно проектной документации.

Арматура может иметь гладкую или рифленую поверхность. Выбирать следует однозначно вариант с рифлением. Поперечные ребра на поверхности прута помогают фиксировать его в толще бетона. И готовое изделие получится прочнее из-за лучшего удержания каркаса.

Для некоторых железобетонных изделий, изготавливаемых промышленным способом, закладываемый металлический каркас предварительно грунтуют. Но в кустарных условиях такой подход невозможен, да и не нужен. Достаточно просто очистить стальные прутья от ржавчины механическим способом (щеткой крацовкой, например) – если они долго пролежали под открытым небом и изрядно заржавели. Если налет ржавчины чуть заметен, то и беспокоиться не о чем. Можно сразу приступать к подготовке каркаса.

Проволока для вязки арматуры

Самым главным инструментом в вязке фундаментного каркаса является проволока, от ее выбора зависит и прочность конструкции, и скорость работы, и экономия средств.

Вязальная проволока изготавливается из низкоуглеродистой стали по ГОСТ 3282-74 — «Проволока стальная низкоуглеродистая общего назначения. Технические условия».

Есть также требования к диаметру проволоки по диаметру арматуры:

• для арматуры ∅ до 12 мм используется вязальная проволка ∅ 1,2 мм;
• для каркасов из арматуры ∅ 16-18мм используют проволку ∅ 1,6 мм;
• для арматуры более ∅ 18мм используется проволка ∅ 2мм или 2х1,2.

Технология армирования: порядок выполнения и особенности этапов

Каркас под будущий фундамент рассчитывается и монтируется на основе размеров траншеи, из рабочей арматуры и вспомогательной проволоки. Его параметры рассчитываются заранее, с учетом ожидаемой нагрузки; собирать конструкцию удобно на длинном верстаке. Установка арматуры проходит поэтапно:

Собираются вертикальные элементы (хомуты). Вертикальное расположение прутьев проверяется с помощью отвеса.

Монтируется нижний горизонтальный пояс. Нижний пояс работает на прогиб фундамента вниз. Он крепится вязальной проволокой к вертикальным хомутам.

Монтируется верхний горизонтальный пояс. Его задача — сопротивляться выгибу фундаментной ленты вверх.

Монтируются угловые элементы

Им надо уделить особое внимание, поскольку они связывают стороны фундамента. Дополнительная жесткость обеспечивается дополнительными вертикальными стойками, которые закладываются вдвое чаще.

Готовится опалубка под фундамент.

Монтаж линейного фрагмента армирующего каркасаИсточник beton-house.com

Проводится укладка подготовленного армирующего каркаса. В процессе укладки между прутьями арматуры прокладывают трубы (через них впоследствии будут проложены системы инженерных коммуникаций и вентиляция).

Заливается бетон. Заливку выполняют в несколько приемов, с разравниванием каждого слоя (вручную или виброплатформой). Такая технология обеспечивает равномерное распределение бетонной смеси.

Проводится гидроизоляция фундамента. После высыхания бетона, ленту фундамента покрывают битумной мастикой или рубероидом

Такая операция является важной мерой для сохранения фундамента.

Если каркас собирается в траншее, в грунт, с соблюдением расчетных расстояний, сначала вбиваются прутья. На них закрепляют поперечные перемычки, нижний и верхний арматурный пояс.

Советы по выбору кухонного гарнитура

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

1. Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
2. Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
3. Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
4. Нижним слоем с расстоянием в 30 см выкладываются поперечины.
5. Сверху укладывают 2 продольные арматуры.
6. Соединения связываются по технологии вязки.
7. Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
8. Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
9. Каркас опускается в траншею.
10. В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
11. Угловые элементы связываются с основным каркасом проволокой.
12. После завершения работы по установке каркаса, траншея заливается бетоном.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

• соединительная проволока;
• измерительная лента;
• плоскогубцы;
• болгарка;
• деревянные элементы для сохранения промежутков между прутками;
• кусачки;
• молоток;
• приспособление, чтобы гнуть прутки под нужным углом;
• пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

• соединительную проволоку;
• болгарку;
• сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Но техника вязания узлов от смены инструмента не меняется:

1. Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
2. Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
3. Этот крючок просовывается под пруток, который нужно связать.
4. Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
5. Свободным концом делается один оборот вокруг крючка проволоки.
6. Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

1. Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.
2. Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
3. Проволоку через верх хомута загибают под арматуру.
4. В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
5. Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.
