Как найти третий и четвертый углы

Разметка прямого угла ленточного фундамента отличается необходимостью сделать измерения и выполнить все работы и для внутреннего, и для наружного фундамента, воспользовавшись золотым египетским треугольником. Если постройка имеет форму прямоугольника, то при правильно проведенной разметке легко найти точку пересечения двух диагоналей, и убедиться в том, что диагонали внутреннего и наружного фундамента полностью совпадают.

Посмотрите видео, как правильно найти все углы основания.

Разметка ленточного типа опорной конструкции требует построения как минимум 8 прямых углов, а для монолитной опорной конструкции достаточно сего четырех. Найти третий и четвертый довольно просто, если существуют первые два. Понадобится соорудить нечто вроде циркуля, закрепив в вершинах первого и второго углов по два шнура. Величина первого равна протяженности диагонали, а второго – примыкающей стороны. Натянув диагональные шнуры, чертят полукруг.

Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента — очень хорошо нанять спецов. Но если вы уже несколько раз видели передачу «квадратный метр», несколько раз слышали разговор о том как надо строить, а еще кучу анекдотов о строительстве? — другое дело. Это и дает нам «полное право» предполагать, что мы сами справимся с таким простым делом, как углы и диагонали опалубки фундамента. Именно такого высокого мнения о себе каждый, кто планирует строить баню своими руками (Ха-ха!)

О начале разметки и проектирования фундамента и опалубки я писал в статье Монтаж опалубки ростверка фундамента. На момент вбивания кольев и установки внешних досок опалубки я уже проверял длину диагонали. Все сходилось до миллиметра. Это самое главное условия получения прямых углов сруба бани. Но после первой разметки были манипуляции с установкой дна ростверка, монтаж внутренних щитов опалубки, доделывание опалубки столбиков от уровня земли до дна будущего фундамента. Конечно же, я очень старался чтоб ничего не сдвинуть, и колья вбивал глубоко.

Но как и во всякой стройке, случился перекосяк. Это не так страшно, как если бы я этого не заметил или я об этом не знал. Поэтому я перед укладкой арматуры решил опять проверить диагонали. Разница получилась в 2 см. Вот и хорошо, что обнаружилось до заливки бетона.

Варианты обустройства зоны для отдыха

Как измерить диагональ телевизора

Самый простой способ – посмотреть интересующую информацию на коробке от устройства или в инструкции к нему. Если ни того ни другого найти не удается, то можно зайти в интернет и узнать размер диагонали, указав в строке поиска марку и серийный номер вашего телевизора.

Однако, бывают ситуации, когда ни один из перечисленных вариантов не подходит. Например, если инструкция давно утеряна, а к задней панели, на которой, как правило, указывается вся информация о модели, нет доступа, из-за того, что устройство закреплено на стене. В этом случае остается только измерить диагональ самостоятельно. Сделать это можно следующими способами:

Возьмите рулетку и измерьте расстояние от нижнего угла одной из сторон, до верхнего угла противоположной

Обратите внимание, что линия замера должна проходить не по одной оси, а наискосок. Например, от нижнего левого угла к правому верхнему или наоборот

Рамка телевизора, окружающая экран, в расчет не берется.

Если диагональ экрана настолько огромная, что длины рулетки недостаточно для ее измерения, придется воспользоваться несколько иным способом. Возьмите рулетку или нитку и измерьте длину и высоту дисплея. Далее, чтобы рассчитать диагональ, придется воспользоваться теоремой Пифагора. Для этого возведите каждое полученное значение в квадрат, затем сложите их и извлеките квадратный корень из полученной суммы (a²+b²=c²). Для удобства, при проведении расчетов, воспользуйтесь калькулятором.

Перевод дюймов в сантиметры

Так как диагональ экрана измеряется исключительно в дюймах, то результат, выраженный в сантиметрах, будет не так полезен, как хотелось бы. Конечно, можно изначально воспользоваться линейкой с такой шкалой, которая сразу покажет необходимые единицы. Но, такого инструмента может и не оказаться под рукой. В таком случае понадобится самостоятельно перевести сантиметры в дюймы. Сделать это очень легко – достаточно знать, что 1 дюйм равен 2,54 см. А значит, чтобы узнать диагональ экрана, число, полученное в результате его измерений, нужно разделить на 2,54 и округлить получившийся результат в меньшую сторону. Например, диагональ экрана равна 82 см. Если разделить это число на 2,54 то получится 32,28. Соответственно, диагональ телевизора – 32 дюйма.

Если вы не хотите рассчитывать все вручную, можно просто воспользоваться готовой таблицей.

Как избавиться от мокриц в квартире самостоятельно?

Разметка участка под фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Разметка фундамента своими руками

Знание методов недостаточно для точного нанесения границ фундамента. От первого вбитого колышка должны отойти не просто две перпендикулярные линии. Их направление определяется границами участка с учётом других объектов. Например, СНиП 30–02–97 требует, чтобы крайняя точка возводимого строения была не ближе 3 м к забору. Если крыша будет нависать 1 м над фундаментом, соответственно от фундамента до забора должно быть более 4 м.

Для выверки границ котлована необязательно применять геодезические приборы. Можно обойтись простыми самодельными инструментами: размеченной верёвкой, треугольником из реек, нивелиром с уровнем, лазерной указкой, рулеткой.

Фотогалерея: инструменты для разметки фундамента

Разметку выполняют в следующей последовательности:

1. Сверяясь со СНиП 30–02–97, отмеряют допустимые расстояния от забора, улицы и других строений и определяют границы участка под разметку.
2. Забивают первый колышек. Пользуясь одним из методов, строят прямой угол.
3. От вершины угла отмеряют линии на длину сторон прямоугольника. Вбивают колышки.
4. От каждого колышка чертят прямой угол. На пересечении сторон забивают четвёртый колышек. Вершины прямоугольника построены. Определены внешние границы периметра разметки.
5. Производят контрольный замер противоположных сторон и диагоналей. Если равенство нарушено, проверяют, какой из углов не является прямым. Исправляют ошибку.

На следующем этапе нужно обозначить внутренние и внешние границы траншеи, а при неодходимости — линии, по которым будет возводиться опалубка внутри траншей.

Потребуются тонкие шнуры (шпагат, леска, капроновая нить, стальная проволока) и мерная скамеечка. В обиходе скамеечку также называют доской, рамой, обноской.

Мерная скамеечка или обноска служит для крепления шнуров, отмечающих границы фундамента

Конструкция скамеечки может быть самой разной, чаще всего её выполняют в виде небольших козел. Как сколотить — это на усмотрение домашнего мастера. Главное, чтобы она прочно стояла на своём месте и выдерживала натяжение шнуров.

Последовательность второго этапа:

1. Устанавливают скамеечки на некотором расстоянии за пределами разметки, чтобы они не создавали помехи земляным работам.
2. Вдоль разметки выкладывают шнуры, крепят их на скамеечках и натягивают как струны.
3. Если внутри траншеи будет монтироваться опалубка, то соответственно на скамеечке закрепят дополнительные струны. Внутренними отметят линии опалубки, внешними — границы траншеи.

По внешним шнурам проведут земляные работы, по внутренним возведут опалубку

Когда рытьё траншеи производится вручную, шнуры располагают невысоко над землёй, чтобы они не мешали землекопам и в то же время позволяли контролировать работу. Дополнительно используют отвес, проверяя вертикальность профиля траншеи.

При использовании экскаватора поверх шнуров сыпят контрастный порошок — мел, известь, цемент, золу либо прочерчивают контур краской. Шнуры убирают, а мерные скамеечки метят флажками, чтобы водитель техники случайно не наехал. После того как экскаватор закончит рытьё, шнуры снова натягивают и проверяю корректность выполненных работ.

Видео: разметка своими руками

Арсенал разметчика можно пополнить другими инструментами. В комплекте столярных или токарных наборов найдётся угольник. Закрепить на нём уровень и две лазерные указки — точность будет не хуже, чем у теодолита. В школьных кабинетах математики есть транспортиры и треугольники таких размеров, с которыми можно работать непосредственно на участке для выверки прямых углов. Туристы, особенно те, кто увлекается водными походами, знакомы с азимутальным кругом и пеленгатором. Деревянная крестовина, на концах которой закреплены саморезы в качестве прицелов, станет отличным визиром, если тщательно контролировать уровнем и отвесом её положение в горизонтальной и вертикальной плоскостях.

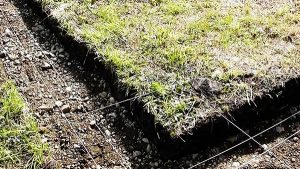

Вдоль линий разметки натянуты шнуры, закрепленные на мерных скамеечках

Знание основ геометрии и методов нанесения разметки простейшими инструментами позволит без труда подготовить участок перед земляными работами. Однако следует помнить золотое правило — семь раз отмерь, а потом копай. Контрольная проверка сторон, диагоналей и углов — необходимое условие, при котором будет обеспечено точное соответствие границ фундамента с планом строения.

Разметка участка под фундамент

Выбор типа фундамента

Прежде чем приступать к разметке фундамента, надо определиться с тем, какого типа он будет. Каждый из них имеет определённые отличия в конструкции и способах обустройства.

Столбчатый фундамент

Самый доступный и простой вариант, но считается менее надежным по сравнению с остальными типами фундамента. По будущему периметру стен делаются столбы из подходящего материала. Их размещают в самых важных местах на отрезках 1,2-2,5 м друг от друга. Сверху на них монтируется балка, формирующая основу под строение. Есть второй вариант – углубляющийся: в опорах делают скважины, их армируют и бетонируют.

Снизу столбы делают расширенным, что придает большей устойчивости. Этот тип конструкции может применяться только на прочных почвах и только для легких и малоэтажных конструкций. Обустройство подвала полностью исключено.

Столбчатый фундамент из блоковИсточник fundamentt.com

Плитный фундамент

Самый надежный, однако и дорогой, отличается универсальностью и прочностью. Заливается целая плита из железобетона на специально подготовленной песчано-щебневой подушке. Делается непосредственно под параметры строения или немного больше. В случае смещения почвы подушка «плавает» вместе с ней, исключая повреждения стен дома.

Существует нескольких вариантов обустройства:

• заглубленный – роется яма по размерам будущей постройки, на дно заливается плита, можно обустроить подвал;
• мелкозаглубленный – обустраивается на поверхности почвы, сделать подвал нельзя.

Плитный фундаментИсточник ustanovkasvai.ru

Свайный фундамент

Применяется для неровного и слабого грунта. Сваи проникают очень глубоко, монтируются в прочных слоях грунта. На сваи ставится обвязка из балок для устойчивости строения.

Сваи бывают:

• винтовые – делаются из металла, заостренные, на конце есть винт, легко углубляются, применяются в основном для негабаритных небольших построек;
• буронабивные – бурятся скважины, бетонируются, регулировка высоты осуществляется в соответствии плану, могут армироваться или возводиться без армирования;
• забивные – тяжелые, обязательно армированные и очень длинные сваи, которые на конце обязательно заостренные, углубление происходит с применением спецтехники, практически не применяются в частном строительстве из-за дорогостоящей техники.

Свайный фундамент с ростверкомИсточник remoskop.ru

Ленточный фундамент

Роются траншеи, сверху которых будут стены, заполняются выбранным материалом, в зависимости от характеристик грунта:

• литой бетон или плиты – для глиняных почв;
• бутобетон – для песка и скалистых грунтов;
• кирпич – применяется редко, используется для наружной стороны, применяется для глины, запрещено использовать при близком расположении грунтовых вод.

Этот вариант конструкции может применяться для разных типов почвы, обустройства подвала. Создание проще и дешевле, чем плитного.

Мелкозаглублённый ленточный фундамент с дополнительным усилениемИсточник full-haus.ru

Разобраться с тем, как правильно разметить фундамент ленточного типа достаточно просто. Для начала необходимо выбрать один из вариантов его создания, который может быть:

• сборный – не заливается бетоном, а монтируется при помощи плит;
• монолит – бетонируют внутренние грани;
• заглубленный – применяется только для очень больших конструкций, глубина создаваемой траншеи должна быть ниже точки промерзания почвы, при достаточном весе постройки устойчив к смещению грунта;
• мелкозаглубленный – для стабильных почв, можно строить на нем только легкие здания, траншея не глубже 70 см.

Диагональ фундамента

Еще один способ сделать – воспользоваться теоремой Пифагора. Зная длину и ширину будущей постройки и определив место, в котором будет расположен первый угол фундамента, можно вбить в этом месте колышек. Натянув в нужном направлении шнур, отмечают линию основания под одну из стен. Перпендикулярно к полученной линии натягивают шнур, длина которого равна длине второй стороны фундамента. Проверить наличие прямого угла можно, воспользовавшись формулой, по которой, зная длины катетов, вычисляют длину гипотенузы.

Так высчитывают первую диагональ. Если опорная конструкция имеет форму прямоугольника, все действия необходимо повторить, приняв за вершину второго угла конец шнура, с помощью которого отмечают длину или ширину основания. Получив две диагонали можно убедиться в том, что все измерения и работы проведены правильно. Насколько точно сделаны расчеты и выполнены измерения, можно проверить с помощью лазерного нивелира. Этот прибор позволит создать нужную конструкцию, без погрешностей.

Не стоит успокаиваться, убедившись в том, что длина всех диагоналей одинакова, ведь они равны и в трапеции. Это значит, что проверка прямых углов просто необходима.

Посмотрите видео, как проверить правильность выставления диагоналей.

Если диагонали равны, то это не значит, что у вас ровный дом. Почему? Рассказываю историю!

Этот забавный случай произошел на участке моего соседа при разметке фундамента под строительство дома.

В этот вечер я приехал с работы и случайно зашёл к нему поинтересоваться, как продвигается подготовка к заливке фундамента. Смотрю, строители уже набросали оси будущего здания, соорудили обноску, и прокопали на пару-тройку штыков лопаты траншею.

С юмором спрашиваю у соседа, почему мол, решил угол не совсем ровный делать, это же не красиво? А сам понимаю, что косячок!

В ходе соседской беседы, перебивает нас старший из строителей, и кричит, чё, мол, пришел и так времени в обрез — не укладываемся в график, а ты тут с советами лезешь!

Я говорю ему — дружище, мне может и кажется, но угол выглядит не совсем прямым . Далее диалог такой:

Старший бригады: » Мы контрольный замер диагоналей сделали, так что не преживай! «Я: » Давай проверим, это 3 минуты делов! «

Он нехотя берет лазерный дальномер, даёт мне доску и говорит:— » На, держи и прикладывай на угол «. Промеряет до моей приставленной доски, подходит и тычет экран со значением 11.745 м., промеряет вторую диагональ и показывает — 11,752 м.

Ну думаю, ладно, погрешность в несколько мм. — это не погрешность. Может действительно в конце рабочего дня усталость сказывается! В это время кричит с дальнего угла мне в упрек другая харя: » Ну чё, подводит тебя твой глазомер, пришел тут профи!? «

Я, чтобы уже проверить самого себя, прошу у соседа угловую линейку и прикладываю к углу. И тут на тебе, погрешность натянутой бечевки выстреливает примерно 3-4 мм. на 50 см. длины.

Подзываю строителя, собирается толпа вокруг меня и начинают бурно обсуждать, как так получилось?

Говорю: — » Промеряйте все стороны! «

Тут сосед мне бормочет, что мол им доверяет, чё ты конфликт, типо, раздуваешь. Я ему тычу в угол и говорю, сам смотри, ты видишь леска в сторону уходит!

Короче заставил перемерить все стороны. И что вы думаете в итоге? Диагональ диагональю, а две противоположные стороны расходятся на 11 сантиметров — ОДИННАДЦАТЬ.

Вы спросите как так получилось? Скорее всего, так как конфигурация здания сложная, один раз промерив все стороны, натянули шнурки. После чего при коррекции диагоналей, смещали их по горизонтали выставленной обноски — добиваясь равных диагоналей, но забыв промерять прямоту углов и контрольно стороны. В итоге у них каким-то чудом получилась равнобедренная трапеция , у которой так же диагонали полностью равны.

Вывод!

Одинаковые диагонали совсем не говорят о том, что у вас углы равны 90 градусов. Всегда делайте комплексный замер всех сторон и проверяете углы, ведь способов множество. Я не понимаю, почему строители на это положили, и решили отделаться только проверкой диагоналей.

С тех пор сосед приглашает меня к себе перед каждым этапом, как бы просто взглянуть, все ли нормально у него! )))) Жалко бы было, если бы испоганили красивый дом!

http://postroj-sam.ru/fundament-doma/razmetka-fundamenta-pod-dom-svoimi-rukami-skhemy-sposoby-i-primery.htmlhttp://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.phphttp://fundamentaya.ru/job/ustroystvo/razmetka_pryamogo_ugla_fundamenta.htmlhttp://domzastroika.ru/foundation/razmetka-pod-dom-samostoyatelno.html

Зачем нужна разметка

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

• нарушение геометрических размеров здания;
• неточности угловых размеров;
• неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
• при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Что учитывать при выборе диагонали телевизора

Подбор подходящего экрана для домашнего кинотеатра, состоит из нескольких факторов:

1. Габариты помещения, где будет стоять ТВ. Этот параметр влияет на удаленность, на котором пользователь находится от ТВ и угол обзора.
2. Технические параметры экрана, в которые входит тип и его разрешение.

Многие пользователи думают, что четкость изображения зависит от размера монитора. Это распространенная ошибка.

Качество рисунка связано с другими параметрами:

1. Формат монитора.
2. Имеющееся разрешение.
3. Настройки контрастности.
4. Качество установленной матрицы.

С большого расстояния удобнее смотреть на приемник, у которого большой монитор. Чем меньше расстояние до аппарата, тем меньше станет угол обзора, и глаза не смогут полностью охватить происходящее на мониторе.

Как вывести диагональ опалубки?

Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности. Для исправления ситуации поступили так:

• ослабил поочередно крепление вертикальных кольев в земле и щитов опалубки;
• сместил первый столбик в противоположную сторону на половину расстояния «С» и закрепил его к щитам в новом месте крепления;
• сместил второй столбик в противоположную сторону на половину расстояния «С» и закрепил его к щитам в новом месте крепления и так далее;
• зная длину диагонали, натянул ленту рулетки от угла до угла до точки «Z» — диагональная желтая линия. Северный щит опалубки смещал в направлении большой стрелки до пересечения края опалубки с отметкой на рулетке в точке «D», которая соответствовала длине диагонали;
• в таком положении и фиксировалась опалубка к кольям забитым в землю.

Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному положению. Поэтому смещение диагонали было минимальным и усилия по «корректировке» положения щитов не вызывали механического напряжения и усилий.

Способ установки углов по равным диагоналям можно использовать только при условии равенства сторон. Равенства диагоналей будет достаточно!

Для сторон опалубки с большим размером возможно применить правило «золотого» треугольника. Если такой треугольник, согласно теореме Пифагора, имеет стороны 3, 4, то гипотенуза равна 5 единицам. Таким образом, достаточно отмерить на сторонах опалубки части кратные 3 и 4 у вершины прямого угла и тогда расстояние между контрольными точками будет 5 частей! Это и будет гарантией прямых углов и равенства диагоналей!

Для осуществления правильного планирования монтажа опалубки очень рекомендую использовать метод обноски, который позволяет в любое время монтажных работ производить сверку углов, снимать и повторно устанавливать шнуры периметра фундамента.

Перед заливкой фундамента не поленитесь еще раз проверить диагонали. Это лишним не будет! Бетон невозможно легко и быстро поправить. Ошибки исправлять очень дорого и долго. Фундамент для сруба имеет больше требований к качеству чем фундамент для каменного дома. Раствором уже ничего не выровнять!

Не забудьте перед заливкой смазать опалубку для ее легкого демонтажа!

Любой дом должен быть построен на надежном фундаменте

От этого зависит его долговечность и чтобы не сделать самую распространенную ошибку, важно знать, как правильно сделать разметку для фундамента

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

• По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
• По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

1. В центральной части метка для оси стен фундамента.
2. Слева и справа от осевой — метка для ширины основы;
3. Дальше обозначается ширина подушки под основу.

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.

Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то — 8).

После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.

Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.

Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.

После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:

Процесс нанесения разметки под основание

1. Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90ᵒ и их проверка. В каждую точку забываются вешки.
2. Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
3. Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
4. Забивка колышков по внешнему периметру, натягивание шнура.
5. Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
6. Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
7. Проверка внутренних углов и диагоналей.
8. Разметка внутренних стен и проверка углов их сопряжения с наружными.

После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.

Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.

Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.

Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.

Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.

Как проверить диагональ фундамента

Почему это так важно?

Если основание размечено правильно, это гарантирует:

• Простоту сооружения стен
• Экономию стройматериалов
• Четкое следование проекту здания

При создании проектных документов принимается во внимание не только фактура стройматериалов, но также и их точные параметры. Когда разметка основания дома производится с нарушениями, то в дальнейшем становится неизбежным процесс корректировки бревен, бруса и прочих конструктивных элементов при сооружении стен

Перед тем, как разметить ленточный фундамент либо плитный, определитесь с месторасположением будущего здания. Если будущая стройплощадка неровная, ее нужно выровнять.

Немного необходимой теории

Человечество создало свой «прямоугольный» мир – Декартову систему координат. Все производимые строительные материалы имеют вид прямоугольных заготовок. От досок до рулонов, матов и плит утеплителя. От кирпичей и блоков до бетонных плитных перекрытий.

Исходя из чего, очень важно при разметке основания выдерживать эту прямоугольность. А для этого надо знать два основополагающих принципа

Первый из них: у прямоугольника диагонали всегда равны. Если их длины не совпадают – значит, вы построили не прямоугольник. Но, есть и одно исключение.

Диагонали являются равными также у равнобедренной трапеции. Поэтому не радуйтесь преждевременно, когда добьетесь совпадения величин диагоналей, а используйте второй необходимый принцип.

Для разметки вам нужна будет рулетка, а также много длинного и прочного шнура. Желательно иметь несколько прищепок потуже, дабы не терять время на колышки.

Основные способы устройства заземления

При устройстве заземляющей системы, в качестве заземлителя обычно используют вертикальные металлические пруты. Это связанно с тем, что горизонтальные электроды вследствие малой глубины залегания имеют повышенное электрическое сопротивление. В качестве вертикальных электродов практически всегда применяют стальные трубы, пруты, уголки и прочую металлопрокатную продукцию с длиной превышающую 1 метр и имеющую сравнительно небольшое поперечное сечение.

Схема заземления в частном доме

Существует два основных метода монтажа вертикальных заземляющих электродов.

Статья по теме:

Несколько коротких электродов

В данном варианте используется несколько стальных уголков или прутьев длиной 2-3 метра, которые соединяются вместе при помощи металлической полосы и сварки. Соединение выполняется у поверхности земли. Монтаж заземлителя происходит простым забиванием электрода в грунт при помощи кувалды. Подобный способ больше известен под названием «уголок и кувалда».

Использование арматуру в качестве заземлителя

Минимально разрешенное сечение заземляющих электродов приведено в ПУЭ, но чаще всего справленные и дополненные величины из технического циркуляра №11 «РусЭлектроМонтаж». В частности:

• для уголка и полосы из черной стали с сечением не менее 150 мм2 и толщиной стенок 5 мм;
• для стального прута с диаметром не менее 18 мм;
• для стальной трубы с толщиной стенок от 3,5 мм и диаметром не менее 32 мм.

Преимущества этого способа заключаются в простоте, дешевизне и доступности материалов и монтажа.

Одиночный электрод

В данном случае в качестве заземлителя используется электрод в виде стальной трубы (как правило, одиночный), который помещается в глубокое отверстие, пробуренное в грунте. Бурение грунта и установка электрода требует использования специальной техники.

Одиночный электрод заземления, монтируемый в пробуренную скважину

Увеличение площади контакта заземлителя с грунтом обеспечивается большей глубиной установки электрода. Более того данный способ более эффективный в сравнении с предыдущим вариантом, при одинаковой общей длине электродов, благодаря достижению глубинных слоев грунта, которые как правило имеют низкое удельное электрическое сопротивление.

К достоинствам данного способа относят высокую эффективность, компактность и сезонная «независимость», т.е. вследствие зимнего промерзания грунта удельное сопротивления заземлителя практически не изменяется.

Еще один способ – прокладка заземлителя в траншею. Однако такой вариант требует больших физических и материальных затрат (большее количество материала, копка траншеи и т.д.).

Для такого способа нужно много физических усилий

Разобравшись с тем, как работает и для чего нужно заземление стоит теперь второй вопрос нашей статьи, а именно что представляет собой зануление, для чего оно нужно и чем отличается от заземления.
