Почему течет печная труба и как правильно сделать гидроизоляцию дымохода на кровле из профнастила, шифера и т.д

Плюсы и минусы герметизирующего состава

Самодельный полимерный герметик практически не уступает заводским аналогам, предназначенным для ремонта крыши в частном доме. Преимущества состава, сделанного из пенопласта:

1. Цена клея-герметика стремится к нулю. Вы купите бензин, используете максимум 0.5 литра, остальное выльете в бак автомобиля либо примените в хозяйстве другим способом. Пенопласт подойдет любой, даже мелкие отходы.
2. Кровельный герметик является морозостойким и годится для любых наружных работ. Можно заделывать течи крыши, щели на балконе квартиры, трещины между отмосткой и стеной частного дома.
3. Если крыша дома потекла среди зимы, состав допускается наносить при отрицательной температуре.
4. Высокая адгезия к различным поверхностям. Главное, убрать пыль.

Примыкание кровельного железа к кирпичной стене. Справа показан прошлогодний герметик, который держится довольно крепко

Срок службы герметизирующего раствора ограничен. Спустя 1–2 года полимерная замазка может трескаться и отслаиваться по краям. Подобным недостатком страдают и заводские герметики, поэтому течь крыши следует ремонтировать капитально – менять треснувший шифер, перекрывать оцинковкой и так далее. Замазывание – временная мера.

Другие минусы самодельного клея-герметика:

• в процессе приготовления и нанесения раствор издает резкий запах бензина, соответственно, заделывать щели внутри дома не рекомендуется;
• состав нельзя приготовить заранее, поскольку он загустевает;
• длительное отвердевание, после которого корка становится хрупкой;
• приготовление жидкого полимера занимает время (30…60 минут);
• после заделки место дефекта выглядит некрасиво.

Долгое застывание герметика не всегда является недостатком. Если щель «живая», например, стык металла и кирпича с разными коэффициентами теплового расширения, то эластичность только плюс. Как выглядят швы на крыше спустя год после ремонта, показано на видео:

Отделка дымохода: выбор материалов

В число негативных факторов, влияющих на дымоход, входят

• атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
• перепад температур окружающей среды;
• высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива

. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать

• устойчивость к внешним факторам, износостойкость;
• внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Обшивку дымохода рекомендуется выполнить до укладки кровельного материала, чтобы избежать повреждения или загрязнения покрытия крыши.

Отделка дымохода на крыше чаще всего выполняется с использованием

• клинкерного кирпича или плитка;
• штукатурки;
• цементно-волокнистых плит;
• кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Клинкерный кирпич или плитка – практичный вариант отделки дымоходной трубы, поскольку на таком материале не заметна грязь. К преимуществам клинкерных материалов также относится эстетичность кладки, такой дымоход прекрасно сочетается с кровельным покрытием любого типа. Стоит отметить устойчивость плитки и кирпича к погодным условиям, перепадам температур, а также прочность материала. Для облицовки дымохода применяется исключительно полнотелый клинкерный кирпич, уложенный на раствор для клинкера, для затирки швов применяются особые составы. Тонкая, легкая клинкерная плитка обычно применяется для облицовки высоких труб.

Отделка дымохода на крыше при помощи штукатурки характеризуется

• доступной стоимостью;
• простым монтажом;
• универсальностью (подходит к любым кровельным покрытиям);
• возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

2 часто задаваемых вопроса

Последствия некачественной герметизации

Место, где дымоход печи или камина выводится на улицу, называют узлом прохода печной трубы или просто проходкой. Оно моет располагаться в стене или на крыше сооружения, при чем второй вариант вывода считается более популярным, но и более опасным с точки зрения появления протечек. Если гидроизоляция швов между дымоходом печи и кровельным материалом реализуется не качественно, то в процессе эксплуатации крыши домовладелец может столкнуться со следующими проблемами:

• Протечки. По статистике, которую приводят опытные мастера-кровельщики, большая часть протечек на крыше возникает по причине зазоров или щелей между печной трубой и кровельным материалом, не заделанных должным образом.
• Загнивание стропильного каркаса. Проникновение атмосферной влаги через швы между дымоходом и кровлей приводит к постепенному загниванию, деформации каркаса крыши, изготовленного из дерева.
• Снижение тяги в дымоходе. Недостаточная герметизация узла сопряжение трубы на крыше и кровельного материала приводит к появлению конденсата, остыванию дымохода, что негативно сказывается на силе тяги в системе.

Узел через кровлю и распстранённые ошибки монтажа

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист

Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Говоря о креплении ендовы, стоит заметить, что по нормативам саморезы должны быть закручены на расстоянии 25 см от оси ендовы. Форма желоба этого элемента кровли способствует организованному движению воды. Поэтому никаких протечек не бывает.

Никаких прокладок или уплотнителей при входе самореза в фартук не ставят, а значит невозможно гарантировать отсутствие протечек в дальнейшем.

Сегодня многие фирмы производители заняты разработкой технологий по изготовлению фартуков для обхода трубы.

Обратите внимание

Не стоит пренебрегать таким важным элементам кровли, как обход трубы.

Обеспечить хорошее примыкание кровли к трубе можно и другими способами, которые позволяют надежно защищать подкровельное пространство от влаги, да и выполнить их совсем несложно. Обход можно выполнить с помощью металлического фартука, как представлено в инструкции по монтажу металлочерепицы М28  фирмы УНИКМА, так же с помощью фартука по фальцевой технологии, с применением универсальных окладов фирмы FAKRO или лентой из гофрированного алюминия.

Хочу напомнить, что наша бригада всегда готова помочь Вам смонтировать кровлю. Звоните: 7 (495) 795-82-20.

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Список огнеупорных материалы для отделки стен вокруг печей

По правилам пожарной безопасности обустройство вокруг печей, каминов и топливных котлов должно проходить с использованием огнеупорных специальных материалов, которые одновременно могут защитить жилое или подсобное строение (баню) от возможного попадания огня на стены, и в тоже время не нанести вреда здоровью.

Любая печь или камин для создания благоприятной домашней атмосферы сильно разогревается, от них разносится сильный жар, который в свою очередь может быть источником возгораний или пожара

Поэтому важно внимательно выбирать нужные материалы при обустройстве источника тепла в доме, бане или подвальном помещении, если речь идет о топливном котле

Преимущества

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

• кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
• металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
• сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
• модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.

Трубы могут быть разных типов

При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

• обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
• поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
• быть инертными к действию солнечных лучей;
• обладать совместимостью с кровельными материалами;
• иметь длительный эксплуатационный ресурс.

Качественная герметизации – надежная защита от протечек

Герметизация прозрачной кровли

Стыки светопрозрачных кровель обрабатывают герметиками с отверждаемой или неотверждаемой структурой. Существуют еще специальные эластичные профили, позволяющие сделать герметичный стык прозрачной кровли. Выбор способа герметизации и материала зависит от типа конструкции с предполагаемыми ее будущими нагрузками. Например, крыши теплиц из стекла оптимально герметизировать структурным силиконом. Паста отлично сцепляется со стеклом, не теряя высокие изолирующие свойства на протяжении длительного времени

Прозрачная кровля подвержена ветровым и снеговым нагрузкам, что важно учитывать при выборе герметика.

Герметизация швов на крыше из профнастила

Последовательности выполнения работ:

• Г-образные планки примыкания прикладывают к дымоходу и на его стенках по верхнему краю планок намечают линии;
• по этой разметке угловой шлифовальной машинкой с диском по камню делают штробы глубиной 10-15 мм;
• первой устанавливается нижняя планка примыкания, при этом отгиб в ее верхней части заводится в штробу;
• затем таким же образом устанавливаются боковые планки с напуском на нижнюю и в последнюю очередь верхняя.

Штробы заполняются термостойким силиконовым герметиком, а нижние горизонтальные части планок фиксируются саморезами к обрешетке. Для предотвращения протекания в местах крепления необходимо использовать специальные кровельные саморезами с прорезиненными головками. Если таких не имеется можно из резины вырезать прокладки и одеть их на саморез под головку.

На завершающем этапе производится установка так называемого галстука из водонепроницаемого материала для того, чтобы вода стекала в водосточную систему дома. Сверху конструкции укладывается профнастил, устанавливается еще один декоративный фальш-фартук и фиксируется саморезами к трубе.

При герметизации таким способом можно обойтись и без прорезания штроб, но для этого необходимо выложить трубу с выступом, под который будут заводиться планки примыкания.

Многие печи комплектуются круглыми трубами, состоящими из нескольких слоев. Для герметизации швов вокруг такой трубы выпускаются уже готовые колпаки с фартуком. Они представляют собой оцинкованный лист с отверстием, к которому под наклоном закреплен конус. Лист фиксируется саморезами на обрешетке, труба заводится через отверстие в колпаке. Верхняя часть конуса обжимается вокруг трубы металлическим хомутом с прокладкой, обеспечивая герметичность соединения.

Помимо жестких колпаков, в продаже имеются эластичные проходки Master Flash, позволяющие заделать шов возле трубы быстро и качественно. Их можно использовать не только для герметизации печных труб, но и других элементов крыши – антенн, труб вентиляции. Внешним видом Master Flash похож на металлический колпак, только изготавливается из резины или силикона. Его можно эксплуатировать при температуре от – 50°С до 130°С на любых типах покрытий, особенно хорошо подходит для использования на светопрозрачных кровлях.

Монтаж эластичной проходки не представляет никакой сложности. В его основании вырезается отверстие чуть меньше чем диаметр печной трубы. Проходка просто натягивается на трубу, основание по периметру промазывается термостойким силиконовым герметиком и фиксируется к профнастилу кровельными саморезами. Можно дополнительно проклеить места примыкания основания и кровли самоклеящейся лентой. Чтобы защитить проходку от воздействия ультрафиолета, сверху нее одевают декоративный колпак под цвет кровельного покрытия.

Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку, соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

• Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки. То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
• Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки, что вполне может ослабить общую конструкцию.
• Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
• Какой бы вариант ни рассматривался, вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Цены на дымоходные трубы

дымоходная труба
Просвет между трубой и деревянными деталями стропильной системы и обрешетки нередко заполняют негорючими термоизоляционными материалами. В этом качестве хорошо использовать базальтовую минеральную вату

Просвет между дымовой трубой и элементами стропильной системы регулируется правилами СНиП 41—01-2003, пункт 6.6.22. В нем говорится, что расстояние от поверхностей бетонных и кирпичных дымоходных труб до любых деталей стропильной системы и кровельного «пирога», изготовленных из горючего материала должно составлять не меньше, чем 130 мм. От керамических труб, не имеющих изоляции, этот просвет должен быть не менее 250 мм, а при наличии теплоизоляции — также не менее 130 мм.

Оставшееся не закрытым пространство между трубой и горючими или даже слабогорючими кровельными покрытиями должно перекрываться только совершенно негорючими материалами (обычно для этих целей применяется листовой металл).

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Стальной фартук

Для отделки дымохода используются фартуки, выполненные из оцинкованной стали. Их впоследствии можно окрасить в необходимый оттенок. Конфигурация этого элемента может быть различной. В продаже есть готовые фартуки разных размеров.

Как устанавливается фартук?

1. Края гидроизоляционной мембраны и теплоизоляции, которые были повреждены при выводе трубы на крышу, нужно строительным скотчем зафиксировать на дымоходе.
2. Для установки пристенного профиля труба штробится по всему периметру (перед этим следует нанести разметку). В углубление заводится верхняя часть планки и фиксируется стойким к высоким температурам герметиком.
3. Первый слой фартука помещается под профилированное покрытие и фиксируется кровельными саморезами.
4. Второй слой защитного приспособления монтируется на профлисте с нахлестом 10…15 см.

Схема установки стального фартука

Все места примыканий обрабатываются герметиком.

Защитный фартук следует фиксировать при помощи специальных саморезов, имеющих резиновое уплотнение. Если такие метизы отсутствуют, можно использовать самодельные резиновые прокладки, которые укладываются под шляпки крепежа.

Металлический фартук, изготовленный собственноручно

Для тех, кто имеет навыки работы с инструментами и металлом, лучшим вариантом фартука может стать собственноручно изготовленная конструкция.

Таблица. Инструменты, необходимые для изготовления и монтажа фартука.

№	Инструмент	Иллюстрация
1	Шуруповерт
2	Ножницы по металлу
3	Клещи для формирования конверта (цапля)
4	Щипцы (45 градусов)
5	Ручной бендер (листогиб)
6	Киянка

Кроме этого, следует подготовить листы металла (гладкого) подходящего размера и кровельные саморезы.

Стоит задача изготовить фартук из листового металла для этого дымохода.

Фартук будем делать для этого дымохода

Шаг 1. Снимаются размеры. К этому пункту нужно отнестись с большой ответственностью, так как от него зависит функциональность конструкции. Высота фартука должна быть не менее 15…20 см.

Шаг 2. Готовятся четыре составных элемента фартука. Чтобы загнуть лист, необходим бендер. Это ручное приспособление заменяет гибочный станок.

Чтобы загнуть лист, необходим бендер

Обрезка металла производится ножницами.

Обрезка металла

Понадобятся четыре заготовки:

задняя часть;

Задняя часть

Края ее необходимо немного загнуть, чтобы снег не попадал между фартуком и кровельным покрытием.

две боковины с ребрами жесткости;

Боковины с ребрами жесткости

Боковые части также должны иметь загибы.

Загиб на боковой части

передняя часть.

Передняя часть

Она имеет более открытый угол.

Шаг 3. Первым монтируется задний элемент.

Монтаж заднего элемента

Деталь плотно прижимается к дымоходу и фиксируется.

Шаг 4. Боковины загибаются конвертом. Это обеспечивает отсутствие разрезов на фартуке. Все складки конверта плотно подбиваются киянкой.

Боковины загибаются конвертом

После формирования конверта на боковинах вырезается полукруг (с той стороны, которая будет соприкасаться с задним добором).

Вырезается полукруг

Плавно сглаженный переход также позволит избежать разрезов. После проведения обработки боковины выглядят следующим образом.

Боковины после обработки

Шаг 5. Боковины плотно прижимаются к трубе и прикручиваются к крыше. Саморезы следует фиксировать на выступе профнастила.

Шаг 6. Выступающая часть задней детали обрезается по размеру боковины с учетом небольшого запаса. Он необходим для последующего загиба заднего элемента на боковой.

Выступающая часть задней детали должна обрезаться с запасом

Шаг 7. Задняя стенка загибается на выступ боковины. Это обеспечивает герметичность соединения двух деталей. Шов тщательно простукивается.

Шов простукивается

Такая же процедура проводится со второй боковиной.

Шаг 8. Лицевой элемент устанавливается на место и фиксируется саморезами к дымоходу и профнастилу. Эта деталь фартука также имеет боковые грани, согнутые конвертом. Их тоже обрезают полукругом.

Фиксация лицевого элемента

Боковины (выступающие за пределы дымохода) обрезаются полукругом на 1…2 см выше, чем лицевая деталь, после чего загибаются на стенки передней части, создавая замок. В результате получилась полностью герметичная подшивка дымохода.

Герметичная подшивка дымохода

Единственное слабое место этой конструкции — примыкание верха планок к трубе. В этих местах возможно проникновение влаги. Чтобы исключить эту проблему, стыки необходимо обработать герметиком.

Видео — Подробно об устройстве фартука

Защитный фартук для дымохода может не только предотвратить протечки, но и способен стать украшением кровли.

Источник

Что же делать?

Общий вид дымовой трубы вид на крыше

Оптимальным вариантом будет отделить зону, примыкающую к дымоходу от крыши и сделать что-то похожее на отдельный короб. Сделать короб можно из балок и деревянных стропил.

Короб должен быть расположен от трубы на расстоянии в 13-15 см, а этот зазор заполнен негорючим теплоизоляционным материалом, например, каменной ватой.

Каменная вата хороша тем, что не боится влаги, в отличие от других теплоизоляционных материалов. В прочем, выбрав этот материал можно и не делать паро- и гидроизоляцию.

Что же касается паро- и гидроизоляции кровельного пирога, то она проводится традиционными способами, которые используются для таких препятствий.

Пленочное полотно надрезается конвертом, который доводится до края поперечных балок и стропил. После этого их фиксируют при помощи гвоздей или скоб, гидроизоляция прижимается к обрешетке брусками, а пароизоляция — при помощи каркасного основания.

Для того чтобы обеспечить максимальную защиту от влаги в местах стыков дымоходного короба с пленками можно уплотнить при помощи специальных клеевых составов или лент.

В тех случаях, когда труба на крыше имеет большую длину, она окружена слоем утеплителя, материал, из которого сделана труба, или же температура в той зоне, где дымоход выходит в крышу, не доходит до 60-ти градусов, то и опасности для пленок нет.

Поэтому считается, что для пленок не требуется дополнительная защита от пожара, и они могут выходить непосредственно к трубе, а места стыков можно проклеить скотчем. Для того чтобы отводить воду от системы необходимо сделать желобок.

Теперь рассмотрим еще кое-какие моменты, которые помогут ответить на вопрос, как установить трубу на крыше.

• Если вы не будете устанавливать короб, то не забудьте сделать зазор между трубой и горючими конструкциями.
• Лучше всего, если выводимая труба не будет иметь стыков. В том случае, если это невозможно, то делайте стыковку выше, чем выход трубы из потолка и ниже, чем кровельный материал и обрешетка. Все соединяющие места нужно стянуть при помощи железных хомутов, обернуть асбестом и зафиксировать.
• Если вы решили прибегнуть к кирпичной кладке, то воспользуйтесь обожженным кирпичом, предназначенным для печей. В качестве раствора можно использовать как цемент, так и липкую глину.
• Можно использовать готовые дымоходы, которые в последнее время завоевывают строительный рынок. В таком случае нужна будет только установка трубы на крыше. Стоит отметить, что такие дымоходы хорошо изолированы и защищены, поэтому для них не требуется дополнительная обтяжка керамзитом или асбестом.

Принципы герметизации зазора между дымоходом и крышей

Закрытие щелей осуществляется при помощи ряда подручных материалов, которые можно схематически распределить в две категории:

1. Элементы, закрывающие щель между кровлей и трубой. Это различные фартуки, воротники, которые изготавливаются из оцинкованной стали, резины или силикона. Они могут иметь различный внешний вид и технические характеристики, быть самодельными или фабричными. Их основное назначение – первичное черновое закрытие бреши между крышей и трубой;
2. Различные герметики, то есть материалы, заполняющие оставшиеся щели. К ним относятся цементные смеси, герметики. Среди современных поколений – клеящиеся ленты, которые удобны и просты в работе.

Для разных типов кровель соотношение и выбор этих материалов будет различен. Рассмотрим этот вопрос подробнее.

Крыша из черепицы

На черепичных кровлях удобнее использовать раствор цемента и песка. Для такого типа кровли это наилучшее и удобное решение герметизации зазоров.

Представим пошагово, как заделать трубу на крыше из черепицы:

Из оцинкованной стали готовится специальный воротник, который формирует место для заливки раствора;
При заполнении зазора цементно-песчаной смесью важно следить, чтобы она заполняла все ниши у кровли и самой трубы;
Для отвода дождевой воды создается наклонная поверхность.

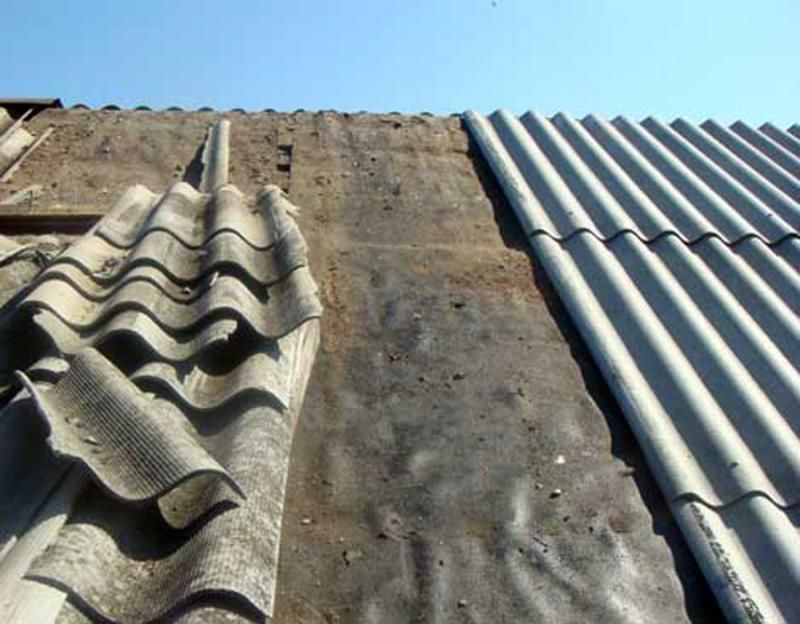

Шиферная крыша

Чем заделать трубу на крыше из шифера? Ответ прост: асбестоцементной смесью.

Порядок работ будет следующим:

• В листе из стали делается отверстие в виде круга и насаживается на дымоход;
• Раствор асбеста и цемента создается в пропорциях 2:1;
• Зазор между дымоходом и листом заливается разведенной асбестоцементной смесью;
• Смесью заполняется промежуток между дымоходом и кровлей. Для удобства потребуется ограничитель, который можно сделать из доски или картона.

Кровля из мягкой черепицы

На крышах из гибкой черепицы делается разделка. Щель необходимо закрыть специальным элементом-фартуком. Он обрамляется гибкой клеящейся лентой типа «Вакафлекс» на основе каучука. Лента заводится на дымоход и основание и тщательно приклеивается за счет собственного клеевого слоя. Далее разделка прижимается футляром трубы и все зазоры заполняются битумной мастикой.

Если щели между дымоходом и битумной черепицей достаточно велики по размерам, то первоначально они заполняются паклей или веревкой, которые пропитаны битумом или масляной краской.

Также заполнение зазоров может выполняться цементно-песчаным раствором.

Крыша из профлиста

Вопрос, как заделать щель между трубой и крышей из профнастила, легко решается при помощи готовых трубных разделок, которые позволяют быстро и качество заделывать все щели. Готовые трубные разделки представляют соединение фартука и колпака в единой детали. Они производятся из различных материалов и рассчитаны на широкий диапазон температурных колебаний.

Работа с данным элементом выглядит так:

• В колпаке делается отверстие, по диаметру меньшее, чем диаметр выводимой трубы;
• При помощи мыльного раствора элемент натягивается на трубу;
• В основание колпака укладывается прокладка;
• Все стыки заполняются термоустойчивым герметиком на основе силикона;
• Основание крепится к крыше при помощи шурупов.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 110. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 200 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

• труба продевается в проходку;
• Мастер Флеш подгоняется к профилированному кровельному листу;
• фиксируется с помощью огнестойкого герметика;
• закрепляется дополнительно на саморезы.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.
