Устройство светодиодных ламп на 220в и типы диодов

Схема сборки конструкции

Как будет работать светодиодная лампа напрямую зависит от производителя и цены изделия. Отличия можно заметить, если снять рассеиватель

В первую очередь стоит обратить внимание на качество пайки чипов, а также соединительных проводов. Дешевые лампочки служат меньше, чем качественные и дорогие

Низкокачественные китайские лампочки

Приобретая лампочку не более чем за 3 доллара, не стоит рассчитывать на симметричное расположение светодиодов на плате. Это говорит о том, что пайка выполнялась вручную и на скорую руку, а провода подбирались с минимальным сечением. Надёжного драйвера здесь также не будет. Вместо него реализована бестрансформаторная схема с выпрямителем и конденсатором.

Схема китайской лампочки.

Если приходится проводить диагностику и после ремонтировать лампы подобного типа, следует обязательно придерживаться особой техники безопасности. Каждый элемент, который является составляющей одной цепи, может находиться под напряжением, опасным для человека. Если случайно дотронутся до одной из токоведущих частей, можно получить удар током. То же самое может произойти, если щуп мультиметра случайно соскользнёт и спровоцирует короткое замыкание.

Фирменные светодиодные лампы

Дорогие и качественные лампочки имеют приятный внешний вид, но это далеко не все преимущества. Качество элементной базы будет значительно выше, чем у китайского аналога, приобретённого по низкой цене. Установленный драйвер отличается сложным устройством. Один из способов его сборки подразумевает установку импульсного трансформатора, а также преобразователя тока, который в дальнейшем стабилизирует полученную нагрузку.

Качественная лампа LED.

Трансформатор может не устанавливаться. Основная нагрузка будет направлена на микросхему, стабилизирующую входное напряжение, которая:

1. имеет систему отрицательной обратной связи;
2. возможность диммирования;
3. поддерживает ток с заданной шириной импульса.

Схема без трансформатора.

Выбирая качественную светодиодную лампочку на 220 В с токовым драйвером, покупатель получает защищенное от помех и скачков в сети устройство, которое соответствует характеристикам, указанным в паспорте. Установленный здесь радиатор обеспечит быстрый теплоотвод. Эта лампочка будет служить более чем в 5 раз дольше дешевой китайской.

Подключение LED по простой схеме с резистором и диодом — вариант 2

Другая простая схема показывает, как подключить светодиоды к 220 В переменного напряжения не намного сложнее и ее также можно отнести к простым схемам.

Рассмотрим принцип работы. При положительной полуволне ток идет сквозь резисторы 1 и 2, а также сам светодиод. В данном случае стоит помнить, что падение напряжения на светодиоде будет обратным для обычного диода — VD1. Как только в схему «попадает» отрицательная полуволна 220 В, ток пойдет через обычный диод и резисторы. В этом случае уже прямое падение напряжение на VD1 будет обратным по отношению к светодиоду. Все просто.

При положительной полуволне сетевого напряжения ток протекает через резисторы R1, R2 и светодиод LED1 (при этом прямое падение напряжения на светодиоде LED1 является обратным напряжением для диода VD1). При отрицательной полуволне сетевого напряжения ток протекает через диод VD1 и резисторы R1, R2 (при этом прямое падение напряжения на диоде VD1 является обратным напряжением для светодиода LED1).

Расчетная часть схемы

Номинальное напряжение сети:

U_С.НОМ = 220 В

Принимается минимальное и максимальное напряжение сети (опытные данные):

U_С.МИН = 170 В
U_С.МАКС = 250 В

Принимается к установке светодиод LED1, имеющий максимально допустимый ток:

I_LED1.ДОП = 20 мА

Максимальный расчетный амплитудный ток светодиода LED1:

I_{LED1.АМПЛ.МАКС} = 0,7*I_LED1.ДОП = 0,7*20 = 14 мА

Падение напряжения на светодиоде LED1(опытные данные):

U_LED1 = 2 В

Минимальное и максимальное действующее напряжение на резисторах R1, R2:

U_{R.ДЕЙСТВ.МИН} = U_С.МИН = 170 В
U_{R.ДЕЙСТВ.МАКС} = U_С.МАКС = 250 В

Расчетное эквивалентное сопротивление резисторов R1, R2:

R_{ЭКВ.РАСЧ} = U_{R.АМПЛ.МАКС}/I_{LED1.АМПЛ.МАКС} = 350/14 = 25 кОм

Максимальная суммарная мощность резисторов R1, R2:

P_R.МАКС = U_{R.ДЕЙСТВ.МАКС}2/R_{ЭКВ.РАСЧ} = 2502/25 = 2500 мВт = 2,5 Вт

Расчетная суммарная мощность резисторов R1, R2:

P_R.РАСЧ = P_R.МАКС/0,7 = 2,5/0,7 = 3,6 Вт

Принимается параллельное соединение двух резисторов типа МЛТ-2, имеющих суммарную максимально допустимую мощность:

P_R.ДОП = 2·2 = 4 Вт

Расчетное сопротивление каждого резистора:

R_РАСЧ = 2*R_{ЭКВ.РАСЧ} = 2*25 = 50 кОм

Принимается ближайшее большее стандартное сопротивление каждого резистора:

R1 = R2 = 51 кОм

Эквивалентное сопротивление резисторов R1, R2:

R_ЭКВ = R1/2 = 51/2 = 26 кОм

Максимальная суммарная мощность резисторов R1, R2:

P_R.МАКС = U_{R.ДЕЙСТВ.МАКС}2/R_ЭКВ = 2502/26 = 2400 мВт = 2,4 Вт

Минимальный и максимальный амплитудный ток светодиода HL1 и диода VD1:

I_{LED1.АМПЛ.МИН} = I_{VD1.АМПЛ.МИН} = U_{R.АМПЛ.МИН}/R_ЭКВ = 240/26 = 9,2 мА
I_{LED1.АМПЛ.МАКС} = I_{VD1.АМПЛ.МАКС} = U_{R.АМПЛ.МАКС}/R_ЭКВ = 350/26 = 13 мА

Минимальный и максимальный средний ток светодиода HL1 и диода VD1:

I_{LED1.СР.МИН} = I_{VD1.СР.МИН} = I_{LED1.ДЕЙСТВ.МИН}/К_Ф = 3,3/1,1 = 3,0 мА
I_{LED1.СР.МАКС} = I_{VD1.СР.МАКС} = I_{LED1.ДЕЙСТВ.МАКС}/К_Ф = 4,8/1,1 = 4,4 мА

Обратное напряжение диода VD1:

U_VD1.ОБР = U_LED1.ПР = 2 В

Расчетные параметры диода VD1:

U_VD1.РАСЧ = U_VD1.ОБР/0,7 = 2/0,7 = 2,9 В
I_VD1.РАСЧ = U_{VD1.АМПЛ.МАКС}/0,7 = 13/0,7 = 19 мА

Принимается диод VD1 типа Д9В, имеющий следующие основные параметры:

U_VD1.ДОП = 30 В
I_VD1.ДОП = 20 мА
I_0.МАКС = 250 мкА

Минусы использования схемы подключения светодиодов к 220 В по варианту 2

Главные недостатки подключения светодиодов по этой схеме — малая яркость светодиодов, за счет малого тока. I_LED1.СР = (3,0-4,4) мА и большая мощность на резисторах: R1, R2: P_R.МАКС = 2,4 Вт.

Другие причины мерцания

Вышеперечисленные способы устранения мерцания светильников со светодиодными лампами имеют отношение к выключателю. Но бывают исключения, когда свет мерцает, а выключатель соответствует требованиям.

Причины:

1. Некачественная энергосберегающая лампочка. Чаще отмечается у дешевой продукции китайского производства, когда светильник уже с завода имеет брак. Придется вновь потратиться и купить хорошую лампу.
2. Закончился ресурс эксплуатации диодного прибора освещения. Возможно, вышел из строя элемент микросхемы. В результате лампа светится, но моргает и потрескивает. Не нужно думать, что если заводом-изготовителем предусмотрен почти 10-ти летний срок эксплуатации продукции, лампа должна проработать все время. Ресурс даже качественного прибора значительно снижается, если в сети периодически появляются перепады напряжения или устройство работает в условиях температур, выходящих за нормы, определенные конструкторами.

В заключение нужно отметить, что если отложить поиск решения причины мерцания лампочки, энергосберегающий прибор скоро выйдет из строя.

LED-светильники устроены так, что каждое моргание — включение прибора. Эксплуатационный ресурс ламп привязан к количеству включений/выключений: чем чаще мерцание, тем быстрее она сгорит. На время ремонта осветительного прибора можно заменить светодиод лампой накаливания или временно установить обычный выключатель.

История светодиодов

Капитан Генри Джозеф Раунд, один из пионеров радио, во время эксперимента заметил необычное свечение, испускаемое карбидом кремния. Свои наблюдения он опубликовал в General World, но объяснить природу явления он не мог.

Русский учёный Олег Лосев наблюдал излучение света кристаллами — диодами. В 1927 году он опубликовал подробности своей работы в российском журнале и оформил патент на «Световое реле».

В 1961 году инфракрасный диод создали Б. Биард и Г. Питмен. Однако отцом-основателем светодиода по праву считывается Ник Холоняк. Его ученик Дж. Крэфорд в 1972 г. создал светодиод жёлтого цвета. В конце 80-х годов благодаря исследованиям русского учёного Ж. И. Алферова были открыты новые светодиодные материалы, которые дали толчок дальнейшему развитию светодиодов.

В начале 70-х впервые были изобретены светодиоды зелёного цвета, в 1971 году появился синий светодиод, который был очень неэффективным. Прорыв сделали японские учёные только в 1996 году, которые изобрели дешёвый светодиод синего цвета.

Покраска методом «наливной ванны»

Жидкая эмаль для ванной в продажу поступает стандартным набором, состоящим из твердой основы акрила и жидкого отвердителя. Комплект рассчитан на типовое изделие длиной до 1,7 метра. Чтобы получить компаунд, нужно влить отвердитель в основу и тщательно перемешивать его в течение 10 минут

Важно следить за однородностью консистенции смеси, особенно на дне и стенах ведерка, иначе финишное покрытие местами не отвердеет. Готовить смесь лучше вручную

Компаунд нужно перемешивать не менее десяти минут

По теплой плоскости эмаль для восстановления ванны распределяется равномернее. Для этого нужно прогреть изделие при помощи фена до необходимой температуры.

Осторожно, не торопясь, плавными движениями непрерывно наливайте узкой струйкой смесь на бортик изделия. После образования акрилового покрытия шириной примерно 5 см вы можете аккуратно продолжить заливку, двигаясь по кругу

При стекании вниз эмаль для реставрации ванн покроет стенки изделия примерно на половину их высоты. Игнорируйте появляющиеся подтеки и наплывы краски. Технология восстановления поверхности предусматривает их самостоятельное исчезновение.

Заливку проводите аккуратно и не торопясь

Аналогично заполняем акрилом нижнюю часть стенок ванны. Продолжать лучше с того же места, где начинали заливку вверху и в том же направлении. Заранее поставленная под слив емкость поможет собрать лишнюю стекающую вниз смесь.

Окончив работу, следует занавесить изделие шторкой, чтобы избежать попадания пыли и песчинок. Помещение закрывают на несколько дней, чтобы дать возможность покрытию хорошо отвердеть. Грамотно проведенную работу может испортить малейшая небрежность. Поэтому не стоит пользоваться ванной до тех пор, пока напыление не просохнет полностью.

Так выглядит ванна сразу после заливки

Лучшие телевизоры с диагональю экрана 42 дюйма

Материал для лезвия

Замечания по безопасности

1. Хотя самостоятельная сборка светодиодной лампы — не очень сложный процесс, к нему не стоит даже приступать, если вы не обладаете хотя бы начальными электротехническими знаниями. Иначе собранная вами лампа при внутреннем коротком замыкании может навредить всей электрической сети вашего дома, включая дорогие электроприборы. Специфика светодиодной техники в том, что если некоторые элементы её схемы подключить неправильно, то возможен даже взрыв. Так что надо быть предельно аккуратным.
2. Обычно светильники используются при напряжении 220 В переменного тока. Но конструкции, рассчитанные на напряжение в 12 В, подключать к обычной сети ни в коем случае нельзя, и вы должны об этом всегда помнить.
3. В процессе изготовления самодельной светодиодной лампы компоненты светильника часто не могут быть сразу полностью изолированы от питающей сети 220 В. Поэтому вас может серьёзно ударить током. Даже если конструкция подключена к сети через блок питания, то вполне возможно, что она имеет простую схему без трансформатора и гальванической развязки. Поэтому к конструкции нельзя прикасаться руками, пока конденсаторы не разрядятся.
4. Если лампа не заработала, то в большинстве случаев виновата некачественная спайка деталей. Вы были невнимательны или поспешно действовали паяльником. Но не отчаивайтесь. Пробуйте дальше!

Видео: учимся паять

Странное дело: в наш век, когда в магазинах есть абсолютно всё, как правило, недорогое и весьма разнообразное, после двадцатилетней эйфории люди всё чаще возвращаются к тому, чтобы делать домашние вещи своими руками. Немыслимо расцвело рукоделие, занятия столярным и слесарным мастерством. И в этот ряд уверенно возвращается простая прикладная электротехника.

Советы для выбора материалов для обработки

При выборе лакокрасочных материалов важно принять во внимание тип древесины для сруба. Если это дуб или другая прочная влагостойкая порода, то дополнительная защита от пара и осадков не нужна

Перед началом обработки сруба не рекомендуется прогревать баню.

Через каждые 2-3 ч необходимо менять кисточки на новые.

При выборе обрабатывающих средств для защиты внутренней части бани стоит обратить внимание на состав. Химикаты и токсины могут негативно сказаться на здоровье

Все полки и лавочки в бане необходимо также пропитать защитными средствами: антисептиком и антипиреном. Полы в бане обрабатывают и дают им тщательно просохнуть.

Будут ли негативные последствия, если устройство установлено без нужды в нем?

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

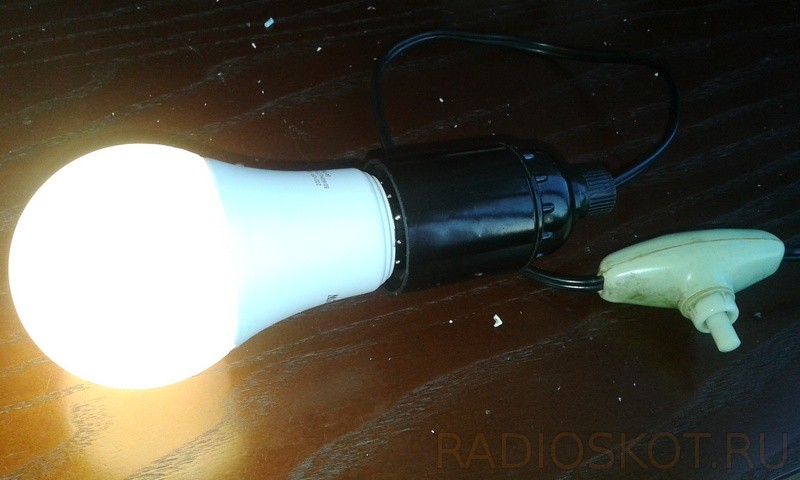

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

Конструкция светодиодных ламп

Светодиодные лампы предназначены для напряжения 12 В и соответственно конструкция устройства отличается от люминесцентных аналогов или в которых используется нить накаливания. Конструктивно она выполнена из следующих основных компонентов:

• Стеклянная колба. Может изготавливаться из прозрачного или матового стекла и иметь сферическую или плоскую форму. Купольная конструкция увеличивает угол рассеивания светового потока до 270°. Модели лампочек с плоской стеклянной поверхностью применяются в точечных светильниках для подсветки интерьера или разбивки площади на отдельные зоны. Угол освещения 30 – 60°.
• Светодиоды. Источники света последовательно соединяются в одну схему подключения, что повышает светоотдачу устройства.
• Радиатор. Представляет собой металлическую пластину из алюминиевого сплава. Она предназначена для отвода тепла, излучаемого светодиодами.
• Корпус. Изготавливается из высокопрочного пластика, который является диэлектриком и выполняет защитные функции от поражения электрическим током при монтаже или демонтаже источника света.
• Драйвер. Предназначен для стабилизации напряжения и преобразования тока из переменного в постоянный.
• Цоколь. Может изготавливаться под патроны разных видов: стандартной конструкции E27 и E14 или G4, G13, GU10 и так далее.

В зависимости от количества излучаемого света одним диодом и числа определяется яркость светодиодной лампы. Среднее значение освещенность рассчитывается из соотношения 1 Лм (Люмен – единица измерения яркости светового потока) на 100 Вт.

Как получить бежевый цвет краски для реалистичного телесного оттенка?

Добавлением красного цвета можно добиться особенного оттенка. С получением светлого тона хочется прийти к реалистичному виду. Для этого в смесь вводят малыми дозами алый. Он очень сильно способен менять оттеночную палитру цвета, поэтому с ним нужно быть осторожными. В большинстве случаев для правдоподобного телесного требуется большая доза красного. Но переусердствовать с ним тоже не нужно, иначе получится цвет кожи, получившей ожоги на солнце.

Откорректировать полученный цвет всегда можно. В светлом варианте произвести коррекцию цвета следует при помощи алого и синего, а вот если не выходит, то действия требуют возвращения к исходной точке. Тогда в рамках одной палитры лучше сделать несколько вариантов, чтобы по итогу подобрать для себя подходящий.

В этом видео показано, как сделать из красок цвет кожи.

Как получить бежевый цвет краски среднего оттенка?

Для комбинации нужны снова определенные тюбики или баночки с краской. Их потребуется много:

1. Красная.
2. Голубая.
3. Желтая.
4. Жженая умбра.
5. Белая.
6. Натуральная сиена.

По маленькой капле из каждой емкости необходимо нанести краски на планшетку. Первыми в сочетание пойдут алая и солнечная, которые в совокупности обеспечат оранжевый оттенок. Окунув и промыв кисть, добавить следует каплю небесной. Для более темного оттенка можно добавить черной. Снова немного алой

Ее добавление проходит мелкими порциями с осторожностью и скрупулезностью. Далее в сторонке отдельно от получившейся смеси необходимо скомпоновать одинаковые доли жженой умбры и натуральной сиены

Концентрированная смесь темного оттенка должна получиться в результате такого смешения. Малыми частями ее вводят к основной. Такую комбинацию также используют в случае, когда отсутствует синий. Получить оливковый цвет можно путем дополнения еще двух цветов: зеленого и солнечного.

Смешивать это количество красок нужно до того момента, пока не будет достигнут нужный результат. В идеале таких примеров должно быть несколько, чтобы можно было выбрать по итогу подходящий.

Как получить бежевый цвет из гуаши, и не только, чтобы он был темным?

Экспериментальная часть в этой вариации — это залог успеха, и чем больше ее будет, тем вероятность получить желаемый оттенок возрастает! Понадобятся такие краски:

1. Пурпурная.
2. Жженая умбра.
3. Натуральная сиена.
4. Красный.
5. Желтый.

Капли красок из перечня наносят друг за дружкой на палитру. В основу оттенка ложатся жжена умбра и натуральная сиена. Тут же отдельно смешивают алый и солнечный в одинаковых долях. После манипуляций в первую смесь аккуратно добавляют вторую. Затем вводят пурпурный. Лучше всего будет, если он окажется темным, или его можно сделать таковым, добавив к нему серого или черного. Работая с черной краской, следует знать, что добавлять ее нужно очень аккуратно, иначе она может испортить работу. Затем общее смешивание происходит ритмично и беспрерывно.

Более теплый оттенок получают, заменив пурпурный на жженую умбру. Необходимо извлечь на палитре малое количество нужной смеси и добавить ее в основную. Похожий результат даст комбинация основной массы с оранжевым. Его способности осветлять, придавая естественности, заслуживают наивысших похвал. А вот за белый тут следует забыть: он разбавит имеющуюся гамму.

Как получить бежевый цвет из пластилина?

Даже мультяшные пластилиновые герои на экране имеют реалистичный цвет кожного покрова. Как достичь его путем комбинации цветов и какие нужно использовать?

Приобрести нужно следующие бруски для лепки:

1. Белый.
2. Темно-розовый.
3. Светло-розовый.
4. Желтый.
5. Коралловый или оранжевый.

Больше всего понадобиться белого — весь брусок, всех остальных примерно по 5% от общей массы бруска и только темно-розового в количестве 3%. Сам процесс требует усидчивости. Следует отделить необходимые части от основной массы, кроме белого, довести при помощи пальцев рук материал до нужной температуры, чтобы упростить процесс смешивания. Затем ввести все части и непрерывно добиваться смешивания простыми движениями: сминая и разминая кусок.

В этом видео рассказано о том, как добиться цвета кожи. Не забывайте оставлять свои вопросы, пожелания и комментарии к статье.

Виды светодиодных ламп

LED-лампочки принято разделять на несколько категорий. Деление осуществляется, например, по интенсивности освещения в сравнении с лампами накаливания:

1. Для 25-ваттной лампы накаливания аналогом среди светодиодных светильников является лампочка на 5,5 Вт.
2. 8 Вт диодного источника идентичны 40 Вт лампы накаливания.
3. Для 11 Вт светодиода аналог равен 60 Вт.
4. Лампе на основе диодов мощностью 15 Вт равна лампа накаливания на 70-90 Вт.

Основным характеризующим свойством светодиодного устройства является тип цоколя.

Выделяют такие разновидности цоколей:

1. G-9 — цоколь штырькового типа.
2. E27 — наиболее распространенный вид цоколя.
3. G4 — цоколь для небольших лампочек. Чаще всего применяется для подсветки.
4. E14 — аналогичен E27, но меньше по диаметру. Применяется в люстрах в виде лампы-свечи или миньона.
5. GU10 — используется в точечных светильниках.
6. GU5.3 — цоколь, чаще всего применяемый в люстрах.

Поверхностный ремонт деревянного пола

Народное голосование

Материал для фасадного декора

Навигация по записям

Характеристики светодиодов

Основные характеристики светодиодов подразделяются на электрические и световые. С одной стороны, электрические – это рабочий ток, напряжение, мощность. С другой стороны, световые характеристики светодиодов – световой поток, сила света (эффективность). А также цветовая температура, габариты и угол рассеивания.

Рабочий ток светодиодов

Светодиоды работают только от определенной силы тока. Эта характеристика наиболее важна для работоспособности светодиода. Даже небольшое превышение рабочей силы тока приведет к быстрой деградации светодиода. А в результате выходу его из строя. Чуть более высокое превышение силы тока ведет к мгновенному перегоранию светодиода.

Ток светодиодов, несомненно, зависит от их мощности. Более мощные светодиоды работают на более высоком токе. В светодиодных лампах и светильниках устанавливаются драйвера. Они ограничивают ток именно до тех параметров, которые нужны для светодиодов, установленных в этих приборах. Часто требуется подключить светодиод отдельно. В этом случае необходимо знать его характеристики. Для того чтобы ограничить ток соответствующим драйвером, токоограничивающим резистором или конденсатором.

Напряжение светодиодов

Рабочее напряжение светодиодов зависит от полупроводников и других химических элементов, использованных при изготовлении этих светодиодов. Применение разных типов материалов для изготовления существующих видов светодиодов ведет к излучению света различных цветов. То есть рабочее напряжение можно определить по цвету светодиода. Иначе говоря, светодиоды разных цветов имеют разное рабочее напряжение.

Для питания светодиодных лент и светильников обычно используются драйвера или блоки питания. Как правило у них на выходе 12 вольт постоянного тока. К примеру. От такого источника можно запитать цепочку из последовательно соединенных светодиодов с рабочим напряжением 3 вольта. Исключим в этом примере падение напряжения на токоограничивающем резисторе. Безусловно, такая последовательная цепь может состоять только из четырех светодиодов. Пятый светодиод, если включить его в эту цепь, работать не будет. Каждый из светодиодов, грубо говоря, забирает из 12 вольт питания по 3 вольта.

Эту характеристику светодиода называют напряжением падения. В данном случае у каждого из светодиодов напряжение падения составляет 3 вольта. Другими словами. Падение напряжения – это напряжение, возникающее на выводах светодиода при протекании через него прямого рабочего тока. Эту характеристику иногда и называют рабочим напряжением светодиода. Хотя, строго говоря, таких характеристик, как напряжения питания или рабочее напряжение, у светодиода нет. Как впрочем и у любого диода.

Мощность светодиодов

Мощность светодиода зависит от его рабочего тока и падения напряжения на нем. Падение напряжения разных светодиодов колеблется в диапазоне, примерно, 1,5 – 4 вольта. Рабочий ток индикаторных и маломощных светодиодов обычно составляет 15 – 20 мА. Ток мощных осветительных светодиодов может быть 150, 350, 750 мА и доходить до 1А.

Часто для повышения яркости светодиода используют повышение его рабочего тока до очень больших величин. При этом необходимо помнить.  Применение для светодиодов такого большого тока ведет к их чрезмерному нагреву. А также быстрой деградации и выходу из строя. Хотя этого можно избежать. При условии, что питании светодиодов большим током, для повышения их яркости, использоваться система охлаждения. Для этого применяются достаточно массивные радиаторы из алюминия или даже меди. Более того, в некоторых случаях применяется принудительный обдув воздухом с помощью вентилятора-кулера. Хорошее охлаждение светодиодов при их работе на большом токе снижает риск потери их работоспособности. Однако, но не исключает его совсем.

P=U×I

Чтобы определить мощность (P) светодиода необходимо умножить напряжении (U) на силу тока (I). К примеру, мы возмем максимальные для светодиодов 4 вольта и 1 ампер. В результате мы получим самый мощный светодиод мощностью 4 Ватта. Безусловно, это будет осветительный светодиод. Несомненно, работающий от тока с не характерной, искусственно завышенной для светодиодов, силой.

Поэтому нужно понимать. Если разговор идет о 10 ваттном или даже 100 ваттном светодиоде. Несомненно, имеется в виду лампа или светильник. Они состоят из нескольких штук или десятков штук светодиодов. Или же речь идет о светодиодной сборке, например, COB типа. Иными словами, 100 кристаллов-светодиодов, каждый мощностью 1 Ватт, припаиваются на единую плату. И все это заливается слоем люминофора. Так и получается светодиод мощностью 100 Ватт.

Схемы LED лампочек

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

Схема светодиодной лампы на 220 V

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

С микросхемой

Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.

Советы по выбору и подключению

Выбирая светодиодную лампочку стоит учитывать не только мощность, но и вырабатываемый световой поток. Характеристики можно найти на упаковке. К примеру, лампа мощностью 60 Вт излучает поток 800 Лм, а на 100 Вт – 1600 Лм. Также рекомендуется учесть следующее:

• цвет освещения. Перед покупкой определитесь, какая лампа нужна, с теплым или холодным оттенком. Лампочка накаливания имеет характеристики 2700-2800 К (теплые тона). Свечение с показателями 4000 К имеет белый цвет. Для дома рекомендуется подбирать теплые тона, так как они подчеркнут домашний уют;
• частота включения и выключения. Частое включение может повлиять на срок службы лампочки. Она может перегореть из-за некачественной электронной схемы. Светодиодную лампу не стоит устанавливать в комнаты, в которых свет будет часто включаться и выключаться. Например, если нужна лампочка для санузла, стоит приобрести дорогую модель, так как дешевый аналог перегорит достаточно быстро;
• совместимость с диммером. Диммер – это регулятор интенсивности света. Далеко не все лампы совместимы с этим устройством.

Температура свечения LED-лампочки.

Перед покупкой лампочки её нужно внимательно осмотреть и проверить на наличие видимых дефектов

Обратите внимание не радиатор, он не должен быть наборным. От этого зависит срок службы изделия

Если он будет покрыт термопластиком, это лучший из вариантов. В момент включения лампа не должна мерцать. Если глазу это незаметно, на неё следует посмотреть через камеру телефона. Мерцающую лампочку покупать не стоит.

Читайте далее:

Как правильно сделать светодиодную лампу

Схема светодиодной лампы

Устройство плавного включения ламп накаливания

Монтажные платы со светодиодами

Лирическое отступление))) Вообще я не люблю писать материал на очевидные темы. Мне всегда кажется, что понятные вещи мне, должны быть понятны и другим. Так и с этой статьей. Пишу и думаю… А кому эта информация нужна? Ведь все очевидно! Но да ладно… Раз начал, то прийдется закончить и перейти к более интересным темам.

Монтажная плата со светодиодами

Монтажная плата. Тут каждый производитель изгаляется по своему. Пытаясь удешевить свою конструкцию за счет использования этих плат. Вернее материалов, на которых выполнена плата. В настоящий момент я отдаю предпочтение лампам, в которых монтажные платы выполнены из сплава алюминия. Т.к. это способствует абсорбции теплового излучения до 90 процентов. При этом не стоит забывать о том, что использование термопасты уменьшит тепловое сопротивление самой платы, тем самым передав тепло на радиатор.

Принципиальная разница в конструкции

При выборе светодиодных лампочек важно знать, как они производились. Продукция должна быть сертифицированная

Только так можно купить светодиодный источник света, который не будет отрицательно воздействовать на организм и прослужит долго.

Недорогой китайской лампы на 220 В

Неизвестные китайские производители:

• выпускают светодиодные лампы в несоответствующих мощности корпусах;
• у диодов низкие показатели светопередачи;
• полноценный драйвер меняют на диодный мост и пару дешевых радиодеталей;
• устанавливают примитивные теплоотводы;
• указывают на упаковке неверные параметры мощности, потока и цвета света, срока эксплуатации.

Из-за несовершенства схемы такие лампы быстро перегорают, покупателей ждет разочарование после вскрытия упаковки:

• источник света вместо 60 Вт выдает 25 Вт;
• поток света 40-50%, не 90%, как указано;
• мощность 6 Вт вместо 8 Вт;
• цвет 400 вместо 2700;
• рок службы 5 тыс. часов, а не 50 тыс.

Качественной брендовой светодиодной лампы

В брендовой качественной лампочке:

• используется рассеиватель в виде полусферы из качественного пластика, увеличивающий угол рассеивания и показатели механической прочности;
• качественные долговечные чипы;
• применяется плата, изготовленная из сплава алюминия, эффективно отводящая избыток тепла на радиатор;
• площади радиатора достаточно для того, чтобы предотвратить перегрев;
• у конденсатора достаточный объем;
• драйвер преобразует ток;
• цоколь из никеля или латуни.
