Козлы для распиловки дров

Сборка ножек и примерка

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

• ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
• опорная планка (верхняя) устанавливается в паз вертикально
• добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
• конструкция временно стягивается струбцинкой

Затем выполняются операции:

• размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
• получившиеся точки соединяются линией, которая становится вертикальной осью вращения
• угольником размечается продольная ось ножки
• в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой

Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ног осуществляется поэтапно:

• болт проходит сквозь одну деталь
• на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• на резьбовую часть надевается вторая нога
• осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

Подбор материалов

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

1. Обычный деревянный брус. Из него легко собирать подобную конструкцию, но при высокой влажности в помещении, где ее будут хранить, она будет портиться.
2. Столбы из дерева. Небольшие по диаметру, они также бывают часто использованы  и для установки деревянных заборов. Это бюджетный вариант, но не особо надежный.
3. Металлический профиль. Самый надежный, но не самый дешевый материал. К плюсам отнесем то, что он прослужит десятки лет, а это выгодное вложение средств.
4. Металлолом.

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие  чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:

• Рост того, кто будет работать.
• Размеры инструмента.
• Прочность и размеры дерева, которое планируется обрабатывать.

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

Делаем козлы для дров своими руками

Рассмотрим самый простой вариант конструкции, сделать которую по силам любому мужчине, умеющему держать в руках электролобзик и шуруповерт.

Сначала нарежем деревянный брусок по размерам чертежа. Для стоек и поперечной затяжки потребуется брус размером 100х100 мм или 50х100 мм, а для обвязки ножек хватит сечения 50х50 мм.

Самодельные козлы начнем собирать со стоек. Для этого в брусках крестовины в месте их соединения вырезаем пазы для более плотного сплачивания, после чего накладываем стойки  друг на друга и фиксируем  тремя длинными саморезами (75 мм).

В стяжном брусе также делаем два небольших выреза и плотно набиваем его на собранные стойки. Нижнюю часть ножек нашего станка закрепляем на саморезах обвязочными брусками.

Металлическая конструкция делается аналогично, за исключением вырезания пазов в профиле для плотного соединения элементов каркаса. На продольном уголке или трубе, скрепляющей стойки в этом случае можно закрепить деревянный брусок для предохранения зубьев пилы от контакта с металлом.

Крепление распоров

Конструкция не имеет необходимой пространственной жесткости, заваливается от незначительных боковых нагрузок. Поэтому необходимо усиление козелков распорами:

• ножки складываются вдоль, укладываются на пол параллельно
• на наружных деталях отмечается 15 см от низа
• прикладывается самая длинная распорка (95 см)
• просверливаются отверстия для саморезов, исключающие раскалывание древесины при затяжке
• производится крепление одним метизом с каждой стороны для обеспечения некоторой подвижности
• конструкция переворачивается, создаются отметки на точно такой же высоте 15 см, только уже на внутренних деталях
• распорка 77 см крепится аналогично предыдущей одним саморезом с каждой стороны

Затем крепится последняя верхняя распорка:

• универсальные козлы раскладываются в эксплуатационное положение
• в пропилы устанавливается планка опорная
• от пазов вниз откладываются расстояния 20 см
• распорка устанавливается сверху этих отметок
• наживляется саморезами аналогично предыдущим деталям

При необходимости выполняется подгонка, если все детали расположены без люфтов относительно друг друга, вкручиваются вторые саморезы на всех распорках.

Решение проблемы зажима режущей части пилы

Существуют два варианта таких козел для пилки бревен бензопилой.

1 вариант

Стальные конструкции, в которых бревно фиксируется зубчатым фиксирующим устройством либо цепью, а выступающий, более длинный конец находится за пределами козел.

В такой конструкции основная опора спроектирована так, что равновесие козел не нарушается ни при каких обстоятельствах. За границей такие козлы производят в заводских условиях.

Отечественные отличаются простотой, а их чертежи, также защищенные патентом, стоят значительно дешевле.

2 вариант

Иной вариант конструкции для распиливания бревен при помощи бензопилы, также защищенный патентом, изготавливается из дерева.

Положительные стороны этого варианта:

• Возможность распиливания бревен без помощников, в одиночку, поскольку отпадает необходимость поворачивать их, чтобы избавиться от зажима.
• Цепь пилы не зажимается в распиле.
• Возможность контроля длины отпиливаемых отрезков бревна. Такая конструкция позволяет получать отрезки одинаковой длины.
• Спиленные отрезки бревна откатываются в безопасное место, не причиняя вреда пильщику.
• Возможность хранения в сложенном виде. В кладовой такие складные козлы не займут много места, в сложенном состоянии их толщина составит не более 12 см.

Регламент работ

Схема конструкции козла

После этого пропилы выбиваются при помощи стамески, в сформированные пазы вставляются выпиленные бруски, на этом месте все фиксируется при помощи саморезов.

Предлагаем ознакомиться Чертеж хорошего мангала

На брусках с дюймовым сечением отмечаются места для крепления усилителей, они предотвратят расхождение ножек. При помощи ножовки отпиливаются лишние отрезки, мастером подбирается длина ножек. Когда дровяные козлы будут готовы, их нужно обработать морилкой и просушить, после этого приспособление готово к использованию.

Стандартные козлы имеют довольно большой размер и вес, что не всегда позволяет транспортировать их. Именно поэтому много людей предпочитают покупать или сооружать мобильную установку, способную с легкостью переносится.

Но сразу стоит учесть, что изготовление такой конструкции займет больше времени. Все, что для них потребуется:

• 4 деревянных бруска среднего диаметра;
• металлическая труба длиной 1,5 метра;
• прочная веревка или трос;
• прочное сверло по дереву.

Сбор конструкции всегда начинается с брусьев. На них нужно наметить место разреза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, потом ножки устанавливаются по местам. В завершение делается ограничитель для стоек, предотвращающий деформацию ножек.

Конструкция козла для работы с бензопилой

Некоторые люди приспосабливаются пользоваться стандартными козлами при распиливании бревен бензопилой, но выполнять действия будет крайне неудобно, а цепную пилу непременно зажмет, когда бревно будет практически полностью распилено.

Чтобы избежать зажима цепи, рекомендуется соорудить несколько иную конструкцию. Специалисты предупреждают, что изготовить козлы для распиловки бензопилой несколько сложнее, так они должны быть выполнены из металла.

Необходимо учитывать, что для их сборки потребуются не только бревна и инструменты, но и специальное крепление, оно предотвратит перевешивание бревна на один конец. При отсутствии определенных знаний владельце легче просто приобрести готовые козлы в строительном магазине, сэкономив время и обеспечив себе безопасность.

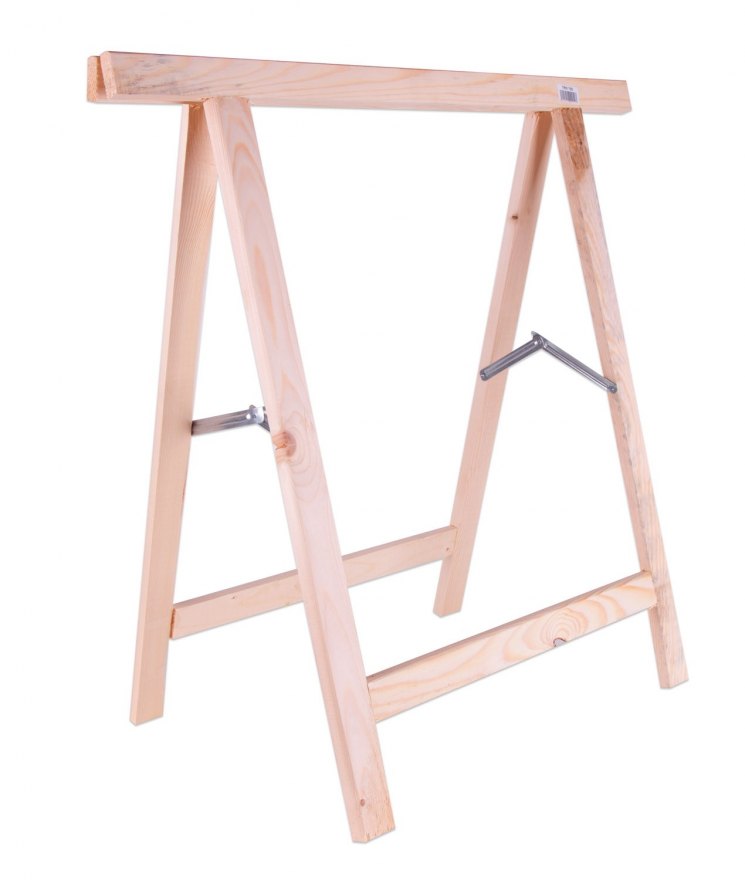

Сборка традиционных козел

Для изготовления классической конструкции для пилки дров своими руками понадобится один из перечисленных материалов:

• Деревянный брус. Устройство можно очень быстро собрать, но оно может испортиться от влажности или случайно повредиться при работе пилой.
• Деревянные столбики. Такие конструкции часто используют для опор забора. Из них можно собрать простое и дешевое, но не самое прочное изделие.
• Металлопрофиль. Из квадратной или круглой металлической трубы можно соорудить очень прочные и удобные козлы для распила дров. Такая конструкция будет служить десятилетиями.

Изделие очень просто, но чтобы оно получилось функциональным, нужно соблюдать определенные рекомендации. Одна из которых – составление схемы или чертежа, который облегчит сборку. На чертеже нужно отметить размер и высотку конструкции. Это позволит правильно собрать козлы и рассчитать количество необходимого материала.

Очень важно в работе точно подобрать угол расположения опор. Правильный наклон сделает конструкцию устойчивой, а распил простым

Если вы не знаете, как сделать козлы своими руками, воспользуйтесь инструкцией от профессионалов.

При изготовлении козел необходимо правильно подобрать их высоту и длину. На эти габариты влияет:

• рост работника, который будет пилить дрова;
• размер пилы;
• габариты стволов, которые пойдут в заготовку.

Правильно выбранные параметры позволят собрать козлы быстро и правильно. Оптимальная высотка конструкции – 90-100 см. При такой высоте работник не будет напрягать спину постоянным наклонами, а руки будут горизонтальны рабочей поверхности.

Конструкция для ручного распила

Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

Процесс распила при работе вдвоем контролировался свободной рукой. С обоих сторон рабочие придерживали концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону. При таком разрезе спил мог иметь неровный край, что отягощало колку.

Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

Также на современном рынке можно встретить металлические козлы. Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

Козлы для работы цепной пилой

Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы. Кроме того, они снижают физические и временные затраты.

Пилить дрова цепной пилой на обычных, традиционных козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрическим инструментом разработаны специальные козлы для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой состоит из тяжелой основы и устойчивых ножек. Ствол дерева спиливают в местах его выхода за границы козел. Удерживать бревно в такой установке можно ногой.

Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

Стойка для работы цепной пилой

Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину. Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера печи и длины поставляемых бревен. Изделие можно изготовить практически любого размера.

Обратите внимание! Для облегчения эксплуатации рамных козел крепите стойки не сваркой, а болтовым соединением. Это позволит быстро разбирать конструкцию для изъятия дров

Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт. Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность.

Это интересно: Дизайн бани внутри: наш взгляд на вопрос

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

• в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
• в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Материалы и инструменты

Прежде чем приступать к выполнению работ, необходимо обзавестись материалами и инструментами. Сначала давайте рассмотрим, как создать деревянного козла. Для этого понадобится брус сечением 100х100 и длиной 110 сантиметров под основу. Для «рогов» и «ног» берут брус сечением 50х50 длиной 36 и 110 сантиметров соответственно. Также желательно позаботиться об усилителях «ног», которые придадут устойчивости. Для этого понадобится дюймовая доска. Желательно взять две, каждая — по 130 см.

Что же касается инструмента, то его понадобится немного, и он найдется у каждого. Для выполнения работ необходимы молоток, стамеска, а также ножовка. Придется купить 25-35 саморезов, если, конечно, их у вас нет. Помимо всего этого, желательно при себе иметь строительный уголок с карандашом, что позволит выполнить работу более точно. Не обойтись без отвертки, хотя предпочтительнее шуруповерт.

Бензопила любит «свободный конец»

Невысокие цены и большой выбор бензопил сделали этот инструмент основным для пилки дров, поэтому под него сегодня умельцы разрабатывают собственные оригинальные конструкции козел. Производительность и легкость резки древесины бензиновым и электрическим инструментом в десятки раз выше традиционной механического распиливания.

Козлы для пилки дров механизированным инструментом можно сделать по классической схеме – две симметричные Х-образные стойки с поперечиной. Однако, в этом случае высока вероятность зажима цепной пилы в момент завершения реза. Этот момент нельзя назвать приятным и безопасным при работе скоростной пилой.

Для исключения заклинивания бревно каждый раз приходится поворачивать резом вниз и только тогда заканчивать распиливание. Намного удобнее и безопаснее, особенно для новичка-дровосека, резать свободный конец бревна, выступающий из козел наружу.

Поэтому следует отдать предпочтение металлическим конструкциям, позволяющим максимально выдвинуть бревно в одну сторону, надежно зажав его второй конец при помощи зубчатых захватов или стальной цепи.

Как мой козлик стал электрическим и подвижным

Итак, когда основная конструкция готова, нужно добавить ей дополнительные возможности для комфортной работы.

Для установки электрического удлинителя, я сделала три круглых отверстия в столешнице

Я вставила удлинитель, закрепив его снизу металлической перфорированной лентой

Куски фанеры, которые были срезаны специальным сверлом, использовала в качестве крышек, чтобы в розетки не попадал мусор

Я закрепила эти крышки с помощью пластиковых стяжек, продев их через просверленные отверстия.

Немого отходя от темы, скажу, что лучше всё-таки было сделать розетки сбоку от столешницы, а не на ней. Верхнее расположение, без сомнений, удобно, но меня всё время преследовала мысль, что будет, если я случайно что-нибудь пролью на этом столе, например, растворитель для краски. Мысль эта была не совсем приятной.

Для крепления длинного шнура удлинителя я приспособила 4 самореза на внутренней стороне ножек

Чтобы вилка удлинителя не болталась, сбоку прикрепила самую дешёвую розетку, какую нашла в магазине

Теперь нужно было придать моему инструменту подвижность, ведь он потребуется мне практически во всех комнатах.

Для этого с одного торца на ножках я вырезала углубления и установила вот такие небольшие колёсики. Теперь стол можно перекатывать, приподняв с одного края

Чтобы ножки не царапали полы, наклеила на них войлочные полоски

Козлик у меня получился прытким, так что первый опыт использования привёл к повреждению гипсокартона на стене. Чтобы избежать такого конфуза, я закруглила края столешницы

Стол получился устойчивым и удобным, я проверила это на собственном опыте

Как сделать козла под двуручную пилу

Решив соорудить козлы для дров своими руками, следует помнить, что самыми важными их параметрами являются:

1. Высота. Оно и понятно. Если долго поработать в неудобном положении, то боли в спине и коленях гарантированы. Считается, что наиболее приемлемой высотой является 90÷110 см. Однако точная ее величина зависит от роста и рабочих привычек человека, который будет использовать это приспособление.
2. Прочность вкупе с устойчивостью. Это объясняется зачастую довольно большим весом распиливаемых бревен, а также наличием постоянных попеременно меняющихся усилий, прикладываемых пильщиками. Поскольку данные усилия могут привести к расшатыванию козел, в качестве опорных ног следует использовать добротный брус толщиной 100 мм и более.

Что потребуется, чтобы сделать козла

Для изготовления козел для пилки дров потребуется брус следующих размеров:

• 100×100, длина 1100 мм. Он станет основой конструкции. При желании его можно заменить ровным сухим, не очень толстым бревном;
• 50×50 в четырех отрезках, длина 1100 мм. Они будут использованы в качестве опорных ног козел;
• 50×50 в двух отрезках, длина 350 мм для изготовления «рогов»;
• 50×50 в двух отрезках, длина 1100 мм для выполнения обвязки опорных ног.

Кроме того, необходимо запастись саморезами 5×100 мм (штук 30), защитной пропиткой и соответствующими инструментами (ножовкой, стамеской, молотком, отверткой).

Порядок изготовления деревянных козел

На брусе, образующем основу козел для пилки дров, делаем пропилы из расчета 2 на каждый из 6 пазов, т.е. всего 12 пропилов. Глубина будущих пазов должна составлять 25 мм. В них будут устанавливаться опорные ноги и пара рогов. Целесообразно, чтобы каждый паз был слегка уже предназначенного для него бруска на 1,2-2 мм. То есть расстояние между пропилами должно составлять порядка 48 мм. Благодаря этому, брусья будут входить в пазы с усилием, что придаст дополнительную прочность всей конструкции.

Выборку пазов между пропилами следует произвести, используя стамеску и молоток. Опорные ноги и рога в пазы загоняются с усилием и закрепляются в них саморезами. Нижние концы опорных брусьев нужно подпилить под таким углом, чтобы козла на земле стояли ровно и прочно. Так получается полностью готовая основа козел.

Следующий этап изготовления козел для пилки дров состоит в выполнении обвязки их опорных ног. Наличие брусьев обвязки, закрепленных саморезами, не позволит ногам разъехаться. Если конец какого-либо из обвязочных брусьев выступает, его спиливают заподлицо с соответствующей ногой. Обработав изготовленные козла биозащитой и дождавшись ее высыхания, можно приступать к пилению дров.

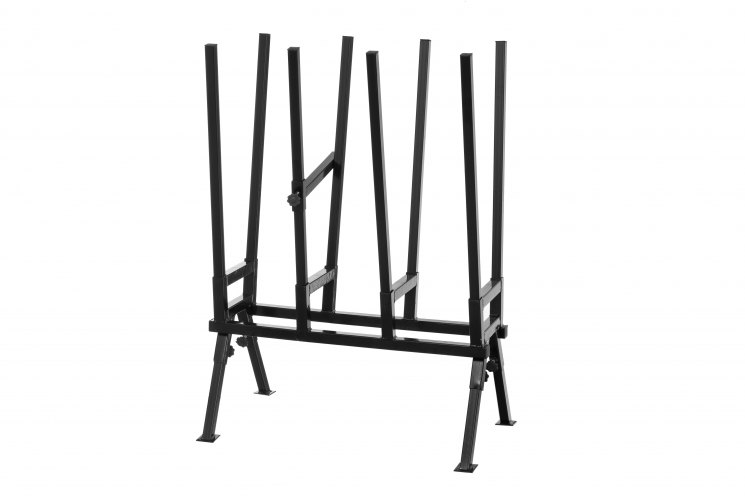

Как сделать металлические козла

Деревянные козлы для распилки дров следует, скорее всего, считать вариантом классическим. Но это приспособление можно изготовить и из металла. Причем оно будет более надежным и долговечным.

Для его изготовления лучше воспользоваться стальной трубой прямоугольного профиля 50×50 мм. Чтобы хранить такие козлы было более удобно, конструкцию лучше делать не сварной, а скрепляемой болтами. Это позволит ее разбирать и хранить в подходящем для этого месте.

Металлические козла не должны быть легкими! Чем больше вес конструкции, тем лучше ее устойчивость во время пиления.

Между собой куски труб крепят под 45°. Полученные крестовины обвязывают, используя такую же трубу, что и в основной конструкции.

Итак, сделать козлы для дров своими руками – не такое уж и трудное дело. Материал для этого можно использовать любой

А в ходе изготовления особое внимание следует обратить на устойчивость конструкции, ее прочность и соответствие росту пильщика
