Как сделать крышу на эркере: устройство стропильной системы, фото

Содержание:

Преимущества и недостатки четырехскатных крыш с эркером

Четырехскатные крыши домов с эркером имеют большое количество преимуществ, среди которых можно выделить следующие моменты:

  • привлекательный внешний вид кровельной конструкции, оригинальный дизайн, благодаря чему строение получается необычным;
  • вальмовая крыша с эркером отличается высоким уровнем устойчивости к сильным порывам ветра, чему способствует отсутствие кровельного фронтона; чем меньше будет в конечном итоге угол ската крыши, тем меньше сильный ветер будет оказывать воздействие на стропильную систему;
  • благодаря тому что вальмовая кровля с эркером имеет обтекаемую форму, конструкция отличается высокой устойчивостью к разным видам природных осадков;
  • так как пирог расположен внутри конструкции, то это существенно облегчает процесс утепления;
  • в зависимости от того, какая будет сделана высота и наклон вальмовой крыши с эркером, в дальнейшем можно использовать подкровельное пространство в качестве жилого помещения;
  • во время оформления дома свес крыши делают довольно большим, благодаря чему можно получить дополнительную защиту для стен строения;
  • так как у вальмовой конструкции с эркером отсутствует фронтон, это способствует равномерному распределению веса по фундаменту, кроме этого, нагрузка на фундамент существенно уменьшается.

Несмотря на большое количество преимуществ, не стоит забывать про недостатки, среди которых выделяют:

  • сложный процесс монтажа – если во время работ будет допущена ошибка, даже самая незначительная, то уровень надежности сразу ставится под вопрос;
  • для возведения вальмовой кровли требуются большие денежные вложения.

Перед тем как приступить к монтажу, рекомендуется предварительно изучить все имеющиеся преимущества и недостатки, после чего принимать решение.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

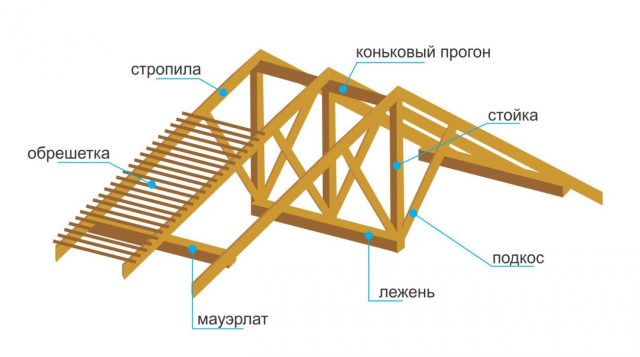

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как рассчитать четырехскатную крышу: размеры основания, уклона

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши. Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

силы и скорости ветра в районе строящегося дома;

интенсивности осадков;

используемого кровельного материала.

Яндовая крыша: подготовка к строительству, устройство армопояса над эркером, материалы, установка подстропильных балок и системы стропил, монтаж обрешетки, укладка кровельного материала и финишные работы

При строительстве домов сложной формы, например, дополненных такими элементами, как эркеры, необходимо с особым вниманием отнестись к проектированию и монтажу крыши. Сложная конфигурация дома предполагает использование такой конструкции, как яндовая крыша

Безусловно, такие архитектурные элементы, как эркеры, очень украшают внешний облик дома и позволяют планировать оригинальные интерьеры.

Кроме того, наличие в доме эркера, сделает помещения светлее и уютнее. Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Место пересечения скатов образуют внутренний угол, и это место на кровле является наиболее уязвимым, поскольку там скапливается дождевая вода.

Вот этот внутренний угол на месте стыка двух наклонных скатов в строительстве называется ендовой. Рассмотрим, как можно построить крышу с такими элементами.

Составные элементы вальмовой крыши

Чтобы понимать, как сделать вальмовую крышу своими руками, необходимо знать основные элементы ее стропильной системы. Так, подобная четырехскатная конструкция состоят из таких фрагментов:

  • Коньковый брус. Располагается по центру торцевых стен дома и имеет определенную длину, выведенную путем простых расчетов.
  • Центральное стропило. Является опорным элементом жесткости для конька и всей конструкции. Стыкуются такие элементы в количестве двух штук с одной стороны конька и двух штук с другой его стороны, по направлению к двум длинным стенам дома под углом. Таким образом, 4 центральных стропилины формируют каркас вальмовой кровли.
  • Угловые стропила (диагональные). Также стыкуются в количестве двух штук с одного конца конька и ведут к углам коробки дома каждый.
  • Промежуточные стропила. Эти фрагменты стыкуют конек по его длине с карнизной частью коробки дома. Располагаются с шагом 50-70 см между центральными стропилами.
  • Короткие стропила. Являются дополнительным элементами в конструкции и располагаются как стыковочная опора между угловыми стропилами и карнизной частью крыши. Их уклон идентичен уклону промежуточных стропил.
  • Вертикальная стойка. Деревянная балка из бруса сечением 150х150, подпирающая коньковый брус по всей его длине.
  • Подкос. Деревянный элемент, подпирающий стропила во внутренней части всей конструкции под углом по отношению к полу.
  • Ветровая балка. Для усиления жесткости каркаса ее монтируют под стропила с той части крыши, где преимущественно случаются ветра в регионе.
  • Шпренгель. Элемент каркаса, усиливающий жесткость мауэрлата. Располагается по углам мауэрлата, образуя таким образом треугольники.
  • Затяжка. В большинстве случаев это поперечная балка, которая может играть роль и балки перекрытия.

Для удобства читателя по тексту расположены фото, поясняющие все термины. К тому же здесь мастер может увидеть и чертежи вальмовой крыши, на которых хорошо просматривается вся конструкция стропильной системы.

Использование гипсокартона

Этот материал очень популярен в последнее время. Из него изготавливают очень много конструкций, в том числе делают откосы для стен. При его монтаже можно столкнуться со сложностями, но их гораздо меньше, чем при отделке штукатуркой.

Неоспоримыми достоинствами применения этого материала являются:

  • Относительно небольшая стоимость материала.
  • Малое количество отходов после монтажа.
  • Монтаж можно провести своими руками.
  • Поврежденную часть гипсокартона можно закрасить или заделать шпаклевкой.
  • Большой срок службы.

Но, как и у любого другого материала, у гипсокартона также есть свои недостатки:

  • При монтаже используется большое количество инструментов и материалов.
  • Он очень чувствителен к высокой влажности, поэтому его лучше не использовать в агрессивной среде.
  • Необходимо утепление.

Теперь можно перейти непосредственно к установке откосов. Необходимые для монтажа инструменты и материалы:

  • Строительный или канцелярский нож.
  • Ножовка.
  • Ножницы.
  • Дрель или перфоратор.
  • Рулетка, молоток, карандаш.
  • Шуруповерт.
  • Валики и кисти.
  • Наждачная бумага.

Теперь, когда необходимые инструменты рядом, можно приступать к работе. Сначала крепим деревянные бруски по всему периметру окна вровень со стеной. Крепятся бруски при помощи дюбелей. Затем с помощью канцелярского ножа нарезается лист пенопласта и гипсокартона. Укладывается утеплитель между брусками и прижимается с помощью готового сегмента откоса. Прикручивается гипсокартон в деревянные бруски с шагом примерно в 20 см по периметру.

Следующий этап — покраска. Красить можно обычным способом, задача — не запачкать окна. Когда краска высохнет, можно приступить к декорированию углов. Для этого нарезаются нужной длины пластиковые уголки и крепятся при помощи клея к поверхности.

Статья по теме: Как штукатурить откосы на окнах

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Стропильная система

Следующим этапом идет устройство стропильной системы крыши, подстропильных балок. Для этого используются обрезные доски и балки из дерева, которые соединяются между собой шурупами и саморезами. Подстропильные балки заготавливаются таким образом, чтобы оставался небольшой запас длины, а после монтажа все излишки просто обрезаются по шнуру.

Устройство крыши требует для начала определения угла уклона. Но все пропорции дома необходимо соблюдать в точности, в противном случае наш эркер станет схож со скворечником, что, конечно же, не добавит красоты сооружению.

Часто специалисты для наглядного представления будущих форм используют трехмерное моделирование. В данном случае это необходимость, но если вы не владеете такими программами, попытайтесь выполнить объемный чертеж на бумаге, чтобы четко представлять будущий внешний вид эркера и жилого здания. Необходимо выполнять все в одном стиле, в противном случае это будет пристройка, которая резко станет выделяться на фоне дома, но не дополнять его, а попросту портить весь внешний вид.

начинаем готовить на земле, после чего их надо поднять наверх, приступить к креплению в коньке при помощи саморезов и специальных оцинкованных пластин, придающих стропильной системе дополнительную прочность и жесткость. Такие пластины желательно крепить при помощи специальной прокатной машины, но можно воспользоваться и обычным молотком, который позволяет забить зубья пластин глубоко в дерево.

Готовые стропила (получается треугольник) надо после монтажа прикрепить к подстропильным балкам для надежности.

https://youtube.com/watch?v=05QhLS4Lb20

Устройство обрешетки

Теперь приступаем к укладке обрешетки, но перед этим на стропильную систему монтируем гидроизоляционную пленку. Такая пленка не должна натягиваться, так как при этом она может лопнуть и эффект гидроизоляции сойдет на нет. Специалисты вообще рекомендуют крепить ее с небольшим провисом, чтобы при температурных изменениях она сохранила свои свойства и целостность.

Далее строительство крыши для эркера дома продолжается с монтажом обрешетки из обрезной доски, предварительно обработанной антисептиками (стропильную систему из дерева также перед работой следует пропитать такими составами, чтобы защитить материал от насекомых). Обрешетка укладывается поперек стропильной системы, шаг будет зависеть от кровельного материала, так же, как и ее тип. Для некоторых кровельных покрытий требуется сплошная обрешетка, в этом случае можно использовать не обрезную доску, а плиты ОСП, влагостойкой фанеры должной толщины.

во многом зависит от кровельного материала, так как монтаж различных покрытий требует и использование разных методик, дополнительных материалов (утеплители, пароизоляция и прочее). Также надо помнить, что такое кровельное покрытие не должно сильно отличаться от внешнего вида общей крыши дома.

Есть и некоторая сложность в монтажных работах – это . Для яндовой кровли применяют в основном два вида желобов:

  • нижняя планка ендовы, то есть специальное приспособление для отвода дождевой и талой воды, которая будет скапливаться на стыках скатов;
  • верхняя планка ендовы, выступающая декоративным элементом всей конструкции эркера.

Что такое эркер

Термин эркер в переводе с немецкого языка означает выступ с наружной стороны жилого дома. В настоящее время в строительства все чаще используют проекты домов с эркерами разных видов.

Эркер – это, в большей степени, дополнительный элемент, исполняющий в первую очередь, декоративную функцию. Кроме того, наличие этой конструкции позволяет существенно улучшить освещенность внутренних помещений, (особенно если дом является многоэтажным). Именно поэтому основная функция заключается в изменении формы и увеличении площади внутреннего помещения, хоть и незначительном, в украшении интерьера комнаты и увеличение освещенности за счет большого количества окон.

Разные виды эркеров можно встретить в загородных домах, которые строятся в регионах нашей страны с неблагоприятным климатом и на местности, где небольшое количество солнечных дней в течение года. Их наличие в строениях обеспечивает психоэмоциональный комфорт жильцов. Эркер позволяет расширить обзор на улице, улучшить связь с природной и окружающей средой, увеличить освещенность помещения.

Преимущества эркера в квартире

  • Благодаря эркеру в квартире значительно увеличивается полезная площадь;
  • Установленные в нем большие, а иногда и панорамные (от пола до потолка) окна отлично освещают интерьер квартиры, а солнечный свет нагревает комнату;
  • Окно, которое монтируется в стенах, выступает и дает гораздо больше света, чем окна, встроенные в плоской стене.

Недостатки

Конечно, это архитектурное решение также приносит некоторые неудобства.

  • Прежде всего, он может повлиять на охлаждение дома, особенно если он сделан небрежно. По этой причине, лучше всего располагать их на южной стороне здания, чтобы они получали больше солнечного света и как можно дольше прогревались в течение дня.
  • Этот архитектурный элемент также повышает затраты на строительство. Однако преимущества, связанные с его присутствием, должны компенсировать их.

Этот декоративный архитектурный элемент может быть частью практически любого помещения. Наиболее распространен и наиболее часто встречается он в гостиной, при этом он может выгодно увеличить площадь этой комнаты.

Клей для обоев: какой лучше использовать?

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

  • мягкая кровля;
  • металлочерепица;
  • профнастил;
  • шифер.

Помимо этого, для строительства необходимы такие материалы:

  • шурупы, саморезы и гвозди;
  • стропильные балки;
  • оцинкованное железо:
  • балки для обрешетки.

Этапы работы:

  1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.
  2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.
  3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.
  4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.
  5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.
  6. На завершающем этапе крышу над эркером утепляют, подшивают.

Разбросайте по квартире пледы

Чем больше теплых пледов в вашей квартире, тем лучше. Они могут лежать на каждом диване и каждом кресле. Стали замерзать — накинули плед на плечи, согрелись — отложили плед в сторону. Плюс ко всему симпатичные пледы — это стильные предметы интерьера.

Кстати, сейчас популярны пледы с рукавами: в них очень удобно читать книгу, работать за компьютером или пить горячий чай.

Теплый, красивый и уютный плед из натуральной шерсти вы можете найти в салоне постельного убранства «Перина Перони».

Плед «Патерс» в «Перина Перони» От 5 870 руб. +7

Плед «Патерс» в «Перина Перони» От 3 650 руб. +7

Что такое эркер?

Эркер – это выступ, выделяющийся из фасада дома. С внешней стороны здания он похож на лоджию либо балкон, но внутри он отличается от этих сооружений. В основном архитектурный выступ строят в эстетических целях, декорируя его различными элементами. Но также его используют для расширения пространства помещения и в качестве дополнительного источника естественного освещения.

Функциональность конструкции определяет ее расположение. Так, если она находится в гостиной, то в этой части можно оборудовать небольшую зону отдыха либо кабинет, а на кухне выступ станет отличным местом для столовой. Форма, дизайн и стилевое оформление эркера могут быть любыми.

В целом выделяют два типа конструкции. Первый вариант – это квадратная либо прямоугольная пристройка, располагающаяся в передней части здания. Такой вариант является сравнительно недорогим. Также его используют в тех домах, где нет возможности сделать традиционный эркер. Второй вид является полноценным сооружением, соответствующим высоте здания. Такой вариант требует внесения коррективов в план фасада и немалых финансовых затрат.

Как возвести крышу над эркером? Какой вариант крыши подойдет для вашего дома?

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
Разновидность кровельного покрытия Оптимальный уклон в градусах Нюансы при укладке материала
Шифер от 13 до 60 При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая От 30 до 60 При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица Минимальный уклон — 15, максимальное значение не определено
Битумный шифер Минимальный уклон — 5 градусов, максимальный — не определен От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша Минимальное значение — 20 градусов. Максимального нет
Черепица битумная Минимальный уклон — 12 градусов, максимальный — не определен Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ

Обзор диванов для эркера со спальным местом в этой статье.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Замена теплоносителя в стандартной закрытой домашней сети отопления

Каких видов бывает?

Классификация эркеров, в общем, дело не хитрое, потому как разделить их можно только по наружной форме и возможностью комбинирования с другими элементами на нескольких уровнях здания.

Касательно внешней конфигурации эркеры бывают:

  • Прямоугольные – наиболее распространенные из-за простоты при строительстве. Обустройство внутреннего пространства данных площадей также не составляет особых затруднений. Но «простой» не значит примитивный. Дом, имеющий прямоугольный эркер, может быть намного изысканней, чем более сложные решения.
  • Полукруглые – создание такого элемента потребует наибольшего профессионализма от строителей, так как без специальных современных приборов (теодолиты, тахеометры) трудно контролировать точность расположения в пространстве нелинейных поверхностей. Стоит заметить, что о методах и приемах строительства дворцов и домов в викторианском стиле достоверно ничего неизвестно, но точность расчетов некоторых строений просто запредельная даже для нашего высокотехнологического времени. Несомненно, вычурность зданий той эпохи имела влияние на последующее развитие применения полукруглых эркеров.

Что касается комбинационных приемов в использовании выступающих частей здания, то тут поле для фантазии поистине необъятное:

Эркеры могут быть как одноэтажные, так и многоэтажные, при этом количество этажей эркера не всегда должно соответствовать общей этажности здания. Существуют многоэтажные высотные дома, где этот элемент достигает, например, половины строения. Такое решение также придает особую оригинальность.
В строительстве частных домов и коттеджей эркер зачастую компонуется с балконом

Просто выступающая часть здания уже концентрирует внимание на себе, но если над нею расположен живописный балкон, повторяющий его форму, то смело можно предположить, что некоторая степень шарма изначально обеспечена этому сооружению. Эркер с мансардой – также весьма распространенное решение, которое является весьма органичным окончанием эркерного выступа на уровне крыши

Расположенные жилые помещения в чердачной части здания позволяют максимально рационально использовать внутреннее подкровельное пространство. При различных конструкциях соединения основной крыши и крыши эркера получаются весьма интересные формы для мансардных помещений.
Скомпоновать данный элемент также можно и с подвальной частью здания. Оригинально эркер смотрится над выступающим въездом в подземный гараж.

Следует заметить, что фантазия современных дизайнеров и архитекторов далеко не ограничивается вышеперечисленным списком. Постоянно находятся новые решения для внешнего вида и применения этого архитектурного элемента.

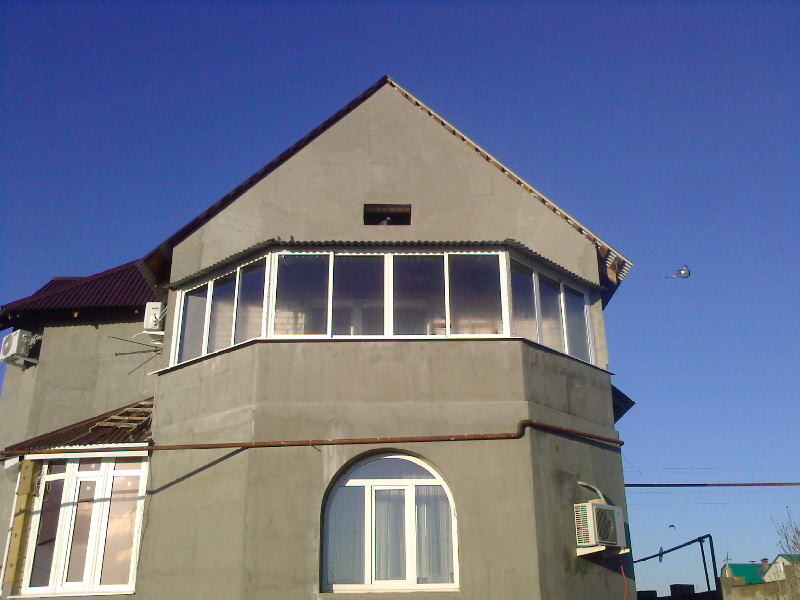

Смотрите фото эркеров в доме снаружи:
