Разновидности лестниц из профильной трубы: преимущества и технология сборки

Недостатки лестниц из металла

Справедливости ради необходимо отметить и отрицательные черты металлических ступеней. В большинстве своем они являются обратными сторонами положительных характеристик:

• металл подлежит обработке: сварке, резке, гибке. Но без достаточного опыта и старания изделие получится корявым и неприглядным на вид. Если сварка или сборка выполнены неопытным работником, то конструкция через короткое время будет непригодна к эксплуатации;
• металлические лестницы выдерживают перепады температур, воздействие ультрафиолета. Но для защиты от воды необходимо либо изначально выбирать металл с антикоррозийной обработкой, либо постоянно подкрашивать или покрывать лаком. В первом случае конструкция значительно удорожает, во втором — владелец сталкивается с необходимостью отслеживать появление коррозии. Лучшее средство защиты от дождя или снега — козырек или навес, если речь идет о ступенях, ведущих к крыльцу;
• хорошие прочностные характеристики оборачиваются значительными расходами на покупку непосредственно металла и вспомогательных элементов — сварочной проволоки, электродов, крепежа и прочего.

Если принять по факту, что негативные черты есть, что их можно в той или иной мере нивелировать, то металл — отличный материал для строительства уличной лестницы.

Лестница для дома: купить или сделать самому?

Но чем удобнее и эффективнее вещь, тем выше ее цена. Многие домашние умельцы в состоянии сделать стремянку своими руками. Обойдется она на порядок дешевле покупной. Кроме того, можно продумать ее конструкцию и размеры таким образом, чтобы сделать более удобной.

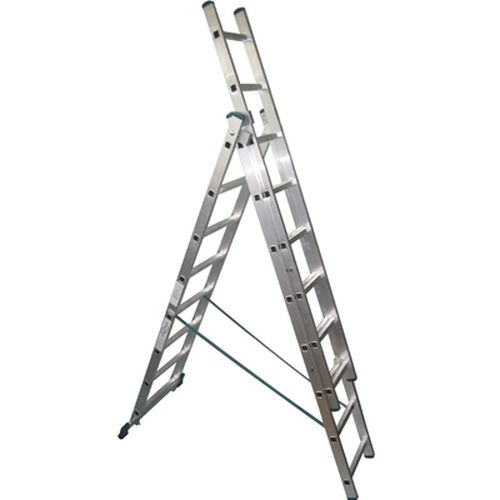

Как пример – лестница-трансформер, которую легко изготовить своими руками. Ее можно использовать и как стремянку, и как длинную приставную лестницу

Обращаем ваше внимание: стремянка, сделанная своими руками, может легко выполнять все основные функции, возложенные на нее по дому и во дворе

Но для работ, требующих применения лестницы длиной более 3 м, лучше приобрести промышленную шарнирную лестницу, где соблюдены все технологии изготовления, требования безопасности, использована качественная фурнитура.

Да, ее цена достаточно высока, но уровень исполнения и безопасности также значительно выше.

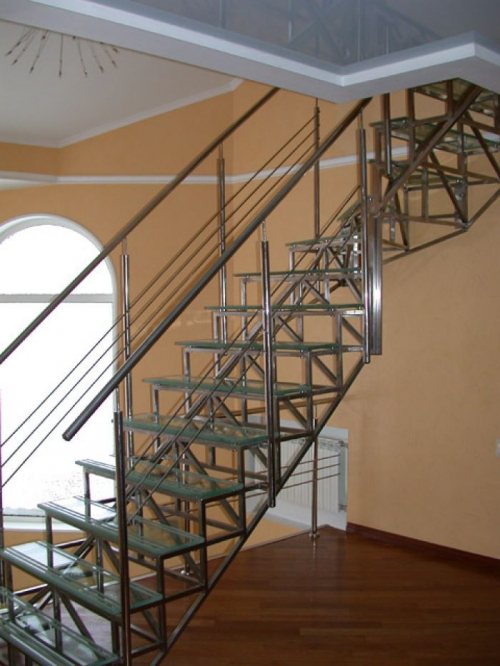

Особенности и требования к проектированию металлических лестниц

При проектировании не стоит забывать, что каждая лестница из металла имеет свои особенности расчетов в зависимости от вида лестницы, типа конструкции и используемого материала. Вы можете найти подробные расчеты всех параметров лестницы в статье по расчету лестниц, а также воспользоваться строительным калькулятором для каждого из типов.

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из металла в частном доме:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина ступени – по нормам для комфортного перемещения по лестнице ширина ступени должна быть достаточной для размещения всей ступни;
• высота подступенка – зависит от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, в зависимости от назначения лестницы для спокойного перемещения в обоих направлениях двух человек, а также для возможности поднятия крупногабаритной мебели достаточно ширины марша порядка 1200 мм;
• потолочный проем – высота должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина тетивы)2 = (высоте косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещений составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и от диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все комплектующие для лестницы отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Металл, используемый для лестницы, выбирают индивидуально, опираясь на расчеты, с учетом запаса прочности в зависимости от типа конструкции:

• Закрытая – подразумевает, что каркас лестницы будет обшиваться, в таком случае не важна форма используемых металлических элементов, они все равно будут скрыты. Используются двутавр, уголки.
• Открытая – металлический каркас не закрывается, в таком случае целесообразней использовать квадратную или прямоугольную трубу.

Лестницы из металла при соблюдении всех норм и требований при проектировании и строительстве обладают рядом преимуществ:

• прочность и долговечность конструкции;
• возможность изготовления лестниц различной формы и с красивыми узорами (особенно на кованых лестницах);
• металл хорошо комбинируется со всеми другими материалами;

К минусам можно отнести следующие факторы:

• металл подвержен коррозии, но данное явление возможно предотвратить, заранее обработав и покрасив лестницу;
• металл тяжелый материал, что делает монтаж железной лестницы в одиночку очень сложной задачей;
• для того чтобы сварить лестницу из металла, желательно наличие опыта работы со сваркой.

Порядок проведения работ и заготовка материалов

У внутренних и приставных лестниц конструкция совершенно разная, а наиболее простой считается одномаршевая на косоурах для крыльца. Самой сложной считается металлическая винтовая лестница.

Последовательность работ по сборке каркаса из профиля для одномаршевой лестницы такова:

• проектирование и составление чертежа;
• проведение разметки;
• разделение профиля на отрезки нужной длины;
• сборка основного каркаса для установки ступеней;
• приваривание подступенков и ступенек;
• установка конструкции на место и заливка бетона на площадке;
• монтаж перил;
• укладка древесины в рамы для ступеней;
• окончательное декорирование.

Если речь идет о конструкции внутренней лестницы с деревянными ступенями, то крепление марша производится сначала в верхней точке, а уж потом ее фиксируют внизу. При этом лестницу фиксируют к анкерам в стенах и платформе, служащей первой ступенью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

• лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
• лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
• лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Гарантированные преимущества

Металлическая лестница на второй этаж предоставляет пользователям массу бонусов в сравнении с конструкциями, выполненными из других материалов.

• Металлические лестницы на второй этаж лидируют по прочности и надежности. Возможно, они уступают в этом плане бетонным конструкциям, однако последние благодаря низким эстетическим характеристикам и значительному весу используются преимущественно в многоэтажном строительстве.
• Лестницы на каркасе из металла предоставляют широчайшие дизайнерские перспективы. Металлическую лестницу можно вписать в любой стиль интерьера – и в каждом она будет смотреться уместно.
• Металл гармонирует с очень многими материалами, что позволяет сочетать их, создавая эксклюзивные композиции.
• В связи с тем, что металлический каркас выдерживает большие нагрузки, лестницу на его основе можно снабдить массивными перилами, широкими и элегантными ступенями, прочими декоративными элементами.
• Для металлической лестницы требуется меньше пространства, чем для деревянной. При этом она не загромождает помещение, создавая впечатление прозрачности и воздушности.
• В отличие от деревянной конструкции, лестница из металла, ведущая на второй этаж, никогда не рассохнется, не начнет скрипеть и не потеряет в надежности.
• Лестницы из металла при соответствующей обработке стойко противостоят агрессивным внешним воздействием. Поэтому конструкцию из металла на второй этаж можно вынести за пределы дома и оборудовать вход с улицы. Зачастую такое решение является оптимальным, сберегая полезную площадь в помещении.

Неудивительно, что популярность металлических лестниц на второй этаж остается высокой во все времена.

Лестничную конструкцию из металла можно вынести и за пределы здания

Это интересно: Ограждение для лестниц — красивый и безопасный интерьер

Варианты дизайна крыльца

Согласно общепринятым нормам и принципам дизайнерского оформления, конструкция крыльца должна вписываться в общий интерьер основного здания. Входная группа из металла обладает уникальным свойством удачно выглядеть в доме из любого строительного материала, будь то кирпич или дерево.

Различают три вида этих сооружений:

• Открытый.
• Со стенками.
• Закрытый.

Первый вариант представляет собой простое устройство из площадки, лестницы с перилами и козырька (на фото).

Второй предусматривает обустройство на площадке ограждений в виде стенок, предохраняющих от ветра, дождя и снега.

Последняя версия представляет собой закрытую террасу или веранду.

Лестница может располагаться перпендикулярно входу, сбоку от площадки, с обоих боков, иметь два марша.

Модели конструкций отличаются конфигурацией козырьков: они бывают односкатные, двухскатные, куполом, арочные, вогнутые.

Главная особенность металлического дизайна – кованые элементы. Их ажурные переплетения способны украшать как навес, так и перила лестницы (на фото).

Освещение входной части дома является важным элементом оформления. Красиво выполненные под старину светильники, уличные фонари на столбах, подсветки придадут оригинальность парадному входу, создадут атмосферу домашнего уюта.

Инструкция

Для примера подойдет конструкция лестницы из металла с деревянными ступенями, которая устанавливается внутри жилого помещения.

Чтоб изготовить ступеньки возьмем толстую березовую фанеру, которая отличается от сосновой относительно не высокой стоимостью и прочным основанием, кроме этого, такой деревянный лист не выгибается когда высыхает. На изготовление каркаса подойдут профильные трубы.

Первое что нужно сделать — это
расчет металлической лестницы и количество ступенек.

• Чтоб изготовить каркас для лестницы возьмите подготовленные профильные трубы, размер которых 10 на 10 см, а уголки 4 на 4 см. Трубы – это предпочтительный вариант, что не скажешь про швеллеры. У первых отличная жесткость, к тому же во время ходьбы вибрации не чувствуется.
• Когда готов каркас, позаботьтесь о постаменте, где будет стоять лестница. Постамент играет роль конструкции, которая делает спуск не крутым, а пологим и плавным. С одного края на постаменте или платформе расположите нижнюю отправную точку начала конструкции.

Профильная труба устанавливается и приваривается к платформе. Вверху конструкция прикрепляется к стене при помощи крепежных элементов – анкеров. Тот, кто устанавливает лестницу, обязан знать основы сварки – процесс сложный и требует пристального внимания. От результата работы зависит прочность конструкции и здоровье домочадцев.
Подготовьте уголки

Купить их можно в строительном магазине, при этом обращайте внимание на ширину ступеней, чтоб все подошло друг к другу. Приварите крепежные элементы.

• От лестницы до стены оставьте промежуток, который позволит рабочим без препятствий окрасить стены или поклеить обои.
• Следующий этап – монтаж ступеней, которые нужно прикрепит при помощи саморезов. Следите, чтоб размер подошел и не выходил за рамки ступени, так это будет выглядеть не эстетично и при уборке можно пораниться.
• Последний этап – сборка перил. Ассортимент перил в нынешнее время огромный, производители предлагают различные вариации и материалы, начиная от пластика, и заканчивая кованым металлом и деревом. Также, вы можете сделать эти опорные элементы собственными руками, если имеются специальные навыки в этом мастерстве.

Несколько советов для готовой лестницы

1. Если ступени выполнены из дерева, не стоит их красить, просто нанесите светлый лак в несколько слоев, так вы оставите натуральность материала и больше украсите всю конструкцию.
2. Чтоб сделать лестницу неотразимой, покрасьте каркас в черный цвет, а после того как он высохнет с помощью баллончика нанесите произвольно золотую порошковую краску. Такая лестница украсит любое помещение и подойдет под каждый интерьер.
3. В помещении отлично смотрятся перила, которые подобранны в одном цветовом решении с дверными проемами и арками, это создает эстетику и общую атмосферу в доме.

ПОСМОТРЕТЬ ВИДЕО

У конструкций из профильных труб много преимуществ наряду с другими материалами. Надеемся, статья стала для вас полезной и помогла решить поставленную задачу без труда и с успехом.

Как выбрать хороший колун

Изготовить хороший колун очень сложно: нужно, чтобы и ручка была правильная и удобная, и голову заострить по всем правилам. Однако же и найти такой удачно смастерённый кем-то инструмент тоже не так-то просто. Вот несколько правил, которые помогут сориентироваться в мире топоров:

Топорище обязательно должно быть изготовлено из упругих сортов деревьев: вяза, бука, клёна, ясеня или берёзы. Особенно хорошо, если рукоять выполнена именно из ясеня.

А вот от пластмассовых и металлических аналогов лучше отказаться, особенно новичкам.Колун с рукояткой из ясеня
Такие рукояти могут не выдержать толчка от удара и просто лопнуть в руках. То же может произойти и с дубовой рукоятью, значительно уступающей в этом плане своим более гибким собратьям.

Колун следует подбирать индивидуально. Разные колуны могут иметь разный вес, форму и длину рукояти. Нельзя брать первый попавшийся вариант, даже не подержав его в руках. Идеально, если есть возможность подержать все представленные модели, помахать ими и попробовать запрокинуть над головой

Конечно, всё это следует делать осторожно, а то вдруг голова топора плохо прикреплена к рукояти? Так можно и собственной головы лишиться.

Эти два правила — общие. Однако при выборе колуна следует учитывать и то, для каких именно дров он будет использоваться:

• Сухие и тонкие дрова легче и удобнее рубить при помощи короткого колуна, имеющего рукоять длиной 40-60см.
• Толстые брёвна нужно рубить при помощи увесистого колуна с большим весом головы и достаточно длинной ручкой.
• Для колки сырых или смолистых брёвен лучше выбрать колун с закруглённым лезвием.
• С особо толстым и упрямым бревном иногда не способен справиться ни один даже самый тяжёлый колун. Тогда на помощь приходит специальный «боец», у которого голова имеет две рабочие стороны. Одна сторона является лезвием, а другая выполнена в виде кувалды. Благодаря второй стороне в щель, пробитую лезвием, можно вставить колышки и ударами по ним расширить её.

Правильный ручной колун для дров. Как легко колоть дрова.

Конечно, не всегда придётся рубить одну и ту же древесину. Иногда придётся поработать с одним видом, иногда — с другим. Однако можно постараться предугадать, с каким вариантом придётся сталкиваться наиболее часто. И, если удастся подобрать колун, который буквально «ляжет в руку», проблем с тем, чтобы наколоть дров, не возникнет.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

• Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
• Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

• На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
• В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
• Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Поэтому для достижения более высоких качеств вашей стремянки, необходимо сделать чертежи в масштабе, просмотреть фото готовых конструкций и на их основе делать свою разработку. В целом можно сказать, что даже самая простейшая лестница ни в чем не уступает фабричной продукции.

Выбираем материал

Для того чтобы понять, какой именно материал для создания лестницы своими руками, необходимо понять принцип установки самой конструкции. Акцент сделан на выбор уголка и швеллера:

• Два швеллера устанавливаются параллельно друг другу;
• Металлический уголок является соединительным материалом – с его помощью контуры между швеллерами свариваются в единое целое;
• Сверху устанавливается ступенька сходней.

Для чего необходимо это знать? Для того, чтобы на практике понять, какие места являются самыми уязвивыми. Практика говорит о том, что металлические уголки имеют свойство деформироваться под создаваемыми нагрузками, а потому срок службы их достаточно недолговечен. В связи с этим найдено альтернативное решение – это использование металопрофильной трубы.

Но и здесь необходимо знать подводные камни. Выбирая трубу, отдавайте предпочтение квадратным вариантам с сечением 40 на 60. Именно этот вариант наиболее подходящий, прочный и долговечный для создания интересных, красивых, легких и прочных конструкций. Если выбрать трубу с меньшим сечением, то этот вариант не будет лучше, чем применение металлических уголков, а более толстая труба излишне утяжелит конструкцию.

Винтовая лестница из профиля и трубы

Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.

Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются

Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску

Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.

В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу

Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.

От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

• две или три трубы разного диаметра;
• готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Как сделать межэтажную лестницу

Чтобы сделать лестницу на второй этаж или в подвал, необходимо:

• самостоятельно или с помощью специалистов разработать чертеж будущей конструкции;
• подготовить все требуемые материалы и инструменты;
• произвести сборку лестницы. В большинстве случаев для сборки межэтажных лестниц используется метод сварки, так как готовое сварное изделие отличается большим показателем прочности, чем собранное болтами.

Разработка проекта

Из профильных труб можно изготовить межэтажные лестницы следующих видов:

маршевые. Прямолинейные лестницы, которые не имеют изгибов. Маршевая лестница может состоять из нескольких пролетов, соединенных между собой поворотными площадками;

Простейшая межэтажная лестница

винтовые, на которых ступеньки расположены по заданному радиусу круга.

Конструкция, выполненная в форме круга

Самостоятельно винтовые лестницы изготавливаются крайне редко ввиду сложности проведения расчетов и монтажа.

Основными параметрами, которые учитываются при разработке чертежа маршевой лестницы, являются:

• ширина лестницы. Оптимальным значением параметра является расстояние в 80 – 120 см между краями (косоурами);
• длина лестницы (косоура) определяется по теореме Пифагора в зависимости от расстояния между пролетами и ширины конструкции, так как оптимальный угол наклона лестницы — 45º;
• количество ступенек определяется исходя из нормативов. Самыми удобными для использования считаются лестницы, расстояние между ступеньками которых составляет 12 – 20 см;
• ширина ступенек. Для удобства параметр не должен быть менее 30 см.

Схема маршевой лестницы

Подготовка к строительству

Для строительства лестницы потребуется подготовить:

• профильные трубы разного сечения. Для изготовления косоуров требуется применять трубы сечением не менее 60 мм, а для основания ступенек – 35 – 40 мм;
• материал для ступенек. Сами ступеньки можно выполнить из листового металла или дерева. Последний вариант предпочтительней, так как повышает уровень безопасности при использовании;
• инструменты для разметки;
• дрель;
• сварочный аппарат;
• болты;
• лобзик и болгарку.

Сборка и установка лестницы

Как сварить лестницу? Сборка конструкции производится по следующей схеме:

1. на первой стадии подготавливаются трубы. Производится очистка от ржавчины и других видов загрязнений;
2. установка косоуров. Для фиксации элементов конструкции можно использовать бетонную смесь или анкерные болты;
3. разметка ступенек;
4. приварка отрезов труб для фиксации ступенек;
5. зачистка сварных швов;

Готовый каркас маршевой лестницы

1. крепление ступенек из дерева (металла).

Процесс сборки и монтажа лестницы можно посмотреть на видео.

Готовую лестницу из стальных профильных труб желательно покрыть слоем краски. Деревянные ступеньки можно защитить лаком. Для безопасного использования дополнительно устанавливаются перила или ограждения.

Виды

Металлический профиль – универсальный материал, из которого можно соорудить лестницу любого типа.

Маршевые конструкции состоят из одного, двух или более пролетов, соединенных поворотными площадками или участками с забежными ступеньками. Выбор количества маршей зависит от площади, которую возможно выделить под лестницу, а также других особенностей. Следует учитывать, что одномаршевые элементы дают больше возможностей для использования подлестничного пространства. В то же время двухмаршевые конструкции более компактны.

По показателям безопасности и удобства переходная площадка между пролетами предпочтительнее забежных ступенек – из-за разной ширины у края и поворотного центра риск оступиться и травмироваться намного выше. Хотя забежные ступеньки имеют более оригинальный вид.

Маршевая металлическая лестница.

Винтовые конструкции выглядит необычно, декоративно, но в плане эксплуатации несколько проигрывают маршевым. Так, подниматься по такой конструкции не очень удобно, а если необходимо доставить на верхний этаж что-то объемное и тяжелое, то по винтовой лестнице сделать это вряд ли получится. Однако главное преимущество такого вида – компактность.

Винтовые элементы можно установить на участке чуть более 2 кв. м. Довольно распространенная ситуация, когда винтовая лестница устанавливается в доме больше для декоративных целей, а для подъема грузов и габаритных вещей используется основная маршевая. Чем больше радиус поворота и чем шире ступеньки, тем более удобной будет винтовая конструкция.

Винтовая металлическая лестница.

Также есть вариант приставной конструкции. Такая лестница имеет вид двух параллельных опор с перекладинами. Отличается простотой изготовления, компактностью, бюджетной стоимостью. Однако о том, чтобы использовать такое изделие для перемещения на второй этаж дома, не идет речи – приставные сооружения используются для чердака и т. д. Потому мы не будем рассматривать изготовление данного варианта.

Каркас

Также следует рассмотреть, какие могут быть виды каркаса для лестничной конструкции из профиля. Ведь одна и та же профильная труба может быть исходным материалом для каркасов, совершенно разных по строению.

Каркас на центральном косоуре получается наиболее бюджетным и экономным в плане использования профиля. Единственный косоур конструкции может быть двух видов:

• Ломаный – такой косоур визуально повторяет форму ступеней, отчего и получил свое название. Он более сложный в изготовлении – ведь трубу необходимо нарезать на куски, строго соблюдая их длину и угол среза. Затем эти кусочки нужно соединить сваркой, прикрепить к каждому выступу металлическую подошву – площадку для закрепления ступеней. Предварительно в подошве просверливается несколько отверстий (от 4 до 8) для фиксации ступеней на саморезы.

Каркас с центральным ломаным косоуром.

Прямой – такой косоур имеет вид одной цельной трубы. Для прикрепления ступеней к верхней грани профиля на определенном расстоянии привариваются держатели, вырезанные под нужным углом. К ним прикрепляются подошвы для ступенек. Верх и низ профиля необходимо также срезать под определенным углом, чтобы далее прикрепить туда пластины и зафиксировать на перекрытии пола.

Лестница с центральным прямым косоуром.

Также распространен другой вариант каркаса – на двух косоурах. Очевидно, он более надежный, так как способен выдержать нагрузки почти в два раза выше. Конструкция из двух косоуров также может быть прямой и ломаной. В первом случае конструкция напоминает тетиву, а для ступеней дополнительно создается каркас из более тонкого профиля и приваривается к косоурам. Ломаная конструкция состоит из двух косоуров, вырезанных и сваренных по форме ступенек, иногда дополненная перемычками.

Каркас на двух косоурах прямой и ломаный.

Монтаж лестницы из профильной трубы: чертеж и необходимые инструменты

Без хорошего чертежа вы не сможете сделать качественную лестницу. Если раньше вы никогда не имели дела со схемами, то лучше обратиться за помощью к профессионалу.

Что учитывается при составлении чертежа:

1. Размер лестничного проёма;
2. Поворот, ширина и высота лестницы;
3. Количество ступенек.

Сюда же можно добавить будущую художественную отделку лестницы, если вы планируете немного приукрасить её.

После того, как вы сделали чертёж и купили все материалы, нужно подготовить все необходимые инструменты, которые понадобятся в процессе работы.

Инструменты, которые пригодятся при создании лестницы:

1. Сварка и электроды к ней;
2. Пила-болгарка и диски для работы с металлом;
3. Перфоратор, свёрла;
4. Молоток.
