Монолитное перекрытие своими руками

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 «Железобетонные и бетонные конструкции. Основные положения», а также в своде правил СП 52-1001-2003 «Железобетонные и бетонные конструкции без предварительного напряжения арматуры».

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть — подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Особенности устройства перекрытий по стенам из газобетона

Многих интересует, можно ли плиты перекрытия класть на газобетон, ведь стеновые блоки из этого материала особой прочностью не отличаются, и могут не выдержать серьезной нагрузки.

Строители дают положительный ответ на этот вопрос — но только если монолитное перекрытие на газобетон выполняется с соблюдением следующих условий:

• Толщина несущих стен должна быть не менее 30 см;
• По периметру здания необходимо соорудить железобетонный армопояс высотой 25 см и шириной, равной толщине несущих стен;

Выполнив эти условия, вы сможете не переживать за то, что стены потрескаются от нагрузки или обвалится потолок.

Преимущества и недостатки

По своей природе сборно-монолитное перекрытие образуется балочно-блоковым каркасом. В случае грамотного выполнения работ и учета всех тонкостей, конструкция может достичь очень высокой крепости. Важнейшее преимущество — повышенная огнестойкость, поскольку исключается присутствие деревянных деталей. Дополнительными достоинствами сборно-монолитного блока являются:

• отсутствие швов в процессе установки и заливки;
• максимальное выравнивание полов и потолков;
• пригодность при обустройстве межэтажных промежутков;
• пригодность для обустройства чердачных и подвальных помещений;
• отсутствие необходимости в применении мощной строительной техники;
• исключение необходимости усиленного утепления;
• сокращение расходов на сооружение;
• возможность обойтись без нескольких пластов стяжки, укладывая напольные покрытия непосредственно на перекрывающие конструкции;
• максимальное удобство прокладки электрических и трубопроводных коммуникаций;
• отличная совместимость со стенами причудливых геометрических форм;
• возможность подгонки изделий под требуемые габариты прямо на строительных площадках.

Среди минусов стоит отметить, что сборно-монолитное перекрытие все-таки труднее сделать, чем чисто деревянную конструкцию. Да и расходы вырастают; однако технические преимущества в целом перевешивают.

Подготовка к возведению

• молоток с гвоздями;
• деревянные балки (100*100) либо металлические распорки (2,5 и толще);
• толь;
• полиэтилен;
• прут армированный А500С;
• проволока мягкая.

Установка опалубки между этажами своими руками. Опалубка устанавливается сразу на этаже, где будут производиться работы

Тут важно, чтобы вся площадь была сделана на совесть и все стыки правильно совпадали один к одному. Стенки следует прибивать вертикально ко дну, т.к

если их прибить к ребру, то будет шанс, что под давлением бетона могут не выдержать гвозди (случаи исключительные, но бывают).
Под опалубку своими руками монтируется поддерживающая система, состоящая из деревянных балок и металлических распорок. Балки устанавливаются на каждом м², тогда как распорки можно ставить в соотношении 1 к 2, т.е. в 2 раза реже. Абсолютно каждая должна быть идеально установленной, а потом трижды проверенной на устойчивость. Давление со стороны бетона на них будет по 500 кг, и при этом они не должны даже шелохнуться. В противном случае все труды могут свестись на нет.
Как только система была правильно установлена и проверена снизу, следует взобраться наверх и снова все перепроверить. Просто погулять сверху тяжелым шагом будет вполне достаточно. Если под ногами все твердо и нет больше сомнений, пол для гидроизоляции правильно будет уложить своими руками толем или полиэтиленом, после чего материал поджимается чем-то тяжелым и можно приступать к следующему этапу работы.
Армирование производится следующим образом: выкладываются пруты по всей длине с шагом в 0,5 м, после чего на них крестом выкладывается аналогичный слой. Все связки на стыках происходят посредством мягкой проволоки. Как только будет готова нижняя обрешетка, следует приступать к изготовлению верхней. Делается она аналогичным образом, но между собой связывать их не стоит ни в коем случае.
Скобы делаются своими руками при помощи того же армирующего прута. Изгибаются они буквой U (естественно, перевернутой) и устанавливаются с частотой 1 шт на 4 м². Верхний уровень крепится на высоте в 25 мм от потолка заливки, а нижний – зеркально от опалубки. Все привязывается мягкой проволокой и проверяется на прочность. Если арматура не имеет свободного хода, то это качественно выполненная работа, но если свободный ход есть, то следует найти причину и переделать. Во время заливки бетона ничего не должно быть повреждено из-за таких недочетов.

Опалубка монолитного перекрытия

Для начала нужна опалубка для устройства монолитного перекрытия. Инвентарной опалубки для такого перекрытия нет, она собирается из ламинированной фанеры, досок и регулируемых стоек.

Если вы не собираетесь заниматься такими перекрытиями постоянно, покупать элементы опалубки нет никакого резона. Дешевле найти фирму и арендовать нужные элементы. Только учтите, что работа должна быть сделана быстро, иначе перекрытие выйдет золотым!

1. Фанера на перекрытие берется обычно ламинирванная 18-20 мм. Новый лист стоит в магазине около 2 тысяч рублей, а аренда будет стоить около 20-40 рублей в день.
2. Доски вам на стройке в любом случае нужны, так что после заливки перекрытия их можно пустить как на леса, так и на крышу. Нужна обычная доска 150 х 50 мм, желательно без сучков.
3. Регулируемые стойки с универсальными вилками и треногами. Их тоже можно взять в аренду (или купить б/у на Авито).

Вот схема установки опалубки перекрытия

Одна универсальная стойка выдерживает нагрузку в 2-3 тонны.  Такая опалубка применяется при высоте перекрытия до 4,6 м и толщиной перекрытия до 300 мм. Что вполне подходит для домашнего использования.

Чтобы низ перекрытия вышел ровным и его легко можно было оштукатурить, листы должны быть хорошего качества и без «разлохмачеными» углами.

Для устранения волн снизу бетона, шаг установки поперечных балок должен быть 40-50 см, класть их можно плашмя (широкой стороной), а расстояние между продольными балками должно быть не более 80-90 см.

Из расчета несущей способности подбирается шаг установки балок. Обычно его принимают 1,2-1,5 метра.

Лучше поставить больше стоек, чем перекрытие рухнет при бетонирование!

Для установки такой опалубки перекрытия вам нужны будут так же следующие инструменты: лестница, молоток, пила (желательно дисковая или цепная), гвоздодер.

Ну и для крепления досок между собой и крепления фанеры нужны гвозди размером 70  и 100(120) мм.  Примерный расход около по 60 г на 1 м2 перекрытия.

Технология установки опалубки перекрытия

Сначала разносятся стойки, треноги и унивилки на места, где они будут стоять.

Затем собирается стойка: в стойку вставляется унивилка, а стойку устанавливают вертикально и фиксируют треногой. Причем собирают таким образом конечные стойки, на которые будут опираться продольные доски. Затем стойки выставляются примерно на нужную высоту (отмеряется рулеткой от пола).

Затем в унивилки при помощи специальных вилок устанавливаются доски вертикально, они будут продольными балками.

Лучше ставить доски ПОСЛЕ подъема, это физически легче.

Далее доски подаются на балки и раскладываются с шагом 40-50 см поперек.  И из пробивают гвоздями 100 мм для крепления между собой.

Затем на доски укладывают листы фанеры и фиксируют в углах по одному гвоздю 70 мм. Это делается чтобы опалубка не сдвинулась.

После сборки стола перекрытия его устанавливают по нивелиру в проектное положение. Для этого устанавливают нивелир, чтобы он мог видеть как можно больше. От точки, которая будет репером рассчитывают высоту перекрытия и находят Горизонт Инструмента (ГИ). Тут математика уровня начальной школы, так что приводить их думаю не нужно.

Затем у стоек на фанеру устанавливается рейка и выставляют нужную отметку. В случае необходимости винтом регулируют высоту. И так у каждой стойки. При необходимости нивелир переносят.

Точность установки опалубки перекрытия должна быть примерно 5 мм. Вам придется еще раз проверить и подправить если нужно опалубку после вязки арматуры плиты перекрытия.

Бетон для монолитных работ

Изготовление бетонного раствора на месте — не лучшая идея. Бетон, приготовленный в заводских условиях, в любом случае будет более качественным, если соблюдены количественные соотношения и технологический процесс. Для создания монолитных перекрытий из железобетона подойдет раствор класса прочности В20-В30 (М250-М400) с тяжелыми наполнителями, которые не дадут ему расслаиваться, и с морозостойкостью F50 и выше. В холодное время года в состав раствора включают противоморозные добавки. «Коттедж-Эксперт» обеспечит своевременный завоз бетонного раствора с необходимыми характеристиками и должного качества, организует его подачу на этаж с помощью бетононасоса.

Марки

Опыт российских строителей показывает, что есть несколько марок сборно-монолитных перекрытий, которым можно доверять. Яркий пример — продукция польской компании Teriva.

«Teriva»

В наборы поставки ее изделий входят:

• железобетонные балки облегченного типа (размер 0,12х0,04 м и масса 13,3 кг);
• полые конструкции на основе керамзитобетона (каждая конструкция массой 17,7 кг);
• ребра для усиления жесткости и эффективного распределения нагрузки;
• армирующие пояса;
• монолитный бетон различных типов.

«Марко»

Среди отечественных предприятий заслуживает внимания компания «Марко». Фирма активно работает в области сборно-монолитных перекрытий с конца 1980-х годов. На данный момент создано 3 ключевых типа конструкций СМП (на самом деле их больше, но именно эти популярнее прочих изделий).

• Модель «Полистирол» считается самой легкой, что и достигается за счет применения специального полистиролбетона. Этот материал позволяет обойтись без усиленного утепления и применения средств повышенной звукоизоляции. Но надо понимать, что из-за использования наполнителя большой фракции суммарная прочность конструкций невелика.
• Модель «Газобетон» рекомендована для монолитных построек с исключительно сложной конфигурацией. Уровень прочности в 3-4 раза выше, чем у систем из полистиролбетона.

Об этих и других типах стоит узнать подробнее у производителя.

«Ytong»

Завершить обзор уместно на сборно-монолитных перекрытиях Ytong. Разработчики уверяют, что их продукт отлично подойдет для всех трех основных сегментов строительства – «большого» домостроения, частной застройки и возведения промышленных объектов. Легкие балки могут быть изготовлены из железобетона либо просто из стали. Используется также свободная арматура, формирующая пространственный каркас.

Предприятие Ytong освоило производство балок на пролеты до 9 м длиной. Допустимая общая нагрузка на 1 кв. м может составлять 450 кг. Вместе с балками типа «Стандарт» производитель рекомендует применять фирменные блоки из газобетона в виде буквы Т.

Сечение, даже с поправкой на монолитный бетон, не превосходит 0,25 м по высоте. Монолитный бетон оказывается готовым выравнивающим слоем. Масса 1 пог. м максимум 19 кг, поэтому ручная установка балок вполне возможна. Небольшая бригада возведет 200 кв. м перекрытий в течение недели.

Опалубка для монолитной плиты перекрытия – особенности установки

Обязательным условием качественного выполнения работ является обеспечение горизонтальности опалубки

Осуществляя сборку, важно обратить внимание на тщательную подгонку элементов

Монтируйте опалубку по следующему алгоритму:

1. Отбейте координаты расположения нижней плоскости будущей конструкции, используя нивелир или строительный уровень.
2. Произведите установку телескопических опор или деревянных балок, обеспечив шаг между стойками 100 см и расстояние до стен 20 см.
3. Выполните укладку ригелей, которые представляют собой металлические балки или деревянные брусья, воспринимающие нагрузку от массы опалубки.
4. Закрепите поперечные бруски с интервалом 50 см и прикрепите к ним фанерные листы или обрезные доски, обеспечив отсутствие зазоров.
5. Отрегулируйте высоту вертикальных опор, обеспечив совпадение верхнего уровня опалубки с плоскостью стен.
6. Смонтируйте вертикальные стенки деревянной опалубки, соблюдая герметичность конструкции.
7. Проконтролируйте правильность монтажа опалубки и тщательную подгонку угловых стыков, устраните дефекты.

Демонтаж опалубочной конструкции производится через 30 дней после бетонирования с соблюдением требований безопасности.

Для того чтобы сделать монолитную конструкцию, сначала необходимо выполнить опалубку

Предназначение

Целесообразность устройства монолитного перекрытия

Свои достоинства и недостатки есть как у готовых плит перекрытия, так и у плит, залитых единым монолитом по месту. Выбирать тот или иной вариант нужно, сравнивая их особенности и проецируя на свои обстоятельства: условия строительства, технические и финансовые возможности.

Достоинств у монолитных перекрытий действительно много.

Возможность изготовления нестандартных плит.

В частных домах применение готовых железобетонных изделий ограничивается их стандартными формами и габаритами. Их невозможно использовать для перекрытия эркеров, выносных фигурных балконов, других помещений, размеры которых не позволяют разложить готовые плиты с опорой на несущие стены. Зато своими руками можно залить перекрытие любой конфигурации.

Выносной балкон с опорой на колонныИсточник plazma-m.ru

Отсутствие стыков и швов.

Цельная конструкция – это невозможность смещения плит относительно друг друга с образованием трещин вдоль стыков и риском протечек, нарушения тепло- и звукоизоляции.

Равномерное распределение нагрузок.

Монолитная плита является частью коробки здания. Все возложенные на неё нагрузки равномерно распределяются по всему периметру стен и также равномерно передаются на фундамент.

Высокая прочность и долговечность.

В монолитной плите нет пустот и стыковочных зон, поэтому она при равной толщине со сборными конструкциями выдерживает большие нагрузки.

Монолит заливается целиком на всю площадь этажаИсточник alacrisstroi.by

Что касается экономической выгоды, то этот пункт требует индивидуальных расчётов, иначе результат может оказаться неожиданным. Большинство частных застройщиков считают, что изготовление бетонной плиты обойдётся дешевле монтажа сборных перекрытий исходя из стоимости самих плит, их транспортировки, погрузочных работ и применения спецтехники для подъёма на этаж и укладки.

Но доставка огромного количества арматуры и готовой бетонной смеси – это тоже транспортные расходы, а для подачи раствора на высоту необходим бетононасос. Плюсуем сюда расходы на изготовление опалубки и подпорных конструкций. И только после этого можно сравнивать затраты по двум вариантам и смотреть, насколько существенной получается разница.

Самый бюджетный вариант – все, вплоть до приготовления бетона, делать своими силами. Но для этого нужно знать, как залить перекрытие между этажами своими руками правильно, как добиться прочности самодельного раствора, как сэкономить на опалубке. И быть готовыми к тому, что работа отнимет много времени и потребует недюжинных физических усилий.

В одиночку залить перекрытие большой площади невозможно, нужны помощникиИсточник pobetony.expert

Высокие временные и трудовые затраты – не единственный минус монолитных перекрытий. Ещё один серьёзный недостаток связан с тем, что после их заливки продолжать работы на объекте можно будет не раньше чем через месяц, когда бетонная плита обретёт проектную прочность. На протяжении этого времени она будет требовать внимания и выполнения мероприятий по предотвращению появления усадочных трещин.

Несущая способность сборно-монолитного перекрытия

По несущей способности – допустимая нагрузка на перекрытие минимально 450-500 кг/м2, эти значения варьируются довольно сильно для разных модификаций, высоты перекрытия и производителей. Для часторебристых вариантов с расстоянием между осями балок 45 см, пролете до 7,2 м и конструктивной высоте перекрытия 340 мм производители приводят параметры – допустимо нагружать перекрытие до 1200 кг/м2, но сюда включен вес самого перекрытия – 400 кг/м2. То есть полезная нагрузка – 800 кг/м2. Это сравнимо с несущей способностью сборных ж/б пустотных плит перекрытий (около 850 кг/м2) и значительно больше, чем у перекрытий из деревянных элементов. Опирание балок – от 100 до 120 мм.

Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура — на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями — это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона

Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть — именно здесь возникают наибольшие напряжения

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила «среза») воспринимается бетоном. Исключением является наличие точечных опор — стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

Монтаж арматуры перекрытия.

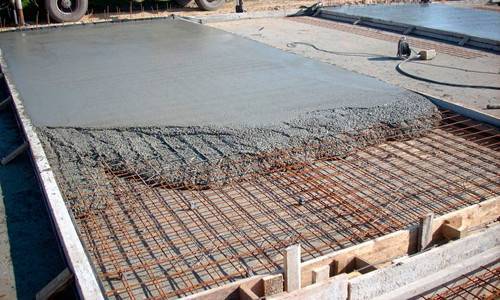

Заливка перекрытия бетоном.

Расчет

Для выполнения расчета монолитного перекрытия рекомендуется использовать специальные программы, позволяющие максимально быстро произвести решение поставленной задачи. За основу для расчета каркаса и узла опирания принимается руководство СНиП, в котором изложены основные технические параметры. Схема будет включать следующие параметры:

• массу железобетона – стандартная равна 2500 кг/м3;
• вес конструкции пола, обустраиваемой поверх нее, перегородок – 150 кг/м2 (усредненные значения);
• полезную нагрузку – она составит не менее 300 кг/м2.

Подбор армирования производится программой по осям X и Y, выполняется с учетом ожидаемых и моделируемых деформационных нагрузок. Также учитывается длина проекта, класс бетона и арматуры, толщина защитного слоя. При расчетах собственный вес пола суммируется с аналогичным показателем, но с учетом надежности по нагрузке, весом перегородок, расчетом временной нагрузки. Сложив эти параметры, можно получить информацию, применимую при разработке эскизных решений.

Еще один компонент расчетов – определение моментных усилий в сечениях монолитной плиты. Оно рассчитывается исходя из параметров конструкции, определяется индивидуально. Определение количества арматуры производится по усредненному весовому коэффициенту – он равен 80 кг/м3. Площадь перекрытия умножается на его толщину и перемножается со значением 80. Полученный результат будет равен общей массе арматурных стержней.

ВСЕ ФОТОГРАФИИ ЗАИМСТВОВАНЫ НА ПРОСТОРАХ ИНТЕРНЕТА!

Монтаж монолитного перекрытия – материалы и технология

В заключительной части расчета приводятся результаты:

• размеры сечения межэтажной плиты;
• рекомендации по сечению арматуры;
• указания по классу бетонного раствора.

Для выполнения работ по сооружению опалубки потребуются:

• влагостойкая фанера с ламинированным покрытием толщиной 2–2,5 см;
• доски из прочной древесины толщиной 5–7 см и шириной 15–20 см;
• деревянные брусья квадратного сечения со стороной 10 см;
• опоры телескопического типа, позволяющие зафиксировать конструкцию;
• опорные вилки для фиксации балок, воспринимающих основную нагрузку;
• промышленные или самодельные треноги, обеспечивающие неподвижность стоек;
• набор инструмента (пилка для древесины, уровень, молоток, топор).

Если приобрести железобетонные плиты необходимого размера не всегда доступно, то сделать монолитную конструкцию можно самостоятельно

Производство мероприятий по армированию осуществляется с использованием:

• стальных прутков диаметром 1,2–1,8 см;
• проволоки диаметром 1–1,5 мм для вязки арматуры;
• подкладных элементов под прутья;
• вязального крючка;
• специального приспособления для гибки;
• болгарки с отрезным кругом.

Для подготовки и заливки раствора необходимы следующие материалы и оборудование:

• портландцемент марки М500;
• щебень крупностью до 2 см;
• песок без инородных включений;
• техническая вода;
• бетоносмеситель.

Стандартная технология предусматривает следующие этапы работ:

1. Выполняются необходимые расчеты, подтверждающие требуемый запас прочности конструкции.
2. Устанавливается опалубка для перекрытия, технология монтажа которой довольно несложная.
3. Производится армирование поверхности стальными стержнями, обеспечивающими дополнительный запас прочности.
4. Осуществляется заполнение опалубки бетонным раствором, приготовленным согласно проверенной рецептуре с последующим уплотнением массива.

 Остановимся детально на специфике выполнения каждого этапа.

Перед деревянной конструкцией монолитная также имеет преимущества, так как является более прочной и надежной

Каким должно быть перекрытие?

●     Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м2 (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м2).

●     Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.

●     Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м2.

●     Препятствующим распространению воздушного шума.

●     Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.

●     Огнестойким в соответствии с противопожарными требованиями.

Монтаж монолитного перекрытия – пооперационная технология

К выполнению работ по монтажу монолитного перекрытия своими руками между этажами здания следует приступать только после тщательного изучения технологии, которая предусматривает следующее этапы работ:

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит

1. Выполнение прочностных расчетов железобетонных плит.
2. Подготовку необходимых стройматериалов, инструмента и оборудования.
3. Сборку опалубочной конструкции и обеспечение ее герметичности.
4. Изготовление арматурного каркаса и размещение его внутри опалубки.
5. Приготовление бетонной смеси и заполнение готовым раствором опалубки.

Отбортовка

Но край бетона нужно сформировать и теперь подошло время это сделать.

Самый простой способ, если у вас дом или гараж обкладывается кирпичом.  И этот кирпич с пенопластом выполнит роль опалубки. Поставьте пенопласт на 3-4 см больше, можно даже доску поставить и зафиксировать ее к арматурной сетке проволокой (уменьшив толщину пенопласта). Потом пенопласт и доски вы уберете и поставите тот пенопласт, который нужен, оставив вентзазор между кирпичом и пенопластом.

Если у вас частный дом или гараж, а край бетона будет по блоку, то проще всего это сделать при помощи обрезков фанеры и гвоздей или анкеров. То есть в блок ставите длинные листы фанеры и прибиваете их к блоку гвоздями (хорошо работает 120 гвозди 2-3 штуки в одну дырку — держит хорошо) или перфоратором сверлите под анкера диаметром 8 мм (достаточно). А сверху в фанеру прибиваете гвозди шагом 40-50 см и привязываете к арматурной сетке вязальной проволокой.  Может быть это будет не слишком эстетично, но вполне надежно. Неровности бетона потом заштукатурите.

А вот если есть балконы, то тут придется делать чуть по другому. Для начала вам придется делать опалубку и под балконом, но с запасом хотя бы в 30 см больше. Вот на эту фанеру вы будете прибивать доску и к ней фанеру. Далее фанеру по краю крепите к арматурной сетке. Гораздо сложнее, если балкон или стена будет с радиусом. Фанера довольно гибкая, но на малых радиусах придется либо делать надрезы, либо использовать тонкую фанеру в 3-5 мм. Но тут уже нужно экспериментировать.

Увы, когда я строил дом, я не подумал сделать фотографии готовой плиты перекрытия перед заливкой.

Технологическая последовательность операций по укладке плит

Работы по монтажу панелей производятся согласно требованиям технологической карты, регламентирующей:

• последовательность операций;
• взаимодействие персонала;
• применяемый инструмент;
• грузоподъемные приспособления.

Основополагающие требования технологии:

• отсчетной точкой при укладке является лестничный пролет;
• контроль расположения выполняется после каждой операции;
• фиксация панелей производится с помощью сварки.

Соблюдение требований техники безопасности является обязательным при выполнении работ.

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

СправкаВесит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.
Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора.

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.
