Теплые водяные полы: схема монтажа и установка

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

• дешевле;
• тоньше;
• обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Дополнительные советы и полезные

Детские качели своими руками: из дерева, из металла

Монтаж системы теплого пола своими руками – советы экспертов

Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию

Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново

Монтаж водяного пола

Шаг 1: Подготовка основания и теплоизоляция

Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся «гуляющими» перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.

После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:

1. Укладываем и формируем слой теплоизоляции;
2. Кладем слой гидроизоляции;
3. Фиксируем армирующую сетку;
4. Устанавливаем трубы.

Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.

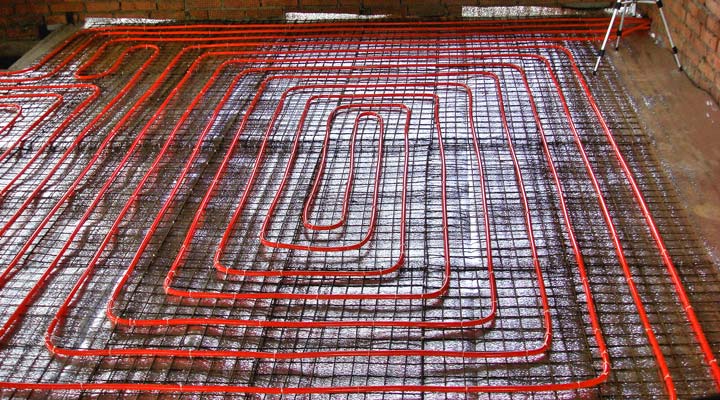

Шаг 2: Проводим монтаж труб

Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки («гребенки»), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.

Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.

Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.

Шаг 4: Финишное покрытие водяного пола

Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка «для напольного отопления».

Распределение труб

Монтаж теплого водяного пола

Распределяя трубы, необходимо проложить маршрут для укладки. Проходя по трубам, нагретая в котле вода остывает, и это обстоятельство должно учитываться при определении маршрута укладки контуров труб. Следует помнить несколько правил, нарушение которых может сказаться потом на качестве обогрева и неудобствах эксплуатации всей обогревательной системы. Каковы эти правила?

1. Укладывать трубы надо начинать с самых холодных участков площади – от окон, балконов и внешних холодных стен.
2. Если ввод горячей воды идет не от холодной внешней стены, часть трубы между вводом и стеной необходимо тщательно утеплить, укутав гидроизоляционным материалом.
3. У внешних стен вода должна быть горячее, а по мере движения трубы к теплому центру температура должна постепенно уменьшаться. Для того, чтобы обеспечить этот эффект, трубы укладываются «змейкой»
4. В помещениях с внутренними стенами (гардеробные, коридоры, санузлы) трубы принято укладывать в виде спирали, ведущей к центру комнаты. Между витками спирально изогнутой трубы делается двойной шаг. В центре комнаты трубу изгибают, поворачивая обратно, и происходит обратная укладка – к выходу (на вывод и к регулировочному коллектору).
5. Нужно учитывать гидравлическое сопротивление. Чем длиннее труба, чем больше поворотов у нее при укладке, тем сопротивление интенсивнее. Желательно добиться, чтобы сопротивление было равномерным там, где находится отдельный коллектор. Для этого длинные трубы (100 и более метров) необходимо разделить частями, но покупать для одной комнаты нужно одну трубу, единым отрезком.
6. Нельзя использовать различные приспособления, муфты, стыки на трубах, уложенных в стяжку, это осложнит ремонт и приведет к ухудшению обогрева. Поэтому трубы покупаются после предварительного и окончательного расчета маршрута укладки.
7. Не стоит использовать единый контур в нескольких помещениях. Именно поэтому расчет длины контуров должен делаться отдельно.

8. Отдельно укладываются также лоджии, мансарды, балконы, веранды. Совмещать со смежными комнатами один контур трубы нельзя из-за разной степени теплоотдачи. Если нарушить это правило, то на обогрев веранды, например, будет истрачено больше тепла, а прилегающая комната будет обогреваться плохо.

Основы наждачной бумаги

• бумагу обычную и латексную;
• хлопчатобумажные и смесовые (х/б+синтетика) ткани;
• фибру;
• ткани из полиэстера;
• комбинированные материалы (обычно бумага+ткань).

Бумага классифицируется по плотности в шести диапазонах от 85 г/м² до 500 г/м², а основным технологическим признаком тканей, кроме их состава, является гибкость. Этот параметр имеет шесть градаций: от «особо гибкая» и «очень гибкая» до «жесткая» и «особо жесткая». Кроме того, вся наждачная бумага независимо от основы делится на обычную и водостойкую.

Основные достоинства наждачки на бумажной основе — невысокая цена и устойчивость к растяжению. А ее главный недостаток — низкая механическая стойкость и ломкость на сгибах. Наждачная бумага на тканевой основе обладает высокой прочностью на разрыв и может использоваться в лентах при машинной шлифовке. Кроме того, она эластична и легко принимает форму шлифуемой поверхности. А водостойкие тканевые основы не теряют своих рабочих качеств при мокрой шлифовке или работе в условиях повышенной влажности. Для получения сочетаний механических свойств различных материалов (гибкость и неспособность к растяжению) выпускают наждачную бумагу с двухслойной основой, пропитанной полиэфирными смолами.

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.
2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.
7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Узел прохода через деформационный стык — трубы лучше закрыть чехлами или обернуть утеплителем

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Облегченная система водяных полов

Помимо обычной схемы устройства водяных полов со стяжкой из бетона существует и другая – «сухая». Она используется при устройстве таких полов в строениях с деревянными перекрытиями, когда капитальный ремонт невозможен.

Основным – опорным слоем такой отопительной системы являются полистирольные плиты или ДСП, на которые укладывают теплораспределительные пластины из металла. Несущий слой — гипсоволоконные листы (ГВЛ). Эта система имеет следующие преимущества: небольшой вес, тонкость, быстрота укладывания, экономичность. Монтаж теплого пола этого типа производят при:

• укладке полового покрытия поверх старого;
• небольшой высоте помещения;
• сокращенных сроках монтажа;
• труднодоступности ремонтируемых помещений.

Недостатками таких полов являются:

• меньшая теплоотдача, что часто приводит к необходимости устройства дополнительной системы отопления в холодных климатических зонах;
• достаточно высокая стоимость теплораспределительных пластин.

Сухая система теплого пола, видео:

Оборудование для регулировки теплых полов

Нередко бывает так, что такая отопительная система не работает. Причины неполадок может выяснить только специалист. Для нормальной работы теплых полов используют специальное регулирующее оборудование. К нему относятся:

1. Распределительный коллектор для теплого пола. Он отвечает за эффективное движение теплоносителя по всем контурам. С помощью таких управляющих устройств, как термостатические головки и электротепловые приводы теплый пол четко реагирует на внешние параметры (температура на улице, открывание форточки).

В отапливаемых помещениях устанавливается термостат, управляющий несколькими тепловыми приводами. Современный терморегулятор для теплого пола обладает функцией программирования различных режимов работы отопительной системы.

2. Смесительный узел для теплого пола (узел регуляции), состоящий из 2 главных элементов:

1. насоса, осуществляющего циркуляцию горячей воды;
2. регулирующего клапана, подпитывающего пол теплоносителем заданной температуры.

Схема подключения терморегулятора к теплому полу может быть отдельной или выполняться от электрощита. Установка оборудования должна быть произведена компетентным человеком.

Как избавиться от мелких мошек в доме?

Использование настила

В данном случае, чтобы выполнить устройство теплого пола водяного под плитку необходимо использовать полистирольные плиты, которые оснащены пластинами с пазами для установки труб. Выполнены такие пластины из алюминия.

Данный способ является наиболее быстрым и простым. Он применяется в следующих ситуациях:

• когда в комнате низкий потолок и цементная стяжка скрадет полезное пространство;
• когда черновой пол не настолько прочный, чтобы выдержать цементную стяжку;
• когда очень сложно либо нет возможности залить бетонную стяжку.

Такое покрытие как ламинат или паркет стелется прямо на полистирол. С плиткой так поступать нельзя, под нее необходимо уложить гипсоволокнистые листы (ГВЛ) или другой подходящий влагостойкий материал (подробнее: «Как выполняется укладка ГВЛ на пол – примеры из практики «).

Полистирольные плиты следует укладывать на идеально ровную поверхность, иначе материал может изменить свою форму, а это приведет к более низкой теплоотдаче.

Водяное напольное отопление в квартире

Напольное отопление – комфорт в доме

Это связано с тем, что у горячей воды или теплоносителя при прохождении через контур понижается температура, что будет доставлять дискомфорт соседям. Кроме того, снижается давление в системе.

В тех регионах, где нет запрета на монтаж гидравлического напольного контура в многоквартирных домах, проект требуется предоставлять на экспертизу – специалисты выдают разрешение только убедившись, что работа центральной системы отопления или ГВС не пострадают.

Техническое решение для квартиры

Технически обустройство водяного напольного отопления возможно с обязательной установкой насосно-смесительного узла, который позволит сохранять давление в системе. Могут быть ограничения на материал изготовления труб – пропиленовые и металлопластиковые нельзя устанавливать, если в системе отопления многоквартирного дома задействован струйный насос (элеватор).

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Водяной теплый пол на полистирольной основе

Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные  плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.

Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.

Нагреваемый пол на полистирольной основе

Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.

После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.

Полистирольные плиты для водяного пола

После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.

Таким образом выглядит принципиальная схема теплого  водяного пола на полистирольных плитах

1. Финишное напольное покрытие,
2. Слой тепловой изоляции
3. Трубопровод из теплоносителя
4. Компенсационные пластины из алюминия
5. Плиты из полистирола с пазами под трубы
6. Перекрытие

Пол на полистирольных плитах

Выбор и установка коллектора

типичный коллектор для теплого пола

Определившись с количеством контуров можно подобрать соответствующий коллектор. У него должно быть достаточно выводов для подключения всех контуров. Кроме того коллектор отвечает за регулировку и настройку водяных теплых полов. В самом простом варианте коллектор снабжен только запорными клапанами, что значительно удешевляет систему, но практически лишает возможности настраивать ее работу.

Немного дороже варианты, которые предусматривают установку регулировочных клапанов. С их помощью можно корректировать расход воды для каждой петли в отдельности. Увеличение стоимости хоть и будет заметным, зато такая система позволит настроить теплый пол для равномерного прогрева всех помещений.

Обязательными элементами для коллектора являются воздухоотводный клапан и сливной отвод.

Для полной автоматизации гидравлического теплого пола используются коллекторы с сервоприводами на клапанах и специальные предварительные смесители, которые регулируют температуру подаваемой воды, смешивая ее с обратной остывшей. Такие системы по своей стоимости могут составить большую часть бюджета на всю установку теплых полов. Для частного использования в них нет особой необходимости, ведь легче один раз тщательно настроить коллекторную группу более простого типа, чем тратиться на автоматическую систему, которая и так при постоянных нагрузках будет работать в одном и том же режиме.

Пример подключения коллектора теплого пола

Собственно монтаж водяного теплого пола начинается с размещения коллекторного шкафа. Размещать коллекторный шкаф следует так, чтобы трубы от каждой комнаты и контура были примерно равной протяженности. В некоторых ситуациях можно приблизить шкаф к самым большим контурам.

Самый простой способ скрыть шкаф – это вмонтировать его в стену. Толщина в 12 см это вполне позволяет. Главное учесть, что пробивать отверстия и углубления в несущих стенах настоятельно не рекомендуется и даже запрещено в большинстве случаев.

Коллекторный шкаф собирается и заполняется по общему стандарту согласно с инструкциями используемого коллектора, так что проблем с монтированием всех элементов и дополнительного оборудования не возникнет.

Устройство водяного теплого пола

В состав данной отопительной системы входят следующие элементы:

Водонагревательный котел.

Его мощность должна быть равна суммарной мощности всех теплых полов дома с запасом в 15-20%. Чтобы не сливать воду во время ремонта котла, на входе и выходе его следует иметь запорные клапаны.

Насос.

Он способствует циркуляции воды в отопительной системе теплый водяной пол. Обычно в современных котлах есть встроенный насос. Он позволяет отопить двухэтажный дом. Если площадь помещения больше 120 квадратных метров, то требуется поставить дополнительные нагнетающие насосы.

Трубы.

Мы расскажем, какая из труб самая лучшая для данного отопления.

При выборе труб важно такое качество, как износоустойчивость, т.е. они не должны разрушаться при перепадах давления или высоких температурах, при химических воздействиях, не подвержены коррозии

Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления. Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь.

Трубы для теплого водяного пола можно применять из сшитого полиэтилена.

Они обладают высокой прочностью. Рекомендуется плотность сшивки-65-80%. Наиболее прочным является сшивка пероксидом-PEX-A плотностью -75%. Эти трубы устойчивы к высоким температурам. При изготовлении их испытывают под высоким давлением, поэтому они такие прочные.

Основным минусом таких труб является быстрая разгибаемость. Поэтому при укладке их нужно жестко фиксировать.

Используют также и полипропиленовые трубы, но этот материал расширяется под воздействием высоких температур.

Чтобы этого не произошло, нужно покупать трубы из пропилена с армированием стекловолокном. При термосварке они становятся монолитными. Но трубы из пропилена применяются нечасто из-за небольшого радиуса изгиба. Данный недостаток отрицательно сказывается на качестве обогрева помещения. Когда монтируют трубы из пропилена, то используют специальные насадки.

Низкой себестоимостью, износоустойчивостью обладают металлопластиковые трубы. Они прочны и долговечны, потому что состоят из нескольких слоев. Верхний и нижний защитные слои-это полиэтилен. В середине алюминиевая фольга, соединенная со сшитым полиэтиленом специальным клеящим составом. Благодаря алюминиевой прослойке они обладают хорошей теплопроводностью, а слои из полиэтилена предохраняют трубы от повреждений.

Отлично проводят тепло и долговечны медные трубы. Их применяют в основном в европейских странах.

В России для отопительной системы пола используются редко из-за высокой цены и трудоемкости монтажа. Его производят только профессионалы. При заливании бетонной стяжки их нужно покрывать защитным слоем, чтобы исключить отрицательное воздействие щелочей.

Коллекторы регулируют действие прямого и обратного потоков теплоносителя. Коллекторы представляют собой сложный технологический узел, обеспечивающий равномерный разогрев труб. Состоит он из 2 гребенок (подающей и обратной), циркуляционного насоса, расходомера и клапанов. По подающей гребенке горячая вода идет от котла к контурам и распределяется по трубам. Отдав тепло, вода уже охлажденной проходит по обратной трубе коллектора, возвращаясь в котел. В нем она снова нагревается.

Циркуляционный насос следит за постоянным движением воды. Трубопроводы крепятся сбоку коллектора специальными фитингами.  Как только в помещении достигнута определенная температура, срабатывает термодатчик, который предупреждает об этом. Клапаны перекрывают выход горячей воды к контурам. Технологичный узел, отвечающий за регулировку воды, находится в специальном коллекторном шкафу.

1. Фитинги. Они используются для подсоединения труб к коллекторам на всем протяжении отопительной системы.
