Нижнее подключение радиаторов отопления

Выбор типа системы отопления

Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать

Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:

• в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
• нельзя отключать радиаторы без останова системы;
• подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.

С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.

Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.

Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).

В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.

В двухтрубной системе на подаче и обратке ставят шаровые краны

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображенийФото из Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления Разметка стены и установка кронштейновКонтроль расположения перед креплениемПодключение радиатора к трубе подачиПодсоединение радиатора к трубе обратки

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

размер и тепловая мощность отопительных приборов;
место их расположения в комнате;
способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

все радиаторы в одной комнате располагаются на одном уровне;
ребра конвекторов в вертикальном положении;
центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
длина батареи не менее 75% от длины самого окна;
расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Последовательное подключение двух радиаторов отопления

sansvar написал. что заказчик купил, то я и поставил. количество секций и место расположение, выбор сделанный заранее до моих рекомендаций и советов. Я например вообще ему предлагал один поставить вместо двух, ну не нравятся мне диагональное соединение. некрасиво как то, много «лишних» труб

Да я понял это сразу,я таких пачками повидал,я так к слову,знаю что чудики бывают,достаточно.

sansvar написал. кран на байпас ставить нельзя я как раз не из таких… если что то очень критичное в желаниях заказчика я отказываюсь даже за дополнительную оплату

И это правильно.

Подниму тему. От застройщика имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением (поквартирная разводка, Бир Пекс). По внешнему виду, вроде, имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили). А нет, вру Ответили:

Подскажите, пожалуйста, при перекрытии термоклапана теплоноситель идет в обход радиатора (поток теплоносителя остается постоянным) или термоклапан просто перекрывает поток теплоносителя. Заранее спасибо за ответ. Да. Термостатическая головка регулирует через шток клапана поток, проходящий через радиатор. Т.е. регулирует расход теплоносителя через радиатор. И постоянство расхода через систему сохраняется. При этом если все радиаторы срабатывают на ограничение расхода, то увеличивается сопротивление системы. И в этом случае должен быть предусмотрен байпас.

У меня задача модернизировать разводку труб отопления в квартире, чтобы в итоге получить как можно меньшее количество пересечений и стыков труб. Уже имеется один совет заменить мои хотелки коллекторной схемой. А я не могу понять, почему считается, что вода, шунтированная по байпасу (все-таки есть очень сильные подозрения в его наличии), будет плохо нагревать второй радиатор?

Регистрация: 25.03.2011 Пенза Сообщений: 7080

10.12.2013 в 16:18

Loki написал. имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением

Loki написал. имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили)

Байпасы используются только в однотрубной системе отопления. И они не бывают внутри радиаторов. Бывает арматура донного подключения со встроенными байпасами.

Рисуйте общую схему системы отопления по квартире. Без нее непонятно даже однотрубная или двухтрубная у Вас система. Также укажите марку используемой арматуры донного подключения радиаторов.

Loki написал. будет плохо нагревать второй радиатор?

Если разница давлений на подающих и отходящих магистралях (подача/обратка), достаточная, то радиаторы будут греть нормально, при условии рассчета гидравлики всей системы квартирного отопления, с проведением заново её балансировки с регулировкой. Потому, что подключение дополнительного радиатора, внесет дисбаланс в работу отопительной системы квартиры.

Насколько будет критичным дисбаланс, не представляется возможным ответить без проведения гидрорассчета.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Sergants. плохо разборчивое фото. Но из того, что удалось разглядеть, делаю вывод, что система двухтрубная.

Под окно лучше поставить напольный (внутрипольный) конвектор достаточной мощности. Тогда и доп.радиаторов не будет нужно.

Sergants написал. И можно ли оставить фурнитуру ту которая стоит сейчас?

Странно, что на обратке стоит обычный шаровый кран, вместо запорного клапана. Тогда термовентиль под синим колпаком должен быть с преднастройками. Если так, то его и оставьте, и не сбивайте проектных преднастроек.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Подвод труб к радиатору

Конечно, использование в развязке отопления сшитого полиэтилена вовсе не обязательно, хотя и предпочтительно из соображений надёжности и эстетики. Однозначно следует отказаться от использования стальных труб. Причина тому проста: традиционно при нижнем подключении трубы уходят в пол и пролегают либо под покрытием, либо по потолку нижнего этажа. Если отопительный трубопровод проходит через перекрытие, требуется огильзовка прохода, что не лучшим образом сказывается на внешнем виде напольного покрытия. В остальном же выбор материала для развязки системы вполне свободный, может использоваться полипропилен, упомянутый PEX и даже медь .

Отдельно стоит коснуться темы использования трубной изоляции. По этому вопросу есть три позиции:

Без изоляции трубы могут выполнять функцию подогрева пола при том условии, что они располагаются в проходной зоне.

Изолирующий кожух эффективно снижает паразитные утечки тепла, что актуально при прокладке труб в технической полости потолка нижнего этажа.

При нахождении труб в плотных несжимаемых средах, таких как стяжка пола, изоляция выполняет функцию демпфера, компенсируя тепловое расширение пластика и позволяя ему расширяться в обе стороны.

На момент монтажа разводки должно быть точно известно положение установки радиаторов. Высота может варьироваться, но горизонтальное смещение, как правило, недопустимо. Связано это с тем, что поворотный фитинг не находится на поверхности, то есть над покрытием выступает лишь прямой участок, присоединяемый к отводу радиатора. От этого правила можно отступать, только если используются узлы нижнего бокового подключения, в таком случае выводы труб располагают на расстоянии около 100–120 мм от торца футорки радиатора.

Однотрубная схема

По сути, это кольцо из труб, где центром является отопительный котел. Это самая простая схема разводки, которую лучше всего использовать в одноэтажных строениях, где применяется система с естественной циркуляцией теплоносителя. Или в многоэтажных зданиях с принудительной циркуляцией.

Скажем прямо — эта схема не самая лучшая, хотя очень экономичная в плане затрачиваемых для ее сооружения материалов. Но у нее есть один большой недостаток — невозможность регулировать подачу тепла. Устанавливать в такую схему какие-то контролирующие проборы проблематично. Поэтому в домах, где смонтирована именно однотрубная схема развязки, показатель тепловой отдачи равен проектируемой

Вот почему так важно правильно рассчитать данный показатель

Внимание! Однотрубное отопление допускает лишь последовательное подключение радиаторов. То есть теплоноситель проходит все радиаторы один за другим, отдавая тепло

И чем дальше прибор расположен в цепи, тем меньше тепла ему достается.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим

Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

• При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
• Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.

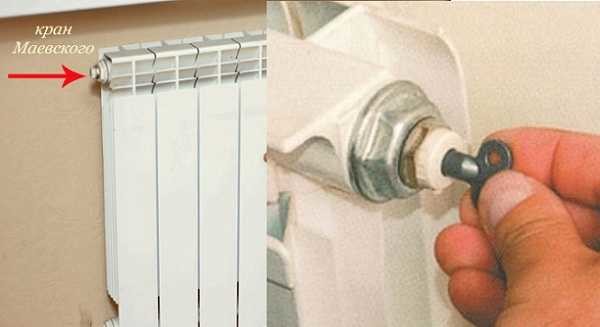

Если радиатор холодный сверху спустите воздух через кран «Маевского»

При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. Если расчет верен, и система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее. Гораздо важнее выдержать правильный уклон: та сторона радиатора, на которой установлен кран «Маевского» должна быть чуточку выше, чем ее противоположный конец.

Виды систем

Прежде чем установить батареи, нужно определиться с отопительной системой. Она бывает однотрубной и двухтрубной.

Однотрубная

Однотрубную схему чаще всего используют в высотных домах. Для её установки не нужно много деталей и усилий. Но регулировать прогревание батареи в однотрубной системе нельзя, потому что показатели задаются заранее, и изменить их впоследствии невозможно.

Есть у неё и ещё один существенный недостаток – воздушные пробки. Поэтому в каждом высотном доме система отопления снабжена специальными кранами для спускания воздуха.

Тем не менее у однотрубной системы много достоинств:

1. На чердаке трубы не устанавливают, поэтому тепло сохраняется лучше.
2. Подключать батареи можно до завершения строительства.
3. Благодаря уровневому обогреву, температура помещения не зависит от того, что происходит на других этажах.
4. Чтобы сэкономить пространство, можно размещать управление отоплением в одном месте.
5. Можно регулировать температуру в различных комнатах по-разному.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать. Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Критерии выбора батарей

Привлекательный внешний вид – первое, на что обращает внимание покупатель. Кому-то нравятся угловатые конструкции, кто-то отдает предпочтение обтекаемым, округлым формам

Выбирая, какие лучше радиаторы отопления, пользователю следует внимательно прочитать инструкцию, понять достоинства, недостатки видов.

Рабочее давление – один из основных показателей, который зависит от материала изготовления оборудования. В продаже предлагаются стальные, чугунные, алюминиевые и биметаллические батареи.

Сырьевая база и технология изготовления влияет на:

• параметры рабочего и максимального давления;
• стойкость к появлению ржавчины, механическим ударам, химическому воздействию;
• теплоемкость;
• КПД;
• продолжительность эксплуатации.

Следующий этап – способ присоединения к трубопроводу. Обвязка может быть боковой, нижней, также встречается универсальное присоединение. Последний вариант считается оптимальным выбором при формировании автономных магистралей, в которых основное требование – простота и удобство монтажа оборудования.

Если батарея покрыта полимерной краской, она будет противостоять ударам, гладкие стенки лучше отдают тепло, а шлифовка показывает высокое качество изделий.

Исполнительные:

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Радиаторы с нижним подключением

Спрятать громоздкие трубы можно, если сделать отопление с нижним подключением. Конечно, привычнее для понимания стандартные системы, когда теплоноситель поступает сверху или сбоку и выходит вниз. Но такая система довольно не эстетична, и ее сложно закрыть экраном или как-то облагородить.

Принцип нижнего подключения

При нижнем подключении основная часть труб получается спрятана под покрытием пола, иногда при этом возникают трудности сезонного осмотра или профилактического ремонта. Но и плюсы тоже присутствуют – это минимум сложных изгибов или сочленений, что уменьшает риск протечек или аварий.

Схема подключения радиаторов отопления с нижним типом несложная – трубы обратки и подачи теплоносителя расположены рядом, в нижнем углу радиатора. Также допускается подключение труб с разных сторон радиатора. Верхние отверстия (если они имеются) закручиваются заглушкой.

Комплект для установки радиатора идентичен стандартному:

Для нижнего подсоединения лучше всего использовать биметаллические радиаторы. они прочные, долговечные, обладают отличной теплоотдачей за счет нагрева, излучения и конвекции. Даже при использовании нижнего подключения теплопотери не составят более 15 процентов. Благодаря подаче горячего теплоносителя снизу, низ батареи нагревается и путем конвекции прогревает верх.

Выбор и монтаж радиаторов

Для нижнего подключения рекомендуют биметаллические радиаторы отопления, их легко собрать, установить и произвести ремонт. Секции радиатора можно убрать, добавить или заменить, если она повреждена.

При покупке лучше отдавать предпочтение отечественным производителям, важно проверить целостность батареи и упаковки. Документация должна быть понятной и написана на русском языке. Перед установкой нужно сделать разметку

она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см

Перед установкой нужно сделать разметку. она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см.

Для более эффективной циркуляции теплоносителя радиаторы отопления устанавливаются с небольшим наклоном. это исключает и скапливание воздуха в системе отопления.

При подключении важно следовать маркировке и не перепутать обратку и подачу. При неправильном подключении радиатор отопления может быть поврежден, а его эффективность снизится более чем на 60 процентов. Различают следующие типы нижнего подключения:

Различают следующие типы нижнего подключения:

• односторонняя подводка – трубы выходят с угла внизу и расположены рядом, теплопотери могут составить около 20 процентов;
• разносторонняя подводка – трубы подсоединены с разных сторон. у такой системы больше преимуществ, так как протяженность подающей и обратной линии меньше, и циркуляция может происходить с разных сторон, теплопотери составляют до 12 процентов;

Также используется подключение «сверху-вниз». но в этом случае все трубы отопления спрятать не получится, так как подача теплоносителя будет осуществляться в верхнем углу, а вывод будет с противоположного нижнего угла. Если радиатор отопления замыкающий, тогда обратка будет выведена с той же стороны, но с нижнего угла. В этом случае теплопотери снижаются до 2 процентов.

Если подсоединение радиаторов отопления планируется выполнять собственноручно, важно соблюдать технику монтажа и безопасности. Теплоноситель при установке или ремонте должен быть слит, батареи холодные. При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков

Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома

При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков. Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Что еще нужно знать

Боковые присоединительные отверстия (называют еще входы, патрубки и коллекторы) могут иметь разный диаметр. Чаще всего встречаются:

• G1” – один дюйм (2,54 см);
• G3/4” — три четверти дюйма (1,91 см);
• G1/2” – пол дюйма (1,27 см).

Это важно знать при выборе запорной и регулирующей арматуры: нужно знать, можно ли будет подключить устройство к радиатору напрямую или потребуются переходники. При подключении секционных радиаторов любого типа без переходников (футорок) не обойтись: тут в одни коллекторах резьба левая, а в других — правая

Потому для секционных радиаторов с боковым подключением выпускают специальные монтажные комплекты. Они есть для разных диаметров коллекторов и подводящих труб. Их комплектация бывает разной, но чаще всего там есть семь элементов: четыре футорки-перходника, кран «Маевского» (воздухоотводчик) с ключом и заглушка (на неиспользуемый коллектор)

При подключении секционных радиаторов любого типа без переходников (футорок) не обойтись: тут в одни коллекторах резьба левая, а в других — правая. Потому для секционных радиаторов с боковым подключением выпускают специальные монтажные комплекты. Они есть для разных диаметров коллекторов и подводящих труб. Их комплектация бывает разной, но чаще всего там есть семь элементов: четыре футорки-перходника, кран «Маевского» (воздухоотводчик) с ключом и заглушка (на неиспользуемый коллектор).

https://youtube.com/watch?v=nnQz2VA7C_M

При нижнем подключении все что нужно – это узел подключения радиатора, который еще называют «мультифлекс». Внутрь его встроены два запорных шаровых крана, которые служат для отсечения теплоносителя. При необходимости просто поворачиваете миниатюрные краны и радиатор оказывается отключенным: его можно снимать.

Он может быть:

• прямой – трубы подводятся снизу;
• угловой – трубы выходят из стены.

Выбирая его, важно знать расстояние между центрами патрубков (межосевое расстояние).  Это значение указывается в технических данных и обычно это 80 или 50 мм. К узлу нижнего подключения радиаторов имеется набор переходников на любой вид труб

Подробнее об этих фитингах смотрите в видео

К узлу нижнего подключения радиаторов имеется набор переходников на любой вид труб. Подробнее об этих фитингах смотрите в видео.

https://youtube.com/watch?v=otVXrHAX2EE
