Пластиковые окна с вентиляцией: как доставить свежий воздух в квартиру?

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

Установка накладного вентиляционного клапана

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Чертеж установки вентклапана AERECO с использованием телескопического канала, который вставляется внутрь профиля рамы

Как установить приточный щелевой клапан:

1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Как выбрать?

Закладная печь из кирпича – вековая традиция

Создавая печи для бани на дровах своими руками, в первую очередь задумываются о кирпичной кладке, поскольку конструкционно такая печь проверена годами и описана неоднократно.

Отличительные особенности:

• при закладке используется огнеупорный кирпич;
• зольник конструкционно располагается ниже уровня топки;
• решетка под камни используется чугунная или стальная;
• все отходы горения выводятся через дымоход;
• под горячую воду установлен змеевик;
• топка закрывается дверцей.

Оконные клапаны и их виды

Приточные клапаны на окна отличаются функциональностью, размерами, компанией-производителем и еще массой критериев, но для того, чтобы четко ориентироваться, их можно разбить на группы.

По материалам, из которых они были изготовлены, выделяют:

• пластиковые;
• пластиковые с наличие плёнки по дереву;

Последний вид устанавливают соответственно на деревянные окна. Так конструкция выглядит гармонично и в тоже время технически продвинутой.

По способу управления:

• ручные;
• автоматические.

Наиболее прост в использовании автоматический тип. Он реагирует на влажность и давление в помещении, самостоятельно при этом изменяя уровень потока кислорода, снабжающего квартиру. В свою очередь ручной типимеет при себе небольшую веревку для регулировки и постоянно требует изменений. Из-за этого могут возникнуть проблемы. Уровень вентиляции изначально приходиться настраивать наугад, и если выставить его неправильно зимой, то произойдет промерзание, из-за чего система деформируется и прекратит функционировать качественно.

Виды и основные характеристики приточных клапанов

По способу поступления воздуха в дом и типу организации воздухообмена клапаны можно разделить на три основных типа. Их установка и регулировка будут немного отличаться.

Ручные и автоматические вентиляционные клапаны

Каждый из видов имеет свои особенности, обладает отдельными характеристиками, а значит, необходимо разобрать каждый из видов подробно.

Клапаны ручные, соответственно, вручную и регулируются. Обычно у таких моделей предусмотрен шнурок, который открывает шторки клапана и закрывает их. Иногда в таких моделях используется клапан – его нужно сдвигать влево или вправо. Одно положение перекрывает поток воздуха, другое напротив – открывает.

Подобрать универсальный режим бывает не так просто

В отличие от ручных, автоматические модели опираются на показатели влажности внутри помещения и вне его. Внутри такого клапана установлены специальные датчики.

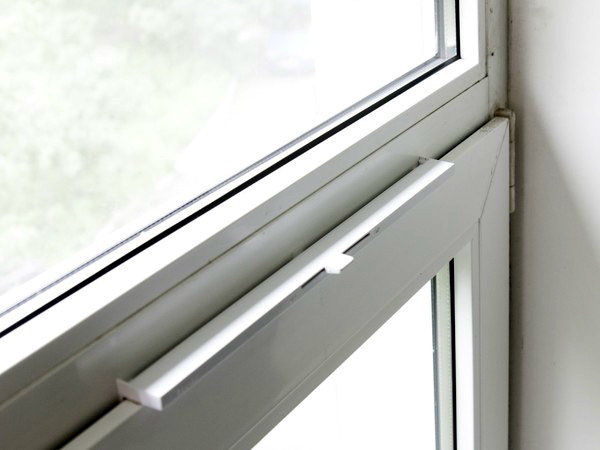

Фальцевые вентиляционные клапаны и щелевые клапаны

Фальцевые клапаны – один из самых экономных вариантов для ПВХ окон. Холодный воздух подается в помещение сквозь небольшие вырезы в притворе. Для установки такого клапана окна можно не демонтировать. Фальцевые клапаны имеют низкую пропускную способность, звукоизоляцию на достаточном уровне. Однако из-за низкой пропускной способности такие клапаны не подойдут для больших помещений.

Устройство фальцевого клапана

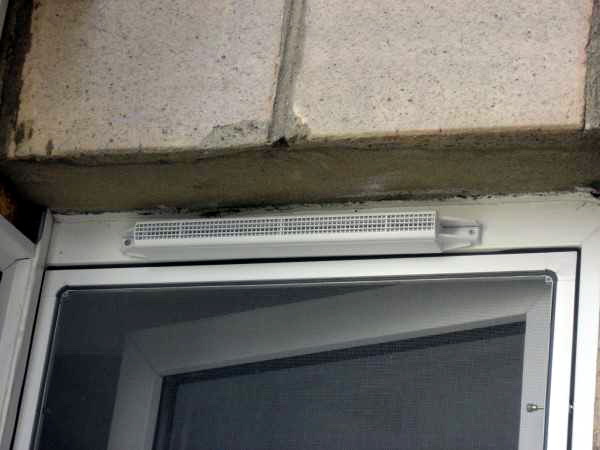

Щелевые клапаны обычно устанавливаются на раму и боковые щели между створок. Их преимущество – большая пропускная способность и отсутствие необходимости высверливать отверстия внутри рам. Размер канала в таком устройстве вентиляции обычно 170-400×12-16 мм. Регулировка производится в ручном либо автоматическом режиме.

Снаружи, с уличной стороны, такие клапаны обычно прикрыты защитным блоком с сеткой от пыли, осадков и насекомых, с внутренней – установлен регулирующий блок.

Накладные клапаны для вентиляции

Лучше других пропускают воздух. Однако, самостоятельно их установить не получится, придётся покупать уже специальные, подготовленные рамы. Их устанавливают только при изготовлении стеклопакета, створок и рамы к нему.

Интересное решение – приточный клапан, установленный в ручку

По сути, эта идея лежит на поверхности, ведь ручка сама по себе является отличным регулятором. Почему бы не использовать её как подручный инструмент и для клапана. Клапан-ручка интересна тем, что она обеспечит щадящее проветривание и благодаря специальной конструкции не перемёрзнет.

Другие преимущества:

• не портится внешний облик окна;
• такая система не позволит образовываться конденсату даже при низких температурах;
• используется встроенный воздушный фильтр, что обеспечит отсутствие насекомых и пыли.

Статья по теме:

Конструкция и принцип работы клапана

Air Box – это воздушный клапан, изготовленный российским производителем. Основным назначением устройства является обеспечение воздухообмена в помещении при закрытом окне. Также он выступает в роли своеобразного фильтра.

В комплект вентиляционного приточного клапана входит:

• корпус, состоящий из пластика, который монтируется на створке окна и выводится в помещение;
• комплект сменных уплотнителей, которые устанавливаются вместо стандартных уплотнителей окна;
• крепеж.

Вследствие того, что обычный уплотнитель заменяется на более узкий, создается небольшой зазор между рамой окна и створкой, в который и проникает воздух с улицы.

Наверху к створке прикрепляется клапан, на корпусе которого установлен механизм регулирования (он отличается у разных моделей), который управляется вручную. Он изменяет степень открытия и закрытия окна. Таким образом, в помещении происходит естественная вентиляция воздуха.

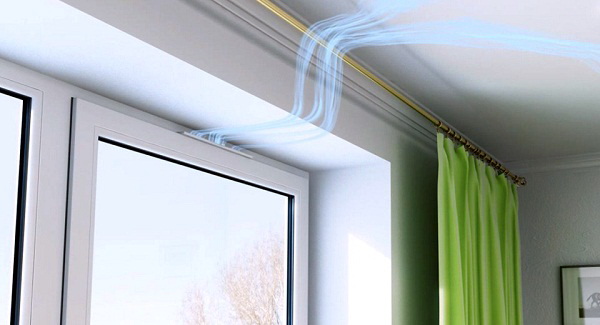

Движение воздуха происходит от окна в сторону вентиляционной шахты или вытяжки. Поток воздуха направляется вверх по приточному клапану, поэтому в комнате не будет сквозняка и резкого понижения температуры.

По каким признакам можно понять, что в вентиляции есть неполадки?

Хорошим домашним микроклиматом надо дорожить, а при ощущении дискомфорта принимать соответствующие меры. Как понять, что в квартире не работает вентиляция, что делать в такой ситуации? Обратившись к мнению специалистов, профессионально занимающихся вопросами воздухообмена, перечислим наиболее типичные признаки существования проблем с квартирной вентиляцией:

• В комнатах и кухне ощущается духота и спертость воздуха;
• Сушка белья в квартире происходит медленнее обычного;
• Воздух становится влажным, сырость чувствуется при дыхании, сыреют и вещи в комнатах;
• Не удается качественно проветрить помещение, даже распахнув настежь окно;
• В кухне, санузле, обнаруживаются очаги грибка и плесени;
• Через вытяжку в квартиру попадают посторонние запахи жителей других этажей;
• Регулярно потеют оконные стекла;
• Запахи туалета и кухонной готовки могут часами не исчезать из квартиры.

Но даже если в вашей квартире налицо полный комплект симптомов, указывающих на наличие проблем с вентиляцией, не спешите с выводами. Аналогичные признаки появляются в квартире после установки пластиковых окон или ленточного остекления балкона. Полностью блокируя приток, евроокна приводят к застойным явлениям в воздухе, провоцируя появления посторонних запахов и сырости.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

• изделие воздухообмена;
• хорошо заточенный нож;
• шуруповёрт;
• полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

• острый строительный ножик;
• мощный электролобзик;
• дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
• напильник;
• шаблон под будущий клапан подходящего размера;
• герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.

3. 10 мм сверлом проделывают отверстия.

4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.

5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.

6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Основная информация

Уход и обслуживание за клапаном для ПВХ окна

Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.

Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.

В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.

Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.

Рис. 14. Уход за вентиляционным клапаном.

Система слива-перелива для ванны: фото

Барная стойка — альтернатива обеденному столу

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование

Важно правильно выбрать место монтажа и соблюдать алгоритм действий

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

1. Монтаж предпочтительно осуществлять в несущей стене.
2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Разновидности приточных клапанов и их особенности

По принципу действия различают:

• ручные;
• автоматические.

Первый из вариантов имеет простую конструкцию. Оконный приточный клапан микропроветривания оснащён поворотной заслонкой, которую нужно самостоятельно регулировать. В этом заключается недостаток этого устройства, т. к. сложно обеспечить необходимую интенсивность воздухообмена, если количество человек в комнате постоянно меняется. Вытяжную щель при желании можно полностью закрыть.

Эта разновидность часто устанавливается на окна ПВХ в помещениях, где общая вентиляционная система недостаточно эффективна в любое время года. Причины могут быть разные: засор воздушных каналов, малая площадь сечения, ошибки при монтаже вентиляции, неправильное расположение отверстий и пр. В каждом из случаев проблема слабой циркуляции решается с помощью ручного клапана. Он может быть постоянно открыт.

Автоматический оконный клапан приточный оснащён датчиком, определяющим уровень влажности в комнате. Если значение этого параметра отличается от заданного в большую или меньшую сторону, то устройство, соответственно, включается для проветривания или закрывает вентиляционные отверстия. Недостатком такого исполнения клапана является высокая стоимость. Кроме того, подобные приборы не всегда можно полностью заблокировать на проветривание. Принцип установки на окно устройств обоих видов похож.

Выделяют ещё одну разновидность — ручка с клапаном. Этот узел устанавливается вместо стандартной ручки на окне. Часто подобные устройства дополнительно оснащаются фильтром, благодаря чему в квартиру проникает меньше пыли. При выборе клапана учитывают некоторые их особенности:

1. Пропускная способность или производительность. Чем выше значение этого параметра, тем сильнее будет циркуляция воздуха в комнате. Этот показатель всегда привязывается к перепаду давлений. При увеличении разницы между значениями этого параметра снаружи и внутри помещения усиливается разрежение воздуха, что влечёт за собой повышение тяги. В результате менее производительное устройство может функционировать наравне с более производительным аналогом.
2. Уровень шума. Необходимо проследить, чтобы после монтажа клапана звукоизоляционные свойства окна сохранились, т. к. ПВХ-конструкции хорошо подавляют шум. Среднее значение звукоизоляции составляет 35 дБ.
3. Наличие теплоразрыва. Рекомендуется рассматривать клапаны с пластиковой вставкой внутри. Она выполняет функцию теплового разрыва. В результате зимой выходящий на улицу тёплый воздух, содержащий влагу, не будет способствовать обледенению клапана.

Накладные

Устанавливаются между рамой и створкой. Подобные конструкции всегда на виду, для сравнения щелевые и фальцевые аналоги почти незаметны при взгляде на окно. Накладные устройства способствуют ухудшению тепло- и звукоизоляционных свойств оконного блока. Это обусловлено необходимостью удаления существенной части уплотнителя, т. к. подобные клапаны характеризуются большой длиной.

Для установки устройства на окно требуется произвести демонтаж створки. Её необходимо подгонять под конструкцию клапана. С этой же целью модифицируют оконную раму. Единственным преимуществом устройства является высокая производительность — 100 м³/ч. Однако из-за нарушения звукоизоляционных свойств рекомендуется устанавливать подобные приборы в производственных помещениях, складах.

Фальцевые

Это наиболее простой вариант. Устройство этого вида стоит дешевле аналогов. Чтобы его установить, не придётся производить демонтаж окна. Ещё одним преимуществом является неприметное расположение. Заметить такой клапан невооружённым взглядом вряд ли удастся. Однако фальцевый проём способствует снижению звукоизоляционных свойств оконного блока, хоть и в меньшей мере, чем накладной.

Кроме того, он характеризуется низким уровнем эффективности по сравнению с аналогами (5 м³/ч). Придётся дополнительно проветривать комнату. Можно установить несколько таких клапанов в помещении, что поспособствует снижению тепло- и звукоизоляционных свойств окна.

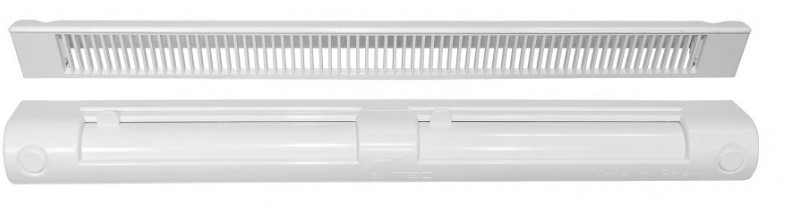

Щелевые

Часто содержит 2 блока (наружный и внутренний). Такие устройства представлены разными видами: автоматические, ручного управления. Клапан может иметь цельную конструкцию или два отдельных блока (наружный и внутренний). Длина отверстия варьируется в пределах 170–400 мм, ширина: от 12 до 16 мм. Для установки щелевого клапана нет необходимости в демонтаже оконного блока. Преимуществом этого вида устройства является довольно высокая пропускная способность (20 м³/ч).

Виды вентиляционных клапанов Air Box

Производитель предлагает три системы изделий:

• Air Box Standart;
• Air Box Comfort;
• Air Box Comfort S.

Все три системы отличаются параметрами, способом монтажа и внешним видом. Рассмотрим более подробно каждую из них.

Air Box Standart

Система состоит из двух белых пластиковых клапанов, которые монтируются рядом друг с другом в фальц рамы. В комплект входит два отреза уплотнителя разной длины и четыре самореза.

Главной функцией является предотвращение появления конденсата на пластиковом окне. Монтаж системы производится без фрезерования отверстий. Мастер просто заменяет стандартный оконный уплотнитель на более узкий. В результате этого между рамой и створкой окна создается маленький зазор. По нему воздух с улицы проходит до клапана, а далее, двигаясь вверх, – в помещение. В момент прохождения он частично нагревается из-за теплообмена между створкой и рамой окна.

Внутри клапана установлены специальные заслонки, которые двигаются. Главная их задача – это предотвращение сквозняка. В безветренную погоду они полностью открыты. Если ветер усиливается, то заслонка медленно прикрывается (или может закрыться полностью). Это нужно для того, чтобы предотвратить обмерзание клапанов и уменьшить сквозняк.

Air Box Comfort

Данная система является более популярной и более производительной. Главной особенностью является то, что ее монтаж может быть осуществлен двумя способами.

Внешне система представляет собой один пластиковый белый клапан. В центре него расположен плоский регулятор, который двигается по горизонтали. При его сдвижении вправо – приток воздуха максимальный, при сдвижении влево – заслонка полностью закрывается. Поток воздуха от клапана направляется вверх. Систему можно использовать на любых конструкциях открывания окон и на профилях любого производителя. В комплект входит два отреза уплотнителя одинаковой длины и три самореза.

Air Box Comfort S

Эта система может устанавливаться на любые рамы или створки из дерева или алюминия. Вариант монтажа данной системы только один – монтаж в отверстия, сделанные фрезером. В комплекте поставляется одна втулка и два самореза. Уплотнитель в данном случае в комплект не входит, так как срезать с окна его не нужно.

Внешне система выглядит как клапан из пластика белого цвета, в центре которого расположен круглый регулятор. Его отличием от предыдущей системы является то, что он не имеет шкалы, а регулировка происходит за счет поворота регулятора. При повороте направо клапан закрывается, а при повороте налево – открывается. Направление воздуха в данном случае двустороннее. В корпусе клапана поток воздуха разделяется на части. Преимуществом является то, что окно лучше обдувается воздухом.

Сравнивая производственные характеристики (приток воздуха) всех трех систем, получим следующее:

• Air Box Standart – 4,8 м3/ч, (перепад – 10пА);
• Air Box Comfort – 1 м3/ч (монтаж без фрезерования) и 40-42 м3/ч (монтаж с фрезерованием);
• Air Box Comfort S – 40-42 м3/ч.

Профнастил кровельный — размеры

Фото

Монтаж приточного клапана

Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.

Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.

Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.

Видео описание

В видео показано, как надо правильно устанавливать приточный клапан вентиляции в стене:

Так как разновидностей клапанов на рынке много, то способы их установки также разняться, но принцип один и тот же. К примеру, есть приборы, в цилиндр которых устанавливается теплоизоляционная скорлупа. То есть бурят стену по диаметру пластиковой трубы. Внешняя декоративная решетка не крепится к стене, а вставляется в торчащий конец цилиндра в виде крышки. То же самое и с оголовком.

Видео описание

В видео специалист рассказывает о конструкции проточного клапана, о принципе его работы и способе установки:

Клапан приточный оконный

Как было обещано выше, дадим небольшую информацию о вентиляционном клапане для пластиковых окон. Начнем с того, что герметичность пластиковых окон привела к большим проблемам. Многие производители тут же откликнулись на требования потребителей. Так в оконные рамы стали вставлять различные устройства, через которые воздух стал проходить в помещения. К примеру:

• стали использоваться профили вентилируемого типа;
• устанавливались ограничители открывания рам и фрамуг;
• использовались уплотнители с частичной проницаемостью воздуха через них;
• монтировались штапики, в конструкции которых присутствовала открывающаяся задвижка.

Ограничитель открывания рам пластикового окнаИсточник www.ufa-okoshko.ru

Оконные приточные клапаны получили большую популярность среди потребителей за счет высокой эффективности воздухообмена. На рынке они представлены тремя видами:

1. Фальцевые. Это устройство врезается в раму окна. То есть установку можно провести на действующую оконную конструкцию, не меняя другие части или элементы. Есть у этой разновидности один недостаток – невысокая производительность до 5 м³/час. Но это самые дешевые клапаны.
2. Щелевые. Эти модели устанавливаются в зазор между рамой и створкой. Именно это и усложняет процесс монтажа. В остальном приборы лучше фальцевых за счет более эффективного воздухообмена – до 20 м³/ч. Размер приточников ограничен только длиною зазора.
3. Накладные. Эти приточные клапаны на пластиковые окна устанавливаются в процессе монтажа стеклопакета. И это с одной стороны минус. Другая отрицательная сторона – приспособления пропускают через себя много шума, поэтому их не рекомендуют устанавливать в домах. Но устройства обладают высокой производительностью – до 100 м³/ч. Их можно устанавливать как в глухих, так и в открывающихся окнах.

Видео описание

В видео рассказывается об оконном приточнике, как производится установка клапана в окно:

Коротко о главном

Что собой представляет приточный вентиляционный клапан, принцип его работы, для каких целей предназначен.

Преимущества и недостатки устройства, на что необходимо обратить внимание, выбирая его.

Технология установки, нюансы монтажного процесса.

Оконный приточник: разновидности, отличительные особенности, видео – как установить простейший клапан на пластиковое окно.

Как сделать фундамент под тяжелую кирпичную печь: пошаговая инструкция

Пошаговое строительство бани руками. С чего начать?

Рейтинг лучших моделей для обеспечения качественной вентиляции

10КП Эра D100

Экономный вариант российского производителя. Конструкция легко устанавливается на окно, при этом используется минимальный набор инструментов. В комплекте присутствует качественный фильтр и шумоизолирующий элемент. Конструкция клапана позволяет осуществлять контроль интенсивности притока воздуха.

Средняя стоимость – 780 рублей.

10КП Эра D100

Достоинства:

• Эффективность;
• Не образует конденсата;
• Фильтр предотвращает проникновение пыли и насекомых;
• Удобный монтаж;
• Простая регулировка;
• Качественный воздухообмен.

Недостатки:

ДомВент Norvind City

Устройство с внутристенным монтажом, которое поможет организовать правильную вентиляцию помещения. Производительность – 30 м3/час. Для установки не потребуется сверление стены. Крепление осуществляется к нижней части подоконника, после чего запенивается для обеспечения лучшей герметизации. Используемый фильтр – G3. Рекомендуемая температура эксплуатации -40…+80 градусов. Масса прибора составляет 1250 грамм. Производитель распространяет гарантию на продукт в 5 лет.

ДомВент Norvind City

Достоинства:

• Качественный фильтр;
• Не ухудшает звукоизоляционные свойства;
• Нет потери тепла;
• Хорошая производительность;
• Установка без сверления.

Недостатки:

Ventec VT 601

Отличный бюджетный вариант польского производителя, который прослужит свыше 7 лет. Производительность конструкции – 25­ м3 в час. Рекомендуется использовать клапан в местах с небольшим шумом. Особенность изделия – после притока воздух направляется в потолок, что исключает возникновение сквозняка. На козырьке устанавливается специальная сетка, которая предотвращает проникновение насекомых.

Средняя стоимость – 670 рублей.

Ventec VT 601

Достоинства:

• Низкая цена;
• Стабильный приток воздуха;
• Универсальная длина клапана;
• Сетка на козырьке;
• Три створки регулирования;
• Поступающий воздух не создает сквозняк.

Недостатки:
