Пакетный выключатель

Тестирование электропроводки

Тестирование электропроводки выполняется при использовании точного сертифицированного специализированного оборудования, и должно проводиться исключительно специалистами, которые могут правильно обработать выдаваемые приборами данные.

Тестирование обязательный этап перед запуском домашней электросетиИсточник kvlservices.be

Процесс проведения проверочных тестов включает в себя следующие манипуляции:

• Визуальный контроль;
• Измерительные работы по выявлению сопротивления изоляции проводника;
• Профилактические замеры заземления;
• Проверка работоспособности системы автоматического отключения;
• Выявление нулевой фазы электросети;
• Контрольное тестирование защитного оборудования;
• Выявление разрывов в соединении проводки с устройством заземления.

После завершения всех необходимых работ, специалистами выдается документ, который содержит данные о проведенном тестировании. Такая операция является важным элементом выполнения проводки в брусовом доме, так как позволяет предупредить порчу имущества и обезопасить обитателей здания.

Как проводится тестирование электропроводки – смотрите на видео:

Заключение

При соблюдении всех этапов и норм проведения работ, электроснабжение деревянного дома полностью безопасно для жильцов и применяемого электрооборудования. Оптимальный вариант для выполнения всех необходимых работ – обратиться к специалистам, которые гарантированно выполнят все необходимые вычисления и монтаж в соответствии с требованиями ПУЭ.

Конструктивные особенности

Существуют автоматы различных конструктивных исполнений. Рассмотрим разные варианты:

1. однополюсные применяются в сети 220 вольт. Чем они отличаются? У них подключается только один-единственный фазный провод
2. двуполюсные тоже применяются в сети, которая, как и в предыдущем случае, составляет 220 вольт, их главное отличие в том, что в их схеме подключаются два провода. Фаза и ноль.
3. трёхполюсные могут использоваться в сети 380 вольт. Подключаются в таких устройствах три обычных фазных провода.
4. четырёхполюсные автоматические выключатели. Применяются, как и трёхполюсные, в сети 380 вольт. К ним подключаются три стандартных фазных провода, а помимо них один нулевой.

Наиболее распространённым в бытовой сети являются однополюсные и двуполюсные. Оптимально наиболее в такой сети использовать двуполюсный автоматический выключатель и именно его мы рассмотрели в статье. Это так потому что:

1. В него включаются сразу два провода. Как уже было сказано выше, эти провода — ноль и фаза. Если у пользователя появляется такая необходимость, то допустимо разорвать цепь полностью. Если возникнет перенапряжение на нуле, то если мы отключим автомат, сумеем спасти технику.
2. Двуполюсный автоматический выключатель прост в использовании. Также прост и в монтаже. Устанавливается всего лишь одним щелчком на так называемую дин-рейку.
3. Провода в двуполюсных автоматах легко подключить и, по возникшей необходимости, отключить. Для этого нужно всего лишь открутить четыре винта.
4. Автомат можно легко при желании поменять на УЗО или диф-автоматический выключатель. Способ подключения при этом и длина проводов одна и та же.

Остекление веранды всплошную

Если на даче или в частном доме не имеется нужных инструментов, а на покупку дорогих деревянных блоков просто нет средств, то выход один – сплошные оконные рамы.

Для того чтобы сотворить подобный шедевр, необходимо подготовить:

• Планки из древесины из которых и придется делать конструкцию. Лучше всего подойдут небольшие брусочки 50/50 мм. Их необходимо нарезать в нужном количестве, после чего они скрепляются с каркасом, изготавливается который также самостоятельно.
• Стекло к раме рекомендуется крепить при помощи силиконового герметика, но если и его нет, то можно по старинке штапиками.
• Завершающим этапом является обработка стыков наличниками.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

• Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
• Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
• Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
• Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

• Тип корпусной части. Она может быть модульной, литой или открытой.
• Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

• Возможность размыкания электроцепи на расстоянии.
• Присутствие сигнальных контактных групп.
• Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

• Дифференциальные.
• Автоматические.
• УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Разновидности защитных автоматов

Эти устройства разделяются на несколько типов, каждый из которых имеет свои особенности работы и предназначен для установки в различных цепях:

• МА. В этих автоматах тепловое расцепление не предусмотрено. При подключении к нагрузке (например, электромотору) реле тока нужен только выключатель, обеспечивающий защиту от КЗ.
• А. Тепловой расцепитель в этих устройствах срабатывает, когда величина электротока превышает номинал на 30%. Электромагнитное расцепление здесь вызывает обесточивание сети через 0,05 с, если величина тока превысит номинальное значение на 100%. Если по какой-либо причине катушка не сработала, то приблизительно через 25-30 с в действие вступает тепловая защита, вызывающая срабатывание автомата. Защитные устройства типа А следует устанавливать в электросхемах с полупроводниковыми элементами, которые могут прийти в неисправность даже при небольшом увеличении тока. В целях защиты электронных приборов в цепь могут включаться автоматы марки Z, срабатывающие при увеличении тока в два раза.

• В. В этих устройствах срабатывание теплового расцепителя происходит в течение 4-5 с, а электромагнитная защита действует за 0,015 с, если величина тока превышает номинал на 200%. Автоматы этого типа широко используется в осветительных цепях, отличающихся небольшой величиной пускового тока.
• С. Такие автоматы являются самыми распространенными. Оба типа защиты в нем срабатывают, когда величина номинального тока, проходящего через выключатель, превышена на 400%.

Разобравшись с типами устройств, переходим к вопросу их выбора.

Что такое пакетный выключатель

В советские времена на лестничных клетках для распределения электроэнергии ставились пакетные выключатели. Они обеспечивают возможность полного отключения электричества в квартире.

Тем не менее, сам пакетник отключить от сети невозможно. В то время как ряд недостатков, которые имеет его конструкция, приводят к быстрому повреждению даже при небольших нагрузках по току.

Это делает пакетный выключатель самым уязвимым звеном в цепи. На сегодняшний момент столь низкая износостойкость и небольшая пропускная способность тока являются причинами замены их на двухполюсные автоматы, которые ставятся уже не в подъездных щитках жилых домов, а непосредственно в каждой квартире.

Что такое пакетник

Пакетный выключатель – это коммутационный прибор, используемый в сетях постоянного и переменного тока и коммутации цепей с током до 100А с напряжением 220В и до 60А с напряжением до 380В. Чтобы вам включить или выключить этот прибор – нужно повернуть рукоять. Устанавливались в электрощитах старого образца.

Пакетные выключатели бывают разных типов с разным количеством групп контактов и положений переключателя, что вы можете видеть на рисунке ниже. Это значит, что с помощью пакетника можно не только включать и выключать питание в цепи, но и переключать, выбирая нужную цепь или группу цепей. Таким образом часто организовываются переключатели режимов управления электроприводом – местное или дистанционное и другие функции.

Соответственно в зависимости от числа групп контактов пакетный выключатель может быть однофазный или трёхфазный, хотя присвоение таких названий в корне неверно, здесь лучше подходит классификация по числу полюсов.

В быту пакетники встречаются и по сей день в подъездных электрощитах многоквартирных домов. С их помощью отключается питание с вводного кабеля на квартиру. Переключение цепей происходит вручную.

Часто возникает вопрос о том, как включить пакетник. Это достаточно просто, осмотрите устройство, на лицевой панели за рукоятью выбиты назначения положений: I – включено, O – отключено. Поверните рукоять на 90 градусов так, чтобы она стояла вдоль меток «I» и вы его включите.

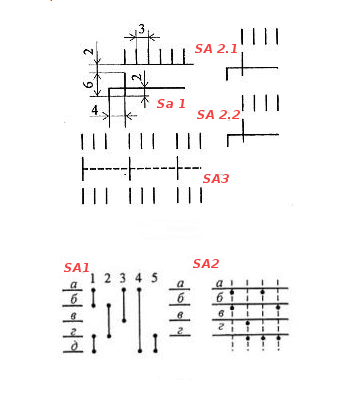

На схемах обозначения по ГОСТ 2.755-87 может выполняться как обычный разъединитель с соответствующим количеством полюсов, связанных механически.

Также допускается составление обозначений согласно конструкции.

Типовая схема подключения:

Схема подключения

Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.

На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.

Рис. 4. Подключение пакетного выключателя

Разумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.

Как устроены пакетные выключатели и включатели?

Конструкция предполагает наличие механизма переключения и группы контактов. Все они находятся в оболочке. Клеммы контактов выходят из корпуса и по форме похожи на ножи. Пружина соединяет и разъединяет контакты. С помощью рубильника и происходит контроль пружины.

Проворачивая рукоятку, пружина начинает влиять на механизм. Проворачивается шайба и подвижные контакты. Упор расположенный в крышке блокирует ход шайбы. Пластины, изготовленные из фибры, к ним и крепятся подвижные контакты. Из-за того, что материал нагревается, выделяется газ сквозь отверстия пакета. В это же время в корпус попадает неионизированный воздух, что гасит дугу.

Простота конструкции и удобство в эксплуатации определяет назначение выключателя. Выбор модели зависит от условий, в которых будет использоваться прибор – при повышенной влажности, в сухих помещениях, для щитков.

Видео по теме

Как выбирать?

Желательно, чтобы купленные автоматы  соответствовали таким параметрам:

• току сети квартиры, дома – постоянный, переменный или комби;
• способу работы. Управляться в ручном режиме или моторным приводом;
• методу сбора в единый комплекс – вставными, выдвижными или постоянными;
• типу расцепителя – читайте выше;
• классности автовыключателей;
• величине тока — максимум до 6,3 килоампер.

Приобретать автоматы надо с определением тока расцепления при коротком замыкании сети и тока перегрузки. Перегруз, если автомат хотя бы раз срабатывал, проанализируйте на количестве включенных приборов и других нагрузок. При превышении мощности нагреваются контакты и кабели

Поэтому встраивайте в щиток такой пакетник, чтобы ток отключения находился на уровне не ниже расчетной или превышал его. Расчет тока сделать несложно: суммируйте все мощности (из инструкций), которые необходимы вам для комфортной жизни, и разделите на напряжение однофазной сети, то есть, 220 вольт. Но не забывайте при этом,  каким проводом лучше соединить автоматы и каким наилучшим способом.

В народе их называют пакетниками или модулями – от равной везде ширины в 1 модуль. Об автоматах известно все, о дифференциальной защите несколько меньше.

Это микс автоматики и защиты по типу УЗО. Она защищает человека от касания к работающему аппарату, в котором произошла малая утечка тока на корпус, то есть, на «минус», а на нем нет заземления. Такие автоматы-пакетники работают за счет диффтока.

Автоматика должна быть на страже

Экстренные выключатели, или пакетники, это самые первые защитники электросети от перегрева. Они выполняют три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критичном падении напряжения и коротком замыкании.

Щитки покупаются, они имеют различные размеры. Поэтому, дочитав нашу статью, вы сами сможете высчитать, на какое количество защитных устройств приобретать ящик, узнаете, какой автомат от чего срабатывает, как их подключать. А также узнаете, что   бывают такие способы размыкания (расцепители) сети при защите: тепловые, магнитные и полупроволниковые.

Немаловажно, каким будет соединение автоматов перемычками, они станут возможными, но обязательно посоветуйтесь с электриком.

Элементы оборудования

Настало время рассмотреть каждый из элементов приведенных схем более подробно.

Кабель

Начнем с важного – кабель для бани нужно выбрать правильно, с учетом всего – деревянного окружения, высоких температур, пожароопасности, повышенной влажности. Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной

Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону

Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной. Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону.

Если в парилке и мыльной у вас не будет проложено никаких проводов, то о термостойкости можно и не заботиться – достаточно того температурного диапазона (до +60 градусов), который свойственен хорошим, годным проводам для проводки в прочих помещениях. Это сделанный по немецкому стандарту кабель NYM и его российский аналог ВВГнг.

Есть термостойкая изоляция, которая выдерживает повышенную температуру и сделана из кремнийорганической резины. Она используется в кабелях ПРКС и РКГМ. Последний часто ставят во влажных и/или высокотемпературных помещениях – ванных, банях, подвалах. Ориентируйтесь на сказанное выше – такой провод нужен там, где нет возможности избежать проводки внутри парной и моечной.

Крепление кабеля

Как мы уже упоминали выше, в бане допустима скрытая и открытая проводка. Если выбор делается в пользу скрытой, то прятать ее следует исключительно в пластиковую гофру, а не металлическую.

Устройство и принцип работы

Основное предназначение пакетных выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.

Пакетники оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетника напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.

Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.

Пакетники имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.

Модульный автомат С16

Устройство предназначено для защиты сетей электропитания и подключенного оборудования от перегрузок, сбоев, перепадов напряжения. Автомат 16А можно приобрести в любом электротехническом магазине, цены разные – зависят от основных характеристик прибора, числа рабочих полюсов, узнаваемости производителя. Главный показатель стоимости – значение отключающей способности аппарата и его коммутационная величина.

Автомат С16 называется модульным, благодаря определенным качествам. Каждый из полюсов аппарата представлен в виде отдельного модуля стандартного образца, то есть многополярные устройства изготавливаются из нескольких отдельных одиночных блоков (модулей). Соответственно, такой автомат на 16 ампер имеет другое строение корпуса и формат сборки. Например, в литой коробке прибор представляется как единое монолитное устройство – разобрать его не получится, в отличие от других моделей.

Как устроены пакетные выключатели и включатели?

Конструкция предполагает наличие механизма переключения и группы контактов. Все они находятся в оболочке. Клеммы контактов выходят из корпуса и по форме похожи на ножи. Пружина соединяет и разъединяет контакты. С помощью рубильника и происходит контроль пружины. Проворачивая рукоятку, пружина начинает влиять на механизм. Проворачивается шайба и подвижные контакты. Упор расположенный в крышке блокирует ход шайбы. Пластины, изготовленные из фибры, к ним и крепятся подвижные контакты. Из-за того, что материал нагревается, выделяется газ сквозь отверстия пакета. В это же время в корпус попадает неионизированный воздух, что гасит дугу.

Простота конструкции и удобство в эксплуатации определяет назначение выключателя. Выбор модели зависит от условий, в которых будет использоваться прибор – при повышенной влажности, в сухих помещениях, для щитков.

Устройство защитного отключения (УЗО)

Более современная версия устройства, позволяющая защитить квартиру от утечек тока. УЗО срабатывает, если в электросети появляется ток утечки, то есть дифференциальный ток. Появление такого тока может привести к травмам человека, а также нагреванию электропроводки, что становится причиной возгорания и пожара.

Таким образом, УЗО ставят, чтобы получить защиту от поражения электротоком и пожара. Попросту, устройство защитного отключения — это индикатор, контролирующий утечку тока, который может начать идти мимо таких потребителей, как лампочки и другие электрические приборы. УЗО сразу реагирует отключением сети на повреждение изоляции и появление тока утечки.

Однако устройство защитного отключения не способно защитить от перегрузки. Например, если в квартире включить одновременно все мощные электроприборы, то УЗО не сработает. От короткого замыкания устройство тоже защитить неспособно. Именно поэтому УЗО всегда последовательно подключается с автоматом.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

• Монтажный нож.
• Отвертки (крестовая и шлицевая).
• Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

• Фазный кабель – белый или коричневый.
• Нулевой провод – черный, синий или голубой.
• Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

• Попадание изоляционного слоя под контактный зажим.
• Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Область применения

На картинке представлены основные типы пакетных выключателей:

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства. Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом. Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM. В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник. При переключении аппарата в положение 3, катушка пускателя КМ1 обесточивается, и подается на пускатели КМ2 и КМ3, которые включают двигатель в сеть по схеме двойная звезда.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

• Виды релейной защиты
• Как подключить тепловое реле
• Проверка чередования фаз

Для чего нужен пакетник

Пакетные выключатели или пакетники представляют собой устройства, используемые в системах, распределяющих и полностью отключающих электроэнергию в доме или квартире. Они предназначены для работы при невысоком напряжении в 440 вольт в сетях постоянного тока.

При использовании пакетников в сетях с переменным током, допустимое рабочее напряжение составляет уже 660 вольт. Существуют модели, предназначенные для контроля нагрузки в электрических цепях повышенной мощности.

Отключение прибора выполняется вручную, с помощью рычага. В результате, происходит переключение клемм, разъединение или соединение контактов. Пакетные выключатели устанавливаются в распределительных щитах и могут использоваться в качестве вводных выключателей.

Классификация и маркировка

Классификация зависит от разных признаков:

• в зависимости от места крепления кабелей — делятся на переднее, заднее подключение.
• по степени защиты от внешних факторов — открытые, защищенные, герметичные устройства.
• по ключевым особенностям конструкции — пакетно-кулачковые, барабанные.

Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.

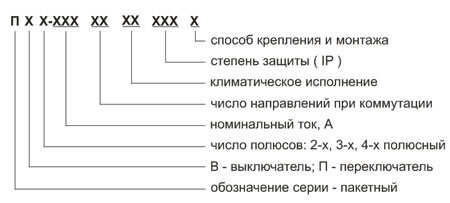

Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) — используются для указания материал корпуса.

Классификация и маркировка

Классификация зависит от разных признаков:

• в зависимости от места крепления кабелей — делятся на переднее, заднее подключение.
• по степени защиты от внешних факторов — открытые, защищенные, герметичные устройства.
• по ключевым особенностям конструкции — пакетно-кулачковые, барабанные.

Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.

Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) — используются для указания материал корпуса.

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

Сечение медного провода, мм2	Номинал автоматического выключателя	Допустимая подключаемая мощность
1.5	16 А	3.5 кВт
2.5	25 А	5.5 кВт
4.0	32 А	7.0 кВт
6.0	40 А	8.8 кВт

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

1. I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
2. II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
3. III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
4. IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Похожие материалы на сайте:
