2 способа сделать печку из трубы своими руками. в чем достоинства самодельной конструкции?

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

• Твердое топливо (дрова) закладываются в топку.
• Производится розжиг.
• В процессе нагревания под действием пламени и сгорания вырабатываются газы.
• Начинается их движение по вертикальному участку трубы.
• Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
• Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

Строительные нормативы

Строительных нормативов имеется несколько. Они регламентируют правильную монтажную работу и конструкционные особенности.

Нормы:

• любые соединительные элементы труб расположены в 30 сантиметрах от потолка или стены;
• регламент сечения по объему равен установленной пропорции в 1 на 2.7;
• дина тубы при сегментном (разборном) варианте составляет не менее метра при прямом соединении;
• толщина металлических или жестяных труб не должна быть меньше 0,5 миллиметров, в противном случае стенка может быстро перегореть;
• нижний прямой участок дымохода должен быть не меньше 0.6 метра в длину.

Главным требованием является удаление состыковок от стен и перегородок, так как этого требует регламент пожаробезопасности.

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверцы топочной;
• промежуточный колпак;
• труба для дымохода.

Виды печей

Всего выделяют две большие группы сооружения-ракеты: переносные и стационарные.

Переносная модель располагает специальным производственным наименованием: «Робинзон». Целевым назначением выступает выделение тепловой энергии для нагрева воды, приготовления пищи в полевых условиях.

Г-образная печка

Общий вид аппарата являет собой перевернутую букву «Г», нижняя часть которой размещена горизонтально, служит приемником топлива. Сюда вкладывают дрова, разжигают огонь, подкладывают сухие ветки.

Ввиду особой формы сильно повышается воздушная тяга, раздувая пламя все сильнее на столько, что приходится ограничивать данный поток. Иначе древесина будет прогорать так быстро, что нагрев будет гораздо меньше ожидаемого.

Сила внутренней тяги

Повысить текущую способность утилизации поступающих источников энергии возможно, если сделать надбавочную теплоизоляцию, пусть даже частичную. Главное, расположить дополнительные элементы вокруг трубопровода.

Стационарный формат снабжается особым колпаком, сохраняющим тепло от выходящих газов, осуществляя лучший обогрев дома. Отличием от предыдущей версии выступает ограничение количества поступающего воздуха первичного потока, а догорание происходит внутри нижней части дымоотводного рукава, где проходит вторичный воздух.

Стационарная печка

Накаленные продукты горения собираются под колпаком, охлаждаются и вновь опускаются в канал дымохода.

В результате, на выпущенный дым воздействует три параметра: гравитация, давление, сила тяги. За счет них происходит притяжение вниз, либо отпуск в дымоход, смешивание с более горячими газами из поступающей партии, а также естественное движение внутри каналов.

Схема движения газов

Такая специфичность позволяет выложить каналы практически любой формы, главное, чтобы соблюдалось и основное назначение – удержать максимально возможное количество тепла.

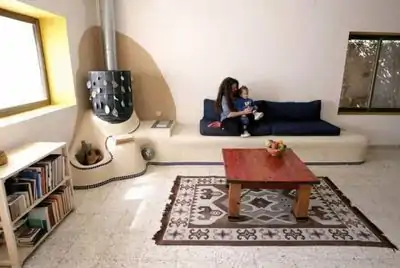

Особенности конструкции используют под установку лежанки.

Сборка лежанки

Но есть другой способ сдержать падение температуры: от обогревателя выводят дымоходную трубу с водяной рубашкой, парой патрубков, где последние подсоединяются к отопительной системе.

Печь из железного баллона

1. Баллон – газовый, кислородный, из-под углекислого газа.
2. Труба ≥ 150 мм под топливную и загрузочную камеры.
3. Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
4. Трубы 150 мм – для выходного дымохода.
5. Утеплитель любого типа, обязательно негорючий.
6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Какой металл использовать

В преддверии изготовления печи обязательно надо осмотреть металл на наличие дефектов – коррозии, трещин, выпуклостей. Если они есть, их надо обработать методом шлифовки, сварки, штамповки.

Надежность и прочность печи придает материал, из которого она собрана. Подходящими металлами для тематической задачи можно считать:

• Обычную сталь;
• Жаропрочную сталь;
• Чугун.

Если печь изготовлена из готовой емкости, то порой в качестве последней выступает бидон или огнетушитель. Самый прочный материал – сталь. Но данный показатель (прочность) также зависит от толщины. Если она составляет 10-18 мм, то печь будет служить долго.

При наличии большого количества чугуна придется делать тяжелую печь со стенками толщиной 6-25 мм. Несмотря на свой огромный вес, соответствующие конструкции быстро нагреваются и надолго сохраняют тепло. Говоря иначе, чугунные печи имеют хороший КПД.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

• диаметр сечения – 0,5-0,55 м;
• толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

• стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
• сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

• облегченные;
• обыкновенные;
• укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

1. Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
2. Доступные материалы.
3. Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

• шамотный (огнеупорный) кирпич;
• огнеупорная смесь для кладки;
• бетонный раствор (для основания);
• минеральная вата;
• асбест;
• целая бочка или пустой газовый баллон для колпака (не обязательно);
• печные дверцы — топочной камеры и зольника;
• если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

• огнеупорная краска;
• глина;
• камни;
• и т. п.

Для металлической возьмите:

1. Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм).
2. Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
3. Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
4. 3 гайки.
5. Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

• мастерок;
• уровень;
• сварочный аппарат;
• штыковая лопата;
• металлическая щётка;
• уровень;
• болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

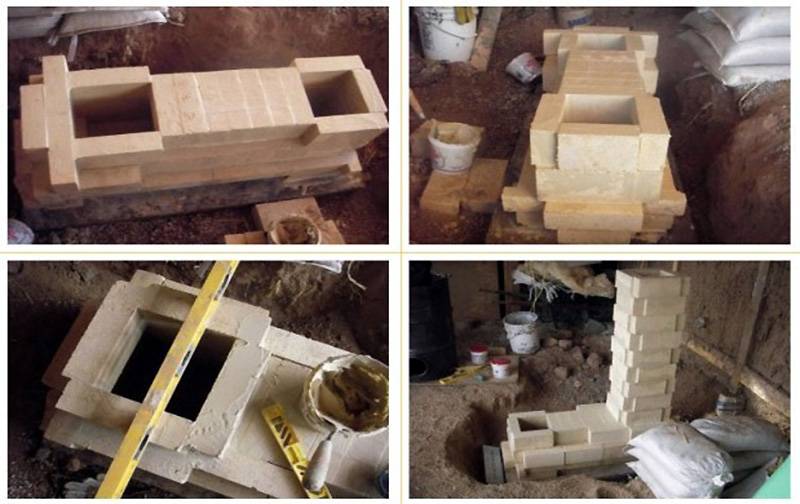

После застывания бетонного раствора начинается укладка кирпичей. Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой — идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи. Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков, соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45°. Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

• две со сторонами 300 мм и 150 мм;
• две — 300 мм и 100 мм;
• и одна 150 и 100 мм.

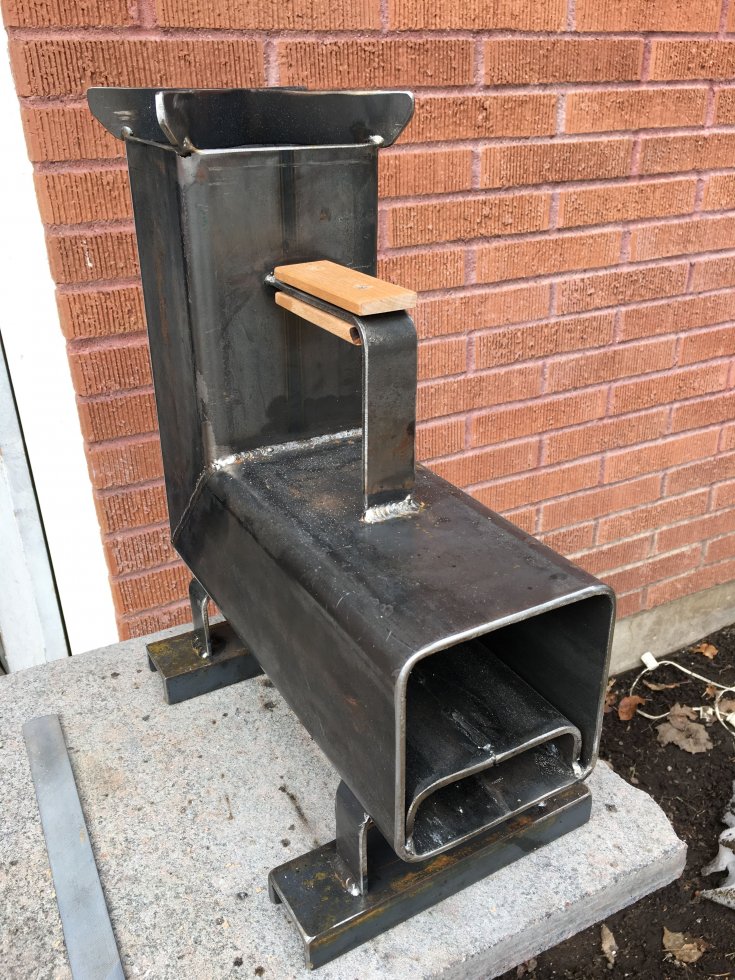

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка. Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки. Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить. Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Усовершенствованная печь-ракета с водяным контуром

Котел долгого горения можно получить, если оборудовать печь водяной рубашкой. Нагрев воды может быть недостаточно эффективным. Дело в том, что основная часть теплого воздуха попадает в комнату и тарам на варочных поверхностях. Чтобы создать ракетный котел, необходимо отказаться от возможности приготовления пищи на плите.

Материалы необходимые для оборудования печки с водяным контуром:

1. Шамотный кирпич и раствор для кладки;
2. Стальная труба (диаметр 7 см);
3. Бочка или баллон;
4. Утеплитель;
5. Листовая сталь и бочка меньшего диаметра, чем для корпуса, для создания водяной рубашки;
6. Дымоход (диаметр 10 см);
7. Детали для теплоаккумулятора (емкость, трубы, соединительный патрубок).

Характерная особенности ракетных печей с водяным контуром – изоляция вертикальной части обеспечивает сжигание пиролизных газов. При этом теплый воздух направляется в змеевик с водяным контуром и отдает тепло печке. Даже, когда все топливо прогорело, в отопительный контур все равно будет подаваться теплый воздух.

Принцип эксплуатации экстрактора

Реактивная печь — что это такое

Как правильно топить печь

Если для топки мобильных ракетных печей не требуется особой подготовки, то для того, чтобы печь длительного горения работала на пределе своих возможностей, необходимо обязательно произвести предварительный прогрев. Подобное мероприятие также позволяет снизить степень загрязнения дымохода.

Прогревать печь удобнее всего бумажными листами, деревянными щепками и опилками. Степень прогрева оценивается по возникающему гулу в канале. Изначально гул будет сильным, это свидетельствует о высокой тяге и маленькой температуре, по степени снижения шума можно говорить о повышении температуры в топке.

Для прогрева ракетной печи лучше всего использовать мелкие щепки и опилки

Как только шум начал уменьшаться, в топку загружается основное топливо. Минут через 15 заслонка начинает постепенно закрываться. Зазор должен быть отрегулирован таким образом, чтобы из печи доносился еле слышный шелест.

Удачных конструкций ракетных печей в сети предостаточно, при этом авторы часто руководствуются больше интуицией, чем техническими расчётами. Главное — придерживаться «Г-образного» вида конструкции, а дальше всё зависит лишь от вашей фантазии.

Обязательно проверяйте работоспособность печи на предварительном этапе.

Сколько памяти нужно в iPhone в 2020 году. Проверил все варианты

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

• профильная труба 150 х 150 мм для топливника и загрузочного бункера;
• стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
• то же диаметром 100 мм на дымоход;
• утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
• листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

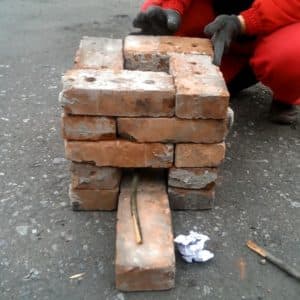

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Неполадки и причины их возникновения

Соседний участок пустой

СНиП регламентирует расстояние при строительстве гаража от забора, сбоку и впереди, а также от ближайшего соседского строения и красной линии. В этом случае имеет значение право первого застройщика.

Гараж на незастроенном участке можно делать не ближе 1 метра от соседей

Если на соседних участках еще не приступили к строительству дома и хозяйственных построек, то гараж можно ставить на расстоянии 1 м от соседнего забора. Замер происходит от крайней точки цоколя и до линии разграничения, в данном случае, забора.

Сточные воды с крыши по СНиП не должны попадать на чужой участок. Проход между строением и забором должен оставаться свободным.

Свободный проход между гаражом и забором обеспечивает хороший сток воды с крыши

Перед строительством гаража поговорите со своим соседом. Если у него уже имеется утвержденный план застройки участка, в первую очередь дома, то это приравнивается к началу строительства и действует законодательно на уровне имеющихся построек.

Это интересно: Роза из пластиковых бутылок своими руками: советы экспертов

Что представляет собой?

Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие линии с устройствами для полета в космос, а древесина горит с большой скоростью, но на деле это, естественно, не так. Собственное название конструкция обрела благодаря тому, что необычный вариант печи из железа, который состоит из 2-ух сваренных труб из железа, отдаленно напоминает рисунок детский ракеты. Благодаря этому все родство с космическими устройствами сходится собственно на этом факте. Делают печь собственными руками меньше чем за 1 день.

Кроме переносного варианта, есть также стационарный вид конструкции. Применяя минимум нужного инвентаря, дома можно создать разные кирпичные варианты печи с долгим горением. Эта конструкция очень часто размещается вдоль наружной стены комнаты и способна отопить помещение до 50 м?. Дачники и частных строений, предпочитающих отдых на чистом воздухе со всем семейством, укладывают ракетные печи на улице и приготавливают там разные блюда.

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.
