Делаем пескоструйный пистолет своими руками

Неоклассика

Зачем шпаклевать

Плюсы и минусы домов из газобетона

Самодельные пистолеты

Такие устройства изготавливаются в домашних условиях. По своим конструктивным особенностям относятся к баковым пескоструйным пистолетам, в качестве бака для хранения абразивного порошка в них используется обыкновенная бутылка из пластика.

Самыми важными частями пескоструя являются распылительный наконечник и сопло. Они должны быть выполнены из самого прочного материала, так как подвергаются самому сильному воздействию абразивного порошка и давлению сжатого воздуха.

Керамические и чугунные детали быстро выходят из строя при таком воздействии и могут быть применены непродолжительное время, так как такие материалы не являются износостойкими. Для того чтобы пистолет был использован как можно дольше, лучше отдать предпочтение моделям, у которых сопло изготовлено из вольфрама, или выбрать боровые детали.

Сам корпус для пескоструя должен быть изготовлен под размеры сопла. Затем к нему прикрепляется рукоятка, к которой приделаны два штуцера. Один из них расположен сверху. Он будет нужен для пластиковой бутылки с песком. Второй штуцер должен быть присоединён к компрессору, который также нужно приобрести. В качестве корпуса самодельного пистолета для пескоструя часто используется водопроводный тройник.

Компрессор для пистолета должен быть оснащён ресивером, который будет обеспечивать равномерную подачу воздушной струи воздуха под действием стабильного давления. Мощность компрессора зависит от того, какую поверхность планируется подвергнуть обработке. Для бетонных и металлических поверхностей потребуется большая мощность компрессора, а для деревянных поверхностей меньшая.

Нельзя использовать обычный речной песок в качестве материала для пистолета. Даже если его тщательно промыть и просеять, добиться нужного качества абразива не удастся в домашних условиях, так как самодельный пескоструйный аппарат быстро придёт в негодность. Кроме того, обрабатываемая с его помощью поверхность тоже не будет отличаться хорошим качеством. Поэтому, чтобы не случилось преждевременного выхода из строя аппарата и для соблюдения технологии обработки, лучше всего покупать требующийся абразивный материал в специализированном магазине. Стоимость такого песка не потребует больших денежных затрат.

Неважно, какой пистолет для пескоструя будет выбран — самодельный или изготовленный на производстве. Главное, чтобы он прекрасно справлялся со своими функциями, позволяя добиться наилучших результатов

Обзор лучших моделей

Сегодня на рынке можно найти большое количество моделей пескоструйных пистолетов. Популярностью у потребителей пользуются как ручные, так и профессиональные модели отечественных и зарубежных производителей (например, китайских компаний). Сегодня в нашей статье мы рассмотрим несколько лучших моделей подобных устройств.

Sturm AU-1720-03

Данное устройство изготавливается довольно известной в мире китайской компанией. Материал для очистки подается из бачка. При этом следует отметить тот факт, что сам по себе бачок сделан из такого прочного и надежного материала, как нержавеющая сталь, а общий объем емкости составляет 1 литр. Для того чтобы использовать пистолет, необходимо давление в размере 4 бар.

В стандартную комплектацию, помимо основного устройства, также входят соединительный крепеж на шланг подачи воздуха и тонкое сопло диаметром 2,5 мм. Что касается показателя расхода воздуха, то он находится на уровне 164 л/мин. При этом большинство пользователей отмечает, что для использования модели пескоструйного пистолета Sturm AU-1720-03 вам также будет нужен компрессор с производительностью не менее 200 л/мин. Втулка подключения воздушного шланга имеет диаметр в 1⁄4 дюйма.

Fubag SBG 142/3.5

Эта модель устройства пользуется большой популярностью среди потребителей. Агрегат часто применяется для очистки кузовов автомобилей от застарелой краски и ржавчины. По сравнению с моделью, что была описана выше, данное устройство обладает меньшим по объему бачком, емкость которого составляет 0,8 литра. При этом материал изготовления остается аналогичным – нержавеющая сталь. Что касается диаметра сопла, то данный показатель составляет 0,6 см. Благодаря таким техническим характеристикам Fubag SBG 142/3.5 с помощью модели вы можете обрабатывать довольно большую по площади поверхность. При этом модель отличается довольно большим расходом абразивного вещества, соответственно, вам придется регулярно заправлять бачок.

Диаметр втулки подключения воздушного шланга составляет 1⁄4 дюйма. Оптимальное давление данного устройство находится на уровне в 3,5 бар. Что касается существенных положительных характеристик данного агрегата, то к ним можно отнести надежную и качественную сборку, а также длительный срок службы – производитель дает двухлетнюю гарантию.

Matrix 57326

Данный агрегат по сравнению с теми моделями, которые были описаны выше, отличается более высокими показателями мощности и может применяться для осуществления серьезных работ. Для работы Matrix 57326 требуется давление в 4 бара, при этом показатель расхода находится на уровне до 230 л/мин. Диаметр сопла соответствует 0,6 см. Однако для работы с данной моделью устройства необходимо подготовить материал, показатель зернистости которого не может превышать 1,6 мм.

Metabo SSP 1000

Пескоструйный пистолет модели Metabo SSP 1000 можно отнести к категории профессиональных устройств. Для его использования необходимо иметь компрессор с давлением в 7 бар. Что касается показателя расхода самого пистолета, то он составляет 300 л/мин. В стандартную комплектацию, помимо основного устройства, входят 3 втулки диаметром 1⁄4 дюйма. Для того чтобы подсоединить втулку ко внешнему корпусу устройства, необходимо использовать специально предназначенный быстросъемный крепеж рапид. Высоким качеством отличаются такие конструкционные элементы модели, как вакуумный бачок и сопло. Пескоструйный пистолет отлично подходит для частых и масштабных работ.

Таким образом, благодаря широкому ассортименту пескоструйных агрегатов на современном рынке каждый пользователь сможет подобрать для себя такой агрегат, который будет полностью соответствовать его потребностям и пожеланиям.

Пропорции бетона в вёдрах для бетономешалки

Как почистить серебряные предметы с камнями, гравировкой или позолотой

Выбор обоев для комнаты

Конструктивное исполнение компрессорной установки

При выборе компрессора рекомендуется определиться, какой двигатель будет использоваться для привода. Обычно используют:

• Электрические моторы, они работают от сети 220 или 380 В.
• Бензиновые двигатели, потребляют в качестве топлива бензин А-92 (обычно устанавливают четырехтактные устройства, но некоторые производители устанавливают и двухтактные моторы).
• Дизельные энергосиловые установки. В качестве топлива применяется соляровое масло.

Типы приводов у бытовых и промышленных компрессоров:

Компрессор, оборудованный дизелем. Мощность составляет 12 кВт, оснащен ресивером на 350 л:

Тепловые машины позволяют работать компрессорам в автономном режиме. Такие установки эксплуатируют при выполнении работ на удалении от источников питания. Ими пользуются для работы на удаленных строительных объектах:

1. При ремонте и строительстве мостов и эстакад. Там приходится очищать арматуру от различных примесей перед последующей заливкой бетонным раствором.
2. При разрушении объектов, выведенных из эксплуатации. В стране проходит расширенная реновация жилищного фонда. Приходится выполнять разрушение зданий, непригодных для жилья. В них находятся значительные объемы металлических каркасов. Для вывоза строительного мусора нужно удалять арматуру. Помощь в очистке оказывают пескоструйные установки.
3. При необходимости использовать высокопроизводительное оборудование компрессоры на базе дизелей или бензиновых двигателей могут производить десятки кубических метров в минуту.

Бытовой компрессор использует одноцилиндровое устройство. Осуществляется привод клиновым ремнем. Именно такие установки получили распространение в небольших мастерских по ремонту автомобилей:

• Электрическое оборудование с питанием до 3,0…3,5 кВт обычно эксплуатируется от сети 220 В. Их подключают обычными вилками. При этом потребляемый ток не превышает 15 А. Такие установки находят использование в небольших производствах или у индивидуальных предпринимателей, занимающихся ремонтом автомобилей.
• При необходимости использовать более производительные установки, для питания задействуют сеть на 380 В. Она способна подключать компрессоры, потребляющие до 90…100 кВт электроэнергии. Такие установки могут выдавать до 5…10 м³/мин. Такие устройства устанавливают на промышленных предприятиях.
• На заводах или в мастерских стараются располагать энергетическое оборудование в отдельном помещении. Тогда звук от работающих устройств будет меньше утомлять слух работников. Подачу сжатого воздуха от компрессоров осуществляют по трубам.
• На современных предприятиях широко используют полипропиленовые трубы. Их легко сваривать между собой, нетрудно организовать разветвление и раздачу разным потребителям.
• Чтобы равномерно загрузить сеть со сжатым воздухом около потребителей устанавливают ресиверы. Они сглаживают пульсации давления. Имеющийся резерв позволяет эксплуатировать технологическое оборудование в оптимальных режимах.
• Для работы пескоструя стараются разместить недалеко от объекта ресивер на 500…800 л. Тогда при работе будет обеспечиваться запас по производительности. Работа будет выполняться в стабильном режиме.

Видео: компрессор для пескоструя.

Необходимые элементы

Пистолет состоит из сопла, переходных соединений, клапана подачи песка. Отверстия для подвода воздуха и абразива устанавливаются в обязательном порядке перед клапаном. Правильная установка, соединение всех шлангов позволяет продлить срок службы оборудования и улучшить результат производства. Все штуцера пистолета должны быть соединены правильной последовательностью. В первую очередь, соединение происходит с компрессором. Шланг для подачи песка опускается в емкость, для забора изготавливается подсос воздуха через специальную трубку.

Сопла своими руками

Состоит пескоструйная установка из:

• Компрессор, создающий давление, разряжение в воздушной системе для работы и забора песка.
• Оснащенный соплом и специальным наконечником пистолет, для удобной работы модернизации предполагают спусковой крючке.
• Система, которая обеспечивает сжатым воздухом, состоящая из шланга.
• Заборный патрубок.

Для экономии абразивного материала в большинстве случаев используют специальную камеру. Такое устройство возможно изготовить из доступных материалов. Внешний вид камеры напоминает ящик, имеющий отверстия для рук и стекло для просмотра.

Видео: компрессор ЗИЛ и пескоструй своими руками

Экономьте время: отборные статьи каждую неделю по почте

Применение технологии

Обработка с использованием песка применяется для следующих целей.

1. Обработка металлических изделий для устранения ржавчины или остатков краски перед нанесением на поверхность элементов конструкции антикоррозионных покрытий и других защитных средств.
2. Шлифовка поверхности деревянных, каменных, пластмассовых, керамических или металлических заготовок, деталей или готовых изделий для последующего нанесения на них декоративного покрытия.
3. Нанесение надписей и рисунков на предметы быта или мебель.
4. Матирование стекла. Используется при обработке зеркал для придания им непрозрачного эффекта, для нанесения узоров на стекло (художественное матирование). Этот метод применяется и для декорирования стеклянных поверхностей посуды, обработки оконных стёкол, панелей душевых кабин. Применяется на производстве.
5. Реставрация предметов декоративного искусства или других изделий.
6. Обезжиривание металлических деталей перед их последующим покрытием лаком или краской.
7. Обработка стен с целью придания им эффекта шероховатости поверхности.
8. Придание деревянным изделиям эффекта состаривания. Применяется при обработке мебели, предметов интерьера, элементов декора: шкатулок, статуэток, коробов, ящиков.
9. Шлифовка деталей автомобилей и поверхностное очищение кузова от грязи и коррозии для последующей обработки.

Гравировка стекла при помощи пескоструйного устройства

Процесс гравировки по стеклу трудоемок, но возможен в домашних условиях. Перед гравировкой пескоструйным устройством, стекло заклеивается самоклеящейся пленкой.

Нанесение гравировки пескоструйным пистолетом

Далее применяются следующие действия:

• Обрисовка контура рисунка и вырезание лезвием.
• Обработка пескоструйным устройством.
• Снятие оставшейся пленки с поверхности изделия.

Изображение должно иметь четкие контуры и выделяться на фоне изделия. Регулировку глубины обработки возможно производить в процессе. Пескоструйный аппарат подходит для резки отверстий у основания стекла, для возможного крепления.

Гравировка, нанесенная пескоструем

Последовательность работ – как сделать сейсмопояс своими силами

Соблюдайте рекомендуемую последовательность операций при выполнении работ:

1. Нарежьте заготовки для изготовления опалубки.
2. Соберите опалубку из фанеры, полистирола или древесины.
3. Разрежьте арматуру на заготовки необходимых размеров.
4. Соберите каркас, связывая стержни вязальной проволокой.
5. Перемешайте ингредиенты, подготовьте бетонную смесь.
6. Заполните опалубку бетоном в непрерывном режиме.
7. Произведите вибрационное уплотнение.
8. Накройте бетон полиэтиленом, периодически увлажняйте.
9. Разберите опалубку после окончательного набора прочности.

Вот мы и разобрались, как сделать сейсмопояс. Эту работу несложно произвести своими силами, изучив технологический процесс и своевременно подготовив все необходимое для работы.

Материал изготовления и диаметр сопел

При покупке важно обращать внимание на материал изготовления сопел, так как это главный расходный материал в пистолете. В процессе трения песка по внутренней стороне сопла материал постепенно «съедается». Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию

Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла

Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию. Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла.

Также подбирайте размер сопла, учитывая давление, которое необходимо ему для нормальной работы, и производительность компрессора

И если проблем с давлением у компрессора обычно нет (большинство способно свободно выдавать до 8 бар), то вот на производительность нужно обращать пристальное внимание. Ниже представлена приблизительная зависимость диаметра выходного отверстия сопла от производительности компрессора:

• 2 мм – 0,2 – 0,3 м3/мин.
• 3 мм – 0,3 – 0,6 м3/мин.
• 4 мм – 0,6 – 1,2 м3/мин.
• 6 мм – 0,9 – 1,8 м3/мин.

Исходя из того, что в большинстве случаев мы сначала покупаем компрессор, а только потом уже выбираем пескоструйный пистолет, обращайте внимание на производительность вашего компрессора, чтобы подобрать оптимальный диаметр сопла

Компрессоры – какими бывают?

В зависимости от принципа работы и внутреннего устройства, компрессоры классифицируются на два вида:

Поршневое устройство

Поршневые агрегаты. Бюджетный и простой вариант, способный обеспечить нужным давлением небольшой прибор

Пескоструйный пистолет для компрессора поршневого типа обычно отличается малой производительностью и простым устройством, что надо принимать во внимание при подборе оборудования.
Винтовые агрегаты. Универсальное решение, подходящее для ресиверов и пистолетов пескоструя любой мощности и производительности

Такой компрессор для пескоструйного аппарата способен обеспечивать высокое давление на протяжении долгого времени, по причине чего востребован в профессиональных сферах.

К важным параметрам компрессоров, на которые надо обращать внимание при покупке оборудования, относятся следующие:

• Производительность. Показывает объем сжатого воздуха высокого давления в литрах, пропускаемый через компрессор за единицу времени.
• Рабочее давление. Оптимальное значение, достаточное для большинства пескоструев, составляет 6-8 атмосфер. Размер давления в компрессоре и на выходе из пистолета разнится, что обуславливается разницей в диаметрах, которые имеют шланг для компрессора и выходное сопло для пескойструйного пистолета.
• Мощность двигателя и число оборотов в минуту. Считаются второстепенными параметрами, от которых зависят производительность и давление компрессора.

Возможные варианты изготовления

Для создания собственной пескоструйной конструкции, на которую можно будет «сбросить» всю грязную работу, чаще всего идут газовые баллоны либо огнетушители. И неспроста: такие емкости удобны, надежны, так как способны с легкостью выдерживать высокое давление, а также практически бесплатны.

Пескоструй из газового баллона

Эта одна из самых простых конструкций для самостоятельных работ. Помимо компрессора надо найти «в закромах» или купить:

• газовый баллон (огнетушитель);
• отрезок трубы для воронки;
• тройники — 2 штуки;
• шаровые краны — 2 штуки;
• шланги для подачи воздуха и вывода смеси, внутренний диаметр — 14, 10 мм;
• хомуты, фитинги;
• ФУМ ленту.

Чтобы сделать пескоструй своими руками, выполняют следующие этапы: готовят емкость и присоединяют к ней шланги.

Работы с баллоном

1. Предварительно готовят бак. Баллон освобождают от остатков содержимого, моют внутреннюю поверхность емкости, используя неабразивные средства. Сушат.
2. Проделывают отверстия: сверху для засыпки песка (диаметры его и трубы-отрезка должны совпадать), снизу — для соединения с краном. Сначала по кругу рассверливают сверлом, потом середину выпиливают либо выламывают плоскогубцами, а края обрабатывают шлифовкой.
3. Приваривают отрезок трубы, на которой сделана резьба. На нее навинчивают крышку-заглушку.
4. Приваривают к баллону кран. Альтернатива — установка переходника, на который будет накручиваться регулятор.
5. За краном крепят тройник, потом смесительный блок. Все резьбовые соединения уплотняют ФУМ лентой.
6. К верхней части емкости монтируют кран, за ним — тройник.
7. Приваривают ручки, опоры и/или колеса.

Операции со шлангами

Затем следует присоединение шлангов-каналов подачи воздуха и выброса смеси:

• на вентиль и нижний тройник ставят штуцеры;
• шланг с диаметром 14 мм для подачи воздуха крепят между тройником и смесительным блоком;
• к свободному ответвлению подключают нагнетательную установку — компрессор;
• к незанятому отводу внизу крепят шланг для подачи песчано-воздушной смеси.

Последний этап — присоединение пистолета. Этот компактный прибор будет очень полезен для не слишком масштабных работ.

Аппарат из огнетушителя — вторая подходящая емкость. От предыдущего изделия такое пескоструйное оборудование отличается не слишком сильно. В этом случае сначала обеспечивают герметичность конструкции. На токарном станке изготавливают заглушку, которую затем уплотняют резиновым кольцом. В огнетушителе делают два отверстия — одно снизу, другое в верхней боковой части емкости. В них вваривают резьбовые соединения, а дальнейшие операции делают аналогично.

Портативный пескоструй

Это устройство не может похвастаться большими габаритами, но ему по силам та же работа, которую выполняет более крупный коллега. Правда, масштабы ее немного меньше. Для изготовления легкой модели нужно найти:

• армированный шланг;
• керамическое сопло (модифицированная свеча зажигания);
• компрессор;
• пластиковую бутылку (1,5 либо 2 л);
• клапан краскопульта;
• сантехнический тройник;
• шаровой кран.

Помимо набора гаечных ключей в этом случае потребуется сверлильный и токарный станок — для вытачивания смесителя. Ориентируясь на схему, из смесителя, тройника, шарового крана, бутылки и сопла собирают насадку.

1. На токарном станке под размер сопла вытачивают корпус пистолета.
2. Его соединяют со смесителем-тройником, один штуцер присоединяют к компрессору, на втором монтируют сопло. Третий соединяют с емкостью, содержащий абразив.
3. Делают канал между пистолетом и компрессором. Кран монтируют между бутылкой и тройником. Последний соединяют в рукояткой от краскопульта.
4. В бутылке обрезают верх.

Это портативное устройство не отличается долговечностью, однако оно способно эффективно очищать поверхности около получаса.

Установка мауэрлата на ограждающие конструкции из кирпича

1 Metabo SSP

Перед нами пескоструйный пистолет с собственной емкостью. Объем тары всего 0,5 килограмма, и это существенный минус данного прибора, так как при интенсивной работе его придется очень часто заправлять, что не совсем удобно. Выполнен данный агрегат по схеме обычного пульверизатора, то есть на сопло подается воздух под давлением, а при нажатии на рычаг он перенаправляется в емкость, откуда поднимет абразив и выпускает его через сопло.

Для работы с таким пескоструем требуется компрессор, причем довольно мощный. Рабочее давление составляет 7 атмосфер. При падении давления в ресивере меньше этого значения, обработки не будет. Отдельно необходимо сказать о качестве продукта. Судя по отзывам и безупречной репутации производителя, работает пистолет беспрекословно, и не требует ремонта в течение долгого времени. В комплекте уже идут необходимые наборы прокладок, поэтому если что-то выйдет из строя, то заменить деталь можно будет своими руками, без поиска ее по магазинам и отправок в сервисный центр.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Выбор типа компрессора

Поршневые

Поршневые компрессоры выглядят идеальным вариантом для пользователей, которым нужно производить малый или средний объем работ. Они хорошо разместятся в гараже, достаточно неприхотливы зимой. Однако данный тип устройств имеет некоторые особенности.

1. Из-за дискретной работы поршневой группы воздух поступает рывками.
2. Аппарат, который подойдет для пескоструя, будет масляного типа. В таких устройствах не исключено попадание капель масла в выходной поток воздуха.
3. Компрессор должен работать с обязательными остановками для охлаждения.

Однако поршневой компрессор лучше купить в составе готовой воздушной станции. В этом случае устройство будет оснащено необходимой обвязкой, куда входит:

• ресивер в роли демпфирующего рывки накопителя, убирающего броски подачи и позволяющего двигателю останавливаться для охлаждения;
• уловителя масла, устанавливаемого на выходе компрессора;
• редуктора, стабилизирующего выходное давление;
• уловителя конденсата (влаги), устанавливаемого на выходе станции или входящего в состав редуктора давления.

Оснащенная должным образом станция отлично подойдет для малых мастерских. При правильном выборе параметров, она обеспечит нужное давление для пескоструя и объем прокачки, при этом не перегреваясь до останова длительное время.

Винтовые компрессоры

Главная особенность винтового компрессора, ценная для аппаратов пескоструйной обработки — полное отсутствие бросков воздуха на выходе. Устройства данного класса:

• практически не вибрируют при работе;
• точно регулируются на заводе и не требуют вмешательства, сложного периодического обслуживания;
• характеризуются очень стабильной работой.

Однако винтовые компрессоры — не частый обитатель малых мастерских. Причина проста: устройства дороги, зачастую ориентированы на стационарную установку. Винтовой компрессор формирует значительное давление и характеризуется огромной производительностью воздуха. Оборудование такого типа рационально использовать в паре с ресивером (или несколькими) для питания нескольких установок пескоструйной обработки.

Электрические

Электрические компрессоры — самый распространенный класс оборудования. Среди предлагаемых на рынке моделей можно выбрать изделие нужной мощности и производительности. Однако если вести речь о масштабном использовании таких устройств, становится понятно, что при некоторых граничных требованиях к объемам и параметрам подаваемого сжатого воздуха использование таких компрессоров экономически неэффективно. Поэтому места, где применяется воздушный электрический компрессор, ограничены мелкими, средними мастерскими, частными гаражами.

Дизельные и бензиновые

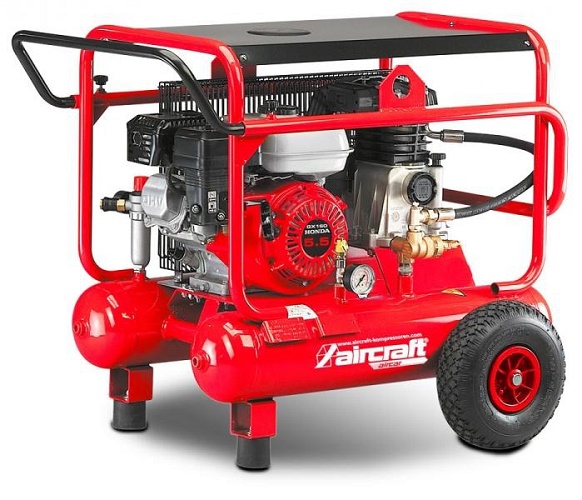

Дизельные и бензиновые компрессоры предлагают огромные преимущества во множестве случаев. К примеру:

• работают без сети питания;
• могут действовать в мороз (дизельные — при условии оснащения специальной пусковой системой, так называемый зимний пакет);
• в отдельных случаях — экономичнее электрических.

Но главное, чем ценны дизельный или бензиновый компрессор — их энергозаряженность значительно выше электрических устройств. При тех же массовых показателях оборудование на двигателе внутреннего сгорания будет гораздо более мощным и производительным. Поэтому зачастую крупные мастерские или производственные цеха используют именно дизельные или бензиновые компрессоры.
