Продухи (отдушины) для вентиляции фундамента

Расчет продухов

Действительно, строительство по выверенному конструкторским расчетом плану позволяет обойтись без ошибок и последующих переделок, а это залог экономии как времени, так и финансовых средств. Но предварительный расчет продухов в фундаменте, который ведется еще на этапе проектирования, имеет лишь прикидочный, оценочный характер количества и расположения отдушин.

Расчет продухов в базисе, который ведется еще на этапе проектирования дома, несет только оценочный характер

Универсальной формулы или алгоритма здесь не существует, есть лишь рекомендации, подготовленные на основании нормативов. Дело в том, что до появления фундамента здания невозможно заранее точно предсказать, как будут проявлять себя сквозняки под ним.

Существуют следующие общие правила, касающееся того, как сделать продухи в фундаменте (учитываются их размеры, расположение и устройство отверстий):

1. Полноценное и функциональное устройство продухов в цоколе невозможно без свободного перемещения воздуха под полом, поэтому лаги должны быть расположены выше уровня земли не менее чем на 25 см. А расстояние между ними берется порядка 55–65 см. Если пол будет низким, то ни о каких плюсах от наличия продушин речи быть не может.
2. Продухи делаются строго друг напротив друга, то есть располагают их на одной перпендикулярной к стенам линии.
3. Расстояние между продухами выбирается величиной не более 3 метров, высота от уровня земли до их основания должна составлять не менее 15 см, до верхнего края цоколя — 15–20 см. Достаточными для вентиляционных задач размерами обладает прямоугольное отверстие с шириной стороны не менее 14 см. Таким образом, количество продухов в фундаменте среднестатистических частных домов будет составлять не более 8 штук, то есть по два в каждой стене.
4. Если дом имеет внутренние несущие стены, опирающиеся основанием на поперечные фундаменты, то такие стены создают преграду свободному движению воздуха через подполье. Поэтому в цоколе внутренней несущей стены также должно быть запланировано размещение отдушин. Их размер делается несколько большего диаметра, чем у продушин под внешними стенами, чтобы предоставить большую свободу течению воздуха и улучшить его циркуляцию в пространстве между лагами. Хорошим решением будет запланировать вместо отдушины не закрывающийся технический проем для доступа к подпольным частям коммуникаций.
5. Для защиты от пролезания в подполье мелких домашних животных и грызунов-вредителей в отверстия продухов вставляют мелкую сетку или декоративную решетку.

Проще заранее предусмотреть и исключить из заливаемой толщи бетона кубическую полость, нежели потом думать, как сделать продухи в готовом фундаменте.

Для этого в месте предполагаемого размещения продуха закладывается так называемая бобышка — легкоизвлекаемый обрезок бревна либо несколько кирпичей с заложенными между ними клиньями.

Клинья нужны для того, чтобы кирпичи можно было легко извлечь из готового цоколя. Вместо бобышки можно использовать короткий обрезок трубы большого диаметра с засыпанным внутрь песком и заглушенными торцами. Это делают для того, чтобы трубу не расплющило внушительной массой бетона ленточного фундамента. После разопалубки их можно не вынимать.

Продухи в деревянном доме делаются значительно проще. Для получения отверстия требуемого размера достаточно сделать выемку между бревнами забирки.

Устройство продухов

Продухи представляют собой сквозные отверстия в стенах ленточных фундаментов. Высота их расположения должна быть по возможности максимальной, чтобы предотвратить попадания в подпольную зону здания воды в случае обильных атмосферных осадков.

Лучше всего устраивать продухи в процессе строительства фундаментов.

Для строительства ленточных фундаментов обычно применяют:

1. Крупные бетонные блоки.
2. Монолитный бетон.
3. Кирпич керамический (красный).
4. Бутовый камень.

При использовании крупных бетонных блоков продухи удобнее всего делать на стыках блоков. Можно вставлять в этих местах металлические или пластиковые трубы и заделывать их цементным раствором. Другой вариант: выкладывать каналы отверстий кирпичом.

При использовании монолитного бетона трубы вставляются при устройстве опалубки. Пластиковые трубы, чтобы уберечь их от деформации, вследствие давления бетона при заливке монолита, целесообразно по всей длине плотно заполнить деревянными рейками средней толщины, которые после затвердения бетона и разборки опалубки свободно выбиваются из внутреннего пространства труб.

При использовании кирпича каналы продухов выполняются непосредственно в кладке.

В случае с бутовым камнем допустимо использовать только металлические трубы.

Расположение и размеры отверстий

Расчёт продухов в фундаменте выполняется согласно нормам СНиП (31.01.2003). Суммарная площадь всех вентиляционных отверстий должна соответствовать 1/400 площади пола. Количество отдушин рассчитывается в зависимости от размеров одного отверстия, которое, согласно того же СНиП, не должна быть менее 0,05 кв. м. Общая нормативная площадь делится на площадь сечения одного канала и получается необходимое количество продухов. Их разносят равномерно по всем фундаментным стенам здания при удалении от углов на расстояние не менее 900 мм.

Каналы продухов на противоположных стенах желательно делать друг против друга для наиболее действенной вентиляции.

Если фундаменты имеют внутренние перегородки, продухи делают и в них даже в больших количествах чем в наружных стенах.

На практике, особенно в частном строительстве, приходится отталкиваться от готовых промышленных материалов, выбранных для устройства вентиляционных каналов, исходить от диаметра труб и других уже готовых изделий. В связи с этим допускается размер одного отдельного продуха меньшим индивидуальной нормы согласно нормам СНиП. Общую суммарную площадь вентиляции подгоняют до уровня нормативной за счёт увеличения количества вентиляционных каналов.

Организация вентиляции фундамента

Устройство продухов не представляет особой сложности. По сути, они представляют собой каналы в толще стены цокольной части дома. Несмотря на простоту конструкции, к ней нужно отнестись серьёзно, так как от качества вентиляции зависит долговечность всего здания.

Специальные решетки служат для защиты подпола от грызунов.

Перед тем как приступить к работе, нужно обдумать следующие моменты.

1. Расположение вентиляционного канала.
2. Размеры отверстия.
3. Система запора сечения, которая позволит закрыть продух на зиму (в том случае, если возникнет такая необходимость).
4. Установка защитной решетки.

От того как вы расположите продухи зависит работоспособность всей вентиляционной системы. Наиболее эффективным считается вариант со сквозными продухами. В этом случае оси каналов пробивают в противоположных стенках и располагают на одной линии. В результате получается естественная циркуляция воздуха, продувающая весь цоколь. Именно этот вариант предпочтителен для тех, кто планирует сделать всю работу своими руками.

Следующей важной характеристикой продуха являются его размеры. Они напрямую влияют на интенсивность воздушного потока, и как следствие, на эффективность всей системы

Чем больший объём воздуха проходит через канал, тем меньше влаги остаётся в основании. При недостаточных габаритах канала, продухи в фундаменте не будут работать эффективно.

Последней характеристикой, которую стараются учесть в строительстве, является тип запорной системы воздуха. Когда наступает холодное время года, продухи, казалось бы, теряют свою необходимость и, более того, способствуют возникновению теплопотерь. На зиму их в некоторых случаях имеет смысл закрывать. Именно для этого нужны заглушки для продухов. Продухи без запора домовладельцы часто вручную заделывают монтажной пеной или пробкой из ветоши.

Однако такое решение далеко не всегда оправдано (ведь мы при этом лишаемся вентиляции) и до сих пор вызывает массу споров. К этому вопросу рекомендуется индивидуально подходить в каждом конкретном случае.

Установка своими руками

Иногда, рабочие забывают о необходимости вентиляции фундамента, особенно когда человек стоит свое жилище сам, своими руками. Хозяину дома следует обратиться к специалистам, которые быстро и качественно исправят «ошибки», полученные при строительстве. Не каждый человек готов отдать немалую сумму за хоть и тяжелую, но недлительную работу. Если есть в хозяйстве необходимые инструменты, можно справиться и самому. Для проделывания продухов в твердом фундаменте понадобятся:

• перфоратор;
• набор буров;
• болгарка с диском по бетону;
• молоток;
• стамеска.

Первое, что следует сделать – определить точное местоположение продухов и отметить их на стенке фундамента. Постепенно, пользуясь набором инструментов, следует вырезать, высверливать и выбивать сквозное отверстие в стене. Главное, пользоваться кувалдой аккуратно, так как от сильных ударов ею, по остальной части бетонной ленты могут пойти трещины.

Обвязка

Следующим этапом станет монтаж деревянной обвязки. В её качестве выступает брус. На столбики укладывается гидроизоляция, потом к ним анкерными болтами фиксируется брус.

Обвязка должна связать все столбики в единую конструкцию. При эксплуатации здания, она распределяет нагрузку от крыш и стен на фундамент.

Как сделать правильно?

Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.

На этапе строительства

В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

• Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
• Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
• Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.

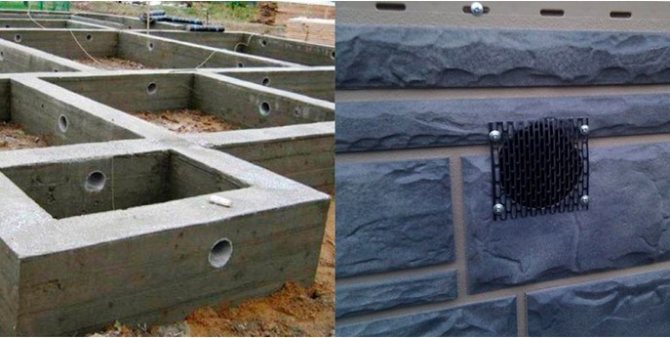

Как выглядят продухи в фундаменте

При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.

В готовом фундаменте

Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.

Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.

Самостоятельно эта операция выполняется в следующей последовательности работ:

• подготовить бур с алмазным наконечником или алмазную коронку;
• рассчитать места расположения арматурной сетки и постараться не попасть в нее;
• в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;

Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.

До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.

В деревянном цоколе

Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.

Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.

Последовательность действий следующая:

• разметить места проемов;
• выпилить бензопилой сквозные проемы;
• вырубить и подтесать горизонтальную поверхность;
• встроить в проемы короба из досок;
• защитить входные отверстия цоколя решетками на продухи.

Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.

Чем закрывать продухи

Сквозные проёмы следует закрывать не глухими, а пропускающими воздух решётками. Заглушки устанавливают в обязательном порядке, они предохраняют подпол от проникновения грызунов, кошек, птиц и других животных.

Пластмассовая решетка для продухаИсточник roomester.ru

В продаже предлагается много разных видов, которые крепят на уличное отверстие:

• отверстия больших размеров закрывают решётками из стальной арматуры с уголками или металлическими сетками, в том числе из нержавеющей стали;
• пластмассовые изделия отличаются по формам (в том числе в виде отвода под углом 90), размерам, имеют эстетичный вид;
• в мастерских изготавливают решётки по индивидуальным заказам.

Выбирая изделие, необходимо обратить внимание на наличие обратного клапана. Для вентиляции фундамента клапан является лишним элементом (он должен быть всегда открыт, а за этим придётся следить)

Следует выбирать варианты без него.

Решетки с декоративным оформлениемИсточник luxury-kamin.ru

Рекомендации по изготовлению

При устройстве вентиляционных отверстий в фундаменте опираться нужно на показатели:

• расположение продуха;
• размеры отверстия;
• возможность (необходимость) закрытия на зиму;
• возможность установки защитной решетки.

Самая эффективная вентиляция фундамента осуществляется за счет сквозных продухов. Во-первых, достигается естественная циркуляция воздуха по всему помещению. Во-вторых, это самый простой вариант для самостоятельного изготовления.

Эффективность продува и размер отверстия прямо пропорциональны. Слишком маленькие отверстия не обеспечат нужную циркуляцию, поэтому минимальный размер продуха — 0,05 кв.м.

Суммарная площадь отверстий должна равняться 1/400 от общей площади фундамента.

Должна быть возможность закрытия на зиму, но не всегда обязательна. При сооружении отверстий учитывается площадь помещения, климат местности, предназначение здания, поэтому вопрос с сезонным закупориванием решается на усмотрение

Важное правило: не стоит закупоривать отверстия вручную (монтажной пеной или пробкой из ветоши)

Защитные решетки, в отличие от подручных «пробок», защищают от вредителей (грызунов и насекомых). Они не блокируют циркуляцию, в то время как не предназначенные для этого материалы нарушают вентиляцию.

Сооружение продухов в идеале планируется еще на начальном этапе строительства — при составлении проекта. Но возможно проделать вентиляцию в фундаменте уже готового дома.

Также отдельного внимания заслуживает и расстояние от земли. Оно не должно быть менее 30 см, чтобы осенью и весной продухи продолжали оставаться вентиляцией, а не становились водоканалом. Тем не менее, цифра эта условная: опираться нужно на климатические особенности территории.

На первый взгляд может показаться, что лучший помощник в проделывании продухов — перфоратор. С его помощью действительно можно завершить работу за пару часов, но вместе с тем неизбежны неприятные последствия:

• процесс не безопасен;
• требует много сил;
• работа перфоратора повлечет за собой повреждение основы дома и образование микротрещин, которые спустя какое-то время могут заполниться водой, а при колебаниях температур — расширить трещины. Соответственно, фундамент станет менее надежным, а при повышенной влажности — деформироваться.

Существуют более гуманные способы снабжения подвального помещения вентиляцией.

При помощи деревянного бруса

Необходимые инструменты:

• молоток;
• кувалда;
• очень длинное сверло, предназначенное для работы с металлом;
• сверло для дерева;
• полукруток.

После полного высыхания бетона устанавливается сверло для работы с металлом для проделывания отверстий в брусе: по одному с каждой стороны и по центру. С помощью сверла для дерева делается сквозное отверстие, диаметр которого регулируется стамеской.

У этого способа есть один большой минус: «отодрать» брус от бетона очень сложно, поэтому применять его нужно только в исключительных случаях. Для облегчения монтажа брус следует обернуть снаружи рубероидом.

При помощи круглой трубы

Самый простой способ — использование пластиковой или асбестоцементной трубы с круглым сечением диаметром 10-14 см. Перед установкой для прочности они заполняются песком.

При помощи пилы или диска с алмазным напылением

Этот метод применяется для проделывания отверстий в уже готовом доме. Предварительно отмечаются места сверления на фундаменте, диаметр которых должен соответствовать вентиляционной крышке. Как правило, среднее значение колеблется в пределах 10-15 см. Отверстия делаются строго напротив друг друга.

Защита продухов от грызунов

Незащищенные продухи могут стать легким путем для проникновения грызунов в дом. Мыши, крысы и даже змеи могут использовать в качестве своего убежища сначала подпол, а потом и дом. Эта проблема актуальна и в городе, и в сельской местности, и обостряется осенью, во время похолоданий. Чтобы избежать визитов незваных гостей и обезопасить жилище, продухи необходимо закрыть сеткой или решеткой.

Самый простой и эффективный способ – приобрести строительную решетку. Ее секции не должны быть больше 5-7 миллиметров, иначе преградой для мышей они не станут. Изготовить сетку можно самостоятельно из прочной проволоки.

Решетку нарезают на куски, которые по размеру соответствуют отдушинам, и добавляют еще 1-1,5 сантиметров. После этого из жести изготавливаются рамки – для этого можно использовать даже консервы. Материал нарезают на полоски, сгибают их двое и вставляют куски решетки внутрь. Элементы соединяются между собой путем постукивания молотком. Когда рамка готова, сетка устанавливается на продухи и закрепляется с помощью шурупов.

Основные правила устройства вентиляции цоколя

Чтобы ваш дом был теплым и не поражался плесенью и грибком, все его конструкции должны проветриваться и не подвергаться воздействию влаги и застойной сырости. Только так можно гарантировать, что вам не придется проводить масштабную дорогостоящую реконструкцию (узнайте также как утеплить цоколь фундамента).

Требования к размерам и конфигурации отверстий

На фото – многие закрывают продухи сантехническими вентиляционными решетками

Строительные правила и нормы не регламентируют, какой должна быть форма окошек, поэтому все зависит от фантазии хозяев.

Но если вы делаете систему своими руками, то проще всего делать отверстия следующим образом:

• Вкладыванием при заливке цоколя конструкции из четырех дощечек. Тогда у вас получатся окошки квадратной формы.
• Но есть и более простой способ: берется пластиковая канализационная труба диаметром 110 мм, и от нее отрезается кусок, соответствующий толщине фундамента. В итоге получается идеально ровное отверстие круглой формы.
• При укладке цоколя из кирпича окошки устраиваются в процессе кладки, а если конструкция возводится из фундаментных блоков – в них прорезаются или выбиваются отверстия. Для этого можно использовать специальные коронки по бетону.

Теперь о количестве отверстий – в подавляющем большинстве строений их недостаточно, поэтому вентиляция не может проходить должным образом. Например, в среднем доме площадью около 100 м2 обычно делается 8 отверстий – по 2 с каждой стороны. А должно быть не менее 25 окошек диаметром 110 мм.

Одного отверстия на две стены слишком мало для вентиляции

СНиП 2.08.01-89 «Жилые здания» регламентирует следующие условия: в наружных стенах подпольных систем, не имеющих принудительной системы вентиляции, и в наружных стенах цокольных этажей должны быть предусмотрены вентиляционные отверстия, площадь которых должна составлять 1/400 общей площади подполья.

Причем продухи должны быть расположены равномерно и размер каждого из них не должен составлять менее 0.05 м2. То есть, инструкция по расчету очень проста: площадь первого этажа делится на цифру 400, получившееся значение – общий размер всех продухов на наружных стенах в квадратных метрах.

Требования к расположению окошек в конструкции

Как отмечалось выше, строительные нормы регламентируют минимальную суммарную площадь продухов в наружных стенах дома.

В плане расположения можно выделить несколько основных факторов:

Окошки должны располагаться равномерно по всем стенам, то есть при площади в 100 м2 квадратного дома на каждой стороне будет располагаться 6 отверстий диаметром 110 мм.

То есть, в среднем один продух на полтора метра цоколя. Такое расположение является максимально правильным и соответствует всем требованиям.

Еще один важный нюанс – окошки на противоположных стенах должны располагаться друг напротив друга. Это необходимо для наилучшего сквозняка и выветривания излишней влаги

Количество конечно немаловажно, но не забывайте и про правильное расположение.

Самая распространенная ошибка застройщиков – отсутствие отверстий во внутренних конструкциях ленточного фундамента. Даже если на наружных стенах все хорошо, воздух не будет циркулировать

В подполье будет много мертвых зон, сырость из которых может проникнуть в дом, а в дальнейшем может образоваться плесень и даже грибок.

Еще один важный вопрос – высота расположения продухов. Как таковых, конкретных требований на этот счет нет, но следует устраивать их на максимальном удалении от земли – в верхней части цоколя. Это гарантирует высокое качество проветривания, кроме того, зимой меньше вероятность занесения окошек снегом.

Итак, подытожим все вышесказанное: только достаточное количество отверстий, расположенных на одной линии в верхней части цоколя является гарантией качественной вентиляции.

Гораздо проще сделать продухи сразу, цена работ по проделыванию отверстий очень высока

Назначение

Продухи представляют собой вентиляционные отверстия, пробитые в стенах холодного подвала или подполья. Такая отдушина в фундаменте позволяет воздуху с улицы беспрепятственно попадать в помещение и выходить из него. Предусматриваются для ленточных фундаментов или при строительстве на плитных основаниях домов с подвалами.

Все нижесказанное справедливо для подпольных пространств (подполов, подвалов, технических этажей) в которых не предусмотрена приточно-вытяжная система вентиляции, т.е. для не отапливаемых помещений (холодных), т.к. продухи нельзя закрывать на зиму. В отапливаемых подземных помещениях следует предусматривать систему приточно-вытяжной вентиляции.

Эти вентиляционные отверстия выполняют следующие задачи:

• Удаление из холодного подвала или подполья различных газов, которые там скапливаются. Особую опасность представляет радон. Этот газ тяжелее воздуха, поэтому он легко остается на нижних этажах дома. Предотвратить появление этого газа практически невозможно, поскольку он поднимается из почвы или выделяется некоторыми строительными материалами (например, керамическим кирпичом или гранитом). При распаде этого элемента возникают опасные частицы, которые разрушают живые клетки, что приводит к ухудшению состояния здоровья людей. Газ не имеет запаха и цвета, обнаружить его можно только специальными приборами. Именно для удаления этого опасного газа из подполья нужны продухи.
• Удаление пара из воздуха. Для обеспечения нормального режима эксплуатации строительных конструкций, воздух в подвале должен быть сухим. Если не предусмотреть отверстия в наружных стенах, то возможно выпадение конденсата, который приведет к появлению плесени, грибка и других микроорганизмов.

Согласно СП «Тепловая защита зданий» температура в неотапливаемых подвалах может быть выше температуры наружного воздуха не более чем на 2ᵒС. Обеспечить такие условия можно только предусмотрев отверстия-продухи в фундаменте.

Как правильно создать продухи

Размещать проемы следует на 20 см вниз от верхней плоскости бетонного основания. Если фундамент низкий – придется вырыть приямки перед продухами. Максимальная высота – 15 см от края ленты.

От угла здания продух можно разместить не далее, чем в 90 см. Если это расстояние окажется меньше, в подполье может образоваться непроветриваемая зона.  Воздух в ней практически не обновляется.

Чтобы вентиляция работала эффективно, стоит учесть розу ветров, характерную для данной местности. Например, если в здании оборудуется 6 продухов, стоит разместить 2 отверстия со стороны, которая большую часть времени года является наветренной, 2 – на подветренной, и по 1 – на остальных сторонах. Учитываются и препятствия, которые мешают распространению воздушных масс.

Эффективность работы вентиляции будет выше, если вместо решетки установить шиберы – устройства с изменяемым размером отверстий.

Технология создания системы вентиляции

Хотя разновидностей систем вентиляции цоколей несколько, но разнообразия схем и технологий нет. Основой любой вытяжки является естественный приточно-вытяжной воздухообмен.

Схема обустройства любого способа схожа. То есть все начинается с планирования и размещения продухов, вентиляционных труб.

Если площадь помещения большая (свыше 50 м²), тогда в конструкцию следует добавить вентилятор, достаточной мощности. При этом входные отверстия должны обеспечивать подвод чистого воздуха.

Если же помещений несколько и в каждом из них необходимо поддерживать отдельный микроклимат, тогда понадобиться создавать сложные системы вентиляции.

Которые подразумевают использование в отдельных комнатах естественной или принудительной вытяжки, причем для ее осуществления может применяться большое количество дополнительного оборудования.

Для замены загрязненных воздушных масс используются специальные вентиляционные отверстия, которые обычно разносятся по всем сторонам здания. Что уже само по себе делает метод более эффективным

Важнейшим моментом является количество вентиляционных отверстий. При их недостаче система не сможет справиться с задачей даже в небольшом цокольном помещении.

Так как будут образовываться многочисленные застойные зоны с повышенной влажностью и другими негативными явлениями.

Это указывает на то, что воздуховодов должно быть много, а их точные параметры указывает профильный Свод правил – СП 54.13330.2011. Где четко отмечено, что общая площадь вентиляционных отверстий должна составлять 1/400 от всей площади цокольного этажа.

Несмотря на особенности каждого вида системы вентиляции цокольного этажа важнейшим вопросом все равно является правильное использование вытяжных труб и отверстий. Так, в последнем случае воздуховоды должны располагаться не реже 1,5-2 м друг от друга, а в противном случае добиться ожидаемого результата будет сложно даже при использовании современного оборудования

В этом же документе сказано, что указанные элементы должны располагаться равномерно по всему периметру. Еще одним правилом, содержащимся в СП, является указание точного значения площади каждого воздуховода, которое не должно быть меньше 0,05 м².

Важнейшим и наиболее часто используемым элементом в любой схеме вентиляции цокольного этажа является вытяжное отверстие, именуемое продухом. Для максимальной эффективности их должно быть много, причем по всему периметру здания

Важно понимать и то, что указанные конструкции делятся на приточные и вытяжные. И их необходимо размещать на противоположных стенах, друг напротив друга

А дальше для определения параметров и составления схемы вентиляции остается только выполнить простой расчет.

Для чего нужно:

1. Площадь цокольного этажа разделить на 400. В результате получается общая площадь отверстий в цоколе;
2. Получившееся значение следует разделить на 2 (пары приточных и вытяжных конструкций) и разместить их равномерно по всему периметру здания.

При этом следует помнить, что согласно СП не стоит делать круглое отверстие с диаметром, меньшим, чем 25 см, а минимальный размер прямоугольных должен составлять 20×22 см.

Исключением могут быть ситуации, когда несколько меньших воздуховодов размещено рядом – если проделываются круглые воздуховоды, их диаметр может составлять не 25 см, а 11 см.

Не стоит делать вентиляционные отверстия максимально большими и редкими. К примеру, в доме площадь цокольного этажа которого составляет 100 м² при положенном объеме продух в 250 см² их следует разделить не между 4 крупными, как делают многие застройщики, а разбить на 10 небольших.

Схема при которой воздухообмен обеспечивается с помощью входных и выходных отверстий считается классической или типовой. Так как пригодна в большинстве случаев, причем без каких-либо изменений

А еще практичней сделать два десятка минимально допустимых отверстий, к примеру, круглых с Ø 11 см и разместить их приблизительно через каждых полтора метра по всему периметру. И такая схема вентиляции любого цокольного этажа будет максимально эффективной и выгодной.

Если же продухи не справляются с функцией замены воздуха в помещении цокольного этажа, то в систему вентиляции добавляют воздуховоды – трубы, которые дополнительно оснащают вентиляторами и другим дополнительным оборудованием, характерным для принудительной системы.

Как сделать продухи в готовом фундаменте

Если заложен только фундамент, на нем устанавливают цокольную стенку с отверстиями – например, . В случае, когда стены уже возведены (или еще нет, но наращивать ленту по каким-либо причинам нельзя), продухи вырезают в имеющемся цоколе. Чтобы сделать это качественно и не повредить основание, лучше пригласить профессионалов.

Фундамент любого здания нуждается в вентиляции даже больше, чем фасад и кровля. Особенно это касается деревянного дома, что обусловлено «дышащими» способностями материала. Для продления срока жизни постройки опытные строители никогда не забудут сделать отдушины – специальные отверстия для обеспечения воздухообмена снаружи и внутри основания.

Что дает производство продух в фундаменте? Исчезает затхлый запах, не развивается грибок и плесень, снижается влажность воздуха в подвальном помещении, увеличивается срок эксплуатации конструкции за счет отсутствия трещин и прочих разрушений.

Для установки отдушин используется нижняя часть дома, любой тип фундаментной конструкции. Но на некоторых видах фундаментных конструкций продухи не устанавливаются:

1) основание построено из воздухопроницаемого материала;

2) отдушины сделаны в полу здания;

3) в подвальном помещении или в подполе установлена вентиляционная система;

4) в процессе устройства основания использовался материал, который не пропускает пар.

Основное предназначение отдушин в фундаменте – обеспечение здорового микроклимата внутри дома. Воздуховоды увеличивают срок эксплуатации любого здания, являются отличной профилактикой сырости и плесени.

Итак, продухи в основании дома выполняют следующие функции:

• естественная вентиляция;
• отведение влажных потоков воздуха;
• профилактика сырости;
• профилактика грибка, плесени.

Внешнее описание продух и требования к их монтажу

Многих мастеров интересует вопрос: как сделать отдушины в опоре дома, и как они должны выглядеть? Форма отверстий может быть разной: квадратной или круглой. Строительство продух должно учитывать следующие нюансы:

1) длина отверстия не может быть меньше ширины фундамента дома;

2) располагать проветривающие отдушины нужно напротив по отношению друг у другу;

3) если все сделать правильно, в помещение сразу начнет поступать сквозной воздушный поток.

Грамотно смонтированные продухи обеспечивают основание здания свежим воздухом, выветривая неприятные и посторонние запахи, лишнюю влажность.

Установка отдушин в фундаменте осуществляется с шагом от 1,5 до 2 м. Каждая сторона дома должна иметь не менее 2-3 штук диаметром до 10 см. Чтобы предотвратить подтопление подвального помещения талыми и грунтовыми водами, отдушины располагают на высоте не менее 0,3 м от поверхности земли.
