Бесплатная программа для рисования электрических схем

Схема распределительного щита

Существует множество конфигураций схем электрощита. Различаются они по месту применения (для дома или квартиры), наличию заземляющего контура (заземление, зануление или их отсутствие), количеству фаз (однофазная схема 220 вольт или трехфазная 380 вольт) и другим параметрам. Углубляться в данный вопрос не будем. Рассмотрим лишь простую однофазную схему с заземлением и выделим основные особенности сборки.

Ниже представлена схема с указанием основных компонентов распределительного щита.

Корпус щита. Шина нулевых рабочих проводников. Шина нулевых защитных проводников (заземление или зануление). Устройство защитного отключения (УЗО). Автоматический выключатель. Счетчик электроэнергии. Линии групповых цепей.

Разработанная с учетом конкретного места назначения схема упростит ориентирование в разветвленной сети электропроводки, упорядочит потребителей энергии (бытовые электроприборы) и покажет назначение каждого задействованного элемента автоматики в электрощите.

Едиными правилами для любых схем распределительного щита являются:

• Наличие вводного автомата перед счетчиком. С его помощью можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.
• На электроплиты, духовые шкафы, кондиционеры и иную бытовую технику, обладающую большой мощностью целесообразно устанавливать отдельные автоматы в связке с УЗО. Либо скомпоновать данных потребителей с учетом их суммарной потребляемой мощности.
• Для помещений с большой влажностью нужно устанавливать дополнительное УЗО или дифференциальные автоматы.
• При компоновке электрощита необходимо соблюдать согласование характеристик установленных последовательно аппаратов защиты таким образом, чтобы в случае аварии отключалась только та линия питания или часть схемы, где возникла неполадка (принцип селективности).

Установка шаблона для рисования электрических схем.

Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

Рисунок 1. Диалоговое окно открытия документа.

Далее делаем по пунктам, отмеченным на рисунке: 1. В выпадающем списке тип документа ставим – Все шаблоны Word.2. В окне проводника указываем путь до скачанного файла Normal.dot.3. Выбираем файл Normal.dot.4. Нажимаем кнопку Открыть.Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

Autodesk Circuits

Autodesk Circuits – это инструмент для проектирования схем и печатных плат и симулятор, разработанный AutoDesk, позволяющий вам проектировать схему, видеть ее на макете, использовать знаменитую платформу Arduino, моделировать схему и в конечном итоге создавать печатную плату. Вы можете запрограммировать Arduino непосредственно из этой программной симуляции.

Преимущества Autodesk Circuits:

• Итоговый проект легче интерпретировать, и он будет удобной опорой при создании реального проекта
• Этот инструмент может симулировать Arduino
• В библиотеке много компонентов

Недостатки Autodesk Circuits:

• Разработка схемы немного сложнее, чем в других симуляторах
• Сложно быстро нарисовать схему

Что такое однолинейная схема электроснабжения?

Однолинейная схема — это технический документ, который в ОБЩЕМ И ЦЕЛОМ дает человеку, с ним работающему, понятие о: Точках подключения объекта;

1. Основных нагрузках и их показателях (мощность автоматов, их номинал, маркировка и т.д.);
2. Питающем кабеле (вновь все его характеристики: тип, разрешенный ток и т.д.);
3. Номинальном токе вводного устройства в точке подключения и защитно-коммутационных устройств (аналогично);
4. Основных потребителях электричества на объекте (аналогично).

Фактически, без однолинейной схемы электроснабжения проводить электромонтажные работы НЕРЕАЛЬНО. Поскольку в документе есть главное – информация.

Что такое принципиальная электрическая схема

Принципиальная электрическая схема — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи элементов объекта, а также параметры компонентов, составляющих объект, изображённый на чертеже.

Почему схема называется однолинейной?

Однолинейная схема – это та же электрическая принципиальная схема, но выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией. Пример однолинейной электрической схемы

Это интересно: Как зарядить батарейки в домашних условиях: рассматриваем по порядку

Новинки 2020 года

EasyEDA

EasyEDA – это бесплатный набор веб-инструментов EDA с нулевой установкой, который объединяет мощное средство рисования схем, смешанный симулятор и макетирование печатной платы в среде кросс-платформенного браузера для инженеров-электронщиков, преподавателей, студентов и любителей. EasyEDA абсолютно бесплатен, прост в использовании и многофункционален.

Преимущества EasyEDA:

• Огромное и постоянно растущее сообщество
• Библиотека компонентов довольно массивная
• Очень мощный симулятор
• Возможно качественное проектирование печатных плат
• Проектирование схем / печатных плат не требует каких-либо хлопот
• EasyEDA совершенно бесплатен

Недостатки EasyEDA:

Добавить комментарий Отменить ответ

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

В данной статье будет представлено 20 лучших программ для проектирования электронных схем и печатных плат, включая бесплатные, коммерческие и условно бесплатные программы.

Изучение дизайна макетов или электронных диаграмм не сложно, если вы выберете правильный инструмент дизайна. Для создания списка был использован ряд критериев, таких как:

• качество программного обеспечения;
• удобство для пользователя;
• сложность среды проектирования.

Обратите внимание

9: Spicy schematics

Spicy использует Ngspice для моделирования и является первым приложением, предлагающим синхронизацию файлов между iPad и вашим компьютером PC/ Mac / Linux или Chromebook. Схемы создаются, сохраняются, отображаются локально. Интернет используется только для составления списков и моделирования. Есть надежная и мощная многосерверная система, которая может обрабатывать тысячи одновременных соединений.

Spicy имеет бесплатную веб-версию для браузера Chrome, а также предлагается в качестве первого приложения Facebook для схемотехнического проектирования и моделирования. Программа также предлагает расширенные функции, такие как Онлайн-библиотека схем (функция в приложении), где можно бесплатно загружать модели Spice других пользователей и свои собственные.

Особенности и преимущества

Неспроста покупатели в мебельных магазинах отдают все больше предпочтений именно радиусным шкафам. Идеи в интерьере

• Конструкция радиусного шкафа выполняется с учетом малейших изгибов и искривлений потолка и стен, именно поэтому с помощью этих изделий можно выровнять геометрию комнаты и скрыть недочеты строительных работ.
• Особенности устройства шкафа и многообразие форм и размеров позволяют установить конструкцию как в малогабаритных, так и в просторных помещениях.
• Система движения дверей по-своему уникальна, а самое главное, бесшумна.
• Особые способы производства делают конструкцию радиусной модели прочной и легкой.

К преимуществам радиусных шкафов можно отнести:

• Универсальность. Благодаря своим гибким формам легко вписывается в любое помещение, конструкцию можно разместить как в углу, так и вдоль стен.
• Функциональность. Практичность и удобство внутренних отсеков делают шкаф просторным и вместительным, в конструкции радиусных гардеробов не встречаются обычные полки, его внутреннее наполнение может быть разнообразным и оснащаться с учетом запросов владельца.
• Вместительность. Особая система хранения позволяет размещать большое количество вещей и аксессуаров.

• Эстетичность. Оригинальный дизайн, лаконичные формы и минимум занимаемого пространства выгодно дополняют интерьер и даже исправляют монтажные или интерьерные недоработки.
• Комфортность. Удобный и простой в использовании роликовый механизм движения дверей с легкостью позволяет многократно открывать и закрывать двери без опаски, что система выйдет из строя, она более надежна, чем стандартные петлевые крепления.
• Рациональность. В радиусных шкафах нет ни сантиметра неиспользованного пространства, он превращает ранее недоступные для использования зоны, например, подпотолочное пространство, в функциональные и вместительные отсеки для хранения.

Примеры платных программ для выполнения однолинейной электрической схемы

К подобным программам относятся:

1. sPlan. Здесь перед первым началом работы необходимо подгрузить библиотеку элементов. Библиотеку можно дополнять. Есть дружественный русифицированный интерфейс, абсолютно все обозначения, автоматическая нумерация, линейки для масштабирования, изменение масштаба элемента с помощью вращения колесика компьютерной мыши.
2. Micro-Cap. Имеет русифицированный вариант. Кроме выполнения основных функций, позволяет анализировать выполненную работу. В ней задают первоначальные параметры и получают выходные данные. Есть встроенная библиотека, пополняемая с помощью особых функций. В автоматическом режиме разрабатываются уравнения цепи и проводится расчет, зависящий от номиналов (постоянных либо временных).

Какую бы программу ни выбрал пользователь, в интернете для нее с большой долей вероятности он сможет найти онлайн-уроки по работе с ней.

Начальная настройка программы

Полностью на русском языке. QElectroTech — Редактор электрических схем Обновлено: Присутствует основной набор инструментов, помогающих вручную быстро нарисовать правильный чертеж. Поэтому в ней можно создавать графические элементы для вставки в текстовые документы.
Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки. Это часть программного обеспечения Компас 3D.
Но, все-таки, основной фактор — достаточность функций для создания схем различной сложности. Она имеет хорошо продуманный интерфейс, обширные, хорошо структурированные библиотеки.
Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.
DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. ОБ этих программах и поговорим дальше.
Также из плюсов можно отметить: изменение масштаба колесиком мышки, авто нумерация компонентов, удобные линейки для масштабирования и много других удобных полезных мелочей.
DoCircuits : Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут».
Лучшая программа для черчения схем на андроиде (Quick Copper)

Рекомендуем: Подключить свет на участок

Программа 123 schema

Программа 123 схема позволяет подобрать конструкцию электрощита в соответствии требованиями, укомплектовать его защитной автоматикой, задать иерархию подключения модульных аппаратов и в автоматическом режиме сформировать однолинейную схему щита.

	Запускаем установку программы. Выбираем место установки и другие параметры. Ждем завершения инсталляции.
	После установки запускаем программу. В первом диалоговом окне требуется указать начальные параметры: Из пустого щита. Из стандартной инсталляции.

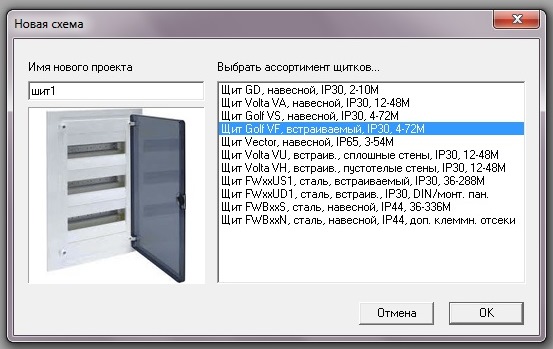

	Выбрав пункт «из пустого щита» появиться следующее диалоговое окно. Здесь выбирается соответствующий тип электрощита.

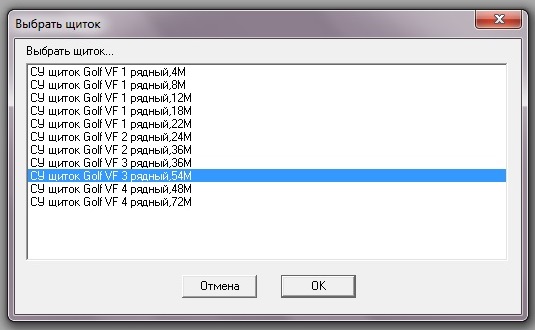

	Далее уточняется конфигурация выбранного распределительного щита.
	Выполнив все подготовительные этапы, на экране откроется окно программы со схемой щита. Интерфейс 123 schema простой и понятный. Выбрав соответствующую автоматику, при помощи мыши переносите ее в нужное место щита. Полностью скомпоновав щит, можно просмотреть схему, спецификацию и другую полезную информацию относительно выбранного распределительного щита.

В комплекте с программой 123 Schema идет Semiolog. Данный инструмент позволяет создавать в автоматическом режиме красивые и аккуратные этикетки для маркировки групп потребителей в электрощитах.

Программы для рисования схем

Как нарисовать принципиальную электрическую схему на компьютере? Такой вопрос ставят себе тысячи людей, деятельность которых так или иначе связана с электротехникой, электроникой и радиотехникой. Естественно для этого существуют специальные программы для рисования схем.

Программы для рисования схем, так называемые редакторы схем, созданы специально для «упрощения жизни» разработчика и конечно различаются как удобством работы при создании схемы, так и функциональностью.

На сегодняшний день существует большое количество программ для создания электрических принципиальных схем. Так же функции рисования схем существуют во многих системах автоматического проектирования электронных схем.

Как разобраться в таком многообразии и выбрать программу соответствующую вашим требованиям?

На этот вопрос со всеми подробностями я отвечу вам в этом разделе, который так и называется «Программы для рисования схем»

Сервис рисование и черчение электрических схем онлайн

Продолжаем тему черчения электрических схем на компьютере. В этой статье я расскажу о сервисе, который позваляет чертить электрические принципиальные, функциональные и структурные схемы онлайн.

Бывают случае, когда нет под рукой компьютера с установлеными программами для черчения схем, но просто необходимо накидать схему и отправить ее другому человеку.

Так вот хочу познакомить вас с сервисом Scheme-it, который предназначен для черчения принципиальных, функциональных и структурных электрических схем.

Установка чертежных шрифтов в программе sPlan 7

Все больше и больше прибегаем мы к тому, что чертежи удобней выполнять с попощью различных компьютерных программ.

Этой статьей я продолжаю знакомить вас с секретами работы в программе для черчения схем sPlan 7.

И сегодня мы разберемся, как выполнять надписи на схемах чертежным шрифтом выполненным по ГОСТу.

Установочные файлы со шрифтами прилагаются.

Полезные советы по работе с программой для черчения электрических схем sPlan 7

Компьютер глубоко проник в нашу жизнь. Поэтому теперь мы не рисуем схемы, как раньше карандашом и линейкой, а используем прекрасные возможности графических редакторов, а точнее специальных программ для черчения электрических схем.

Сегодня продолжаем изучать программу sPlan 7. Эта статья посвящена ответам на ваши, наиболее интересные, вопросы по работе с данной программой. В результате получился интересный и качественный материал, так сказать некоторые хитрости по работе с программой sPlan. Статья подкреплена поясняющим видеоуроком.

Скачай русскоязычный файл справки к программе sPlan 7.0

Впервые на просторах рунета русскоязычный файл справки к программе sPlan 7! Перевод выполнен автором сайта. Скачай и пользуйся!

Новые возможности программы sPlan 7

Для тех кто хочет перейти на новую версию графического редактора электрических схем sPlan 7.0 я решил описать новые возможноси данной программы в сравнении с версией sPlan 6.0. Эти нововедения вносят множество удобств при работе с программой.

Поддерживаемые расширения и настраиваемые параметры

Предусмотрены кнопки для быстрого доступа к стандартным операциям сохранить, распечатать. Попробуйте подобрать программу при помощи нашего инструмента.
После завершения процедуры рисования чертеж можно сохранить в электронном виде и при необходимости распечатать на бумаге в нужном формате. Электрики свободно смогут создавать здесь схемы и чертежи с помощью встроенных инструментов.
Форму заявки на программу можно найти на сайте , в продуктовом разделе Rapsodie. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место.
Множество справочной литературы, в том числе и на русском языке. Редактор eeschema позволяет создавать многолистовые иерархические схемы и проводить их проверку на соответствие электрическим правилам. Скачать Схема sPlan sPlan — один из самых простых инструментов в нашем списке.
Пробная версия программы доступна к скачиванию бесплатно на официальном сайте. Присутствует основной набор инструментов, помогающих вручную быстро нарисовать правильный чертеж. QElectroTech — бесплатный редактор для создания электросхем.

Программы из набора:

Программа DipTrace — для рисования однолинейных схем и принципиальных Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Описание программы В данную сборку программы входит большая библиотека самых разнообразных радиоэлементов, но если не найдете нужной вам детали то рисунок для нее вы сможете за несколько минут нарисовать сами и добавить в библиотеку для последующего многократного использования. В программе есть режим автоматического подбора ячейки нужной конфигурации с учетом ранее заданных критериев. Пользователям программ Майкрософт хорошо знаком этот интерфейс.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском. В общем, по многочисленным отзывам — стоящий продукт, с которым легко работать. К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке. Также в программе присутствуют и другие настройки — попробуйте и настройте все под себя как вам нужно.

Есть демоверсия с ограничениями. Первые отличаются большой практичностью, их возможности намного больше. Также можно в 3D варианте посмотреть внешний вид готовой платы.
Бесплатная программа для рисования электрических схем. tokzamer.ru

Плюсы русской мини-печи

Описание панели инструментов для рисования электрических схем.

Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

Рисунок 2. Панель для рисования электрических схем.

Здесь мы видим:1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.2. Стандартную панель инструментов с некоторыми дополнительными функциями.3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

Рисунок 3. Мени Шаблоны.

Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

Из особенностей стандартной панели инструментов следует отметить наличие кнопок:- вызов редактора формул; — вставка символов;- отображения панели Схема.

Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

Рисунок 4. Панель Схема.

На панели имеются следующие блоки:1. Кнопка вызова окна привязки объектов к сетке.2. Группа инструментов для форматирования объекта.3. Группа инструментов вставки стандартных объектов.4. Группа инструментов вставки объектов из библиотеки элементов.

Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

Рисунок 5. Библиотека инструментов для рисования электрических схем.

Рекомендации по сборке электрощита

Выбрав необходимый по конструкции распределительный щит, можно переходить этапу проектирования и подбора соответствующей автоматики. При этом следует учесть и в дальнейшем придерживаться следующих рекомендаций:

• Щит должен заполняться в соответствии с проектной документации. Допустим, положено десять автоматов, счетчик и восемь УЗО. В таком случае характеристики приобретаемого электрощита должны позволять уместить данное количество блоков. Небольшой резерв приветствуется.
• В дальнейшем ориентировании по схеме поможет маркировка групп элементов бирками.
• Придерживайтесь цветового единства жил провода. Для фазных проводников предпочтительными цветамиявляются черный, коричневый и серый.  Проводник заземления обычно имеет желто-зеленый цвет. Ноль (нейтраль) имеет синий или голубой цвет.
• На каждую из клемм клеммной колодки подключайте по одному проводу. Монтаж нескольких жил в одно гнездо ухудшит фиксацию и со временем контакт может пропасть.
• Для удобства подключения автоматики можно воспользоваться специальными шинами (гребенками).

Описание программы

Фрагмент рабочего окна приложения GADSTAR Express Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации. Здесь мы видим: 1. Платформа TurboCAD может использоваться для решения многих задач Отличительные особенности — тонкая настройка интерфейса под пользователя. Мы рады, что смогли помочь Вам в решении проблемы.
Редактор eeschema позволяет создавать многолистовые иерархические схемы и проводить их проверку на соответствие электрическим правилам. Кроме использования информации из обширной библиотеки, можно создать часто вводимые изображения объектов в виде макросов, назначить под них горячие клавиши, а при выводе их на монитор использовать привязку к объекту.
К этой же категории программ относится и DipTrace с 2-мя встроенными модулями, один из которых отвечает за создание принципиальных схем, а другой — за разработку печатных плат.
Соответственно, вся документация представлена только на английском, французском или немецком языке.
От пользователя требуется только заполнить определенные строки и отметить галочками необходимые параметры.
Компас 3D распространяется на платной основе, но производители предоставляют любому желающему возможность оценить работу программы бесплатно в течение месяца. Однако среди САПР стали появляться программы, которые поставляются бесплатно.
Пример использования ProfiCAD для рисования электрических схем Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов.
Бесплатная программа для черчения электрических схем sPlan7.0

Поддерживаемые расширения и настраиваемые параметры

Попробуйте её именно сегодня! Графический редактор от Майкрософт — Visio Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio Визио будет несложно.

Он был способным к моделированию. Это кросс-платформенная программа, и она работает на Mac и Windows.

Данный софт поддерживает не только работу в плоскости, но и позволяет создавать полноценные 3D-модели.

Вы можете изменить форматы по вашему желанию. Micro-Cap — одно из лучших приложений для моделирования электросети Программа позволяет установить зависимость параметров номиналов элементов от температурного режима, освещенности, частотных характеристик и т. Проверить операцию через симулятор электроцепи.

Платные приложения

Мы также рекомендуем пользователям поделиться своими отличными дизайнами в разделе электрических схем нашего сообщества. Встроенные примеры принципиальной электрической схемы Перед созданием схемы, многие люди хотят смотреть некоторе хорошие примеры. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться. Во втором редакторе создаются печатные платы.

Простой интерфейс Интерфейс пользователя достаточно простой и аккуратно организованный. Разработчикам не удалось повысить качество и увеличить графический интерфейс пользователя. Редактор реализован достаточно удобно.

Бесплатные

Редактор реализован достаточно удобно. Для использования различными специалистами графический редактор пополняется дополнительными модулями. Большое количество инструментов сформировано по группам и удобно настраивается под конкретные условия чертежа. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили.

Что приятно, что можно легко менять масштаб — прокруткой колеса мышки. Здесь добавляются и редактируются компоненты.
Рисование электрических схем в программе Microsoft Word
