Расчет односкатной крыши

См. также

Что собой представляют наслонные стропильные ноги

Итак, наслонные стропила – это брусы или толстые доски, которые формируют скаты крыши. Нижним концом они упираются в мауэрлат, верхним в коньковый прогон. Отличительная черта наслонных стропильных ног – это их упор на конек крыши дома. В конструкции с висячими стропилами коньковый брус не используется.

В качестве стропильных ног обычно используют доски толщиной не менее 50 мм и шириной 150 мм. Если кровельная конструкция – это больших размеров сооружение со скатами значительной площади, то в качестве стропильных ног устанавливают брусы с минимальным сечением 100х100 мм.

Минимальное сечение доски для стропил – 50х150 ммИсточник doskirnd.ru

Необходимо отметить, что в каждом конкретном случае стропильную систему рассчитывают, где конечным результатом выступает сечение стропил. Для этого учитывают природные нагрузки, действующие в регионе, где возводится дом, плюс вес используемого кровельного материала. Этот же расчет определяет и шаг установки стропильных ног. Необходимо отметить, что два этих расчетных показателя зависят друг от друга. И зависимость эта прямая. То есть, чем больше сечение стропил, тем больше шаг их установки. И наоборот.

Добавим, что в расчете используют также и угол наклона скатов крыши. Этот параметр влияет на сечение и шаг монтажа стропильных ног. Чем угол наклона ската больше, тем меньше действуют на него нагрузки. Тем меньшего сечения досок можно будет использовать. С шагом монтажа надо обязательно провести дополнительный расчет.

Шаг стропил зависит от угла наклона ската крышиИсточник landshaft.guru

Разновидности стропил наслоного типа

Как таковой классификации не существует. Но необходимо понимать, что кровельная конструкция имеет определенные размеры, где в основе лежит длина стропильных ног и угол наклона крыши. Понятно, что длинные стропила подвергаются большим нагрузкам даже от собственного веса, поэтому могут изогнуться, создавая неровные плоскости скатов. Чтобы этого не происходило, под них устанавливают опорные конструкции. Их два вида:

Под каждую стропильную ногу устанавливают по одной или несколько опорных столбов. Все зависит от длины стропильного элемента.

Стропила укладывают под промежуточный прогон, который устанавливают на несколько опорных стоек

Обратите внимание на фото ниже, на нем показан как раз такой вариант. Обычно его используют в том случае, если пролет одного ската превышает 6 м.

Промежуточный прогон из бруса (доски) под стропильные ноги кровельной конструкцииИсточник yandex.uz

Если пролет меньше 6 м, то никакие подпорки под стропильные ноги не устанавливают. Правильно рассчитанные параметры брусов и досок, а это сечение и шаг установки, гарантируют надежность кровельной конструкции в целом. На нижней фотографии как раз такой вариант показан.

Стропильная система без промежуточного прогонаИсточник elita-mebel.ru

Вообще, с крышами небольшого размера все просто. Потому что компактность конструкции обеспечивает ее надежность в эксплуатации. И это своего рода экономия, потому что, чем меньше размеры, тем меньше можно использовать дополнительных элементов. В этом плане крыши больших размеров являются затратными, потому что для обеспечения надежности и устойчивости стропильной системы приходится усиливать их в парах.

Обратите внимание на фотографию ниже. На ней четко видно, что стропила между собой соединены поперечинами, которые называют затяжками

Так вот именно эти самые затяжки обеспечивают устойчивость стропил в парах, не давая им разъезжаться в разные стороны. А это может произойти, ведь любые нагрузки, действующие в разных направлениях, в сумме дают одно давление в одном направлении – в горизонтальном.

Надо также добавить, что затяжки могут быть установлены в разных местах, то есть на разном уровне. Обычно их три: у нижнего края, посередине, у конька. На фотографии показана кровельная конструкция двускатной крыши, стропила которой соединены двумя затяжками: средней и верхней.

Затяжки, используемые в конструкции двускатной крышиИсточник bonum.spb.ru

Расчет нагрузки на стропила

Проводя расчет стропил крыши самостоятельно, рекомендуется принимать увеличенные параметры, благодаря чему можно иметь определенный запас прочности кровли. Конечно, при этом увеличиться расход стройматериалов, однако, вопросы безопасности дома все же стоит выносить на первое место

Итак, первым делом стоит брать во внимание все возможные нагрузки, которые будут воздействовать на кровельную конструкцию. В частности, к таким нагрузкам можно отнести снеговые и ветровые нагрузки

Также при расчете нагрузки на стропильную систему стоит учитывать довольно много особенностей. Включая такие факторы, как:

• вес кровельного материала;
• вес обрешетки;
• вес утеплителя, гидро- и пароизоляции;
• вес стропильной системы.

Только рассчитав каждый пункт, можно сделать расчет стропильной системы. Например, формула для расчета снеговой нагрузки будет выглядеть следующим образом:

S = Sрасч.·μ,где S – это искомый параметр, Sрасч. – значение веса снега на 1 кв.м, которое следует брать из действующих на определенной территории СНиПов, а μ – коэффициент, рассчитанный из угла наклона крыши. Для расчета ветровой нагрузки, также можно воспользоваться формулой:

Wm = Wo·k·c,где Wo – это нормативный параметр ветрового давления, определяемый по СНиПам, действующим в регионе, k – это коэффициент, ветрового давления, зависящий от высоты крыши над землей и с – это аэродинамический коэффициент, который зависит от формы кровли. Зная все исходные величины сделать расчеты не составит труда. Однако, сегодня совсем не обязательно все необходимые измерения и расчеты производить в ручном режиме. Ведь для этих целей созданы специальные программы, например, программа для расчета стропильной системы или программа расчета стропил и ферм. К таким программам можно отнести:

• Stropila;
• AutoCAD;
• Аркон;
• Онлайн сервисы расчета (строительные калькуляторы).

Каков принцип работ такого ПО? Он довольно прост, необходимо ввести все параметры из СНиПов или плана строения в соответствующие окна или строки, после чего нажать кнопку «рассчитать» и программа выдаст результат. Как правило, данные ресурсы включают в себя все необходимые расчеты, то есть ветровую и снеговую нагрузку, а также расчет суммарной нагрузки, расчет распределенной нагрузки, расчёт стропильной системы и так далее. Также в программах имеются карты со значением ветрового давления и веса снегового покрова во всех регионах. Сделать вычисления в подобных приложениях смогут даже не подготовленные пользователи, при этом все параметры будут наиболее точными. Кроме того, следует иметь в виду, что определенные параметры являются постоянными и их можно узнать в инструкциях к стройматериалам либо в интернете.

Как рассчитать снеговую нагрузку

При возведении кровли чрезвычайно важно знать, как правильно рассчитать стропильную систему целом, и снеговую нагрузку на нее в частности. Это чрезвычайно важный фактор, который нельзя упускать из виду, ведь при неправильно спроектированной конструкции во время сильных снегопадов может обрушиться вся крыша (подробнее: «Расчет снеговой нагрузки на кровлю и ее особенности»).

Для расчета значения нагрузки, создаваемой снежными массами на кровлю, используется следующая формула:

S=Sg*µ, где

Sg – табличное значение массы квадратного метра снежного покрова на горизонтальной поверхности земли;

µ — коэффициент, позволяющий определить переход от веса снежного покрова на земле к нагрузке, создаваемой снежной массой на кровельное покрытие

Значение данного коэффициента определяется в зависимости от углов уклона скатов крыши. Так, при углах уклона, не превышающих 25 градусов, µ принимается равным 1; при углах наклона от 25 до 60 градусов значение µ составляет 0,7

В тех случаях, когда угол уклона ската крыши больше 60 градусов, нагрузка, создаваемая снежным покровом на кровлю, не принимается во внимание при расчете ввиду ее незначительности.

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Расчет системы стропил

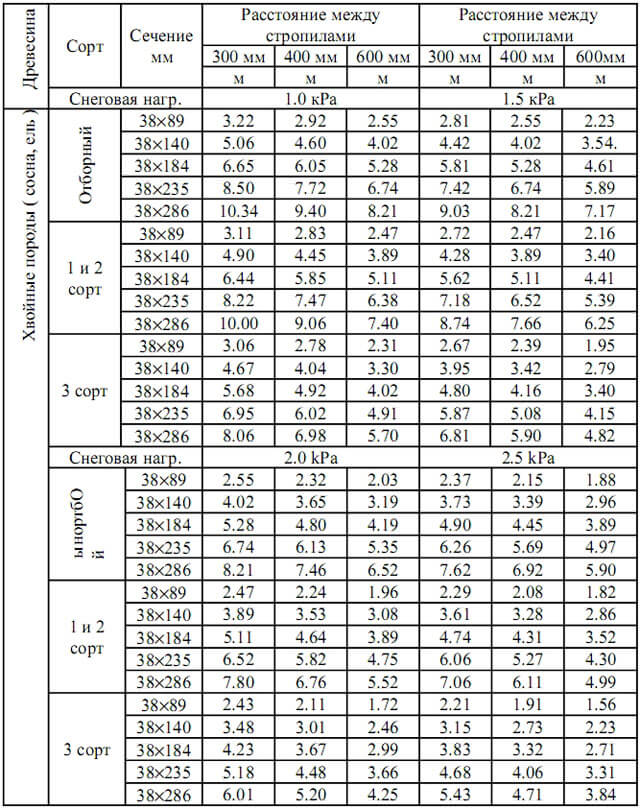

Рассчитать требуемое сечение бруса в стропильной системе двускатной крыши можно, суммируя все нагрузки, которые действуют на нее: вес обрешетки, покрытия, осадки, давление ветра, снега.

Приблизительный расчет нагрузки от ветра и снега производится по табличным значениям СНиП с учетом температурной зоны и высоты здания. Нагрузка от снега равняется его весу, помноженного на коэффициент, который зависит от уклона ската. Все данные расчеты производят при проектировании.

А если делается монтаж стропильной системы двускатной крыши для небольшого здания, и нет проекта? Необходимо посмотреть на строительство такого же здания по соседству, сделанного по проекту, по площади крыши одинаковой с вашим сооружением. Система стропил двускатной крыши будет являться образцом.

Также можно использовать онлайн-калькулятор для двускатной крыши, он сможет помочь вам рассчитать предельную нагрузку на кровлю, необходимое количество обрешетки, углы наклона стропил, а также материалы, которые потребуются для строительства кровли этого типа при заданных размерах. На калькуляторе вы сможете рассчитать кровлю из таких часто используемых материалов, как ондулин, шифер, металлочерепица, битумная, цементно-песчаная и керамическая черепица, и иных кровельных материалов.

Определение нагрузки на стропила

Вес кровельного пирога

Чтобы узнать нагрузку на стропила нашего дома, следует вначале вычислить вес кровельного пирога.

Такой расчет сделать несложно, если знать общую площадь кровли и материалы, которые используются при создании этого самого пирога.

Суммируется масса каждого слоя и умножается на поправочный коэффициент.

Равняется этот коэффициент 1.1.

Вот типичный пример расчета веса кровельного пирога.

Допустим, вы приняли решение в качестве кровельного материала использовать ондулин.

И это верно!

Ведь ондулин является надежным и недорогим материалом. Именно по этим причинам он так популярен среди застройщиков.

Итак:

1. Ондулин: его вес составляет 3 кг на 1 квадратный метр.
2. Гидроизоляция. Используется полимерно-битумный материал. Один квадратный метр ее весит 5 кг.
3. Слой утеплителя. Используется минеральная вата. Вес одного квадрата составляет 10 кг.
4. Обрешетка, доски толщиной 2.5 см. Вес 15 кг.

Суммируем полученные данные: 3+5+10+15= 33 кг.

Теперь полученный результат необходимо умножить на 1.1.

Наш поправочный коэффициент.

Итоговая цифра получается 34.1 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 341 кг.

Это очень мало.

Вот в этом и есть одно из преимуществ ондулина.

Рассчитываем снеговую нагрузку

Момент очень важный.

Потому, что во многих районах нашей зимой выпадает довольно приличное количество снега.

А это очень большой вес, который обязательно учитывают!

Хотя такая нагрузка является переменной.

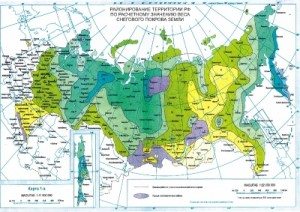

Для расчета снеговой нагрузки используется карта снеговых нагрузок.

Определяете свой регион и выполняете расчет снеговой нагрузки по формуле

S = Sg х µ.

В этой формуле:

— S является искомой снеговой нагрузкой;

Учитывается вес снега на 1 кв. метр.

Этот показатель свой в каждом регионе.

Все зависит от месторасположения дома.

Для определения массы и используется карта.

— µ — это коэффициент поправки.

Зависит показатель этого коэффициента от угла наклона кровли.

Если угол наклона скатов составляет меньше 25 градусов, то коэффициент равняется 1.

При угле наклона 25 — 60 градусов коэффициент равняется 0.7.

Если угол наклона больше, чем 60 градусов, то коэффициент не учитывается.

Например, дом построен в Московской области.

Скаты имеют угол наклона 30 градусов.

Карта нам показывает, что дом располагается в 3 районе.

Масса снега на 1 кв. метр составляет 180 кг.

Выполняем расчет, не забывая про коэффициент поправки:

180 х 0,7= 126 килограмм на 1 кв. метр кровли.

Определение ветровых нагрузок

Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

Используют такую формулу:

W=Wo х k.

Где

Wo – это нормативный показатель, определяемый по таблице.

В каждом регионе существуют свои таблицы ветров.

А показатель k – это поправочный коэффициент, который зависит от высоты дома и типа местности.

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш:

Односкатная.

Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкцийИсточник remokna.in.ua

Двускатная (щипцовая).

Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами).

В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды.

Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

Вальмовая (четырехскатная).

Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты.

Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее.

Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая.

Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планированиеИсточник yandex.ru

Мансардная.

Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

• Профнастил.
• Металлочерепица.
• Мягкая (рулонная) кровля.
• Фальцевое покрытие (стальное, алюминиевое или медное).
• Черепица. Керамическая (штучная), гибкая (мягкая) черепица Шинглас, цементно-песчаная, композитная.
• Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)Источник amvita.ru

Программы для проектирования и расчета стропильных систем

Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Установка стропильной системы

Считается, что поднятие наверх всех материалов является самой сложной процедурой. Однако новые технологии и методики обеспечивают сборку стропильной конструкции на земле с последующим ее подъемом на кровлю. Устройство надежной стропильной конструкции предполагает использование только качественного материала.

Стропильная нога имеет стандартный размер 50х150х6000 мм. При превышении длины балки расчетного показателя в 6 м ширина доски должна быть 180 мм. В случае игнорирования этого показателя не избежать надлома балки вследствие собственного веса.
Следующим этапом является монтаж стропил – временное крепление посредством стяжки

При этом важно соблюдение точности шага балок. Его обязательно указывают в проектной документации

После монтажа стропильных ног осуществляют крепление конька. Его производят уголком, скобами из металла или болтами.

Последний вариант особенно популярен, так как зарекомендовал себя как весьма надежный способ. В случае комбинации висячих и наклонных стропил следующей процедурой является обустройство промежуточных опор для наклонных балок.

Установка мауэрлата

Вследствие чего этот элемент применяется как своеобразная подложка под конструкцию стропил, которая размещается по длинной стороне постройки. Возможное провисание балок исключается благодаря специальной решетчатой конструкции из стоек, ригеля, подкосов. Такая конструкция использует обычные доски (150х25 мм).

Мауэрлат укладывается по верхнему краю несущих стен с обеих сторон (внутренней и внешней). Необходимо обеспечить максимально прочное крепление, чтобы исключить отрыв элемента от стены под воздействием силы ветра. Брусья укладываются поверх слоя гидроизоляции – от верха перекрытия.

Под балки двухскатной крыши мауэрлат подкладывается отдельными частями. Все составляющие соединяются металлическими планками и болтами. Итак, система двухскатной стропильной крыши является прочной, надежной конструкцией для строения. Она обеспечивает легкость и стойкость кровли, особенно в российских климатических условиях.

Самым оптимальным методом является чередование наклонных и висячих стропил. При утеплении и гидроизоляции чердачного пространства стропильная система двухскатной крыши позволяет использовать чердак как жилое помещение.

https://youtube.com/watch?v=fOlIW8FXVP8

Таблица ветровых и снеговых нагрузок по России

Субъект федерации	Город	Снеговой район	Ветровой район
Адыгея	Майкоп	2	1
Алтайский край	Барнаул	4	3
Бийск	4	1
Рубцовск	3	3
Амурская область	Благовещенск	1	3
Архангельская область	Архангельск	4	2
Северодвинск	4	2
Астрахань	1	3
Башкортостан	Нефтекамск	5	2
Салават	5	3
Стерлитамак	5	3
Уфа	5	2
Белгородская область	Белгород	3	2
Старый Оскол	3	2
Брянская область	Брянск	3	1
Бурятия	Улан-Удэ	1	3
Владимирская область	Владимир	3	1
Ковров	4	1
Муром	3	1
Волгоградская область	Волгоград	2	3
Волжский	2	3
Камышин	3	2
Вологда	4	1
Череповец	4	1
Воронежская область	Воронеж	3	2
Дагестан	Дербент	2	5
Махачкала	2	5
Хасавюрт	2	5
Забайкальский край	Чита	1	2
Ивановская область	Иваново	4	1
Иркутская область	Ангарск	2	3
Братск	3	2
Иркутск	2	3
Калининградская область	Калининград	2	2
Калмыкия	Элиста	2	3
Калужская область	Калуга	3	1
Обниск	3	1
Камчатский край	Петропавловск-Камчатский	7	7
Кемеровская область	Кемерово	4	3
Киселевск	4	2
Ленинск-Кузнецкий	4	3
Новокузнецк	4	3
Прокопьевск	4	2
Кировская область	Киров	5	1
Костромская область	Кострома	4	1
Краснодарский край	Краснодар	2	6
Новороссийск	2	5
Сочи	2	4
Красноярский край	Ачинск	4	3
Красноярск	3	3
Норильск	5	3
Курганская область	Курган	3	2
Курская область	Курск	3	2
Ленинградская область	Санкт-Петербург	3	2
Липецкая область	Елец	3	2
Липецк	3	2
Магаданская область	Магадан	5	5
Марийская Республика	Йошкар-Ола	4	1
Мордовия	Саранск	3	2
Московская область	Балашиха	3	1
Железнодорожный	3	2
Жуковский	3	1
Коломна	3	1
Красногорск	3	1
Люберцы	3	1
Москва	3	1
Мытищи	3	1
Ногинск	3	1
Одинцово	4	1
Орехово-Зуево	3	1
Подольск	3	1
Серпухов	3	1
Химки	3	1
Щелково	3	1
Электросталь	3	1
Мурманская область	Мурманск	5	4
Нижегородская область	Арзамас	4	2
Дзержинск	4	1
Нижний Новгород	4	1
Новгородская область	Великий Новгород	3	1
Новосибирская область	Новосибирск	4	3
Омская область	Омск	3	2
Оренбургская область	Оренбург	4	3
Орск	4	2
Орловская область	Орел	3	2
Пензенская область	Пенза	3	2
Пермский край	Пермь	5	2
Приморский край	Артем	3	4
Владивосток	2	4
Находка	2	5
Уссурийск	2	3
Псковская область	Великие Луки	3	1
Псков	3	1
Республика Карелия	Петрозаводск	2	5
Республика Коми	Сыктывкар	5	1
Ухта	5	2
Ростовская область	Батайск	2	3
Волгодонск	2	3
Новочеркасск	2	3
Новошахтинск	2	3
Ростов-на-Дону	2	3
Таганрог	2	3
Шахты	2	3
Рязанская область	Рязань	3	1
Самарская область	Волжский	4	3
Новокуйбышевск	4	3
Самара	4	3
Сызрань	3	3
Тольятти	4	3
Саратовская область	Балаково	3	3
Саратов	3	3
Энгельс	3	3
Сахалинская область	Южно-Сахалинск	4	4
Свердловская область	Екатеринбург	3	2
Каменск-Уральский	3	1
Нижний Тагил	4	2
Первоуральск	4	2
Северная осетия	Владикавказ	2	—
Смоленская область	Смоленск	3	1
Ставропольский край	Невинномысск	2	5
Ставрополь	2	5
Тамбовская область	Тамбов	3	2
Татарстан	Альметьевск	5	2
Казань	4	2
Набережные Челны	5	2
Нижнекамск	5	2
Тверская область	Тверь	4	1
Томская область	Томск	4	3
Тульская область	Новомосковск	3	1
Тула	2	1
Тыва	Кызыл	2	1
Тюменская область	Тобольск	4	2
Тюмень	3	2
Удмуртия	Ижевск	5	1
Ульяновская область	Димитровград	4	2
Ульяновск	4	2
Хабаровский край	Комсомольск-на-Амуре	4	3
Хабаровск	2	3
Хакасия	Абакан	2	3
Ханты-Мансийский  АО	Нефтеюганск	4	2
Нижневартовск	5	2
Сургут	4	2
Челябинская область	Златоуст	4	2
Копейск	3	2
Магнитогорск	4	3
Миасс	3	2
Челябинск	3	2
Чеченская Республика	Грозный	2	4
Чувашия	Новочебоксарск	4	2
Чувашская Республика	Чебоксары	4	2
Якутия	Якутск	2	2
Ямало-Ненецкий  АО	Новый Уренгой	5	2
Ноябрьск	5	2
Ярославская область	Рыбинск	4	1
Ярославль	4	1

ТОП-10 лучших материалов для шумоизоляции пола

От чего зависит шаг расположения стропил

Рассмотрим факторы, определяющие шаг между стропилами двухскатной крыши, подробнее. Необходимо сразу учесть, что количество стропил определяет несущую способность. Уменьшение их числа усложняет монтаж утеплителя, способствует провисанию планок обрешетки и кровли, установленной на них.

В то же время, слишком частое размещение стропил также создает трудности при монтаже утеплителя. Его приходится подгонять по ширине, что создает отходы, т.е. непроизводительный расход материала. Поэтому часто критерием для определения шага стропил используют размер теплоизолятора. Например, многие виды минеральной ваты имеют ширину 60 см, что вполне подходит для большинства конструкций двускатных крыш.

Утепление минеральной ватойИсточник tues.ru

Кроме того, шаг стропил напрямую зависит от их количества. Это расчетная величина, которая определяется исходя из несущей способности опорных элементов. Нагрузки, воздействующие на кровельное покрытие, а также вес самого покрытия имеют достаточно большие значения, поэтому для их принятия нужна устойчивая и прочная конструкция. Необходимо учитывать, что тип стропильной системы также имеет значение, поскольку наслонные стропила значительно тяжелее висячих, они образуют заметную нагрузку на стены и фундамент дома.

Ветровая и снеговая нагрузки – это внешние факторы, влияющие на конструкцию крыши. Вес снега в зимний период способен продавить или даже сломать крышу, если ее конструкция не рассчитана должным образом. В приложениях СНиП есть специальные данные о среднегодовом количестве снега в разных регионах. В некоторых из них на каждый квадратный метр приходится до полутонны снега.

Если высчитать вес снега на всей площади крыши, получится весьма впечатляющее значениеИсточник seaside-home.ru

Кроме снега, серьезные нагрузки создает ветер. При этом, если снеговая нагрузка статична, то ветровые воздействия внезапны и неравномерны. Ветер может подняться в любое время года, и зимой, и летом, что заставляет относиться к нему со всей серьезностью. При выборе угла наклона следует выяснить силу и направление преобладающих ветров в регионе, узнать о возможности ураганных порывов. В приложениях СНиП имеется .

Информация о величине ветрового давления в разных регионах РоссииИсточник tues.ru

Все эти факторы определяют параметры стропильной системы и расстояние между отдельными опорами.

Как произвести расчет снеговых нагрузок?

Карта снеговых нагрузок России

Снеговая нагрузка – это достаточно серьезное воздействие на конструкции кровли, так как снега на крыше может скопиться достаточно много.

Чтобы подсчитать этот параметр, можно воспользоваться формулой:

S=Sg x µ.

В этой формуле:

• S – это снеговая нагрузка,
• Sg – вес снегового покрова, который покрывает квадратный метр горизонтальной поверхности. Это значение меняется в зависимости от места расположения дома. Найти данный коэффициент можно в снип  — стропильные системы.
• µ — это поправочный коэффициент, значение которого зависит от угла наклона кровли. Так для плоских крыш, которые имеет угол наклона 25 градусов и меньше значение коэффициента – 1,0. Для крыш с углом наклона более 25 и менее 60 градусов, коэффициент составляет 0,7. Для крыши, имеющей крутые склоны, снеговые нагрузки можно не учитывать.

Пример расчета. Например, необходимо рассчитать снеговую нагрузку для кровли дома, строящегося в Московской области, причем угол наклона ската составляет 30 градусов.

Московский регион расположен в III снеговом районе, для которого расчетное значение массы снега на квадратный метр горизонтальной поверхности составляет 180 кгс/ кв. м.

180 x 0,7 = 126 кгс/кв. м.

Это расчетная снеговая нагрузка на кровлю.

Зависимость длины стропильной ноги и сечения

К примеру расчет стропильной ноги будет сделать легче, если представить, что почти вся крыша состоит из треугольников. Имея длину стен строения, уклон ската или высоту конька, и воспользовавшись теоремой Пифагора, можно определить длину стропильной ноги от стены до конька. К полученному результату нужно будет прибавить величину свеса карниза. Иногда карнизный свес создают путем монтажа кобылок – досок для увеличения длины стропил. Длина кобылок также приплюсуется к длине стропил при просчете площади кровли – это необходимо для получения точного объема материала, необходимого для установки кровельного пирога.

Для того чтобы понять, какого сечения нужна доска или брус, нужно взять специальную таблицу стандартов, в которой будут указаны зависимости таких параметров как толщина, длина и шаг стропильной ноги.

Как правило, сечение стропил колеблется от 40×150 мм до 100×250 мм. Перед тем как определить длину стропил нужно учесть, что она зависит от уклона ската и длины пролета между противоположными стенами. Чем больше уклон ската, тем длиннее должны быть стропила, а значит и их сечение тоже должно быть достаточным для придания конструкции необходимой прочности. При таком подходе нагрузка от снежных осадков снизится, а шаг между стропилами также можно будет увеличить. Нужно помнить еще и о том, что чем меньше шаг будет между стропилами, тем большую нагрузку будет испытывать стропильная нога.

Несущая часть кровли должна быть достаточно жесткой для того, чтобы она не прогибалась вследствие нагрузок. Прогибы могут появляться, если во время проектирования были подобраны неправильные сечения элементов кровли и шаг монтажа стропил. Если оказалось, что прогиб появился после установки кровли, можно установить дополнительные подкосы для того, чтобы конструкция получилась более жесткой. При длине стропильной ноги более 4,5 м, без монтажа подкосов прогиб может появиться при использовании стропильных ног любого сечения. Это нужно учитывать в любом случае, определяя, как вычислить длину стропила.

В общем, определяясь с толщиной бруса, отталкиваются от общей нагрузки на кровлю. Чем он будет толще, тем крыша получится прочнее, и не нужно будет волноваться о том, что может возникнуть прогиб. Однако это ведет к увеличению общей массы стропильной системы, следовательно, нагрузки на всю конструкцию и фундамент будут выше.

При сооружении жилых домов шаг между стропилами составляет от 60 до 100 см и определяется:

• расчетной нагрузкой;
• сечением стропил;
• типом используемого кровельного покрытия;
• уклоном скатов;
• шириной слоя теплоизоляции.

Количество устанавливаемых стропильных ног зависит, в первую очередь, от шага их монтажа. Сначала определяют нужный шаг, после чего длину стены делят на полученное значение, плюсуют к результату единицу и округляют. Результатом деления длины стены на полученное число будет искомый нами шаг между стропилами

Учитывая необходимое количество стропил на одном скате нужно брать во внимание и расстояние между осями стропильных ног.

Влияние снеговой и ветровой нагрузки

Вес снега и воздействие ветра – существенные факторы при сборе нагрузок на стропила.

Помимо распределения снеговых масс по поверхности крыши (см. схему выше), необходимо учитывать среднестатистический снеговой покров по регионам. Выбирая известное значение, его добавляют к общей распределенной нагрузке.

При этом среднегодовое количество осадков влияет не просто на детали конструкции крыши, но и на саму ее форму. Подробнее о правилах выбора уклона крыши в зависимости от снеговой и ветровой нагрузки в нашей статье.

Для большинства регионов РФ нормальным считается угол наклона ската от 5 до 50 градусов, при этом малоуклонные (5…15 градусов) крыши предпочтительны для многоэтажных жилых домов с очень качественной гидроизоляцией, а для частных построек обычно выбирается угол 20…40 градусов.
