Расчет теплых водяных полов

Расчеты

Итак, переходим к основному вопросу нашей статьи: как рассчитать теплый пол?

• В первую очередь необходимо рассчитать длину трубы, которая будет использована в системе отопления. Для этого есть специальная простая формула, где отапливаемая площадь помещения делится на шаг, который умножается на константу – 1,1. Что это за показатель 1,1? По сути, это расходы трубы на повороты контура.
• Второй – определяем мощность теплого пола. Так как все расчеты проводятся относительно полезной площади обогрева, то перед тем как приступить к этим расчетам, необходимо обозначить эту полезную площадь. По сути, это пол, на котором не будет стоять мебель и другие элементы декора. С электрическими теплыми полами такая площадь определяется как 70% пропорция к общей площади помещения.

А вот теперь возвращаемся к нашему первому определению, в качестве какого источника тепла теплый пол будет использован вами (в качестве основного или вспомогательного)? Если он будет являться основной системой отопления, то для расчета используется удельная мощность, равная 150-180 Вт/м². Если как вспомогательная система, тогда 110-140 Вт/м².

Тип укладки контура

Но и это еще не все. Большое значение имеет и тип помещения, где устанавливается теплый пол. Внизу расположена таблица, где нами показаны помещения и рекомендуемые в них теплые полы относительно используемой мощности.

Помещение	Мощность теплого пола, Вт/м²
Жилые комнаты	110-150
Ванная	140-150
Балкон или лоджия (присоединенные)	140-180

Зависимость получается прямая: чем ниже теплоизоляционные качества помещения, тем большей мощности в нем должны укладываться теплые полы. Необходимо добавить сюда и наличие дополнительного источника тепла. К примеру, на кухне можно устанавливать теплые полы из расчета 110-120 Вт/м². Правда, надо заметить, что все показатели мощности, приведенные в таблицы, даны с определенным запасом в размере до 25%. И еще не стоит забывать об этажности расположения квартир, если дело касается электрических теплых полов в городских квартирах. Если это первый этаж, то стоит добавить ко всем цифровым показателям процентов пятнадцать. Особенно, если в многоквартирном доме нет отапливаемого подвала.

Схема расположения контуров

Пример расчета

Давайте рассмотрим небольшой пример, как можно правильно рассчитать мощность водяного теплого пола, уложенного на кухне площадью 15 м². Будем считать, что кухня находится в частном доме, чтобы не противоречить утверждению специалистов – водяные теплые полы в городских квартирах, где используются централизованные сети отопления, не устанавливаются.

Итак, в первую очередь определяется полезная площадь. Из общей площади вычитаются размеры холодильника, варочной плиты, раковины и различной мебели. Пусть приблизительно это будет 5 м².

Общие тепловые потери по-любому будут рассчитываться с учетом общей площади пола, то есть 15 кв.м. Если брать стандартную теплоотдачу любой системы отопления, а это 100 Вт на 1 м², то можно получить, что теплопотери нашей кухни составляют 1500 Вт. Вот такую мощность должен вырабатывать теплый пол. Добавляем сюда коэффициент запаса, который варьируется в пределах 1,2-1.3. Возьмем минимальный, поэтому теплопотери составляют 1800 Вт.

Теплый пол на кухне

Теперь высчитываем длину контура. Эта формула нам известна, о ней было написано выше. Для нее необходима полезная площадь – 10 м², шаг укладки – выбираем, к примеру, 20 см, и дополнительный коэффициент 1,1. В конечном итоге получаем – 45 м.

Теперь, чтобы определить максимальную мощность самого теплого пола, надо общие теплопотери помещения разделить на полезную площадь: 1800:10=180 Вт/м². Если уменьшить шаг укладки, то можно снизить удельную мощность контура. При увеличении полезной площади также увеличивается и мощность. Варьируя различными размерными показателями, можно изменять чисто технические характеристики системы отопления. А от этого будет зависеть и стоимость самой конструкции.

Применение герметика на основе силикона

Есть разные виды герметиков, а самым распространенным является силиконовый. Он обладает отличными свойствами и прекрасно подходит для заделки швов в ванных комнатах. Бывает он двух типов: кислотным, применяемым только для металлов, которые не ржавеют, и нейтральным, используемым для любых поверхностей. Именно нейтральный герметик чаще и выбирается для ванных. Среди достоинств силиконовых герметиков можно выделить:

• высокую степень прочности;
• отличную эластичность;
• хорошую сопротивляемость к температурным скачкам;
• прекрасные водоотталкивающие характеристики;
• большой срок службы.

Как не совершить ошибку

При использовании калькулятора теплого пола водяного, многие допускают несущественные, но все же ошибки, которые в любом случае повлияют на результат.

Чего стоит ожидать:

• расчётная часть так же состоит из дымохода, если таковой имеется;
• для подобных полов берется труба, длина которой не превышает 115 м;
• калькулятор расчета включает в себя показатели расстояния между устройством и стеной (15 см);
• если был использован способ раскладки, при которой обогрев нескольких помещений будет производиться единой системой, то длина контура не должна быть разной (имеющаяся разница не более 15 м);
• от расстояния между ветками будет зависеть температурный режим в комнате, а так же от региона его использования.

Требования к трубам

Трубы, используемые в данной системе, должны отвечать следующим требованиям:

1. Выполнение из химически инертного, термостойкого материала, защищенного от коррозии и не склонного к образованию известковых отложений. Строительными нормами и правилами категорически запрещено использование стальных водопроводных и газопроводных труб. Лучше всего подходят пластик, металлопластик, алюминий и медь.
2. Стойкость к внешним воздействиям. От этого показателя зависит надежность и срок службы заливаемого бетоном контура.
3. Прочность. Данный критерий необходимо четко соблюдать, так как теплоноситель и стяжка оказывают немалое давление на конструкцию.
4. Достаточная длина. Именно она характеризует надежность контура и является лучшей профилактикой протечек.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;

• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;

• длина труб равна 85 м;

• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;

• L – метраж длины изделия;

• p – давление насоса;

• G – расход воды, которая циркулирует в трубах (описывается в документации);

• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;

• шаг 20 см подходит для 16 м2;

• шаг 25 см – 20 м2;

• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Конкретный пример расчета отопительной ветки

Предположим, что требуется определить параметры теплового контура для дома площадью 60 квадратных метров.

Для расчета понадобятся следующие данные и характеристики:

• габариты помещения: высота – 2,7 м, длина и ширина – 10 и 6 м соответственно;
• в доме 5 металлопластиковых окна по 2 кв. м;
• внешние стены – газобетон, толщина – 50 см, Кт=0,20 Вт/мК;
• дополнительное утепление стен – пеноплистирол 5 см, Кт=0,041 Вт/мК;
• материал потолочного перекрытия – ж/б плита, толщина – 20 см, Кт=1,69 Вт/мК;
• утепление чердака – плиты пенополистирола толщиной 5 см;
• габариты входной двери – 0,9*2,05 м, теплоизоляция – пенополиуретан, слой – 10 см, Кт=0,035 Вт/мК.

Далее рассмотрим пошаговый пример выполнения расчета.

Шаг 1 — расчет теплопотерь через конструктивные элементы

Термическое сопротивление стеновых материалов:

• газобетон: R1=0,5/0,20=2,5 кв.м*К/Вт;
• пенополистирол: R2=0.05/0.041=1.22 кв.м*К/Вт.

Термосопротивление стены в целом составляет: 2,5+1,22=3,57 кв. м*К/Вт. Среднюю температуру в доме принимаем за +23 °C, минимальную на улице 25 °C со знаком минус. Разница показателей – 48 °C.

Вычисление общей площади стены: S1=2,7*10*2+2,7*6*2=86,4 кв. м. От полученного показателя необходимо отнять величину окон и двери: S2=86,4-10-1,85=74,55 кв. м.

Подставляя полученные показатели в формулу, получим стеновые теплопотери: Qc=74,55/3,57*48=1002 Вт

По аналогии рассчитываются тепловые издержки через окна, дверь и потолок. Для оценки энергетических потерь через чердак учитывают теплопроводность материала перекрытия и утеплителя

Итоговое термическое сопротивление потолка равно: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Теплопотери составят: Qп=60/1,338*48=2152 Вт.

Rо=0,56*0,1+0,5*0,9=0,56 кв.м*К/Вт. Здесь 0,1 и 0,9 – доля каждого материала в оконной конструкции.

Теплопотери окна: Qо=10/0,56*48=857 Вт.

С учетом теплоизоляции двери ее тепловое сопротивление составит: Rд=0,1/0,035=2,86 кв. м*К/Вт. Qд=(0,9*2,05)/2,86*48=31 Вт.

Итого теплопотери через ограждающие элементы равны: 1002+2152+857+31=4042 Вт. Результат надо увеличить на 10%: 4042*1,1=4446 Вт.

Шаг 2 — тепло на обогрев + общие теплопотери

Сначала вычислим расход тепла на обогрев поступающего воздуха. Объем помещения: 2,7*10*6=162 куб. м. Соответственно вентиляционные теплопотери составят: (162*1/3600)*1005*1,19*48=2583 Вт.

По данным параметрам помещения, суммарные тепловые издержки составят: Q=4446+2583=7029 Вт.

Шаг 3 — необходимая мощность теплового контура

Рассчитываем оптимальную мощность контура, необходимую для возмещения теплопотерь: N=1.2*7029=8435 Вт.

Далее: q=N/S=8435/60=141 Вт/кв.м.

Исходя из требуемой производительности системы отопления и активной площади помещения, можно определить плотность потока тепла на 1 кв. м

Шаг 4 — определение шага укладки и длины контура

Полученное значение сравниваем с графиком зависимости. Если температура теплоносителя в системе составляет 40 °C, то подойдет контур с параметрами: шаг – 100 мм, диаметр – 20 мм.

Если в магистрали циркулирует вода, разогретая до 50 °C, то интервал между ветками можно увеличить до 15 см и использовать трубу сечением 16 мм.

Считаем длину контура: L=60/0,15*1,1=440 м.

Отдельно необходимо учесть расстояние от коллекторов до тепловой системы.

Устройство водяного тёплого пола в доме

Теплоноситель в полу монтируется в виде одинарной или двойной змейки, спирали. От выбора расположения контура зависит общая длина трубы. Идеальный вариант – одинаковые по размерам витки. Однако на практике создать равномерные петли сложно и нецелесообразно.

Когда пол делают во всём доме, учитывают параметры помещений. В санузле, ванной, прихожей, которые занимают меньшую площадь по сравнению с гостиной, спальней или другими комнатами большие по длине витки создавать сложно. Для их обогрева не требуется много труб. Длина их может быть ограниченной несколькими метрами.

Некоторые рачительные хозяева при устройстве водяного контура обходят эти помещения стороной. Это экономит материалы, трудозатраты и время. В малгабаритных помещениях монтировать тёплый пол труднее, чем в просторных.

Если ситема обходит такие закутки, важно правильно высчитать максимальные параметры давления в системе. Для этого используют балансировочную арматуру. Она предназначена для уравнивания потери давления по разным контурам

Она предназначена для уравнивания потери давления по разным контурам.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

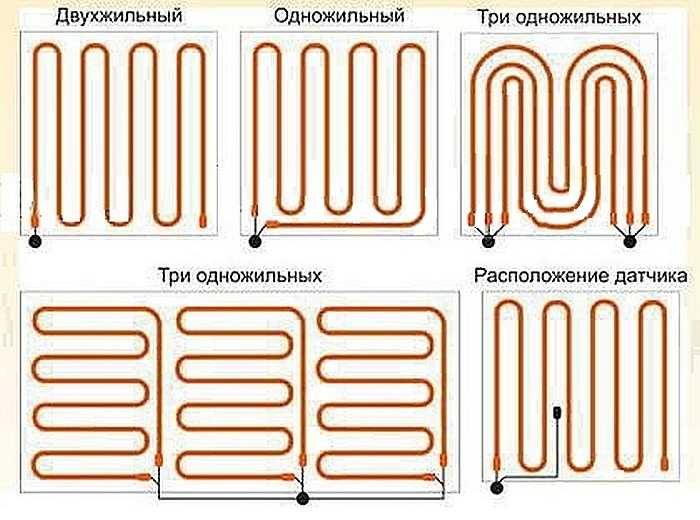

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

• Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
• Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
• Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
• Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как определить оптимальную температуру помещения

В данном случае особых сложностей не возникает. Для ориентации можно использовать рекомендованные значения, или придумать свои. Причем обязательно учитывается напольное покрытие.

Пол жилого помещения должен нагреваться до 29 градусов. При расстоянии от внешних стен более полуметра, температура пола должен достигать 35 градусов. Если в помещении постоянно высокая влажность, нужно будет нагреть половую поверхность до 33 градусов.

Если в доме положен деревянный паркет, пол нельзя нагревать выше 27 градусов, так как паркет может испортиться.

Ковролин способен задерживать тепло, он дает возможность увеличить температуру примерно на 4–5 градусов.

Особенности электрических напольных систем

Технология подготовки и раскладки электронагревательных элементов отличаются от устройства водяных контуров и зависит от типа выбранных нагревательных элементов:

• резистивные кабели, углеродные стержни и кабельные маты допускается укладывать «сухим» (прямо под покрытие) и «мокрым» способом (под стяжку либо плиточный клей);
• карбоновые инфракрасные пленки, показанные на фото, лучше использовать в качестве подложки под покрытие без заливки стяжки, хотя некоторые производители допускают укладку под кафельную плитку.

Электронагревательным элементам присущи 3 особенности:

• равномерная теплоотдача по всей длине;
• интенсивностью нагрева и температурой поверхности управляет терморегулятор, ориентирующийся на показания датчиков;
• нетерпимость к перегреву.

Последнее свойство – самое неприятное. Если на участке контура заставить полы мебелью без ножек или стационарной бытовой техникой, нарушится теплообмен с окружающим воздухом. Кабельные и пленочные системы станут перегреваться и прослужат недолго. Все нюансы данной проблемы освещены в очередном видео:

Саморегулирующиеся стержни спокойно переносят подобные вещи, но здесь начинает влиять другой фактор – покупать и закладывать дорогие карбоновые нагреватели под мебель нерационально.

Полимерные трубы

В этом разряде можно сделать разделение на трубы из полипропилена и на изделия, основным материалом в которых выступает полиэтилен той или иной степени обработки.

Полипропиленовые трубы

О них уже разговор шел выше, но все же стоит несколько заострить внимание. Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления. Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки

Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока

Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока

Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления. Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока.

Полипропиленовые трубы обладают массой достоинств, но для контура «теплого пола» не подойдут

Но вот для контура уже придётся искать иное решение.

• Форма выпуска таких труб – короткие (в масштабах длин контуров теплого пола) отрезки.
• Труба обладает очень алой пластичностью, то есть изогнуть ее даже под сравнительно большим радиусом – невозможно, не говоря уже об укладке петель контура. То есть в любом случае нельзя избежать сварных стыков, о недопустимости которых уже говорилось.
• Теплопроводность материала – невысока, то есть должного теплообмена между теплоносителем и тощей пола обеспечиваться не будет, и общая эффективность системы будет низкой.
• Трубы из полипропилена выделяются на общем фоне самыми высокими показателями термического линейного расширения. Даже армированные, предназначенные для горячей воды, на длинных участках потребуют установки компенсаторных петель. В теплом полу, залитом стяжкой, такое выполнить невозможно, и стенки труб будут повергаться значительным внутренним напряжениям, что, безусловно, скажется на их долговечности.

Одним словом, что бы кто ни говорил, применять такие трубы для контуров теплого пола – совершенно неоправданное ни с каких точек зрения решение.

Трубы на основе полиэтилена

Уместным, наверное, сразу будет сделать очень важную оговорку. Дело в том, что если проанализировать большинство публикаций, посвященных этой проблеме, то можно прийти к не совсем правильному выводу. Очень часто делается градация всех гибких труб, подходящих для системы «тёплых полов», на изготовленные из сшитого полиэтилена и на металлопластиковые. Невольно возникает стойкая ассоциация, что полиэтилен – он сам по себе, а для металлопласта применяется какой-то иной полимер.

Поэтому и в этой статье попробуем придерживаться такой же классификации – основанной, в первую очередь, на исходном материале изготовления труб.

Для начала, наверное, стоит все же получить определенное понятие, что же скрывается под загадочным названием «сшитый полиэтилен»

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Как самостоятельно рассчитываются отдельные элементы отопительной системы

Для начала представим вашему вниманию простую и понятную схему – рисунок, на которой изображено расположение водяных контуров в жилых помещениях.

Рассчитывать мощность следует начинать с элементарных, простых шагов. План расположения водяного отопительного контура станет основной для последующих расчетов. На схеме обычно указывается так же расположение оконных и дверных проемов.

Такие схемы выполняются на миллиметровой бумаге, в масштабе 10 мм соответствует 0,5 м.

Для определения полезной отапливаемой площади следует отталкиваться от шага. Обычно применяются следующие соотношения:

• при шаге 15 см – полезная площадь не должна превышать 12 кв. метров;
• при шаге 20 см – не более 16 м2;
• при шаге 25 см —  не более 20 м2;
• шаг в 30 см позволяет эффективно отапливать помещение площадью в 25 м2.

Если площадь меньше рекомендуемых параметров, контуры лучше оставлять целым.

Как выбрать диаметр труб?

Это, правда, не есть расчёт длины трубы тёплого пола, но всё равно нужно, не писать же отдельную статью…

У нас испульзуются два вида труб:

1 — для соединения коллектора тёплого пола с котлом;

2 — для петель тёплого пола.

Для удобства снова сведу всё в таблицу:

Кол-во веток тёплого пола	Циркуляц. насос	Диаметр МП труб «котёл- коллектор»	Диаметр ПП труб «котёл-коллектор»	Диаметр МП труб ТП
до 8	25/60	26	32	16
до 16	25/80	32	40	16

Напомню: диаметр ПП (полипропиленовых) и МП (металлопластиковых) труб считается по наружному диаметру (простите за тавтологию).

Теперь ваша задача провернуть расчёт длины трубы тёплого пола и подогнать свой проект до состояния, как в данной статье. А в следующей продолжим.

расчёт длины трубы тёплого пола

Расчет мощности водяного теплого пола

Его начинают так же, как и в предыдущей методике – с подготовки миллиметровой бумаги, только в этом случае на нее необходимо нанести не только контуры, но и расположение окон и дверей. Масштабирование прорисовки: 0,5 метра = 1 см.

Для этого стоит учесть несколько условий:

• Трубы должны обязательно располагаться вдоль окон, чтобы предупредить существенные теплопотери сквозь них.
• Максимальная площадь для обустройства теплого пола не должна превышать 20 м2. Если помещение больше, тогда его разбивают на 2 и более частей, и для каждой из них рассчитывают отдельный контур.
• Необходимо выдержать обязательную величину от стен к первой ветке контура в 25 см.

На выбор диметра труб будет влиять их расположение друг относительно друга, причем оно не должно превышать 50 см. Величина теплоотдачи на 1 м2 равная 50 Вт достигается при шаге труб в 30 см, если при расчете она получается больше, то необходимо уменьшать шаг труб.

Определить количество труб достаточно просто: предварительно измерить их протяженность, а затем умножить ее на масштабный коэффициент, к полученной длине добавить 2 м для подвода контура к стояку. Учитывая, что допустимая длина труб находится в пределах от 100 до 120 м, нужно общую длину разделить на выбранную протяженность одной трубы.

Параметр подложки под теплый пол определяется исходя из площади комнаты, которая получается после умножения длины и ширины помещения. В случае если комната имеет сложную конфигурацию для получения точного результата, его необходимо разбить на сегменты и рассчитать площадь каждого из них.

В итоге

В заключении можно сказать о том, что каждый технический нюанс, параметр  является важным для точности расчетов. Перед тем как приступать к закупке оборудования и расходных материалов, сделайте нехитрые расчеты. Это можно сделать вручную, самостоятельно или прибегнув к помощи электронного калькулятора.

Важно для себя усвоить простую истину, какой теплый пол вам нужен, как основная система отопления или как вспомогательное средство обогрева

Берите во внимание мощность источника тепла, площадь помещений, необходимые температурные параметры. Все перечисленные данные и другие, технологические параметры помогут вам с высокой точностью получить готовые расчетные данные, на которые вы сможете опираться при монтаже теплого пола у себя дома
