Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Схема деревянных наслонных стропил с упором на два прогона для вальмовой крыши

Чертеж стропильной системы вальмовой крыши с эркером

Схема с размерами стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

• пароизоляционное покрытие – металлизированная трехслойная пленка;
• утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
• гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
• контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

Материалы и расчеты

Создать систему стропил для кровли вальмового типа можно как из дерева, так и из металла. Для самостоятельной работы дерево предпочтительней, так как делать что-либо из него гораздо проще. Хороший вариант – сосна. Она легкая, прочная и имеет невысокую стоимость.

Если стропильная система создается из металла, то важно брать оцинкованный вариант, который будет способен противостоять коррозии и прослужит очень много лет, а также сможет выдерживать большие нагрузки. Стропильная система вальмовой крыши

Стропильная система вальмовой крыши

Самое сложное в создании вальмовой крыши – это правильный ее расчет

Важно учесть не только размеры дома, но и ветровую нагрузку в регионе, количество осадков в течение года, тип материала, из которого будет изготавливаться крыша, а также необходимость установки дополнительных элементов, выполнения работ по утеплению и т. д

Расчет в любом случае производится по определенным формулам

И здесь важно учитывать оптимальный уклон крыши. Его можно подобрать, ориентируясь по таблице

Уклон поможет сориентироваться и в отношении заложения стропил.

Зависимость уклона кровли для различных кровельных материалов

Таблица – угол наклона крыши в зависимости от кровельного материала

Расстояние между стропилами можно посмотреть на таблице ниже.

Расчет сечения стропил

Заложение стропил и соотношение между их длиной можно рассчитать, используя коэффициенты в таблице ниже.

Таблица коэффициентов для расчета

Итак, используемые формулы для расчета вальмовой крыши следующие:

Н = D*tan a / 2, где Н – это высота конька, D – ширина дома, а – это угол наклона ската;

Определение высоты конька вальмовой крыши

L = l – D, где L – длина конька, l – длина строения, D – ширина дома;

Классическое расположение конькового прогона

• L c = H2+d2, где L c – длина центральных стропил. Точно так же рассчитываются и рядовые стропила;
• ∆L = k/cos a, где ∆L – нужная длина удлинения стропилины для свеса;

Расчет длины удлинения стропила

B = 900 – a, где b – уклон рядовых элементов;

Подрезка стропильных ног для соединения в коньковой части

LД = √(L2 + d2) , где LД – длина вальномых стропилин по диагонали;

Прямой треугольник с гипотенузой

L1 = 2/3L и L2 = 1/3L, где L1 и L2- длина нарожников (первого короткого и второго короткого);

Боковая проекция углового участка

площадь крыши можно посчитать как ∑L * (2В + 4k).

Схема для расчета площади вальмовой крыши

Результатом всех расчетов может стать подробный чертеж вальмовой крыши с указанием всех размеров и параметров, которые нужно будет просто переносить на материал для кровли. Кстати, основываясь на этих расчетах, как раз и получится подсчитать, сколько чего нужно покупать для того, чтобы самостоятельно сделать такую крышу.

Калькулятор стройматериалов для строительства дома с вальмовой крышей

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?

1. Высоту подъема.
2. Длину (уточненную) конькового бруса.
3. Площадь рассчитываемой вальмовой крыши.
4. Ориентировочный вес материала кровли.
5. Количество рулонов кровли.
6. Нагрузку на проектируемую стропильную систему дома.
7. Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
8. Сечение, найденный вес стропил с указанием необходимого объема бруса.
9. Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.

Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.

Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.

Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.

При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.

Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.

Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.

Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).

Порядок расчета кровельного покрытия

Чтобы высчитать своими руками, сколько потребуется кровельного покрытия для вальмовой крыши, необходимо вспомнить школьную программу по геометрии. Дело в том, что форма скатов представляет два треугольника и две трапеции.

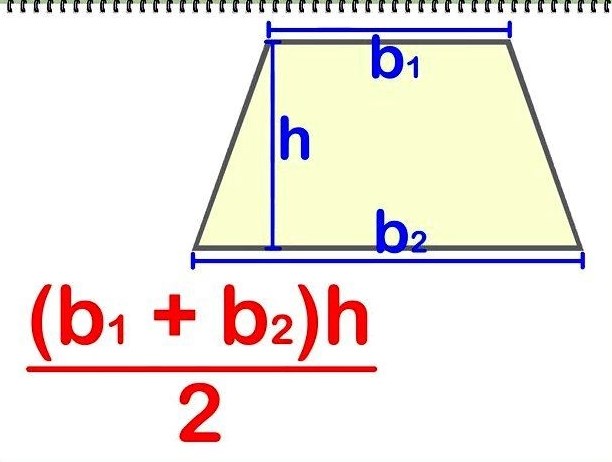

Измерив стороны трапециевидного ската, высчитывают его площадь по формуле: S=1/2(b1 +b2)h.

Следующим замеряют стороны треугольного ската и аналогично по формуле высчитывают его площадь: S=1/2 bh.

Так как треугольных и трапециевидных ската на вальмовой крыше два, то оба результата умножают на это же число. Теперь осталось сложить полученные результаты для выяснения общей площади кровли.

Однако делать своими руками расчет кровельного покрытия еще рано. Надо учесть дополнительные сооружения. Например, на свес придется добавить площади. Обычно его ширина колеблется от 300 до 500 мм.

А вот дополнительные сооружения на кровле уменьшают площадь покрытия. Это могут быть дымоходы, окна, балконы и т. д. При расчетах своими руками потребуется вычислить площадь каждого сооружения, и отнять результат от общей площади всех скатов.

Внимание
! Если в качестве выступающего сооружения имеется, например, только один дымоход или вентиляционная труба, их в расчет не берут

Надо учесть, что из-за непрямоугольной формы скатов крыши получится много отходов кровельного материала, что требует к готовому результату добавить 20%.

Что купить

Конструкция такой кровли

Как уже говорилось, такая крыша имеет сложную конструкцию. И в первую очередь сложность заключается в том, что кровля имеет массу узлов крепления, составных частей, смонтировать которые в единую систему человеку без опыта будет крайне сложно. В конструкцию вальмовой кровли входят следующие элементы.

1. Мауэрлат как основа и опора для всей системы. Он изготавливается, как правило, из мощного бруса, имеющего сечение 10х10 или 15х15 см. Мауэрлат помогает равномерно распределить вес всей кровли по периметру строения. И именно к нему прикрепляют в процессе строительства и стропильные ноги.

2. Лежня – родственница мауэрлата, которая монтируется на внутренних перегородках и имеет такую же функцию, как и ее собрат. Также изготавливается из бруса, обычно – сечением 10х10 см.
3. Коньковый прогон представляет собой опорный брус для верхних частей стропилин. Под ним устанавливаются вертикальные опорные стойки.
4. Стропила диагонально ориентированные в количестве четырех штук помогают сформировать как раз вальмовые скаты. Такие стропила фиксируются так, чтобы они продолжали конек, но при этом расходились в сторону углов дома. Фиксация производится на коньке и мауэрлате. Они должны быть очень прочными и толстыми, так как на них оказывается большая нагрузка. Это очень длинные стропила.
5. Рядовые стропильные ноги держат на себе скаты трапециевидной формы. Как правило, изготавливаются из доски сечением 5х15 или 10х15 см. Сверху они фиксируются на коньке, а снизу – на мауэрлате. Расстояние между соседними ногами – от 60 до 120 см.

6. Есть еще и укороченные стропила – нарожники, – которые крепятся к мауэрлату и диагональным стропилам. Между соседними нарожниками устанавливается расстояние 70-80 см. Они не испытывают сильную нагрузку, но незаменимы при создании вальмовой кровли. Монтируются нарожники или посредством врубки, или путем установки опорных брусков доя полуног.

7. Стойки, выполняющие роль опор, изготавливают из бруса и устанавливают на лежень. Их цель – поддерживать стропильные ноги либо конек в середине.
8. Между элементами каждой пары стропил устанавливаются затяжки, которые выполняют роль горизонтальных перемычек. Они помогают притянуть стропила друг к другу и уменьшить нагрузку на стены. Затяжка в области конька называется ригелем, а ту, что находится ниже, можно использовать в качестве балки перекрытия.
9. Подстропильные ноги или подкосы устанавливаются под определенным углом к самим стропилам и помогают им не прогибаться под своим весом.

10. Вертикальные подпорки или шпренгели нужны для поддержки диагонально расположенных стропилин. Они имеют форму перевернутой вверх ногами буквы Т. Основание шпренгеля должно быть перпендикулярно накосным стропилам.

Также вальмовая кровля, как и любой другой тип крыши, должна быть оснащена системой отведения воды. Могут быть установлены снегозадержатели и прочие дополнительные элементы.

Вальмовая крыша

Вальмовая крыша – преимущества и недостатки

Плюсы:

минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны;

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа;
• более высокая стоимость реализации проекта;
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
• невозможность устройства мансарды;
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Дизайн открытого типа

Виды вальмовых крыш

Перед тем как выполнять расчет, необходимо четко представлять, что в итоге должно получиться. Различают следующие разновидности рассматриваемой конструкций крыш.

Классическая вальмовая крыша

Классическая вальмовая кровля дома имеет 4 ската, два из которых трапециевидной, а два других — треугольной формы. Как уже было сказано выше, треугольные скаты, по-другому называемые вальмы послужили причиной происхождения наименования рассматриваемого вида крыш. Основными достоинствами данной конструкции является ее высокая надежность, функциональность, а также оригинальный и привлекательный внешний вид. К недостаткам можно отнести относительную конструктивную и технологическую сложность, а также дороговизну при строительстве.

Полувальмовая крыша

Отличается от классической разновидности тем, что вальмы, то есть треугольные скаты, имеют усеченную форму. Для полувальмовой крыши характерны отличные эксплуатационные показатели и привлекательный и очень интересный внешний вид. Однако, данный вид кровель является одним из самых конструктивно и технологически сложных, и дорогих.

Шатровая крыша

Достаточно популярная разновидность традиционной вальмовой крыши, отличающаяся от нее тем, что все четыре или более скатов треугольные, сходящиеся в одной точке. Венчает конструкцию не горизонтальный конек, а коньковый узел, находящиеся в верхней точке пирамиды, которую образуют скаты. Как правило, применяется в случае квадратного здания, или сооружения в форме равностороннего многоугольника.

Ломаная крыша

Еще одна крайне привлекательная внешне разновидность крыши дома. Для нее характерно то, что все скаты имеют различные размеры и форму. Недостаток аналогичен полувальмовой конструкции — сложность конструкции и технологии изготовления, а также дороговизна даже на фоне остальных недешевых разновидностей рассматриваемого типа кровель.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

Первая формула, которая понадобиться в расчетах – этоh = b / 2 * tanA. В данной формуле b– это ширина здания,A– это угол наклона ската,h– высота конька.

Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h2 + b2 / 2, обозначения аналогичны.Площадь всей крышинаходится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет площади
