Как рассчитать площадь воздуховода по формулам

Основная задача вентиляционной системы – улучшение микроклимата в помещении и очищение воздушных масс путём удаления отработанного воздуха наружу. Для качественной производительности в первую очередь необходимо выполнить проектные работы и рассчитать квадратуру воздуховодов. Во время планирования также будет определена форма труб, количество элементов, необходимых для соединения участков, размер сечения.

Расчёты можно выполнить двумя способами:

• самостоятельно при помощи формул;
• с помощью онлайн-калькулятора.

Первый случай − это самый сложный вариант, важно понимать все значения, которые используются в подсчётах. Для онлайн-калькулятора достаточно ввести исходные данные, программный комплекс самостоятельно выполнит все расчёты

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция. Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных.

Максимальная точность в подсчётах

Как посчитать площадь воздуховода прямоугольного сечения

Чтобы правильно рассчитать площадь изделия прямоугольного сечения, необходимо знать два параметра:

• наименьшее количество перемещаемых воздушных масс;
• скорость транспортировки воздуха.

А также ещё несколько параметров напрямую зависит от размеров сечения:

• чем больше сечение, тем с меньшим шумом двигаются потоки;
• соответственно, снижаются затраты на электрическую энергию.

С другой стороны,на такую систему потребуется больше материала, соответственно, и стоимость будет намного выше. Благодаря расчётной формуле можно определить фактическую площадь сечения воздуховода:

S = А × В / 100, где

А и В – соответственно, высота и ширина сечения.

Это не единственные формулы, с помощью которых можно рассчитать площадь сечения в виде прямоугольника

Важно анализировать данные и применять только максимально проверенные показатели

Воздуховод прямоугольного сечения практически незаметен над мебелью

Статья по теме:

Как рассчитать площадь сечения круглого воздуховода

Воздуховод с сечением в виде круга не вызывает сложности при монтаже и обладает отличной пропускной способностью воздушных потоков, так как внутреннее сопротивление сведено к минимуму. Выбирать форму коммуникаций следует из личных предпочтений потребителей и внешнего оформления помещения.

Фактическая площадь рассчитывается следующим образом:

S = π × D²/400, где:

• π – константа, равная 3,14;
• D – длина элемента.

Разработаны специальные методики, например, СНиПы, в которых сравнивают расчётные фактические площади с необходимыми показателями. С их помощью можно легко подобрать оптимальный размер коммуникации.

Во время проведения расчётов нужно учитывать следующие факторы:

• площадь сечения для прямых отрезков воздуховода следует рассчитывать отдельно;
• обязательно следует учитывать сопротивление, которое будет оказываться на воздушные массы во время их транспортировки;
• проектирование должно начинаться от центральной магистрали.

Если скорость транспортировки воздушного потока превышает требуемые значения, а это напрямую влияет на шум во время эксплуатации, необходимо дополнительно приобрести специальные шумоглушители или увеличить сечение фланцевого элемента центрального канала.

Изделие площади круглого сечения

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

• минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
• поверхности воздуховода должны быть устойчивы к коррозии;
• вес конструкции влияет на сложность монтажных работ и обслуживание;
• размер сечения воздуховода влияет на пропускную способность;
• все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

• относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
• низкая уязвимость для воздействия влаги и химических веществ;
• хорошая герметичность;
• простота в обслуживании;
• широкий диапазон рабочих температур;
• низкий уровень шума при работе;
• большой срок службы;
• эстетичный вид;
• экологичность;
• устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.

Основные преимущества гофрированных воздуховодов:

• срок службы — до 50 лет;
• допустимое нагревание поверхностей — до 250 °С;
• устойчивость к воздействию влаги и коррозии;
• относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

• быстрый монтаж;
• небольшой вес;
• отсутствие конденсата;
• низкий уровень шума;
• устойчивость к коррозии;
• удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Применение бытовых настенных кондиционеров

Видео

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Общество

Что такое воздуховод?

При выполнении измерений важно правильно подобрать приборы и методики, а также соблюдать процедуры выполнения замеров. Чаще всего применяются следующие виды контрольно-измерительных приборов:. Чаще всего применяются следующие виды контрольно-измерительных приборов:

Чаще всего применяются следующие виды контрольно-измерительных приборов:

• ультразвуковой ЗD анемометр – выполняет измерения на основе изменения частоты звука между заданными точками;

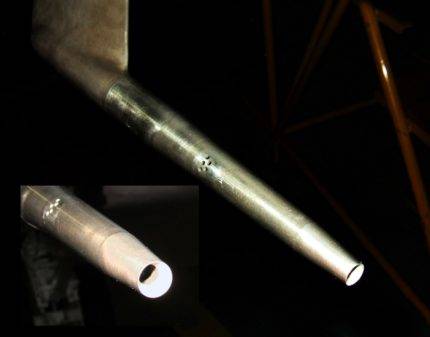

• трубка Пито – фиксирует разницу между статическим и полным давлением;
• термоанемометр – определяет скорость потока на основе скорости снижения температуры сенсора.
• крыльчатый анемометр – выполняет измерения на основе изменения скорости вращения крыльчатки.
• болометр – определяет расход воздуха за счет концентрации потока в точке замера, сечение при этом устанавливается предварительно.

Многие приборы в этом списке довольно дорогие и редкие. Их можно арендовать и провести замеры самостоятельно, но лучше вызвать опытного инженера-наладчика, который знает все нюансы выполнения измерительных работ.

Трубка Пито применяется в комплекте с датчиками. Это простой в использовании прибор. Трубка выводится открытым концом навстречу потоку воздуха, а другой её конец присоединяется к манометру

Измерение скорости необходимо не только для выполнения расчетов, но также для контроля гигиенических параметров воздуха в помещении. В течение некоторого промежутка времени неизбежно происходит загрязнение вентиляционных каналов и воздуховодов.

В таких случаях соединения могут разгерметизироваться, производительность оборудования снижается. Кроме того, замеры необходимы при плановом обслуживании, чистке и ремонте системы вентиляции.

При выполнении измерений нужно соблюдать ряд правил. Во-первых, скорость воздуха регламентируется строительным нормами и стандартами. Необходимо ориентироваться на эти значения.

Допускаются небольшие отклонения от этих параметров при наличии особых технических обстоятельств. Например, при установке оборудования, выполнении ремонтных работ и т.д.

Превышение этих норм говорит о недочетах системы вентиляции. Скорость воздуха не должна оказывать никакого влияния на эти показатели.

На этапе пусконаладки обязательно нужно выполнить замеры объемного расхода воздуха в системе вентиляции и кондиционирования. Это обеспечит возможность качественной настройки системы и её бесперебойной работы.

Такие замеры выполняются непосредственно в воздуховоде или на входной решетке. Существует несколько несложных методик.

Расчет системы вентиляции

При установке системы вентиляции нужно определить, сколько воздуха необходимо выводить из помещения и подавать. В профессиональной сфере это называется воздухообменом.

В зависимости от этого показателя устанавливаются трубопроводы вентиляционной системы различных размеров.

Существует несколько способов расчета воздухообмена, учитывающих теплообмен, загрязнения и другие параметры. Для использования таких методов нужны специальные знания.

Наиболее простым способом является расчет по кратностям. Все параметры, необходимые для вычислений, указаны в СНиП и ГОСТ.

Кратность – это параметр, показывающий, сколько раз произошла смена воздуха в помещении за 1 час. Например, кратность, равная 2 означает, что весь отработанный воздух ушел, а на его место пришел свежий, и такая замена произошла 2 раза за 1 час.

Каждый тип помещения имеет свой показатель кратности, который указан в таблицах СНиП и ГОСТ.

Воздухообмен вычисляется по формуле:

L = n × V (м3/ч)

n – кратность (/ч);

V – объем помещения (м3).

Если нет возможности получить показатель кратности для данного помещения, можно воспользоваться требованиями СНиП к минимальному расходу наружного воздуха на 1 человека (м3/час) (ссылка).

Для жилых помещений площадью до 20 м2 воздухообмен составит 1 м3/ч на 1 м2.

После вычисления воздухообмена необходимо определиться со значением скорости потока воздуха в канале вентиляции. В вентиляционных системах естественного типа средняя скорость составляет 1 м/с и может достигать 2 м/с в магистральном воздуховоде.

В системе принудительной вентиляции скорость значительно больше и зависит от мощности вентилятора.

Существуют нормативы по скорости воздуха для разных участков системы принудительной вентиляции:

Важно знать! Большая скорость воздуха в канале вызывает шум, который может доставлять дискомфорт.

На основе воздухообмена и скорости воздушного потока определяется важная характеристика канала вентиляции – размер сечения.

Формула расчёта площади воздуховодов

Площадь воздуховодов определяется путём перемножения периметра сечения воздуховода на длину воздуховода:

S = П·L, где П и L — соответственно, периметр и длина воздуховода в метрах.

Важно помнить о размерности величин в формуле, приведённой выше. Обычно сечение воздуховода задаётся в миллиметрах (например, диаметр 250 или сечение 500×250), а длина — в метрах (например, 5 метров)

Но в формулу необходимо подставлять все величины, выраженные в метрах. Причем, предварительно следует вычислить длину периметра сечения воздуховода.

Для упрощения задачи по расчету площади воздуховодов применяют готовые формулы для круглых и прямоугольных воздуховодов.

Какие данные нужны для расчёта эксплуатационных характеристик воздуховодов?

Зачем нужен расчет диаметров воздухопроводов

Промышленная вентиляция проектируется с учетом нескольких фактов, на все существенное влияние оказывает сечение воздухопроводов.

Кратность обмена воздуха

Во время расчетов принимаются во внимание особенности технологии, химический состав выделяемых вредных соединений, и габариты помещения.
Шумность. Системы вентиляции не должны ухудшать условия труда по параметру шумности

Сечение и толщина подбирается таким образом, чтобы минимизировать шум воздушных потоков.
Эффективность общей системы вентиляции. К одному магистральному воздухопроводу могут присоединяться несколько помещений. В каждом из них должны выдерживаться свои параметры вентиляции, а это во многом зависит от правильности выбора диаметров. Они выбираются с таким расчетом, чтобы размеры и возможности одного общего вентилятора могли обеспечивать регламентируемые режимы системы.
Экономичность. Чем меньше размеры потерь энергии в воздуховодах, тем ниже потребление электрической энергии. Одновременно нужно принимать во внимание стоимость оборудования, выбирать экономически обоснованные габариты элементов.

Эффективная и экономичная система вентиляции требует сложных предварительных расчетов, заниматься этим могут только специалисты с высшим образованием. В настоящее время для промышленной вентиляции чаще всего используются пластиковые воздуховоды, они отвечают всем современным требованиям, дают возможность уменьшить не только габариты и себестоимость вентиляционной системы, но и затраты на ее обслуживание.

Пластиковая промышленная вентиляция

Это интересно: Гофра для вытяжки — простота монтажа и удобство в использовании

Литература

Нужно ли ориентироваться на СНиП?

Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.

В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.

Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.

Этап первый

Сюда входит аэродинамический расчёт механических систем кондиционирования или вентиляции, который включает ряд последовательных операций.Составляется схема в аксонометрии, которая включает вентиляцию: как приточную, так и вытяжную, и подготавливается к расчёту.

Размеры площади сечений воздуховодов определяются в зависимости от их типа: круглого или прямоугольного.

Формирование схемы

Схема составляется в аксонометрии с масштабом 1:100. На ней указываются пункты с расположенными вентиляционными устройствами и потреблением воздуха, проходящего через них.

Выстраивая магистраль, следует обратить внимание на то какая система проектируется: приточная или вытяжная

Приточная

Здесь линия расчёта выстраивается от самого удалённого распределителя воздуха с наибольшим потреблением. Она проходит через такие приточные элементы, как воздуховоды и вентиляционная установка вплоть до места где происходит забор воздуха. Если же система должна обслуживать несколько этажей, то распределитель воздуха располагают на последнем.

Вытяжная

Строится линия от самого удалённого вытяжного устройства, максимально расходующего воздушный поток, через магистраль до установки вытяжки и дальше до шахты, через которую осуществляется выброс воздуха.

Если планируется вентиляция для нескольких уровней и установка вытяжки располагается на кровле или чердаке, то линия расчёта должна начинаться с воздухораспределительного устройства самого нижнего этажа или подвала, который тоже входит в систему. Если установка вытяжки находится в подвальном помещении, то от воздухораспределительного устройства последнего этажа.

Вся линия расчёта разбивается на отрезки, каждый из них представляет собой участок воздуховода со следующими характеристиками:

• воздуховод единого размера сечения;
• из одного материала;
• с постоянным потреблением воздуха.

Следующим шагом является нумерация отрезков. Начинается она с наиболее удалённого вытяжного устройства или распределителя воздуха, каждому присваивается отдельный номер. Основное направление – магистраль выделяется жирной линией.

Далее, на основе аксонометрической схемы для каждого отрезка определяется его протяжённость с учётом масштаба и потребления воздуха. Последний представляет собой сумму всех величин потребляемого воздушного потока, протекающего через ответвления, которые примыкают к магистрали. Значение показателя, который получается в результате последовательного суммирования, должно постепенно возрастать.

Определение размерных величин сечений воздуховодов

Производится исходя из таких показателей, как:

• потребление воздуха на отрезке;
• нормативные рекомендуемые значения скорости движения воздушного потока составляют: на магистралях — 6м/с, на шахтах где происходит забор воздуха – 5м/с.

Рассчитывается предварительное размерная величина воздуховода на отрезке, которая приводится к ближайшему стандартному. Если выбирается прямоугольный воздуховод, то значения подбираются на основе размеров сторон, отношение между которыми составляет не более чем 1 к 3.

Фотогалерея

Как правильно выбрать сплит-систему

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Этап первый

Сюда входит аэродинамический расчёт механических систем кондиционирования или вентиляции, который включает ряд последовательных операций.Составляется схема в аксонометрии, которая включает вентиляцию: как приточную, так и вытяжную, и подготавливается к расчёту.

Размеры площади сечений воздуховодов определяются в зависимости от их типа: круглого или прямоугольного.

Формирование схемы

Схема составляется в аксонометрии с масштабом 1:100. На ней указываются пункты с расположенными вентиляционными устройствами и потреблением воздуха, проходящего через них.

Выстраивая магистраль, следует обратить внимание на то какая система проектируется: приточная или вытяжная

Приточная

Здесь линия расчёта выстраивается от самого удалённого распределителя воздуха с наибольшим потреблением. Она проходит через такие приточные элементы, как воздуховоды и вентиляционная установка вплоть до места где происходит забор воздуха. Если же система должна обслуживать несколько этажей, то распределитель воздуха располагают на последнем.

Вытяжная

Строится линия от самого удалённого вытяжного устройства, максимально расходующего воздушный поток, через магистраль до установки вытяжки и дальше до шахты, через которую осуществляется выброс воздуха.

Если планируется вентиляция для нескольких уровней и установка вытяжки располагается на кровле или чердаке, то линия расчёта должна начинаться с воздухораспределительного устройства самого нижнего этажа или подвала, который тоже входит в систему. Если установка вытяжки находится в подвальном помещении, то от воздухораспределительного устройства последнего этажа.

Вся линия расчёта разбивается на отрезки, каждый из них представляет собой участок воздуховода со следующими характеристиками:

• воздуховод единого размера сечения;
• из одного материала;
• с постоянным потреблением воздуха.

Следующим шагом является нумерация отрезков. Начинается она с наиболее удалённого вытяжного устройства или распределителя воздуха, каждому присваивается отдельный номер. Основное направление – магистраль выделяется жирной линией.

Далее, на основе аксонометрической схемы для каждого отрезка определяется его протяжённость с учётом масштаба и потребления воздуха. Последний представляет собой сумму всех величин потребляемого воздушного потока, протекающего через ответвления, которые примыкают к магистрали. Значение показателя, который получается в результате последовательного суммирования, должно постепенно возрастать.

Определение размерных величин сечений воздуховодов

Производится исходя из таких показателей, как:

• потребление воздуха на отрезке;
• нормативные рекомендуемые значения скорости движения воздушного потока составляют: на магистралях — 6м/с, на шахтах где происходит забор воздуха – 5м/с.

Рассчитывается предварительное размерная величина воздуховода на отрезке, которая приводится к ближайшему стандартному. Если выбирается прямоугольный воздуховод, то значения подбираются на основе размеров сторон, отношение между которыми составляет не более чем 1 к 3.
