Водопроводный ввод в квартиру

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

• минимально допустимое значение давления у конечного потребителя — 0.3 атм;
• каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
• каждый фитинг и арматура снижает давление на 0.15 атм;
• в учетном узле теряется 0.25 атм.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Коллекторный тип разводки труб — особенности и нюансы

Коллекторный тип разводки труб в системах отопления и водоснабжения является более перспективным, чем классический вариант на тройниках. Ведь главная выгода коллекторной схемы – возможность точной регулировки напора транспортируемой жидкости – очевидна и специалистам по трубопроводам, и домовладельцам.

Впрочем, лучевая схема (она же коллекторная разводка) имеет и оборотную сторону: она очень сложна и на ее реализацию потребуется намного больше труб и фитингов.

Ну, а мы готовы лишь подтолкнуть процесс принятия окончательного решения, описав нашим читателям структуру коллекторных схем и схему монтажа подобных систем.

Как работать с сайдингом: основные правила и особенности

Несоблюдение условий хранения

Источники водоснабжения для устройства водопровода ↑

По типу источника водоснабжения водопроводы делятся на стационарные централизованные и децентрализованные коммуникационные системы.

• Централизованный водопровод подключается к сетям, питающим населенный пункт или расположенное рядом предприятие.
• Децентрализованная система «берет» воду из самостоятельного источника. Это может быть скважина, колодец, река, родник и др.

Проще всего провести водопровод в частный дом, подключив его к объектам централизованного водоснабжения. Желающему подключиться пользователю нужно будет обратиться к организации, владеющей водопроводной системой. При оформлении официального разрешения с собственником оговариваются условия подключения и пользования водой. Заодно выдают схему с расположением объекта, к которому возможно подключение и рекомендуют оптимальные способы прокладки трубопровода (либо предлагают услуги своих работников).

Целесообразно пробурить скважину или вырыть колодец рядом с домом, благодаря чему сократиться расход труб. К тому же проще будет отслеживать работоспособность источника в зимний период. Хозяевам не потребуется монтировать устройства для слива воды при минусовых значениях температуры.

Децентрализованная схема организации водопровода

У водопроводной сети должен быть уклон (приблизительно 0,5 см на метр трубопровода), обеспечивающий полноценный слив жидкости из инженерной системы. В конце трубопровода устанавливается сливная штанга с поворотной ручкой или вентиль, предотвращающий поступление воды из источника.

Независимо от схемы, согласно которой было выполнено подключение водопровода к частному дому, из неиспользуемой в морозный период системы воду нужно слить, перекрыть ее поступление, убрать насосное оборудование из колодца, водоема, скважины. Водопровод, подключенный к центральным сетям, перекрывают в смотровом колодце, слив всю воду через вентиль.

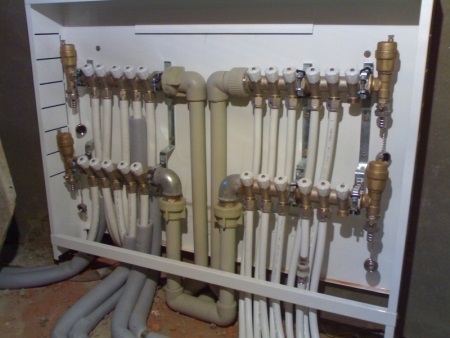

Монтаж по коллекторной схемы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:

1. Комплект закупки должен включать те товары, которые понадобятся при сборке.
2. Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
3. Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
4. Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
5. Для холодной и горячей воды используются разные коллекторы.

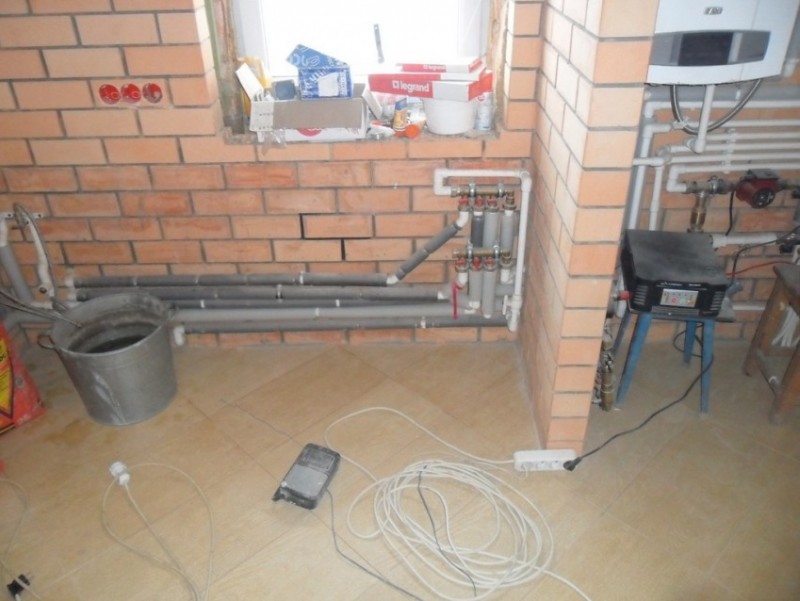

Схема водоснабжения коллекторного типа

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.

Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

Отопление

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Причины установки новых труб

Замена труб водоснабжения в квартире требует от хозяев ответственности при принятии решения по ее выполнению. Замену производят по различным причинам, основные из которых стоит рассмотреть более подробно.

Забивка

Устаревшие коммуникации обычно состоят из ржавых стальных трубопроводов, стенки которых имеют высокую шероховатость и склонны к накоплению песка, окалин, отложений солей и других примесей и загрязнений. В результате трубы забиваются, образуются пробки, снижающие пропускную способность водопровода, либо совсем перекрывают проход.

Временно эта проблема устраняется путем прочистки труб специальными приспособлениями, в том числе стальным тросом. Но избавиться от пробок навсегда можно только путем полной замены водопроводной системы.

Протечки

Такие неполадки чаще всего выявляются в трубах, которые изготовлены по шовной технологии. Утечка воды в этом случае устраняется вызовом сантехника или сварщика. Но эта проблема так же решается только временно, до возникновения утечки в других местах.

Неэстетичный вид

Старые системы водопровода, изготовленные из стальных труб, имеют неприглядный вид. На них имеются следы ржавчины, шелушащаяся краска, следы сварки. Замена труб водоснабжения на современные трубы из новых материалов (пластик, металлопластик, полипропилен и т. д.) позволит иметь значительно лучший вид, и сделать водопроводную систему вполне привлекательной, не требующей каких-либо покрытий или обслуживания.

Пошаговая инструкция по разводке системы водоснабжения

Разводка водоснабжения в квартире своими руками всегда начинается с составления подробной схемы водоснабжения на бумаге. В ней должны быть предусмотрены мельчайшие нюансы, так как она будет основанием не только для проведения работ, но и для приобретения нужного количества материалов.

Внимание! Схема должна составляться с минимальным количеством стыков, соединений и изгибов – это существенно увеличит ее эксплуатационную надежность. Если позволяет пространство помещения, то оптимальным вариантом является коллекторная разводка труб водоснабжения, пример которой представлен на рисунке ниже

Если позволяет пространство помещения, то оптимальным вариантом является коллекторная разводка труб водоснабжения, пример которой представлен на рисунке ниже.

Указанные позиции обозначают следующие элементы:

• 1,2,3 — шаровые краны на входе стиральной машины, смесителя раковины и ванны;
• 4,5 — коллекторы для холодной и горячей воды;
• 6 — обратные клапаны;
• 7,8 — счётчики горячей и холодной воды;
• 9 — редукторы для нормализации давления;
• 10 — фильтры, обеспечивающие грубую очистку.
• 11 — аварийные краны.
• 12 — стояки холодной и горячей воды.

Наиболее приемлемым вариантом для организаци водопроводной системы своими руками является использование пластиковых труб. Они просты в установке и могут эксплуатироваться длительное время. Оптимальный диаметр труб выбирается в соответствии с общей длиной трубопровода с целью обеспечить требуемый напор. Для этого можно воспользоваться специальными таблицами, которые можно найти в Интернете или же проконсультироваться со специалистами.

Внимание! Если разводка труб водоснабжения выполняется в старом доме, то следует обратить внимание на состояние магистрального стояка. Возможно, в первую очередь потребуется его заменить, и это мероприятие должны проводить только специалисты

 Установка шаровых кранов

Установка аварийных шаровых кранов на входе из магистральных стояков и монтаж фильтров. Краны на входе в систему водоснабжения переназначены для быстрого отключения подачи воды при обнаружении протечки.

До начала установки нужно обязательно перекрыть воду. Рекомендуется использовать шаровые краны, которые работают при давлении до 60 атмосфер и температуре до +150˚С. К установленным шаровым кранам подключаются фильтры грубой очистки.

 Установка счетчиков для горячей и холодной воды

Как правило, вместе со счетчиком в комплекте идут накидные гайки, которые позволяют при необходимости отсоединить прибор учета, не нарушая целостность системы.

Важно! При самостоятельном монтаже счетчика необходимо обратить внимание на направляющие стрелки, которые размещаются производителем на приборе. Они указывают на направление движения воды

Помните! После запуска системы установленные устройства необходимо обязательно зарегистрировать в водоснабжающей организации.

 Монтаж редукторов

Установка в системе водоснабжения редукторов, которые предотвратят повреждение трубопроводов в случае перепадов давления. Устанавливать данные приборы обязательно нужно в случае, если давление воды в стояке значительно превышает пропускную способность сантехнических устройств . Хорошо, если при избыточном давлении излишки воды будут сливаться в канализацию, поэтому по вохможности следует предусмотреть специальный сток.

Основные правила установки редуктора:

• Манометр регулятора давления должен устанавливаться вертикально;
• При монтаже должны быть предусмотрены отсекающие краны;
• Следует обязательно учитывать направление воды в соответствие с указанной стрелкой на корпусе прибора.

 Установка коллектора

Как правило, данные устройства оснащаются максимум четырьмя выводами. Поэтому для подключения большего количества потребителей необходимо устанавливать несколько коллекторов.

Важно! На входах всех потребителей следует установить шаровые краны для возможности отключения конкретных устройств при аварии

 Монтаж водопроводных труб

Непосредственно монтаж водопроводных труб. Для этого приобретенные пластиковые трубы необходимо нарезать по размеру в соответствии со схемой разводки. Соединения свариваются с помощью специального аппарата, который довольно прост в обращении. Эта технология подробно описана в статье Полипропиленовые трубы – монтаж своими руками.

Начинать эксплуатацию, установленной самостоятельно системы водоснабжения, можно только после проверки, которую лучше проводить с помощником. Это позволит быстро перекрыть подачу воды при обнаружении протечки вследствие некачественной сборки.

Последовательная разводка

Подобный тип прокладки труб применим для комнат с малым числом потребителей (общий смеситель на умывальник и ванну и подвод к стиральной машине). Последовательную схему удобно реализовывать, если в ванной уже закончены отделочные работы. Прокладка труб при использовании такой схемы, как правило, открытая. В тройниковой схеме трубы имеют небольшое число соединений и расположены компактно. Сам процесс сборки незамысловат – вы просто прокладываете магистраль от одного потребителя к другом попутно выводя из тройников подводящие трубы. Такая процедура не требует расхода большого количества материалов и дополнительных трат.

Но когда в вашей в ванной комнате присутствует множество точек забора воды (отдельные смесители на умывальник и ванну, бойлер, стиральная машина, санузел, посудомойка) работа данной схемы становиться неудовлетворительной. Может возникнуть нехватка напора воды для одновременной работы всех потребителей.

В обоих рассмотренных случаях есть ряд нюансов, которые всегда учитывают при сборке схемы водопровода:

• Число соединений должно быть минимальным;
• Труба и соединительные муфты должны быть из однородных материалов;
• Трубы желательно теплоизолировать, чтобы на них не оседал конденсат;
• Необходим свободный доступ к разъемным соединениям, фильтрам и приборам учета.

Монтаж труб водоснабжения специалистами San-Remo

Комплексная разводка водоснабжения выполняется набором специальных инструментов, качество проведенных работ зависит от профессионализма и опыта установщика. Неправильное планирование и монтаж водопровода в квартире может привести к серьезным проблемам – от некачественной подачи и отвода воды до протечек и подтоплений. Поэтому своими руками за дело можно браться только в том случае, если Вы уверены в своих знаниях и умениях. Если что, тогда и спрос – только с себя.

Когда нужны данные работы:

• Старые водопроводные трубы изношены или механически повреждены – тогда нагрузка на систему водоснабжения распределяется неравномерно
• Необходимость капитального ремонта – если здание старое и функционирование канализационной системы нарушено
• Необходима разводка труб водоснабжения в новостройке, где еще не проведены коммуникации

Существует несколько типов труб, применяемых для организации водоснабжения в квартире или в доме:

• Металлопластиковые
• Полипропиленовые
• Железные
• Медные

У каждого материала свои недостатки и достоинства, профессиональный сантехник подскажет, какой трубопровод лучше поставить в каждом случае.

Этапы:

• Первым делом составляется схема разводки, где точно указаны пути прокладки, их длина, точки подключения сантехники и бытовой техники
• Мастер подбирает необходимые материалы и инструменты для работы
• Перекрывается и опорожняется старая система
• При необходимости, производится демонтаж старых труб
• Специалист устанавливает новый трубопровод. Требуется серьезная подготовка каждого этапа

Дом из газобетона: укладка блоков

Монтаж водопровода и тестирование

После покупки необходимого материала, снятия сантехнических приборов и демонтажа старых труб можно приступать к прокладке нового водопровода. Начинать нужно с замены запорных вентилей на выходе от стояка. Обратитесь в свою управляющую компанию, чтобы воду на время отключили.

После кранов, но перед счётчиком, поставьте фильтры для грубой очистки воды. Они помогут продлить срок службы всего сантехнического оборудования.

Если хотите установить фильтры для тонкой очистки – сделайте это после счётчика. Далее приступайте непосредственно к укладке труб. Она может осуществляться двумя способами:

• Открытый. Трубы крепятся вдоль стен с помощью специальных зажимов и хомутов. При этом несколько страдает внешний вид помещения, но к любому участку в дальнейшем можно легко получить доступ.
• Скрытый. В случае капитального ремонта используется чаще всего. Трубы укладываются в подготовленные для этого штробы, которые затем заделываются раствором, а сверху укладывается плитка или другой отделочный материал на выбор. Из стены выводятся лишь водозаборные розетки, в тех местах, где будут подключаться унитаз, раковины, ванна и т.д.

После окончания монтажа проведите тестовый запуск системы. Обязательно проверьте все места соединений под напором, чтобы нигде не сочилась вода. Только когда вы убедились в отсутствии протечек, можно приступать к полноценной эксплуатации водопровода.

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Выбор материала труб

Наиболее популярными сегодня стали пластиковые современные трубы. Они обладают высокой надежностью, удобны в установке, легкие. Металлические и металлопластиковые трубы уже почти не используются, так как дорого стоят и менее удобны в монтаже. Для установки металлопластиковых труб необходимо обжимное и гибочное оборудование, а также большой опыт работы. Для установки металлических труб нужен сварочный аппарат.

Используя пластиковые трубы можно самостоятельно оборудовать систему водопровода. Если запланирована схема горячего водоснабжения дома, то необходимы трубы с тепловой защитой. Полипропиленовые трубы, армированные алюминием или стекловолокном, для такой задачи являются наиболее подходящими.

Пластик имеет много удобств. После сварки и проверки давлением, соединения не требуют коррекции и проверки. Такие трубы можно закрыть отделочными материалами. Нельзя забывать при монтаже водопровода о колебаниях температуры, и в опасных местах сделать изгибы труб, чтобы не произошло их повреждения при резких колебаниях температуры воды.

медные трубы

Если для вас не важна высокая стоимость труб, и оплата профессиональных установщиков, то можно выбрать медные трубы.

Принципиальная схема водоснабжения частного дома

Существует две главные схемы. Это последовательная и коллекторная, где каждый потребитель имеет свой трубопровод и общий коллектор.

Принципиальная схема водоснабжения частного дома

Последовательная схема

Первый вариант подключения водопровода основан на укладке основной трубы путем тройников, с помощью которых выполняется последовательное подключение потребителей. Поэтому давление воды на первой точке наибольшее. При одновременном применении нескольких отводов давление воды в конце трубы будет минимальным. Эта принципиальная схема водоснабжения простая в установке, надежная в эксплуатации. Однако специалисты не советуют ее использовать, если в доме больше двух жильцов.

Коллекторная схема

Этот вариант требует более сложной установки, больших материальных затрат, но гарантирует равное давление по всей системе.

Коллекторная схема

Коллекторный водозабор можно представить на схеме таким изображением:

Коллекторный водозабор

При установке водонапорной станции следует приобретать реле сухого хода, чтобы не испортить оборудование. Запорный распределительный узел служит для распределения воды для бытовых нужд и приготовления пищи. На ответвление, которое служит для бытовых нужд, монтируются специальные фильтры. После него устанавливается разветвление воды. На каждой ветке ставится распределительный коллектор с кранами. Трубопровод горячего водоснабжения соединяется с водонагревателем. На нее устанавливается коллектор для распределения горячей воды.

коллектор для распределения горячей воды

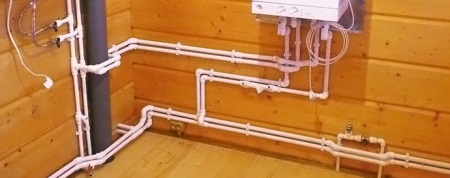

Наружная система трубопроводов

После окончания строительных работ устанавливается внешняя разводка труб. Это самый распространенный вариант для частных домов. При этом водопровод устанавливают после заселения жильцов. Такая схема разводки безопасна, комфортна, дает возможность проверки и обслуживания системы в любое время, и гарантирует доступ к коммуникациям.

Наружная разводка наиболее простая в установке, по сравнению с внутренней, а также более удобная. Имеются специальные фиксаторы для труб, ими можно аккуратно производить установочные работы по разводке труб, не нарушая эстетичности вида дома. Можно также использовать специальные коробы для комфортного расположения трубопроводов во время наружной установки.

Монтажные короба, которые используются для прокладки оптоволоконного кабеля, вполне подойдут для скрытия труб. Их диаметр не должен превышать 4 см. Такие короба оснащены пластмассовой крышкой, она надежно защелкивается. Ее можно декорировать обоями. Если нет таких коробов, то их можно самостоятельно изготовить из пластиковых стеновых панелей.

Внутренняя схема водопровода

В скрытых местах труб для их соединения целесообразно применять неразъемное соединение специальным паяльником для полипропиленовых труб. В доступных местах трубы соединяют винтовыми соединениями. Скрытая разводка не должна закрывать доступ к кранам и коллекторам. В противном случае невозможно будет добраться до крана для его ремонта. Внутренняя разводка чаще всего производится при строительстве. Поэтому целесообразно спланировать заранее систему канализации с фановыми трубами.

Выбор трубного сортамента

Обустройство сети водоснабжения начинают с выбора трубопрокатных материалов. В последнее время бытовые магистрали из стали устанавливают не часто. Этот материал уже утратил свою популярность.

Его место заняли более дешевые и практичные конструкции из пластика и металлопластика. Так же можно использовать медные системы водоснабжения, но их слишком высокая стоимость в данном варианте становиться причиной отказа от этого материала.

• Медь. Несмотря на многочисленные положительные свойства, данная магистраль не лишена некоторых минусов. Первое – это вредная закись меди, которая образуется при контакте с водной средой. Второе, в состав припоя при пайке используют олово. Этот материал со временем превращается в порошок, что приводит к протеканию стыка.
• Металлопластик. Этот материал не относится к линейке дешевых материалов, но его можно соединять без использования специального инструментов. Прокладка такого трубопровода разрешена на открытом участке, где в любой момент можно быстро перебрать стык.
• Пластик. Эти системы называют стандартом водопроводных конструкций. Но пластик бывает разным. И чтобы сделать правильный выбор, необходимо знать свойства и особенности этих материалов. Например, такой материал, как полибутилен (РВ) выделяется оптимальной теплопроводимостью. Стыки из данного вида пластика отличаются абсолютной надежностью.

Полипропиленовая разводка труб для обустройства водоснабжения в квартире обойдется не очень дорого. Такая магистраль водоснабжения на данное время применяется чаще других. Этот материал выделяется прочностью и стойкостью.

Паянный полипропиленовый стык на разводке надежно выдерживает нагрузку давления до 12 атмосфер, и мало чем отличается от основного материала. В городском трубопроводе может быть до 6 атм, поэтому данный сортамент для полипропиленовой разводки в квартире подходит идеально. Разводка труб для проводки водоснабжения в квартире, где использован полипропилен, отличается более высоким гидравлическим сопротивлением, чем предыдущие аналоги, и повышенной термоустойчивостью.

Смотреть видео

Подводка труб к полотенцесушителю

Подводящие трубы могут быть протянуты к полотенцесушителю от стояка отопления либо от магистрали горячего водоснабжения. Стоит учесть, что при работе от ЦО радиатор будет функционировать только в отопительный сезон. Также врезка отводов в систему отопления потребует на время перекрыть подачу на стояке, что представители ЖКХ делают за отдельную плату. В зимнее время такие работы вообще не проводят из-за риска заморозить трубу.

Поэтому рациональнее будет подключаться от горячего трубопровода. При этом для удобства и экономии горячей воды между магистралью и полотенцесушителем рекомендуем ставить байпасную перемычку. Она соединяет прямую и обратную трубы, а шаровые краны перед змеевиком и после него позволят отсекать полотенцесущитель на случай его замены или для сохранения тепла.

При прокладке подводящих труб нужно точно выдержать 2 размера: межосевое расстояние патрубков для подключения радиатора и минимальный отступ от стены ванной комнаты. У радиаторов с диаметром труб до 23 мм оно равно 35 мм, у труб диаметром свыше 25 мм – 50 мм. В целом для подключения полотенцесушителя понадобятся 2-3 крана на байпасную перемычку, 2 тройника на магистральную трубу и выводы из нее, 2 тройника на байпас и 2 переходные муфты для подключения змеевика.

Создание разводки канализационных труб выполняется с учетом ряда требований для нормального отвода стоков и предотвращения застаивания воды. Требования эти следующие:

• Выдерживается уклон в сторону сливного коллектора. Его величина от 0,02 до 0,03 общей длины прокладки.
• При сборке не допускается ставить отводы под прямым углом.
• В участках перед поворотами, где возможны засоры следует ставить ревизии – тройники со съемной крышкой. При скрытой прокладке напротив ревизии необходимо оставить смотровое окно.
• Диаметр труб должен обеспечивать хорошую проходимость для стоков. Унитазы соединяются с коллектором трубами не меньше 100 мм в диаметре, а раковины и ванны – трубами с размерами 50-75 мм;
• При сборке оставлять запас для температурного расширения: торец трубы не должен упираться в соединение и не доходить до дна на 10 мм.

Для получения требуемого значения уклона используйте строительный уровень при разметке креплений хомутов

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

1. Минимально допустимое давление – 0,3 ат.
2. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
3. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
4. Потеря напора в отборно-учетном узле – 0,25 ат.
5. При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
6. Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Водопровод на коллекторах

Процесс сборки коллекторного водопровода выглядит следующим образом.

К центральной трубе подключают запорный вентиль шарнирного типа. На вентиль монтируют фильтрующий элемент для грубой очистки воды. К фильтру грубой очистки подключают счетчик, фиксирующий расход воды. После счетчика устанавливают фильтрующий элемент для более тонкой очистки воды.

За фильтром тонкой очистки монтируют клапан обратного давления – он препятствует оттоку жидкости в центральную трубу при отсутствии напора. К клапану подключают коллектор, из которого выходит несколько отводов с собственными или подключаемыми вентилями. К отводу коллектора подключаем трубопровод к конкретному потребителю (крану).

Поэтому, подбирая коллектор, нужно ориентироваться на число кранов в доме.

Указанную процедуру повторяют два раза – для трубы с холодной и трубы с горячей водой. Если центральная труба одна – только холодная, то к первому коллектору подключают ввод на водонагреватель. В свою очередь, вывод из водонагревателя вводят в отдельный коллектор, который будет раздавать горячую воду.

Например, в стандартной квартире коллектор лучше всего установить в туалете, за сливным бачком. В этом случае расстояние до первого потребителя (сливной бачок) и до второго потребителя (ванная комната) будет минимальным.

Заключение

Для более эффективной работы системы водопровода следует правильно подбирать место монтажа коллектора. Проект водоснабжения должен включать в себя как число точек потребления воды, так и удаление от коллектора до каждого потребителя. Лучшей точкой монтажа коллектора будет место, которое находится ближе к большему количеству потребителей, чтобы расстояния были равными, а расход труб был минимальным.

Разводка водоснабжения в квартире производится не слишком сложно. Однако необходимо соблюдение некоторых условий и правил. Наиболее простыми в монтаже стали трубы из полимерных материалов. Если у вас металлические трубы, то целесообразно обратиться за помощью к специалисту.

Выводы и полезное видео по теме

Если владелец намерен выполнить работы самостоятельно, то рекомендуется ознакомиться с видеороликами, в которых показано, как правильно сделать разводку труб горячего и холодного водоснабжения. Для обеспечения безаварийной работы необходимо определиться со схемой разведения магистралей, а затем разработать проект. На основе подготовленной документации производится расчет количества материалов.

Правильно укомплектованная разводка включает множество приборов управления, контроля, защиты и учета. Чтобы система была работоспособной, перед тем, как сделать разводку воды, составляют схему, на которой изображаются трассы с ответвлениями, а также расстановка всех необходимых элементов. Это могут сделать в специализированной компании, если процесс покажется слишком сложным.
