Ручные насосы для воды: где используют и как изготовить?

Как правильно выбрать ручной насос для воды

Выбирая водяные насосы для дачи и частного дома или изготавливая ручной насос для воды самостоятельно, следует ориентироваться на ряд параметров как самого устройства, так и источника, из которого будет откачиваться жидкая среда. К таким параметрам, в частности, относятся:

• глубина залегания водоносного слоя (от нее зависит напор, который должен обеспечить ручной насос для воды из скважины);
• диаметр обсадной трубы в скважине, если планируется установка насосного оборудования штангового типа;
• производительность оборудования;
• степень загрязненности жидкой среды, оказывающая влияние на то, какого типа ручной насос для воды из скважины можно использовать;
• эргономичность устройства.

Что касается срока службы ручных насосов, то здесь очевидно, что наиболее долговечным будет насос из нержавеющей стали

Оценив все вышеперечисленные параметры, можно определиться, какое ручное насосное устройство вам подойдет больше: садовая колонка для воды поршневого типа, насос штанговый, мембранный или крыльчатый.

Целесообразность применения

Ручные насосы для перекачки воды не нуждаются в электрическом питании и применении любого другого энергоносителя, что является одним из наиболее значимых их преимуществ. Можно использовать ручные водяные насосы в качестве резервного оборудования и задействовать их в тех случаях, когда основное электрическое устройство не в состоянии функционировать из-за поломки или отсутствия напряжения в сети электропитания.

Использовать в таких случаях более дорогостоящее электрическое насосное оборудование, которое нуждается в регулярном техническом обслуживании и более тщательном уходе, нежелательно. Кроме того, длительное время находящийся без внимания владельцев электрический насос могут просто украсть.

Ручные насосы для воды активно используются на дачах и в загородных домах, к которым еще не подведено центральное электроснабжение. В таких случаях применение ручного устройства для перекачки жидкостей позволит получить требуемое количество воды как для бытовых нужд, так и для того, чтобы поливать садовые и огородные растения в летний период.

Как выбрать ручной насос для воды

Если вы считаете, что для перекачки воды из скважины вам целесообразнее установить ручную помпу, то при выборе оборудования стоит придерживаться учёта таких параметров:

• Глубина зеркала воды в водяной скважине. Поскольку не каждый ручной агрегат способен справляться с подъемом воды с больших глубин.
• Тип забоя скважины и наличие примесей песка/глины в воде. Как известно, не каждый водяной насос для подъема воды своими руками справится с переработкой грязной воды.
• Масса агрегата. Все помпы ручного типа по весу колеблются в пределах 4-130 кг, что играет немаловажную роль в транспортировке и установке оборудования.
• Тип установки. Здесь стоит учесть, планируете ли вы объединить механизм с другими типа ми насосов в одну систему или же это будет простая ручная машина для подъема воды своими руками.
• Сезон применения агрегата. Так, для постоянной эксплуатации насоса круглый год стоит купить латунный или чугунный агрегат. Если же насос будет использоваться только летом, то можно приобрести более дешевый пластиковый вариант изделия.
• Возможность перемещения помпы от одного источника к другому, если в этом есть необходимость. К примеру, забор воды из речки/пруда и забор воды из скважины/колодца.
• Внешний вид механизма. Особенно важен этот пункт для тех, кто не хочет или боится нарушить ландшафтный дизайн своего участка. Для таких случаев существуют интересные модели ручных помп, выполненных в декоративном варианте.

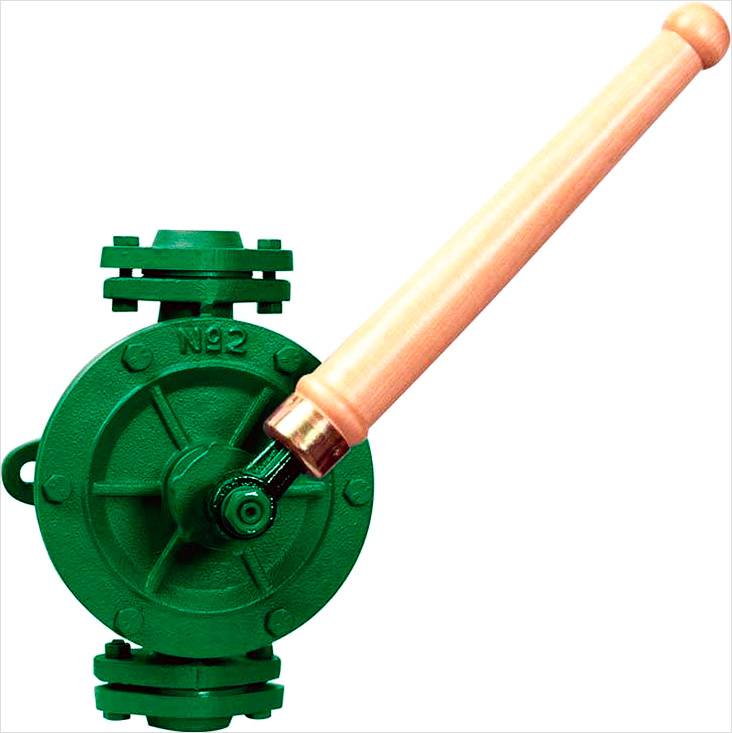

Крыльчатый насос

Крыльчатый насос вполне можно использовать для перекачки воды из скважины

Еще один тип, который мы опишем – крыльчатый. Такой насос используется не только для перекачки чистой воды, но и нефтепродуктов, морской воды и других жидкостей. На схеме, вы сможете ознакомиться во всех подробностях с крыльчатым насосом:

Конструктивная схема крыльчатого насоса

Устройство состоит из следующих комплектующих:

1. Впускной клапан.
2. Седло клапана.
3. Винт.
4. Корпус.
5. Винт.
6. Крыльчатка.
7. Выпускной клапан.
8. Рукоятка.
9. Крышка.
10. Кольцо.
11. Вал.
12. Втулка.
13. Набивка из сальника.
14. Пробка.

Чтобы привести крыльчатку в движение, на валу закреплена и жестко установлена рукоятка. Если насос не будет использоваться в зимнее время, то на корпусе есть пробка, выкрутив которую можно слить воду.

Порядок действий по вводу в эксплуатацию крыльчатого насоса:

Внутреннюю часть следует тщательно промыть горячей водой. Это необходимо, ведь там нанесена консервационная смазка. В процессе промывки заглушки со всасывающего и напорного патрубка следует снять.
Далее необходимо установить рукоятку.
Используя 2 болта, насос следует зафиксировать вертикально.
После подсоединяется трубопровод к всасывающему патрубку. Под воздействием вакуума трубопровод не должен деформироваться. Поэтому идеальным решением будет использование металлической трубы.
По такому же принципу крепится к насосу и напорный трубопровод
Обратите внимание на то, что в напорном трубопроводе есть отверстие, через которое заливается жидкость внутрь устройства.
Если глубина забора воды более чем 1 метр, то обязательно на всасывающий трубопровод крепится обратный клапан

Он позволит обеспечить нормальную работу насоса.
Не менее важно обеспечить полную герметичность всасывающего трубопровода
В противном случае устройство нормально работать не будет.

Крыльчатый насос для воды имеет небольшие размеры и маленькую производительность

Главный недостаток крыльчатого насоса – маленькая производительность. Именно поэтому его редко используют в домашнем хозяйстве. Он отлично справится с небольшим объемом воды.

Разновидности устройства

Устройство поршневого насоса

Насосы для скважин могут иметь разный принцип внутреннего устройства, различаться по типу нагнетательного механизма. Можно выделить 4 типа:

• Поршневой насос. Внутри находится обратный поршневой клапан. Принцип действия строится на понижении давления путем разрежения воздуха во внутреннем пространстве. Под действием давления вода поднимается вверх и вытягивается наружу.
• Крыльчатый. В основе заложено использование центробежной силы, которая заставляет воду подниматься по трубе вверх. Это возможно благодаря установленной внутри крыльчатке. Лопастное колесо приводится в круговое движение посредством прокручивания ручки с внешней стороны насоса.
• Мембранный. Устройство схоже с первым вариантом. Разница заключается в том, что вместо поршня во внутренней камере присутствует эластичная мембрана. Когда под действием механического привода меняется объем камеры, создается низкое давление, заставляющее жидкость выходить на поверхность.
• Штанговый насос – разновидность поршневого. Механизм внутри камеры двигается не с полной амплитудой, а лишь частично. Вода поступает в нее небольшими порциями за несколько движений. Как только заполняется весь объем, она начинает выливаться через расположенное сверху отверстие. Чтобы при движении, обратном втягивающему, вода не вытекала из камеры насоса, в ней установлен резиновый обратный клапан.

1 Ручные насосы – разновидности и конструкция

Приспособления для подъема воды человечество изобрело давно. В течение столетий они усовершенствовались, но схема работы оставалась неизменной. В основу устройства положен принцип взаимодействия клапанов. Выделяют 4 основных типа:

• поршневой;
• штанговый;
• крыльчатый;
• мембранный.

Своими руками делают первый вид для источников глубиной до 10 м и второй, если требуется поднять воду с 10 и более метров. Два последних типа в быту практически не применяются из-за низкой производительности.

Ручные насосы за долгое время использования показали свои преимущества:

• простая конструкция и быстрый монтаж;
• доступно применение в самых неблагоприятных условиях;
• экономичность – нет необходимости в электричестве;
• унификация деталей, которые легко меняются при необходимости;
• невысокая стоимость промышленных и самостоятельно изготовленных изделий;
• для установки не требуется привлекать специалистов.

Некоторые недостатки обусловлены особенностями конструкции. Понадобится прилагать физические усилия – вода перекачивается при неоднократном нажатии на рычаг. Результаты, по сравнению с электрическим насосом, скромные. Несмотря на минусы, ручные помпы популярные, часто это единственная возможность обеспечить дом водоснабжением.

Конструкция поршневого насоса

Устройство состоит из цилиндра – чугунного, стального, иногда пластикового. Снаружи также виден изливной патрубок и рукоятка, скрепленная через шток с поршнем внутри. Он плотно прилегает к стенкам корпуса. В теле имеются каналы, которые закрыты клапанами, удерживающими воду от перетекания в камеру под ним. Используется механический привод – человек заставляет механизм попеременно двигаться вверх и вниз. В скважину опущена труба, соединенная с насосом. Снизу на ней установлено обратное запорное устройство.

Процесс подъема жидкости состоит из трех фаз:

1. 1. В нерабочем состоянии цилиндр заполнен водой. Она удерживается клапанами, которые закрыты.
2. 2. Пользователь нажимает на рычаг, жидкость проталкивается на выход поршнем. Одновременно под ним образуется разреженное пространство, которое заполняется водой.
3. 3. Поршень идет вниз, под давлением клапаны в нем открываются, а обратный на трубе запирается. Вода переходит в верхнюю камеру. Затем механизм перемещается в первое положение, и циклы повторяются.

Конструкция штангового насоса сложнее. Он опускается в скважину, на поверхности расположен только рычаг, который через длинный шток соединяется с поршнем. Поднимает воду с глубины свыше 10 м, при этом рабочий цилиндр опускают ниже зеркала на 1 м. Применение возможно при диаметре обсадной трубы 100 мм и больше. Принцип работы во многом аналогичен с принципом поршневой помпы, установленной снаружи. Только эта конструкция не всасывает, а создает водяной столб, который при перемещении механизма подпирается новыми порциями жидкости.

Штанговые насосы снаружи отличаются длинными рычагами

Эти две модели используются для самостоятельного изготовления. Крыльчатые и мембранные малопроизводительные, с усложненной конструкцией. Схема поршневого и штангового насоса отличается простотой и безотказностью, но имеет уязвимые места. Уплотнения на поршне изнашиваются быстрее всего. Иногда такая же участь ожидает клапаны, особенно когда вместе с водой поднимается песок. Он воздействует, как абразив, повреждая резиновые и пластиковые детали.

Виды ручного оборудования для перекачки воды

Чтобы поднять наверх определенное количество воды, кроме физической силы требуется дополнительное устройство. С помощью ручных насосов для скважин и колодцев подъем воды на поверхность становится намного легче и быстрее.

Приборы, делающие подъем воды на поверхность менее трудоемким и тяжелым, делятся на несколько основных видов:

• Поршневые.
• Штоковые.
• Крыльчатые.
• Мембранные.

Для самостоятельного изготовления рекомендуется брать первый или второй вариант. Поршневой насос делают для обслуживания колодцев, глубина которых составляет не более 6 метров. Штанговый насос для воды может поднимать воду из источника глубиной 10-12 метров.

Поршневые насосы-колонки отличаются простой сборкой и установкой. Основной элемент управления – это длинная ручка, работающая по принципу рычага. С ее помощью обеспечивается вертикальное движение штанги, на которой закреплен поршень.

Корпус и динамические части можно изготовить из подручных материалов или приобрести в специализированном магазине. Для соединения отдельных элементов достаточно набора домашних инструментов, куда входит дрель, ножовка, плоскогубцы и ключи. Сварочное оборудование можно взять в аренду.

Пылесос Зелмер моющий: инструкция (видео)

Зачем нужен ручной насос

Ручной насос позволит поднять жидкость из скважины при отсутствии электричества

В 21-ом веке электрифицированы даже самые удаленные деревни и дачные участки. В перекачке воды с использованием физической силы необходимости как раньше нет. Устанавливаются электронасосы с пропускной способностью более 100 литров в минуту.

Насос для ручной перекачки воды выполняет функции вспомогательного механизма. Однако в некоторых ситуациях это может стать единственной возможностью получения питьевой воды.

• Если устройство с электрическим приводом придет в негодность, понадобится время для починки. В этот срок ручной насос будет кстати.
• В дачных деревнях существует практика регулярного веерного отключения электропитания в целях экономии средств. Имея возможность добывать воду вручную, хозяева участка перестают зависеть от коммунальщиков. Даже при постоянной бесперебойной подаче электричества нужно иметь запасной вариант.
• Большинство загородных домов продаются с еще не пригодными для нормальной жизнедеятельности прилегающими территориями. Пока хозяин не поставит электронасос, добывать воду из скважины можно ручным способом.

Таким образом, сооружение насоса для ручного забора воды – необходимая мера.

Поршневые

Имеют достаточно простую конструкцию, в основе которой — цилиндр, где находится поршень, а внутри поршня – поршневой клапан. Второй клапан, дисковый, располагается на дне цилиндра.

Принцип функционирования: когда поршень поднимается вверх, рычаг двигается в обратном направлении – вниз. Таким образом создается в трубе пространство безвоздушного типа, которое идеально для подъема жидкости. Создается вакуум, поднимающий воду наверх в цилиндр. Активизируется дисковый клапан, и жидкости предоставляется открытый доступ в цилиндр. Когда рычаг поднимается, поршень начинает двигаться вниз. В этом случае закрывается донный клапан, и жидкость получает доступ выше цилиндра. Когда рычаг опускается повторно, вода сливается в патрубок, который располагается в верней части цилиндра.

Поршневые ручные насосы могут поднять воду на 4-4,5 метра. Возможно достижение большего показателя, если соединения фланцев характеризуются повышенной герметичностью и имеется клапан обратного действия.

Сфера применения: откачка воды из скважины или колодца, глубина которых не превышает 7 метров.

Обзор существующих вариантов

Опираясь на достоинства и недостатки всех типов моделей ручных насосов, можно выбрать готовое оборудование в магазине или сделать подобную конструкцию своими руками.

Готовые модели

Среди готовых вариантов популярны несколько моделей.

• Скважинный ручной насос НР-3М. Сделана такая модель из ударопрочных полимеров, также в нем присутствуют детали из резины и загрунтованной стали. За полный цикл устройство производит 1500 мл жидкости. Глубина скважины для такого насоса может быть от двух до пяти метров (в последнем случае необходимо установить на нижнем конце обратный клапан). Масса прибора – 4600 грамм, а его стоимость – всего 2500 рублей.
• Насосная конструкция РН-01 НЖ. Его корпус сделан из нержавейки, другие детали из латуни, а также грунтованной и окрашенной стали. Глубина скважины может быть от 6 до 9 метров. Производительность за цикл равна 1000 мл. Прибор весит 8 кг и стоит 6500 рублей.
• Особая разновидность – чугунный насос типа BSD. Он имеет открытую конструкцию излива, сделанную в виде желоба. Допустимая глубина скважины – от 6 до 9 метров. За один цикл насос прогоняет 500 мл воды. Его масса равна 7 кг, а стоимость – 3200 рублей.

Кустарное изготовление: способы

Существует ряд кустарных техник, которые позволят вам изготовить самодельный ручной насос. Чтобы любой из способов можно было осуществить грамотно, рекомендуется заранее составлять чертежи для будущей конструкции. Выделяют несколько методов кустарного производства.

Первый вариант

Изделие для прокачки скважины изготавливается из обсадной трубы и используется в качестве запасного варианта при отключении электричества. Чтобы нарезать металлические детали, следует использовать болгарку, также понадобится дрель, чтобы просверлить отверстия под крепежи. Металлическая деталь для каркаса должна иметь цилиндрическую форму, например, подойдет часть осадочной трубы.

Данный тип работ может выполняться только теми, кто имеет опыт в проведении сварочных работ.

Конструкция, помимо осадочной трубы, должна быть оснащена следующими элементами:

• нижняя крышка;
• два обратных клапана на патрубках;
• прокладка-уплотнитель из резины;
• поршень, закрепленный на штоке;
• крышка круглой формы (для цилиндра);
• рычаг из металла, сопряженный с крышкой;
• соединительные шпильки из металла.

Второй вариант

Возможно создание насоса с применением использованного огнетушителя в качестве насосной емкости. Такой прибор будет незаменим для очистки скважины от грязной воды и может устанавливаться на довольно большую глубину – до 15 метров.

Чтобы изготовить устройство, также необходимо использовать сварочный аппарат и инструмент для резки металла. Используя огнетушитель в качестве корпуса и другие запчасти, необходимо соорудить конструкцию со всеми элементами:

• специальной станиной, чтобы устанавливать насос в грунт;
• патрубком (наверху корпуса);

• сгоном на излив для подачи воды;
• сгоном на забор воды;
• ручкой, с помощью которой перетаскивают конструкцию;
• специальным уплотнителем, расположенным между корпусом и станиной;
• штоком, на который крепится корпус.

Делаем поршень для насоса

Теперь необходимо своими руками сделать главный рабочий узел помпы — поршень. Его нужно делать из таких материалов:

• Диск из металла, толщина которого должна быть около 3-4 см;
• Отрез плотной резины такого же сечения как и поршень (толщина материала должна быть не менее 5 см).
• По всей поверхности поршня (металлического диска) делаем отверстия диаметром около 1 см. Их должно быть несколько.
• Сверху диск накрываем резиновой прокладкой и соединяем их.
• Сквозь оба элемента поршня в центральной части нужно сделать разрез для того, чтобы надежно зафиксировать шток.
• В качестве штока можно использовать прут из металла или стали. Его длина должна составлять 1-1,5 м. Шток продеваем через сформированное в поршне отверстие и фиксируем его снизу прочной гайкой.
• Верхний конец штока крепим к рычагу после его вывода через верхнюю крышку корпуса.

Менее популярные ручные модификации

Кроме поршневых моделей, которые прекрасно себя зарекомендовали в заводском и кустарном исполнении, используются и другие приспособления.

Они менее производительны, но интересны с точки зрения конструкции и принципа работы.

Существуют заводские модели, которые нецелесообразно изготавливать своими руками. Например, оборудование на основе крыльчатки. Такие приборы используются в промышленном секторе, для дачи они не очень удобны.

К тому же купить компактное металлическое устройство, внешне напоминающее закрутку для банок, обойдется не дороже, чем сделать самому.

Ни одна из рассмотренных конструкций самодельных насосов вам не подходит? Тогда рекомендуем посмотреть больше вариантов самоделок, изготовление которых мы рассмотрели в следующей статье.

Критерии выбора помпы

Мерилами оценки при выборе ручного водяного насоса для колодца или скважины, являются основные параметры конкретного объекта:

Глубина подъема. Принято разделять все перекачивающие жидкость колонки на две категории – способные поднять воду с глубины до 6 и до 30 метров. Ко второй категории относятся только штанговые модели, к первой – все остальные.
Диаметр шахты источника. При диаметре 4 дюйма можно использовать любые механические приспособления для воды, если диаметр меньше, при выборе определяется индивидуальными характеристиками моделей, указанные в технической документации.
Качество воды. При высокой степени загрязнения оптимальным вариантом являются мембранные агрегаты, в остальных случаях пригодность модели для работы с конкретным источником определяется индивидуально.
Вес и габариты. Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.
Режим эксплуатации. Для периодического сезонного применения можно выбрать более дешевые изделия с корпусом из пластика. Для круглогодичного применения лучше предпочесть металлические модели.
Функциональность

Важно заблаговременно решить, будет ли прибор для воды из колодца работать вместе с другими элементами системы водоснабжения или будет полностью автономным.
Декоративность. Декоративные модели стоят дороже более простых изделий, однако многие пользователи готовы на увеличение цены ради возможности украсить участок

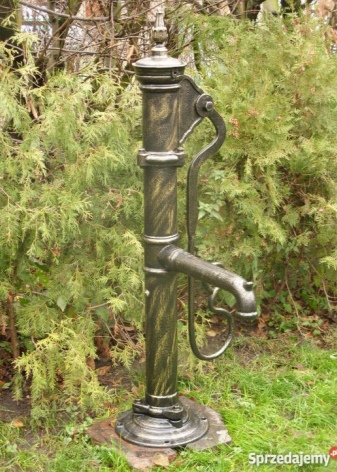

Отлично смотрятся агрегаты с литыми чугунными корпусами и рычагами.

В подобных гидротехнических колонках все узлы унифицированы, им легко подобрать замену. Установка и обслуживание механизмов не требует применения специальных инструментов, достаточно владеть элементарными техническими знаниями.

Как выбрать ручной насос для скважины?

Одной из целей использования ручных насосов, является экономия средств (как на отсутствии платы за электричество, так и на стоимости самого механизма). Но цена — далеко не единственный критерий выбора «металлического помощника» на приусадебном участке. Что еще имеет значение в момент приобретения ручного насоса?

Глубина скважины. Это самый важный фактор выбора. Условно ручные насосы можно разделить на 2 группы:

1. Механизмы, предназначенные для подъема воды с глубины до 6 метров (9 метров, при условии установки обратного клапана на конце водопровода). Из рассмотренных выше типов механизмов — мембранные, крыльчатые, поршневые.
2. Устройства, способные поднимать воду с глубины до 30 метров. Такую задачу решают штанговые насосы.

Диаметр скважины. Бурить скважину рекомендуется диаметром более 4 дюймов. В таком случае можно будет использовать любой насос.

Характер и степень загрязнения жидкости. О предназначении насосов в соответствии с данным критерием уже сказано выше.

Вес и габариты изделия. Данные параметры имеют значение при транспортировке и удобстве монтажа изделия. Вес варьирует от 4 кг до 130 кг.

Цели

Важно, есть ли необходимость стыковки с другими устройствами или механизм должен просто заместить собой «журавль» и «ведро на веревке»

Способ установки. Возможность перемещения с одного места на другое имеет значение, например, если для хозяйственных нужд вода берется из реки, а для питья — из колодца.

Время использования. Есть модели, предназначенные для круглогодичного использования. Если насос нужен только летом, можно использовать недорогие летние варианты (их корпус может быть выполнен из пластика).

Декоративность. Многие модели, выполненные в литом чугунном корпусе, выглядят очень привлекательно. Они способны украсить местность, придать участку индивидуальность, особый шарм. Существуют также декоративные модели, не предназначенные для перекачивания воды.

Достоинства и недостатки

Насос ручной, как уже говорилось выше, может быть использован в качестве резервного или основного оборудования для откачивания воды из подземных источников, расположенных на территории дачных и приусадебных участков

Перед тем как принимать решение об использовании именно такого насосного оборудования, следует познакомиться с нюансами его эксплуатации, а также принять во внимание его достоинства и недостатки

• очень доступная стоимость;
• простая конструкция, что обеспечивает такому оборудованию надежность, долговечность, простоту в техническом обслуживании и ремонте;
• полная автономность;
• простота монтажа;
• наличие минимальных требований к месту установки.

Конструкция ручного водяного насоса позволяет сделать его самостоятельно без особых проблем

Чтобы пользоваться ручным насосом, вам не требуется никаких специальных знаний и навыков обращения с техникой, отремонтировать такое устройство, если в этом возникнет необходимость, можно самостоятельно, не привлекая для этих целей специалистов. Не составит особых сложностей изготовить ручной насос для воды своими руками, при этом характеристики самодельного устройства будут незначительно отличаться от технических параметров серийных моделей.

• Таким устройством менее комфортно пользоваться, чем электронасосом: для приведения ее в действие необходимо прикладывать физические усилия.
• Откачка воды из подземного источника при использовании ручного насосного оборудования не может быть организована в непрерывном режиме.

Выводы и полезное видео по теме

Прежде чем приняться за самостоятельное изготовление ручного насоса, изучите опыт домашних умельцев. Это поможет не только научиться новым технологиям, но и позволит избежать досадных ошибок.

Работа мембранной помпы:

Инструкция по оборудованию шланга:

Тестирование простой модели за 6 долларов:

Сборка, доработка и монтаж заводского изделия:

Ручной водяной насос – прекрасный помощник в трудной ситуации. Если произойдет авария на электромагистрали, вы не останетесь без воды: накачать несколько ведер из скважины можно и ручной помпой.

А чтобы собрать полезное устройство самостоятельно, не потребуется изучать сложные технологии или подыскивать особенные материалы – все найдете в домашнем хозяйстве.

Решились собрать самодельный насос для воды из подручных материалов? Может хотите уточнить какие-то моменты, не полностью разобранные в этом материале? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

А может вы хотите дополнить нашу статью уточнениями или полезными рекомендациями? Пишите нам, пожалуйста, об этом, выражайте свое мнение.
