Как сделать плуг для мотоблока своими руками?

Содержание:

Микроволновая печь на холодильнике

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для мотоблока своими руками и оставили чертежи, следует лемех, сделать таким образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Подойдет сталь марки 45, при закалке доведенная до твердости HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термической обработке, то отбив режущую кромку на наковальне и заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму. Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы направляются под углом 20-22 градуса, как показано на чертеже, и придается нужный изгиб.

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Наверное, самый сложный способ изготовления отвала, когда заготовку нагревают и при помощи матрицы, придают нужную форму, которой может послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст3 – Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а – лемех из легированной стали;

б – боковой щиток стойки, Ст3;

в – распорная пластина, Ст3;

г – пластина основания плуга, Ст3;

д – полевая доска, уголок 30х30 мм;

е – стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить их друг к другу с соблюдением нужных углов. Так, значения угла α на разных частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, можно переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем от краев 40 мм и отмеряем угол γ0.

Сборка плуга

2 – боковой щиток стойки;

3 – дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42 градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой, точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так, чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

– винт с потайной головкой М8;

– уголок 30х30х90 мм;

При обнаружении, что углы и/или поверхности не соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ. Все сварные швы шлифуются.

Сборка самодельного устройства

Чертеж плуга состоит из деталей:

  • лемех из стали легированной;
  • щиток боковой стойки, выполнен из Ст3;
  • пластина распорная, изготовлена из Ст3;
  • пластина для основания тоже из Ст3;
  • доска полевая, уголок 30 на 30 миллиметров;
  • стойка, выполнена из трубы диаметром 40 миллиметров.

Специалисты рекомендуют для начала сделать из плотного картона все части устройства, затем их соединить между собой с выдерживанием необходимых углов. Если картонная модель устроила вас по всем критериям, смело можно начинать работу с металлическими заготовками.

Когда вы выполните все заготовки из стали, то для сборки корпуса вам понадобится вспомогательный стальной лист 500 на 500 миллиметров и толщиной примерно 3 миллиметра, а также аппарат для сварки заготовок.

С помощью клиньев, имеющих, угол α равный 25градусам на вспомогательный лист монтируется лемех и точечно приваривается к листу с двух сторон.

С лемехом плуга в вертикальном положении состыковывается боковой щиток стойки так, чтобы край его заходил за край лемеха на 7 миллиметров, при этом боковой щиток необходимо поднять выше, чем лезвие самого лемеха на 10 миллиметров, чтобы при этом не мешать, лемеху резать грунт. Щиток также необходимо слегка прихватить сваркой к лемеху и соответственно к вспомогательному листу.

После к лемеху очень плотно необходимо приложить отвал, чтобы не было зазора и они были одним целым. Между верхним краем отвала и лезвием самого лемеха угол должен быть равен примерно 7 градусам.

Крепление лемеха состоит из таких деталей:

  • лемех;
  • винт М8 с потайной головкой;
  • пластина основания;
  • отвал;
  • уголок 30 на 30 и на 90 мм;
  • гайка М8.

Если в процессе сборки обнаружится, что углы или края не соответствуют или не совпадают, то отвал необходимо доработать увесистым молотком. После необходимой подгонки самого отвала к лемеху, необходимо его сзади точечно прихватить сваркой как к боковому щитку, так и к лемеху. Затем щиток окончательно приваривается к распорной планке и пластине основания. Потом к пластине у основания прихватываются уголки для упора лемеха.

Плуг необходимо еще раз предварительно осмотреть, затем уже обварить капитально. Не забудьте демонтировать вспомогательный лист, который вы использовали для сборки плуга. Отделить его от корпуса можно с помощью зубила или «болгаркой» с применением отрезного круга. Уголки упора лемеха капитально свариваются с пластиной основания. После проведения сварочных работ необходимо зачистить все сварочные швы, а поверхности лемеха и отвала обрабатываются наждачной бумагой.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

  • а – лемех из легированной стали;
  • б — боковой щиток стойки, Ст3;
  • в — распорная пластина, Ст3;
  • г — пластина основания плуга, Ст3;
  • д — полевая доска, уголок 30х30 мм;
  • е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

  • 1 — лемех;
  • 2 — боковой щиток стойки;
  • 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

  1. — лемех;
  2. — винт с потайной головкой М8;
  3. — отвал;
  4. — пластина основания;
  5. — уголок 30х30х90 мм;
  6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

  • Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
  • Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
  • Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Чертежи сцепки мотоблока

Рассмотрим чертеж универсальной сцепки, к следующим типам мотоблоков: «Pubert Quatro», «Honda», «АГРО», «ОКА», «КАСКАД», «МБ-90», «НЕВА», «ФАВОРИТ», «САЛЮТ».

https://www.youtube.com/watch?v=rP_4h08—qM


Предназначение сцепки универсальной в соединении с мотоблоком навесного оборудования: выкапывателя, плуга, окучника одно- и двухрядного и др.

Установление сцепки на мотоблок

Скоба сцепки устанавливается на скобу мотоблока, и крепится штырями. Желательно произвести фиксацию скобы сцепки распорными болтами М12х60, враспор к раме мотоблока.

Установление орудия на сцепку

На кронштейн стойки орудия нужно установить съемную ось сцепки. В отверстие корпуса сцепки нужно вставить ось с резьбой М16 и накрутить в эту резьбу винт. Нужно совместить отверстия под болтМ16х40 на стойке орудия и на корпусе сцепки. После чего это соединение закрепляется гайкой М12 и болтом М12х40.

Рекомендации при работе

Навесные орудия настраиваются и регулируются индивидуально, в зависимости от вида почвы, и мощности мотоблока. Специальная конструкция сцепки может регулироваться в разных диапазонах. Используя начальные настройки, нужно установить радиусные пазы сцепки на ноль поперечный угол захвата, и зафиксировать гайкой М12 и болтом М12. Также установить минимальным продольный угол захвата. Первый 3-5 метров движения внимательно наблюдайте, как работает мотоблок с орудием.

Если нужно углубить или поднять орудие, остановите движение мотоблока, и вращением рукоятки винта отрегулируйте орудие. После чего можно продолжить движение и оценить, как работает мотоблок с орудием. Также, если потребуется отрегулировать поперечный угол захвата, нужно ослабить гайки М12 и болты М12.

Потом откорректировать угол в необходимом направлении, и затянуть гайки с болтами. До начала работы, все резьбовые соединения, нужно крепко затянуть. После того, как работы на почве закончились, ежедневно нужно очищать и смазывать резьбовые соединения. Для этого использовать Литол 24.

Роторный плуг – особенности и преимущества

Наиболее сложный по принципу изготовления – плуг с ротором.

На его оси можно прицепить несколько лемехов. При обработке ось поворачивается, а вместе с ней – пласты почвы. Такой плуг отлично показывает себя при глубокой пахоте, когда лемех требуется углубить на 30 см под землю.

Такая техника дает практически неограниченный возможности при обработке земли дает плуг, оборудованный ротором. Это устройство очень похоже на гребень. В зависимости от модели инвентарь этой группы может отличаться по размерам и форме. Единственная черта, которой обладают все плуги этой категории – расширение корпуса в его верхней части.

По принципу изготовления такое оборудование делится на барабанные, лопастные, шнековые и лопаточные плуги. Агрегаты первого типа оснащаются жесткими толкателями, могут иметь пружинные пластины или быть комбинированными. Плуги второго типа снабжаются диском с лопастями, которые вращаются при обработке.

Ротационный плуг дает возможность выполнять стружку любой толщины с различной степенью рыхления почвы.

Он эксплуатируется на низких тягах, так как снабжается элементами, воздействующими на землю сверху вниз. При этом пласты грунта отбрасываются на сравнительно большие расстояния. Это позволяет удобрять почву и перемешивать ее.

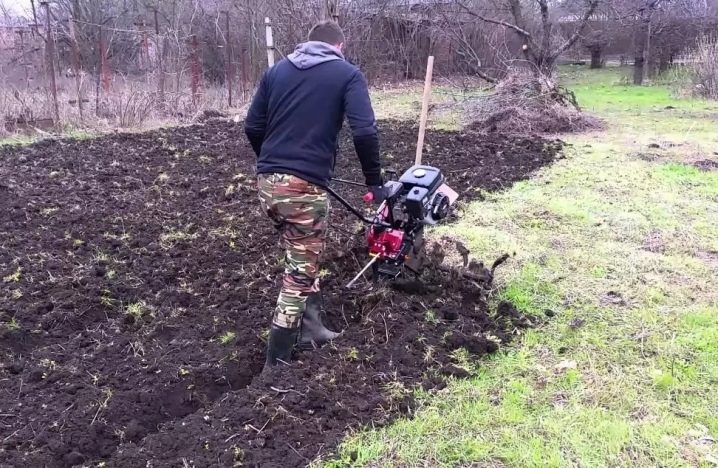

Вспашка земли

Несмотря на то что данный процесс не вызывает у большинства земледельцев никаких вопросов, существует несколько важных моментов в работе, которые помогут ее качественному выполнению.

Сначала необходимо поставить мотоблок на крайнюю часть поля и включить максимальную передачу. Агрегату и пользователю будет легче двигаться и прокладывать первую борозду. Скорость работы должна быть минимальной, что поможет сразу оценить глубину обработки, ровность и плавность движения оборудования.

Кода настройки устраивают, можно начинать обработку всей площади участка. Каждый раз по достижении противоположной части поля необходимо выполнить разворот в обратную сторону, и двигаться вдоль только что проделанной борозды назад. Для наиболее эффективного выполнения работ нужно каждый последующий проход делать на расстоянии 10 см от предыдущего.

Необычный ящик как украшение

На сегодняшний день многие цветочные и хозяйственные магазины могут предложить своим покупателям широкий выбор разнообразных ящиков для выращивания цветов. Это могут оказаться самые обычные прямоугольные емкости, к которым все давно привыкли и видят их практически каждый день, или особые подставки с декоративными элементами – каждый отдельный вариант спроектирован по особому дизайну. Необычные формы и цветовая палитра позволят подобрать наиболее подходящие варианты для помещения, используемого под мини-сад.

В процессе изготовления таких подставок используются самые различные породы деревьев. Защиту деревянной конструкции от плохих погодных условий осуществляет специальное покрытие, которым обрабатывается каждая отдельная деталь емкости. В этих ящиках можно разводить не только комнатные растения, но и цветы-одногодки.

Широкий ассортиментный ряд эксклюзивных деревянных емкостей позволяет подобрать особую модель конструкции, выполненную в определенном стиле. Стоит отметить, что предлагаемые производителями ящики для выращивания цветов можно устанавливать не только на прямых поверхностях, но и подвешивать их на окна или стены.

Разновидности орудий для вспашки

Для увеличения эффективности производимой работы крайне важно обстоятельно подойти к вопросу: какое сельхозорудие лучше для мототехники подобрать. Существуют следующие типы орудий для вспашки почвы:

Существуют следующие типы орудий для вспашки почвы:

  • двухкорпусной (2-сторонний);
  • оборотный;
  • дисковый;
  • роторный (активный);
  • поворотный.

А также имеется и несколько вариантов их фиксации:

  • прицепной;
  • навесной;
  • полунавесной.

Рассмотрим некоторые приспособления для обработки почвы более подробно.

Роторный (активный)

Роторное орудие для вспашки почвы для мототехники сравнивают с железной расческой, что позволяет выполнить вспашку почвы. Такие типы сельхозорудий различных модификаций могут иметь разнообразную конфигурацию. Но данные модификации связывает то, что их конструкция становится шире кверху, что дает возможность этим приспособлениям высыпать почву в сторонку от борозды.

Активный плуг фактически имеет ту же область применения, что и обыкновенное орудие для вспашки почвы, с единственной разницей что он функционирует быстрее, более плодотворен. Однако существуют и определенные особенности его использования. Так, роторным приспособлением значительно проще подвергать обработке невозделанные земли, обильно заросшие дикими растениями. Почва, отбрасываемая лемехами данного сельхозорудия, качественнее размельчена и смешана, что становится плюсом при возделывании определенных типов грунтов.

Оборотный (поворотный)

Орудие для распахивания почвы оборотного типа является разборным, наверное, это оптимальный вариант, поскольку возможна заточка либо ротация ножа.

Вам стоит принять решение, какие размеры будут у плуга – что напрямую зависит, какую модификацию мототехники вы применяете.

Для более результативного применения орудия для вспашки почвы надо сделать настройку инструмента, для этого желательно использовать сцепное устройство (можно и без него).

Чтобы более точно выполнить регулировку, стоит брать в расчет ряд основных положений:

  • надо, чтобы продольные оси агрегата и регулятора совмещались;
  • вертикальное положение грядиля.

Подобная установка даст возможность осуществлять сельхозработы более продуктивно. Но также требуется применять удлинители на полуоси и железные колеса с грузами для всевозможных задач.

Поворотный плуг можно, имея чертеж и определенные навыки, своими силами создать из стали с высокой конструктивной прочностью. Следовательно, для такого самодельного приспособления ничего не стоит выдерживать большие нагрузки в ходе работы на земельном участке.

При использовании данного оснащения для мототехники надо придерживаться нескольких рекомендаций:

  • приспособление не должно иметь тонкую стойку, укороченный отвал, маленькую толщину листа корпуса;
  • непременно должно присутствовать руководство по эксплуатации.

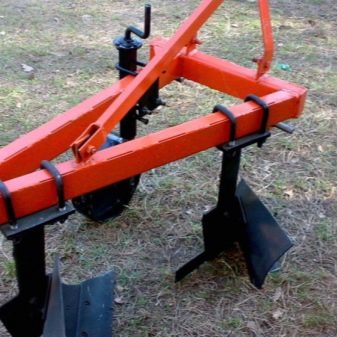

Двухкорпусный (2-сторонний)

Двухстороннее сельхозорудие (окучник, он же распашник, двукрылый плужок, пропашник) практикуют, чтобы взрыхлять грунт вокруг растений, приваливая ее к основанию стеблей разнообразных сельхозкультур. Дополнительно при этом между рядами ликвидируются сорные растения. Подобными орудиями можно подвергать обработке землю, производить нарезку бороздок под высадку растений, а затем их засыпать, включив заднюю передачу агрегата. Такие конструкции выделяются только шириной рабочего захвата – переменной и постоянной. Между ними различие исключительно в двигающихся крыльях, которые корректируют ширину рабочего захвата.

Приспособление, которое с постоянной шириной захвата функционирует с легкой мототехникой (до 30 килограммов), с мощностью мотора до 3,5 лошадиных сил. Их отличительная черта – 12-миллиметровые стойки (защищают от перегрузок агрегат).

Самыми распространенными типами окучников являются приспособления с изменяемой шириной захвата. Их единственный изъян – осыпание грунта в борозду после прохода. Подобная оснастка идет с агрегатами больше 30 килограммов, с моторами ресурсом 4 л. с. и более.

Оригинальная оснастка

Производитель представляет многофункциональную модификацию оборотного орудия для вспашки земли ПУ-00.000-01, которая приспособлена под тяжелый мотоблок «Беларус МТЗ 09 Н», однако подойдет не ко всякому МТЗ. Он управляется со вспашкой грунта любой плотности, в том числе и целиной. В качестве отличительных черт можно сделать акцент на небольшой массе приспособления, которая равняется всего 16 килограммам.

Общая информация

Плуг является важнейшим навесным оборудованием для мотокультиватора, так как с его помощью можно не только пахать уже разработанный участок, но и поднять целину. Однако его рабочая часть способна только отворачивать пласты почвы. Конструкция инструмента предельно проста:

  • отвал;
  • лемех;
  • полевая доска;
  • каблук;
  • стойка с отверстиями для регулировки.

Рабочая часть состоит из лемеха, то есть, подрезает верхний слой почвы и подает его на отвал и отвала (переворачивает пласты).

Чтобы мотокультиватор и плуг работали быстро, необходимо правильно установить и настроить данное оборудование. Установка плуга производится при помощи сцепки, прикрепленной в задней части мотоагрегата. Она может быть универсальной или встроенной, однако, ее вид не является критичным для монтажа

Необходимо принять во внимание тот факт, что универсальное крепление дает определенные преимущества. Так, можно будет не волноваться о модели навесных агрегатов при покупке

Затем плуговую сцепку необходимо приложить к фаркопу машины так, чтобы оба отверстия четко совпадали. После этого в них вставляется крепеж, чаще всего в виде болта, который аккуратно зажимают. Не стоит это делать до конца, так как инструменту еще нужна правильная регулировка.

Роторный плуг своими руками


много изогнутых винтом лемехов

Роторный плуг обрабатывает грунт до глубины 30 сантиметров при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет перемещение не только по прямым линиям, но и по кривым, что дает возможность обработку участков с препятствиями и сложной геометрией.

Сейчас среди аграриев ведется горячая дискуссия, о том насколько эффективна работа современного роторного плуга, но он все больше набирает популярность у дачников при обработке заросшей и заплетенной корнями почвы.

Если ламинат на кухне

Как сделать?

Современные модели мотоблоков можно оснастить надежным плугом, изготовленным своими руками. Разновидности этого элемента: двухоборотный, оборотный, двухкорпусный, роторный или изделие Зыкова. Вариантов изготовления конструкции довольно много. Существуют даже варианты, в которых корпус выполнен из газового баллона. Самостоятельно изготовить качественный плуг для мототехники несложно, если соблюдать определенные правила.

Роторный

Изготовление конструкции можно разделить на несколько основных этапов.

Подготавливают хороший отвал по форме цилиндра. Делать это необходимо исключительно в соответствии с чертежом. Деталь выполняют из легированного металла

Важно следовать составленному чертежу при самостоятельном изготовлении конструкции.
Выставляют лемех. Вводят клинышки в железный лист (3 мм) под углом в 45 градусов.
Соединяют лемех с щитом сбоку

Обязательно следят за тем, чтобы лезвие лемеха располагалось чуть ниже самого щитка (1 см, не более).
Присоединяют отвал к лемеху.
К трубке из металла, которая выполняет функцию основания, приваривают с помощью сварочного аппарата рабочую половину с лемехом. С противоположной стороны – крепеж к мототехнике.
Когда плуг готов, в его нижней половине можно приварить ось с колесами.

Поворотный

Поворотный вид плуга по праву признан одним из самых функциональных и практичных. Такая конструкция является прекрасным помощником для вспахивания земли на участке, потому что может охватывать достаточно большую площадь. Хорош плуг и тем, что с ним не надо тратить время впустую после каждого подхода. Нужно будет только повернуть плуг и двигаться в обратном направлении. Производительность техники возрастет в разы. Основные действия совершают таким же образом, как и в случае с роторным механизмом, но в этом случае режущие элементы должны находиться ниже полоза (хотя бы на 2 см).

Дисковый

Есть возможность собрать собственноручно и дисковый плуг для техники. Подобная модель собирается из деталей:

  • дисков;
  • кулака;
  • оси;
  • кронштейна;
  • скребка;
  • ведущей балки;
  • ручки;
  • стяжки.

Диски для устройства можно взять от старенькой «сеялки», если она есть в арсенале. Устанавливают эти элементы под углом, чтобы повысить производительность работ. Окучник навешивают на технику сквозь сцепной кронштейн. Т-образный поводок от плуга привинчивают к нему при помощи болтиков и стопора. На внушительной скорости окучник, возможно, станет буксовать, поэтому работать придется исключительно на небольших оборотах либо со спаренными колесиками.

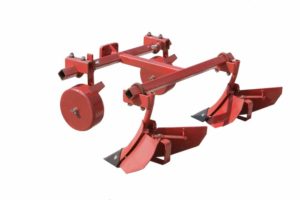

Окучники для мотоблока МТЗ

Окучники являются важным оборудованием для облегчения сельскохозяйственных работ. С помощью этого инструмента можно быстро и легко сделать борозды для высадки различных культур. Но в основном их применяют для окучивания картофеля.

Различают несколько видов окучников:

  • Оборотного типа, состоящие из двух плугов и являющиеся самыми распространенными;
  • Дискового типа – считаются самыми эффективными и делающих борозду с помощью двух вращающихся дисков.
  • Активного типа – относят к особым окучникам, так как этот окучник вначале поднимает слой земли, измельчает его, а потом только отбрасывает.

От производителя

Фирменной моделью окучника, адаптированной под мотоблок Беларус является ОУ-00000-01. Достоинством модели является возможность регулировки расстояния между двумя плугами из которых он состоит. Ширина может варьироваться от 45 до 70 см. что очень удобно, когда расстояние между грядками различное. Само устройство весит 20 кг, поэтому Беларус может развивать скорость до 4 км/ч.

Аналоги окучников для мотоблока МТЗ

Если рассматривать альтернативу фирменным моделям, то стоит остановить свой выбор на продукции лидского механического завода, который выпускает плуги и окучники адаптированные для Беларуса. Называется модель ОК-2 и обладает такими же параметрами, как и фирменный окучник. Кроме веса, который составляет 12 кг. и глубины погружения, которая несколько меньше, чем у оригинала и равна 12 см.

Широкий ассортимент оборудования представляет компания «Агромоторсервис», среди которого есть и дисковые, и универсальные окучники. Потребитель может выбрать для себя оптимальный размер дисков, которые представлены в различных размерах от 18 до 36 см. в диаметре, соответственно, погружаются они только на половину диаметра и производят обработку только одного ряда.

Самодельные устройства окучников для мотоблока МТЗ

Самым легким и не трудоемким вариантом является изготовление оборотного окучника, который состоит из двух плугов. Изготовление дискового и роторного окучника потребует немало сил и терпения.

Берутся два плуга и цепляются на раму, а потом к сцепке на Беларусе. Рама изготавливается Т-образной формы из квадратной трубы.

Видео обзоры

Видео обзор работы мотоблока МТЗ 09Н с дисковым окучником

Видео посадки картофеля

Видео обзор работы с универсальным окучником для мотоблока МТЗ

Видео обзор работы с роторным плугом

Как прицепить плуг к мотоблоку

Перед установкой плуга потребуется заменить колеса специальными с грунтозацепами для повышения проходимости по пахоте. Затем присоединяют плуг к навесному устройству мотоблока. Во время установки крепления не должны затягиваться полностью для обеспечения регулировки. Фиксируют агрегат на крепежной серьге мотоблока с помощью двух стальных стержней.

Регулировку плуга необходимо производить, соблюдая все правила, что влияет на качество вспашки. Устанавливают колеса мотоблока на специальные опоры и выполняют его регулировку. Высота опор равна глубине вспахивания и составляет 15-20 см при проведении работ весной на влажном грунте или 20-25 см. С помощью регулировочных болтов выставляют «пятку» плуга параллельно земле.

Теперь можно снять плуг с опор на землю, ручки управления выставляются по высоте пояса работника. Затем проверяют настройку контрольным вспахиванием нескольких борозд. Замеряют, на какую глубину произведена вспашка, качество отвала почвы и расстояние между соседними бороздами. Если расстояние больше или меньше 10 см, регулировку необходимо повторить.

Рубрика: Навесное оборудование

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
