Правила первого запуска насосной станции

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким. Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Принцип работы

Насос наполняет бак водой, создавая давление в системе. Резиновая мембрана в виде груши, разделяет гидроаккумулятор для воды и воздуха. Через кран вода из бака поступает в раковину, снижая давление в водопроводе и баке.

Когда давление опускается до 2,2 бар, реле включает мотор. При достижении исходного уровня (3 бар) запускается реле, отключая насосную станцию.

Охлаждение – за счет циркуляции воды, перегрузки контролирует автоматика. Если мотор перегрелся, электроэнергия отключается, и восстанавливается насос только через определенное время.

В некоторых моделях есть датчик, защищающий мотор от нагрузки в холостом режиме. При отсутствии воды во всасывающей трубе он передает сигнал в систему управления и мотор выключается. Через 15 – 40 мин. НС готова к работе.

Но если за 24 часа рабочий объем воды не восстановится, НС отключается, и запускать ее придется в ручном режиме.

Куда поставить холодильник?

Выбор модели

Как выбрать насосную станцию для частного дома? Подобрать подходящую модель можно по характеристикам устройства, принципу установке, мощности, глубине забора.

Учитываются индивидуальные требования:

• Показатели производительности. Лучше обратиться с этим вопросом к специалисту. Учитывается некоторые важные факторы, влияющие на работу системы.
• Уровень забора жидкости. Берутся данные глубины и участок горизонтального трубопровода.
• Объем гидроаккумулятора. Влияет на бесперебойную подачу воды и увеличивает продолжительность эксплуатации агрегата. От объема зависит размер и стоимость установки.

Для небольших семей стоит выбирать модели с баком гидроаккумулятора 30-50 лИсточник skvagina.com.ua

• Напор. Должен обеспечивать комфортное водоснабжение каждой точки. Информация указывается в инструкции.
• Напряжение, мощность. Для правильного подключения. Влияет на выбор защитных устройств.
• Функциональность, тип. Модели отличаются возможностями. Используются разные материалы и принципы подключения элементов, устанавливаются дополнительные элементы.

Дополнительно учитывайте репутацию производителя, отзывы о продукции и качестве моделей. Это позволит выбрать лучшую модель, которая прослужит очень долго.

Лучше использовать автоматические и собранные производителем станции, где все детали подогнаны друг для другаИсточник img.moyo.ua

Регулируем работу станции насосного оборудования

После установки соединительных элементов, систему необходимо запустить в тестовом режиме, чтобы проверить герметичность и работоспособность всех ее сегментов. Перед запуском в заливное отверстие станции насосного оборудования вливается вода, этим исключается работа устройства «насухо».

Как правило, все регулировочные параметры устанавливаются на станции еще до ее запуска, исходя из рассчитанных параметров водопроводной системы дома. В ходе эксплуатации рабочие узлы станции насосного оборудования могут изнашиваться, поэтому примерно в раз год желательно проводить дополнительную регулировку параметра работы насосов. Точная регулировка система насосного оборудования с встроенными аккумуляторами давления производится собственным блоком автоматики.

Узлы автоматики станции насосного оборудования

Как видите, подключение станции насосного оборудования доступно даже непрофессионалу при наличии минимальных технологических навыков. Ее монтаж поможет вам обеспечить бесперебойное снабжение водой вашего дома и приусадебного участка.

Видео — Как подключить насосную станцию

Фильтр тонкой очистки в трубопроводе

Фиксация резьбовых сантехнических соединений

Устройство станции насосного оборудования с двухтрубной схемой всасывания воды

Узлы автоматики станции насосного оборудования

Схема подключения эжекторного узла

Станция насосного оборудования в подвале

Обратный клапан для станции насосного оборудования

Подключение станции насосного оборудования по однотрубной схеме

Самодельный оголовок для скважины

Состав насосной станции

Станция в отдельном строении

Состав станции насосного оборудования

Линия промерзания почвы

Обеспечение герметичности резьбовых соединений в водопроводе

Конфигурация станций насосного оборудования

Комплектация насосной станции

Как подключить насосную станцию

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
2. В траншеи прокладываются водопроводные трубы.
3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

• гидрогеологические условия местности изменились;
• используется устаревшее оборудование;
• поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
4. Далее производится прокладка и подключение электропроводки.
5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

• На реле давления открывается крышка.
• Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
• Для регулировки давления включения нужно крутить винт с обозначением «Р».
• После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Назначение LED-драйверов для светодиодов

Основной функцией драйвера для светодиодов является обеспечение стабилизированного тока, проходящего через LED-прибор. Значение тока, протекающего через кристалл полупроводника, должно соответствовать паспортным параметрам светодиода. Это обеспечит устойчивость свечения кристалла и поможет избежать его преждевременной деградации. Кроме того при заданном токе падение напряжения будет соответствовать величине, необходимой для p-n перехода. Узнать соответствующее напряжение питания светодиода можно воспользовавшись вольт-амперной характеристикой.

LED-драйвер обеспечивает стабилизацию тока, проходящего через прибор

При освещении жилых и офисных помещений светодиодными лампами и светильниками применяют драйверы, питание которых обеспечивается от сети переменного тока 220В. В автомобильном освещении (фары, ДХО и пр.), велосипедных фарах, портативных фонарях используют источники питания постоянного напряжения в диапазоне от 9 до 36В. Некоторые светодиоды небольшой мощности можно подключать без драйвера, но тогда в схему включения светодиода в сеть 220 вольт должен быть внесен резистор.

Напряжение драйвера на выходе указывается в интервале двух конечных значений, между которыми обеспечивается стабильное функционирование. Существуют адаптеры с интервалом от 3В до нескольких десятков. Чтобы запитать схему из 3-х последовательно соединенных светодиодов белого цвета, каждый из которых имеет мощность 1 Вт, потребуется драйвер с выходными значениями U – 9-12В, I – 350 мА. Падение напряжения для каждого кристалла составит около 3,3В, а в общей сумме 9,9В, что войдет в диапазон драйвера.

См. также

Определение места установки

Лучше всего располагать напорную станцию максимально близко к точке забора. В этом случае снижается инерционность системы. Она быстрее реагирует на расход воды и оперативно восполняет его.

То есть вся система работает более ровно, без скачков давления, более стабильно. Так что в идеальном мире лучшим решением будет установка насосной станции в колодец. Что не всегда возможно.

При компактном монтаже насосная станция занимает совсем мало места и найти для нее точку установки довольно просто

Вариант #1 – монтаж непосредственно в колодце

При установке в колодце решается проблема удаления станции от источника. Шумность механизмов тоже никак не отражается на комфортной эксплуатации — двигатель работает вне жилой зоны.

Есть и недостатки. В первую очередь улучшаются условия работы механизмов — главным образом повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта — по причине конденсата.

Монтаж станции внутри колодезной шахты могут выполняться двумя способами:

• съемное крепление с креплением за верхнюю поверхность шахты колодца;
• стеновой кронштейн в колодезном стволе.

Оба способа примерно равнозначны. Первый чуть проще, второй компактнее. Оба они мешают другим способам подъема воды — ведром, например, уже манипулировать неудобно, а неизбежно при этом капающая вода не прибавляет станции срока службы.

Дополнительно колодец потребует утепления наземной части. Конечно, температура воды и грунта на такой глубине неизменно плюсовая, но возможно поверхностное, локальное замерзание воды и образование льда — даже это для насосной установки совершенно противопоказано.

При такой установке возможна только летняя эксплуатация – зимой без утепления оборудования могут возникнуть проблемы

Вариант #2 – кессон или отдельное помещение

Еще существует вариант установки насосной станции в специальном служебном колодце, выкопанном у основного, служащего для водоснабжения — это называют установкой в кессоне. Альтернативой ему будет монтаж оборудования в наземном служебном помещении.

Кессонный способ монтажа имеет такие же плюсы, что и установка непосредственно в колодце. Тихо, близко к точке забора, удобно. Чаще всего кессон монтируется максимально вплотную к кольцам колодца — при много меньшей глубине залегания, естественно.

Из отрицательных моментов стоит отметить возможность образования конденсата. И необходимость серьезного утепления, причем самого тщательного. И, если возможно, борьба с конденсатом. Это все при самой качественной гидроизоляции — грунтовая влага в кессоне совершенно не нужна.

Тут же обязательные мероприятия по предотвращению попадания внутрь кессона талой или дождевой воды – в большинстве случаев они решается конструкцией люка. С остальным придется повозиться.

Постройка наземной подсобки специально для насосной станции совсем простая с позиции технологии. Но и тут требуется утепление. А, поскольку расположение наземное, то к необходимости утеплителя добавляются заботы об отоплении. Минусовые температуры недопустимы в помещении, где смонтирована насосная станция.

Если насосная станция монтируется в отдельном подсобном помещении, оно обязательно должно быть утеплено

Вариант #3 – внутри дома

Третий вариант размещения — внутри дома, в котором организовывается водоснабжение. Из-за шумности оборудования лучше всего его ставить обособленно — обычно для этих целей используют котельную или подвал. Но, в условиях дефицита места, монтаж может быть произведен в ванной комнате или прачечной, подвале или под лестницей.

В любом случае следует озаботиться шумоизоляцией. Иначе проживать в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в подвале, то следует проконтролировать необходимость дополнительной гидроизоляции. Если в подвале влажно.

Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Этот фактор тоже может скорректировать точку монтажа уже относительно внутренней географии дома.

Если нельзя найти для станции тихое место, можно пойти иным путем и подобрать модель с большим гидроаккумулятором – насос станет реже включаться

Комплектующие, учитываемые при расчете

Для возведения подвесной конструкции потребуется не только гипсокартон, но и многочисленные крепежные элементы, а также средства подготовки поверхности к чистовой отделке. Поэтому в расчет – самостоятельный или при помощи калькулятора – включаются:

• Листы (плиты) гипсокартона. Как правило, на потолок материал укладывается в один слой, а продается целыми листами.
• Профили несущие и потолочные. Выпускаются длиной 3 и 4 метра, поэтому при покупке необходим подбор для минимизации отходов.
• Вертикальные подвесы, различные соединители.
• Дюбель-гвозди для крепления профилей к стенам и потолку.
• Саморезы по металлу, скрепляющие профили между собой.
• Армирующая сетка-серпянка и шпаклевка для заделывания швов.

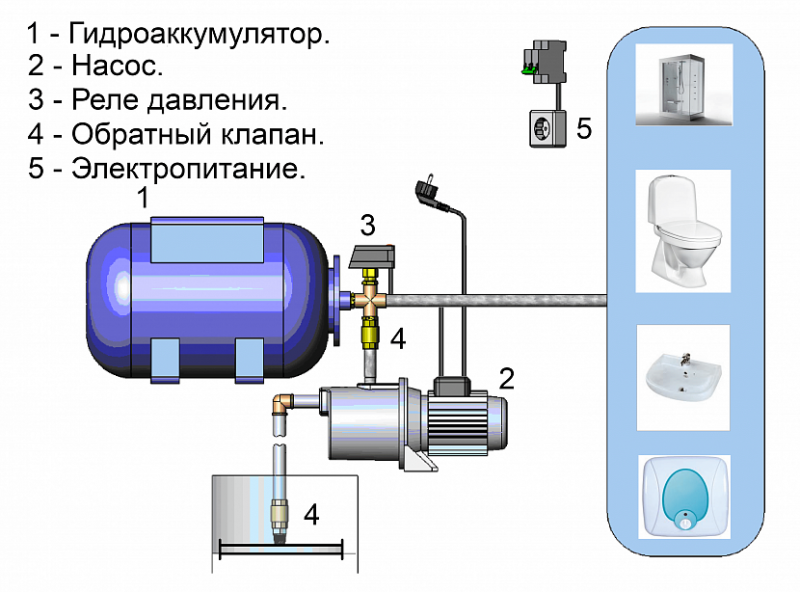

Насосная станция для колодца: обзор конструкции

Типовая насосная станция, используемая для генерации давления в бытовом водопроводе, состоит из следующих деталей и узлов:

Гидроаккумуляторная насосная станция

• Гидроаккумулятора – бочкообразной емкости, используемой для нивелирования  падения давления в системе во время частых включений и выключений кранов или любых других источников потребления. То есть, потребители черпают воду из этой емкости, которая, в свою очередь, «разгружает» насос, избавляемый от необходимости включаться после каждого открытия/закрытия кранов в доме.
• Насоса – устройства, обеспечивающего приток жидкости в гидроаккумулятор. Причем откачка воды из колодца идет по вакуумной ветви трубопровода, разрежение в которой создает все тот же насос.

Кроме того, насосная станция не может функционировать без дополнительного оборудования, к которому относятся:

• Трубопроводная арматура — трубы разного диаметра и длины, из которых формируется вакуумный участок (внутренний – от заборного узла до адаптера, и внешний – от адаптера до ввода в насос) и нагнетаемый участок (от насоса гидроаккумулятора к  источникам потребления). Причем насосная станция для абиссинского колодца оснащается только «внешним» трубопроводом, поскольку «внутренний» участок состоит из обсадных труб самого источника.
• Соединительные элементы — муфты, отводы, тройники, коллекторы и прочие фитинги, используемые в сборке водопровода из трубной арматуры.
• Запорные, регулирующие и контролирующие элементы – вентили, манометры, реле давления, обратные клапаны и так далее.
• Фильтрующие элементы грубой очистки (монтируются на входе в насос) и тонкой очистки (монтируются на выходе из аккумулятора).

Схема работы

Принцип функционирования насосной станции достаточно прост и реализован следующим образом:

Гидроаккумуляторная автоматическая насосная станция

• Насос откачивает воду из источника и заполняет гидроаккумулятор. Причем насосная станция погружная для колодца или скважины предполагает монтаж насоса в шахте источника, а вариант с поверхностным насосом – размещение устройства возле накопительной емкости.
• Реле давления контролирует этот процесс, отключая насос от питания после закачки определенного объема жидкости в аккумулятор.
• Гидроаккумулятор питает потребителя, создавая напор в водопроводе. То есть, открыв кран, вы расходуете воду не из скважины, а из аккумулятора.

При опустошении аккумулирующей емкости реле включает насос и все начинается сначала.

Отзывы

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

1. Обвязка гидроаккумулятора. В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы. В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
2. Вывод трубопровода. Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
3. Подключение к электрической сети. В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Принцип устройства

Перед тем, как выбрать насосные станции водоснабжения для частного дома, надо разобраться с типом их устройства. Агрегат можно собрать по отдельности или купить готовую модель. Он может состоять из следующих элементов:

• гидроаккумулятор (специальный бак, который может быть от 15 до 100 л и больше);
• автоматика, регулировочные блокираторы;
• шланги, фитинги, трубы, клапана;
• обратный клапан;
• насос (применяется поверхностная/погружная модель);
• фильтр;
• реле давления.

Специалисты всегда советуют выбирать готовые модели, где элементы подобраны по всем характеристикам. Погружные модели могут меняться на поверхностные.

Устройство станцииИсточник strojdvor.ru

Фильтр используется для защиты устройства от мусора. Клапан защищает от обратного хода жидкости при отключении прибора. Выключается/включается насос по сигналу реле давления. Сечение труб должно обеспечивать нормальное перемещение жидкости. Мощные модели обеспечивают нормальную подачу жидкости для домов, где проживает больше 5 человек, а также точки водозабора за пределами дома.

Оборудование и расходники парой слов

Заключение по теме

К вопросу, что выбрать: одно- или двухтрубную водопроводную систему. Все будет зависеть от того, какой глубины скважина или колодец бурится или выкапывается на загородном участке. Надо отметить, что верхние водоносные слои не славятся чистой водой, что не скажешь о нижних пластах. Но, как показывает практика, многие загородные жители отталкиваются в сооружении локального водопровода от стоимости проводимых работ, от цены приобретаемого оборудования. Поэтому однотрубные системы встречаются гораздо чаще. Тем более, есть возможность для них не бурить скважину, а просто соорудить колодец.

Заключение

Так же, как различаются насосы в зависимости от возможностей работы с разными источниками воды, они различаются и в зависимости от целевых потребителей. Ведь одно дело – обслуживать близкорасположенные грузки, а другое – доставлять воду на второй этаж удаленного на те же 20 м дома. Во втором случае, к примеру, насосная станция воды колодца может быть дополнена вспомогательным средством водоснабжения. Это решение позволит снять нагрузку на агрегат и сбалансировать давление в каналах перекачки. С другой стороны, как раз в таком случае может прийти на помощь мощная станция с высокими рабочими показателями – впрочем, и в такой конфигурации вся нагрузка будет возложена на один-единственный агрегат.
