Виды штангенциркулей и их отличия + фото

Схемы измерения деталей штангенциркулем.

При контроле деталей необходимо правильно держать штангенциркуль для получения наиболее точных результатов. И от того на сколько вы овладеете данным искусством будет зависеть как вы будете измерять детали и получать достоверные данные о качестве получаемой заготовки. Мы рассмотрим четыре наиболее часто применяемые схемы измерения деталей штангенциркулем. На самом деле их намного больше но это как говорится классика жанра.

1. Измерение валов штангенциркулем.

И так как мы видим из предоставленной схемы мы видим, что при помощи штангенциркуля можно измерять наружный диаметр вала и его общую длину.Сразу поясню, линия измерения это прямая между двумя точками касания измеряемой заготовки с губками колумбика. Когда проводите измерение деталей штангенциркулем сконцентрируйтесь и будьте внимательны.

Линия измерения 1 — показывает как необходимо установить штангенциркуль для корректного измерения диаметра вала. То есть линия измерения должна быть перпендикулярна оси измеряемого вала. Хотя в принципе если вы все делаете аккуратно то все получится без особых усилий.

Линия измерения 2 — при таком виде контролируется длина вала. Линия измерения параллельна оси заготовки но в тоже время перпендикулярна губкам штангенциркуля.

 2. Измерение внутреннего отверстия штангенциркулем.

При таком измерении губки штангенциркуля (специально для этого предназначенные) вставляются в отверстия таким образом, чтобы линия измерения проходила через центр  отверстия и в тоже время была перпендикулярна его оси. Вроде ясно, а то как то круто загнул .

3. Измерение деталей штангенциркулем, внутренних прямолинейных поверхностей.

При измерение внутренних прямолинейных поверхностей необходимо вставить губки колумбика таким образом, чтобы угол между линией измерения и поверхностью заготовки был равен 90 градусов. Если же вы при измерении будете держать колумбик с перекосом, то не получите достоверных результатов. По этому я рекомендую проводить измерения несколько раз, дабы исключить возможные ошибки.

4.Измерение глубины линейкой глубиномера штангенциркуля.

При таком измерении необходимо установить ваш штангенциркуль таким образом, чтобы линейка глубиномера была строго перпендикулярна двум поверхностям между которыми измеряется расстояние. Можно сказать, что для измерения глубины различных деталей штангенциркуль подходит не совсем идеально и есть другие приборы более точные.

Подробная видео инструкция как пользоваться штангенциркулем (Советую к просмотру):

Пожалуй на сегодня хватит информации :). Подытожим сегодня мы с вами поговорили про измерение деталей штангенциркулем в условиях производства и я надеюсь, что моя статья поможет вам в самообразовании и вы поняли, что проводить измерение деталей штангенциркулем не так уж и сложно. Ожидайте новых постов. ПОКА ДРУЗЬЯ!!!

С вами был Андрей !

Фото использования штангенциркуля

Также рекомендуем просмотреть:

• Как выбрать лучшие токовые клещи
• Для чего нужен газоанализатор
• Разновидности измерительных инструментов
• Инструкция, как пользоваться теодолитом
• Что такое анемометр
• ТОП лучших толщинометров
• Как выбрать шумомер
• Хороший дозиметр радиационного фона
• Обзор лучших лазерных уровней
• Как пользоваться индикатором напряжения
• Обзор лучших мультиметров
• Лазерный дальномер
• Лучший влагомер для древесины
• Как выбрать лазерную рулетку
• Цифровой вольтметр
• Измерители температуры воздуха
• Электронный динамометр
• Как пользоваться гидроуровнем
• Что такое нивелир
• Как выбрать пузырьковый уровень
• Что такое микрометр
• Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях 😉

Назначение и принцип действия

Назначение штангенциркуля – выполнение замеров высокой точности внутри и с наружи измеряемых объектов, а также глубины всевозможных отверстий.

Особенность инструмента — универсальность.

Штангель – распространенное название штангенциркуля среди тех, кто им постоянно пользуется, является обыкновенным сокращением слова.

Этот инструмент “умеет” измерять внешние и внутренние диаметры круглых и цилиндрических объектов, например, гаек и болтов, подходит для внутренних измерений канавок по всем параметрам.

Принцип измерения штангенциркулем заключается в определении размера на основании положения измерительной рамки, которая свободно перемещается вдоль штанги с нанесенной шкалой.

Само значение размера определяется методом совпадения, а его точность, в зависимости от, собственно, класса точности, способно доходить до сотых частей миллиметра.

Виды штангенциркулей и их цена

Штангенциркули делятся на следующие основные виды:

Стрелочный

Не требует вычислений, более простой в использовании, так как результаты замеров отображаются на циферблате с круговой шкалой.

Стоимость – от 1700 рублей.

Цифровой

С небольшим дисплеем, на который выводятся в цифровом виде результаты замеров. Обладает наивысшей точностью.

Другое название – электронный. Стоимость – от 700 рублей за самые простые модели.

Кроме того, штангели бывают с глубиномером (тип Т-I и I) и без него (тип II и III).

Прецизионный штангенциркуль – общее название для моделей, обладающих повышенной точностью измерений.

Кстати говоря, моноблочный инструмент (неподвижные губки не закреплены на штанге, а являются неотъемлемой ее частью) выдают самые точные показания.

Существуют задачи, с которыми стандартный инструмент справиться попросту не способен.

Тогда мастер берет в руки специальный штангенциркуль.

Букеты из шишек (видео)

Специальные штангенциркули

Яркие примеры специализированных моделей:

Разметочный

С остро заточенными твердосплавными губками и специальным циркульным механизмом.

Кроме проведения измерений, позволяет отрисовывать дуги прямо губками на твердом материале.

Разметочный штангенциркуль аналогичен вариантам без циркульного механизма с губками, в основе которых лежат твердые сплавы.

Цена – от 2,5 тыс. рублей.

Для тормозных дисков (ШЦЦД)

Конструкция с односторонними удлиненными губками для наружных измерений, имеющими на рабочей поверхности зубья для повышения точности замеров.

Существуют варианты, позволяющие определять толщину тормозных дисков авто и мотоциклов без необходимости демонтажа колеса.

Стоимость самых простых моделей – около 1 тыс. рублей.

Путевой

Для замера параметров рельсового полотна.

Цена – от 20 тыс. рублей.

К аналогам штангенциркуля относятся следующие измерительные инструменты:

Инструмент, предназначенный для измерения зубьев реек и шестерен с точностью 0,02 мм.

Инструмент, предназначенный для измерения глубин, высот глухих отверстий, выступов, пазов, канавок.

Штангенрейсмас

Инструмент, позволяющий без специализированных навыков выполнять измерения высот и производить вертикальную разметку деталей с точностью до 0,05 мм.

Другое название – штангенрейсмус.

Как правильно хранить инструмент

Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений – ударов, царапин и др.

Штангенциркуль – инструмент, который часто требуется профессиональным мастерам и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.

Устройство и применение штангенциркулей

Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).

Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.

• Передвижная рамка;
• Подвижные губки для определения внутреннего размера;
• Подвижные губки для определения наружного размера;
• Шкала нониуса;
• Штанга глубиномера;
• Винт для крепления рамки.

В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность.  Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

https://youtube.com/watch?v=JBgePO4gRpw%3F

Основные пункты

Условия займов в Доброзайме

Сумма займа	от 1 000 до 100 000 рублей
Срок займа	от 1 дня до 1 года
Процентная ставка	от 0 до 1% в день
Время рассмотрения онлайн-заявки	15 минут
Срок выдачи займа	моментально
Документы	паспорт РФ
Возраст заемщика	от 20 до 90 лет
Способ получения займа	в офисах компании; доставка курьером; на банковскую карту.
Способ погашения	в офисах Доброзайма; в любом банковском отделении; с помощью интернет-банка; в терминалах Сбербанка, Киви, Элекснет, CyberPlat, МКБ; через электронный кошелек QIWI; в салонах сотовой связи; через почтовое отделение; с карточки в личном кабинете.
График работы	круглосуточно
Возможность продления займа	да
Можно ли с плохой кредитной историей	да

Подробные условия займов

Виды террас

Интересно почитать

Виды штангенциркулей и их цена

Штангенциркули делятся на следующие основные виды:

Стрелочный

Не требует вычислений, более простой в использовании, так как результаты замеров отображаются на циферблате с круговой шкалой.

Стоимость – от 1700 рублей.

Цифровой

С небольшим дисплеем, на который выводятся в цифровом виде результаты замеров. Обладает наивысшей точностью.

Другое название – электронный. Стоимость – от 700 рублей за самые простые модели.

Кроме того, штангели бывают с глубиномером (тип Т-I и I) и без него (тип II и III).

Прецизионный штангенциркуль – общее название для моделей, обладающих повышенной точностью измерений.

Кстати говоря, моноблочный инструмент (неподвижные губки не закреплены на штанге, а являются неотъемлемой ее частью) выдают самые точные показания.

Существуют задачи, с которыми стандартный инструмент справиться попросту не способен.

Тогда мастер берет в руки специальный штангенциркуль.

Бетон и стекло

Как выбрать?

При покупке штангенциркуля проверяйте точность, диапазон замеров (по длине), наличие цифрового измерителя, глубиномерного штыря и стопорного винта, целостность клешней и всей несущей конструкции в целом.

В худшем – прибор полностью может выйти из строя.

Корпус цифромодуля должен быть выполнен из алюминиевого сплава или высококачественного композита. Он не должен люфтить и скрипеть. Яркая шкала может бросаться в глаза, если вы где-то оставили инструмент, но это является лишь приятным бонусом к нему. Штангенциркуль должен быть выполнен сам по себе хотя бы из алюминия или сплава на его основе. Но лучшим выбором является именно прибор из инструментальной нержавейки.

Какой штангенциркуль лучше – электронный или простой

Каждый измерительный инструмент имеет свои плюсы и недостатки, предназначен для выполнения определенных задач. Если рассматривать механический штангенциркуль, можно выделить следующие преимущества:

• простота обращения для человека, который не дружит с электроникой;
• изделие не боится влаги, легких ударов, кратковременного воздействия высоких температур;
• нет необходимости покупать батарейки, переживать, что в случае их разряда произойдет сбой в работе инструмента.

Недостатком считается только низкая скорость работы. Если на электронном дисплее быстро видны результаты, то здесь после каждого замера нужно присматриваться к шкале. Данные придется записывать на бумагу, что требует лишнего времени.

Качественный механический штангенциркуль считается «не убиваемым» инструментом

Электронный измерительный инструмент хорош своей многофункциональностью и скоростью работы. Однако нужно помнить, что электроника боится ударов, влаги воздействия высоких температур. Если цифровое устройство уронить в воду, оставить на солнце или случайно ударить по дисплею, оно выйдет из строя. За хороший электронный штангенциркуль придется выложить приличную сумму. Таким инструментом лучше работать на «чистом» производстве, где минимизированы вредные факторы, которые приведут к быстрому выходу из строя.

Электронный штангенциркуль лучше приобретать для выполнения задач, которые не приведут к быстрой поломке цифрового устройства

Как увеличить срок службы

Разобравшись с тем, как измерять штангенциркулем, надо выяснить еще особенности ухода за инструментом. Изготавливают инструмент из нержавеющей стали, поэтому служить он будет долго. Многие производители экономят на изготовлении, поэтому уже через несколько лет применения прибора на нем возникают некоторые признаки коррозионного воздействия. Чтобы предотвратить появление коррозии на поверхности измерительного прибора, следует хранить его в сухом и теплом месте. Особенно это актуально для приборов с электронным дисплеем, в которых быстро садится элемент автономного питания при хранении устройства с температурными показателями ниже +5 градусов.

Обычно “штангели” продаются совместно с чехлами — пластиковые, деревянные и прочие, которые исключат негативные воздействия на инструмент. Если на прибор попадает пыль, грязь и прочие засорения, то их необходимо удалять, к примеру, продувочным пистолетом. Необходимо также смазывать моторным маслом подвижный элемент, что позволит продлить срок службы устройства. При выборе штангенциркулей нужно учитывать их качество, и не покупать самые дешевые варианты, так как они не только имеют высокую погрешность, но еще и малый срок службы.

Публикации по теме

Как пользоваться динамометрическим ключом: подробная информация об инструменте

Виды измерительных рулеток — устройство, выбор, применение и ремонт инструмента

Как пользоваться токоизмерительными клещами: конструкция, назначение виды

Динамометрические отвертки и их назначение

Осеннее гнездо с птенцами из шишек

Продукты

Штангенциркуль – 90 фото современных видов и особенности точного инструмента

Малоизвестные факты

Интересные факты о штангенциркуле уже описаны ранее, но мы рассмотрим еще несколько:

• Если говорить проще, что это устройство нужно не только для измерения миллиметров, но даже десятых миллиметров, а иногда и сотых. Как минимум, для большинства людей это открытие, что для измерений до миллиметров применяется линейка, а штангенциркуль куда точнее.
• По типу снятие показаний с приборы штангенциркули разделяют на три группы. В первой нониусные, это те, что привычны для нашего глаза. Циферблатные – на таких приборах показания выдает механический циферблат, прям как на часах, а цифровые являются самыми удобными, имеют индикацию, и с таким прибором вы точно не ошибетесь.
• Есть даже большое семейство «штангенинструмент», и в него помимо привычного нам штангенциркуля входит штангенреймас (имеет основание, причем нижняя поверхность рабочая, и соответствует нулевому отсчету по шкале, применяется для того, чтобы измерять высоту и разметку изделий, которые стоят на плите. Также есть штангенглубиномер, который нужен для измерения глубины пазов и отверстий, и штангензубомер, который нужен для измерения толщины зубчиков.

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи

С этой целью важно периодически выполнять три простых правила проверки работоспособности:

1. осмотр внешнего состояния;
2. проверка нулевого показания;
3. оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

• установку обеих шкал на ноль;
• расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

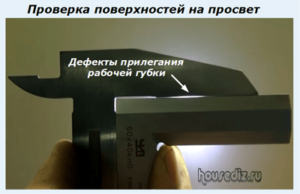

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.

Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги

Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Способы выдачи займа

Нестандартные подходы к выбору панно

Быть может, ваш дом хранит что-то от весёлого гнома и кукольного театра. Тогда в нём уместны панно декоры из серии «Венеция». Они недорогие, на первый взгляд, кажутся абстрактной узорной стилизацией. Но присмотревшись, сразу отличаешь черты маскарадных масок, весёлых и хитроватых. И строгая правильная рамочка, в которую заключены маски, начинает смотреться, как розыгрыш с подвохом. Словно, предупреждая — не поддавайтесь на иллюзию благопристойности, того и гляди вас осыплет взорвавшимся ворохом карнавальных блёсток.

Этой маске больше идёт не рамочка, а чёрный овал, скрывающий тайну лица за ней. А вокруг — разноцветные шары, смех и яркая пестрота. И только чёрный овал хранит интригу и скрытую угрозу. Задумывались ли вы о том, что декоративные предметы убранства выдают черты вашего характера, скрытые даже от вас?

Очень проявляют дом его ароматы и звуки, особенно если сравнить реальные запахи с теми, которых ждёшь от него. Бывает, что дому идёт аромат яблочного пирога с корицей и детский смех, а из него раздаётся «тяжёлый металлик» и запах коктейля. А бывает наоборот. Что делать, если судьба вам подарила дом, словно, созданный для звуков тяжёлого рока, а вы предпочитаете мелодию флейты? Всегда лучше, чтобы и волки были сыты, и овцы целы.

Как выбрать хороший инструмент

Основными достоинствами штангенциркуля является точность измерений. По такой причине высококачественный инструмент должен быть сделан из прочного материала, а также иметь легко заметную разметку и переносить активное применение. Популярностью у опытных мастеров пользуют инструменты из нержавеющей стали, на которых выгравированы деления из-за высокой устойчивости к долговечности и коррозии.

Главными принципами выбора будет следующее:

1. Длина – она будет определять диапазон измерений. Ее следует подбирать в зависимости от задач. Для применения в быту будет достаточно инструмента размером 12.5 см, а для строительства дома, к примеру, потребуется штангель длиной в 5 метров.
2. Шаг измерения – грубо говоря, результат измерений будет куда точнее у тех моделей, которые имеют наименьшее расстояние между соседними шкальными делениями.
3. Цена – не стоит покупать дорогостоящую модель для редкого использования в бытовых условиях, но хороший штангенциркуль не будет стоить дешево. Мастерам, у которых этот инструмент является основным для измерений, стоит посмотреть в сторону проверенных немецких, японских и швейцарских моделей. Качественные инструменты, а особенно электронные очень дорогие, и их достаточно купить раз, потому что это будет на всю жизнь. От частоты использования стоит отталкиваться от цены инструмента.

Перед покупкой штангеля убедитесь в том, что нет люфтов между неподвижной и подвижной частью, а также совпадают нулевые отметки обеих шкал при сведенных губках.

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определённой цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

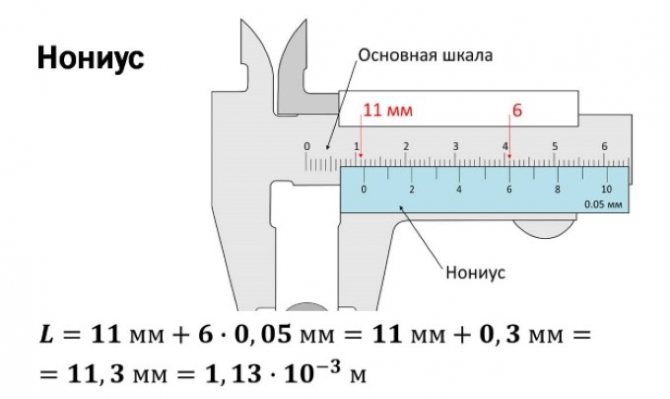

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив её с целым числом, пользователь получит точное значение размера детали.

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нём имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

Специальные штангенциркули

Яркие примеры специализированных моделей:

Разметочный

С остро заточенными твердосплавными губками и специальным циркульным механизмом.

Кроме проведения измерений, позволяет отрисовывать дуги прямо губками на твердом материале.

Разметочный штангенциркуль аналогичен вариантам без циркульного механизма с губками, в основе которых лежат твердые сплавы.

Цена – от 2,5 тыс. рублей.

Для тормозных дисков (ШЦЦД)

Конструкция с односторонними удлиненными губками для наружных измерений, имеющими на рабочей поверхности зубья для повышения точности замеров.

Существуют варианты, позволяющие определять толщину тормозных дисков авто и мотоциклов без необходимости демонтажа колеса.

Стоимость самых простых моделей – около 1 тыс. рублей.

Путевой

Для замера параметров рельсового полотна.

Цена – от 20 тыс. рублей.

К аналогам штангенциркуля относятся следующие измерительные инструменты:

Инструмент, предназначенный для измерения зубьев реек и шестерен с точностью 0,02 мм.

Инструмент, предназначенный для измерения глубин, высот глухих отверстий, выступов, пазов, канавок.

Штангенрейсмас

Инструмент, позволяющий без специализированных навыков выполнять измерения высот и производить вертикальную разметку деталей с точностью до 0,05 мм.

Другое название – штангенрейсмус.

Конструктивные особенности

Устройство штангенциркуля представлено тремя видами отдельных измерительных устройств, которые имеют общий класс точности и единые пределы измерения.

Их результаты отображаются на общей шкале штанги и нониуса.

Составные части штангенциркуля

Конструктивно механизм состоит из:

• базового элемента — штанги;
• подвижной части — рамки с дополнительными устройствами.

Штанга

Все детали размещаются на ней. Она выполнена плоской металлической рейкой с неподвижными губками и шкалой миллиметровых делений.

Рамка

Составная конструкция с внутренними пазами — подвижная рамка перемещается по штанге. Она имеет собственные губки, шкалу нониуса и стопорный механизм.

Узел фиксации состоит из винта регулировки усилия с подпружиненной пластиной, создающей равномерное прижатие при передвижениях рамки по всей длине штанги.

Рабочие кромки губок рамок и штанги имеют угловую заточку. Для выполнения внешних замеров она создана с ограничительными упорами, а внутренних — по всей длине рабочей кромки.

Измерительные шкалы

Отсчет длины измеряемой детали в мм снимают по шкале штанги, а последующее уточнение их долей выполняют по нониусу. Его класс точности в мм бывает:

• 0,02;
• 0,05;
• 0,1.

Шкала нониуса может наноситься непосредственно на корпусе подвижной рамки, как показано на нижнем фото, или крепиться винтами для выполнения точной калибровки инструмента — верхний снимок.

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Цена одного деления штанги, расположенная сверху, составляет ровно 1,0 мм, а у нониуса — 1,9. Поэтому десять нижних его делений занимают 19 мм.

При всех замерах в качестве указателя размера измеряемой детали используется положение нуля шкалы нониуса, установленное напротив верхних делений. На представленном рисунке он расположен в начале отсчета штанги и указывает на 0 мм длины.

Во время измерения подвижная рамка перемещается по штанге, удаляясь от начала шкалы, и фиксируется в определённом положении, например, как показано на рисунке ниже.

Ноль шкалы нониуса прошел два миллиметра по штанге. Он указывает на целую часть измеряемого числа — 2,0 мм. Из всех остальных девяти меток подвижной рамки ближе всех подошла к верхним калиброванным делениям четвертая. Она и показывает величину дробной части — 0,4 мм.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

Какой производитель штангенциркулей лучше

От производителя во многом зависит качество цифрового прибора. Однако с популярностью бренда увеличивается цена изделия. Лучшими зарубежными производителями являются:

• швейцарские компании Tesa/ Brown&Sharpe и Sylvac;
• японский бренд Mitutoyo;
• германские производители Mahr и Helios-Preisser;
• американская компания Starrett;
• китайское оборонно-промышленное предприятие SHAN.

Российских лучших производителей штангенциркулей мало, но они есть. К таковым относится «Челябинский Инструментальный Завод», МИКРОН и завод «Красный инструментальщик».

Какой фирмы лучше цифровой штангенциркуль

Цифровая модель Holex 412805 150 подойдет для домашнего и профессионального пользования

Из других фирм можно обратить внимание на следующие модели:

• Yato обеспечивает точность замера до 25 микрон;
• Fit Digital Caliper отличается качественным электронным модулем, точностью замера 10 микрон;
• IP67 Filetta серии 907 работает под водой, имеет 300 мм хода;
• ШЦЦ-1/2/3 считаются лучшими профессиональными цифровыми инструментами;
• «Ермак» MT-027 обеспечивает точность 0,01 мм;
• Qstexpress 150 не боится влаги, но качество замера среднее, а популярен из-за бюджетной стоимости;
• Qstexpress 008 является аналогом предыдущей модели, имеет точность 0,1 мм.

Все перечисленные цифровые модели имеют несущую конструкцию из нержавейки, автоматически отключаются при неактивности.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.
