Изготовление стола для ручной циркулярной пилы

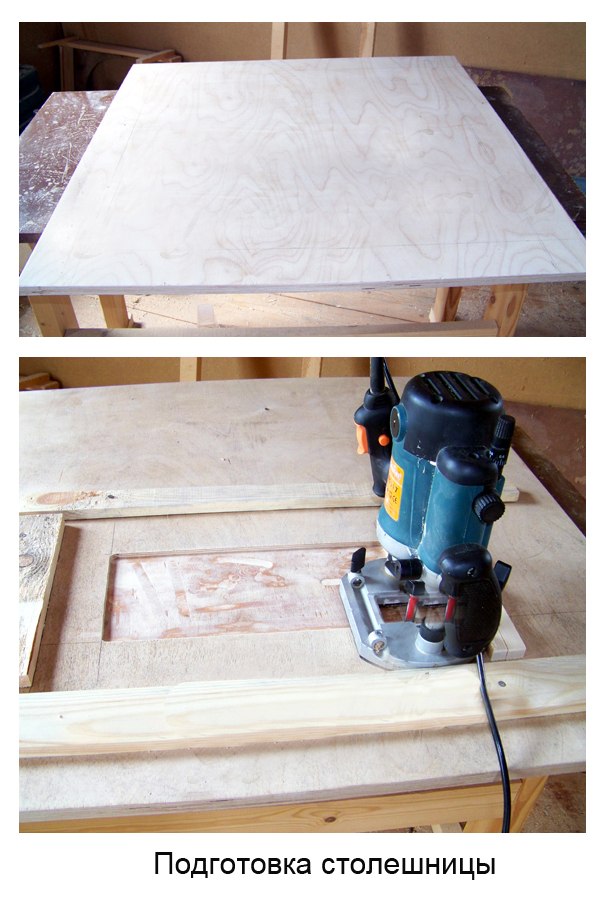

Изготовление столешницы для циркулярного станка

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

• Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
• Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

расположена на уровне бёдер

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

6 Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

1. 1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
2. 2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
3. 3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

Изготовление циркулярки

Перед тем как приступать непосредственно к изготовлению циркулярного станка необходимо продумать его устройство и конструкцию, а в идеале подобрать схему-чертёж, по которой в последующем будут выполняться все работы. Планируя изготовления станины, необходимо помнить о том, что такая конструкция должна быть устойчивой и надежной. Для производственных мощных пил основание выполняется из усиленной сваренной металлоконструкции. Для бытовых моделей можно использовать для станины деревянные бруски с фанерой или сварить основание из металлического уголка.

Сделать мощную и простую в использовании циркулярку можно из мотора от стиральной машины. Это не составит особой сложности. Такие двигатели имеют компактные размеры, работают от однофазной сети с напряжением 220 вольт, отличаются надежностью и способны работать на высоких оборотах.

Одним из важнейших узлов электропилы является вал, на который крепится рабочая пила. Можно использовать уже готовый вал от аналогичного оборудования или изготовить его на фрезере из металла кругляка. Вытачивают вал на токарном станке, проверяя идеально точное центрирование. Даже минимальное биение вала не допускается, так как в последующем работать на таком неправильно отцентрированном циркулярном станке будет невозможно и небезопасно. На валу следует выполнить посадочные места под шкивы и дисковую пилу.

Пильный диск должен возвышаться над поверхностью рабочей столешницы максимум на треть своего диаметра. В противном случае при большей высоте пилы обрабатывать древесину будет затруднительно, а работа на таком станке станет попросту опасной. При необходимости работы с брусом диаметр пильного диска будет приблизительно 350 миллиметров. Для обработки досок следует выбирать небольшие диски, диаметр которых составляет 250−300 миллиметров

Качеству используемых пильных дисков необходимо уделить должное внимание, так как в последующем на минициркулярку будет приходиться существенная нагрузка, некачественные диски быстро затупятся и потребуют замены

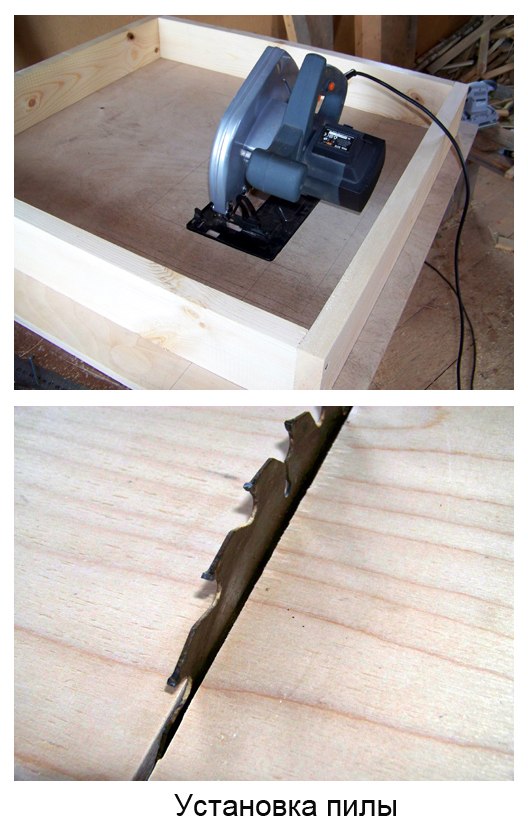

Установка циркулярной пилы в самодельный стол

После изготовления основного корпуса, происходит установка электропилы в самодельный стол.

1. На этапах изготовления конструкции стола в столешнице были выпилены все необходимые отверстия.
2. Во время установки стационарной пилы необходимо идеально отрегулировать наклон инструмента, иначе выпилка деревянных деталей будет проходить некачественно. Первым делом необходимо установить инструмент на готовую столешницу во все пазы и определить, нужно ли менять наклон. Если угол не соответствует желаемому, то придется его подрегулировать с помощью специальных болтов, это самый простой вариант. Либо можно выпилить специальные брусочки, которые будут прикрепляться к столешнице, а уже сверху на них, под нужным углом будет крепиться электропила.
3. Если инструмент установлен на месте правильно, все отверстия сходятся, нужно поставить и прикрепить подошву к столу болтами и затянуть их с внутренней стороны с помощью гаек с пружинными шайбами.
4. После того как ручная дисковая пила будет установлена, надо взять брусок немного больше, чем те, с помощью которых происходило регулирование угла наклона, и закрепить его на столешнице в том месте, где была отмечена платформа пилы.

Воздух в насосе или подсос воздуха

Уровень воды может падать и в самой насосной станции. В данном случае жидкость попросту подтекает в одном из критических мест. Конечно, трудно не заметить лужу возле подтекающего крана, но вода может выходить из системы и на других участках.

Важно! При постоянно работающем насосе проверьте трубопровод на наличие подтеканий

Чтобы не было сбоев в работе насосной станции, необходимо ликвидировать все протечки

Здесь нужно быть особенно внимательным. После обследования мест соединения патрубков возле насосной станции, переходите к другим местам. Трещины, обнаруженные на трубах, тщательно герметизируют специальным скотчем. Это только временный ремонт, в дальнейшем повреждённый участок нужно будет заменить.

При появлении течи на резьбовых соединениях, необходимо отключить насос и добавить пакли на резьбу, при необходимости заменить резиновое кольцо или прокладку. Особенно это актуально при использовании некачественных труб, когда диаметр резинового уплотнительного кольца немного больший, чем диаметр трубы. В некоторых случаях вода может вытекать из трещины фланца, примыкающего к гидроаккумулятору. Тогда деталь снимают, заваривают дырку и устанавливают обратно.

Обратите внимание! Герметизацию резьбовых соединений рекомендовано проводить с использованием специальной нити под названием Тангит Унилок. Таким герметиком может пользоваться даже новичок, ведь небольшая передозировка нити не приведёт к разрушению детали при накручивании на резьбу

Причиной появления течи может быть и обратный клапан, который устанавливают на подающем трубопроводе. Это приспособление не будет удерживать жидкость через накопившуюся грязь. В данной ситуации насосная станция накачивает воду до нижнего уровня давления и опять включается. Постоянная работа насосной станции часто наблюдается в ночное время суток, когда кранами или душем никто не пользовался.

Важно! Беспрерывно работающий насос может быстро выйти из строя

Особенности выбора текстиля

Отделочные работы

Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу.

Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола

Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок

В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.

Как видите, самодельный, и в то же время регулируемый циркулярный стол создать проще простого. Вам нужно лишь подойти к данному вопросу со всей ответственностью и энтузиазмом. Главный совет — всегда перепроверяйте замеры во избежание ненужных растрат на покупку новых материалов и т.д. Следуйте всем вышеперечисленным советам, и, вы наверняка выполните задуманное и создадите себе идеальное рабочее место для работы с пиломатериалами.

Под этой статьей мы для вас оставили одно из наиболее удачных видео с подробным пошаговым описанием всего процесса. Приятного просмотра.

Строительство закрытого крыльца. Фундамент, ступени

Из дрели

Это не самый лучший вариант миниатюрной циркулярной пилы в плане выносливости и надежности. Если использовать ручную дрель без внесения дополнительных изменений в конструкцию, то можно предложить два варианта циркулярной пилы из дрели. Первый вариант будет использовать зажимной патрон, без каких бы то ни было изменений – полотно диска при этом необходимо будет насаживаться на болт и зажиматься в сверлильном патроне. Второй вариант будет заключаться в том, что сверлильный патрон будет необходимо снять и использовать шпиндель для крепления пилы. Но как бы там ни было, ручная дрель предназначена для краткосрочного режима работы, производители рекомендуют непрерывно использовать ее всего 2-3 минуты, после чего делать не меньше 5-7 минут перерыв. Этот инструмент рассчитан на работу со сверлами максимальным диаметром 10-13 мм, поэтому использовать циркулярный пильный диск диаметром даже 125 мм на такой пиле будет вряд ли разумно.

Торцовка из болгарки

торцовочная пила из болгарки

Технические характеристики торцовки с протяжкой, собранной своими руками:

• обороты диска — 4500;
• длина пропила — 350 мм (намного выше, чем у заводского инструмента среднего класса).

Инструмент можно снять со стола и использовать болгарку по обычному назначению.

1. Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
2. На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
3. Для предохранения от стружки обойма прикрывается коробом.
4. Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
5. Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
6. Последний этап работ — изготовление защиты для диска.

• очень шумно работает;
• для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.

В случае если есть ограничение по срокам стоит предварительно заказать готовую смесь на заводе и залить бетонный пол одним разом за считаные часы.

Пошаговая сборка

Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:

1. Основание выполняется из бруса с размерами 40 на 40 миллиметров и листов фанеры.
2. Столешница изготавливается из лакированной или ламинированной фанеры. В центре столешницы выполняется пропил, в который будет входить режущий диск.
3. Снизу при помощи болтов или другого крепления фиксируют дисковую пилу.
4. Устанавливается выключатель, который позволяет включать пилу без поднятия столешницы. Также можно выполнить циркулярку без включателя, для чего рабочую пилу переводят в режим «Включено», и в последующем останется только подать напряжение на инструмент.
5. Из мебельных направляющих можно сделать передвижной упор, который крепится уголками к противоположной от выключателя стенке циркулярки. Наличие такого упора позволяет существенно упростить распил древесины.
6. Продольный упор выполняется из металлического уголка, а его перемещение осуществляется за счет ослабления болтов. Фиксирующие болты находятся в небольших, расположенных параллельно друг другу, пропилах столешницы.
7. Останется провести пробный запуск инструмента и при необходимости выполнить его регулировку.

Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.

Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.

Станок с маятниковой подвеской двигателя

Это более совершенный вид циркулярной пилы. Маятниковый подвес циркулярки обеспечивает плавный ход работы инструмента, при работе нет рывков, а ремень натягивается более сильно. Такая самодельная циркулярная пила меньше вибрирует, что сказывается на качестве работы и на долговечности узлов самого станка. Сам маятник представляет собой закрепленную с одной стороны платформу, на которой установлен двигатель. Второй конец платформы подпружинен. При включении двигателя платформа гасит колебания, и под действием вращения вала электродвигатель натягивает ремень.

Как видно собрать простую настольную циркулярную пилу своими руками относительно просто. Двигатель от стиральной машины и вал от старой болгарки это основные и самые дорогостоящие детали этого станка, все остальное можно сделать из подручных материалов. В результате получается незаменимое устройство, которое в случае необходимости можно доработать под свои потребности добавив необходимые устройства и приспособления.

Этапы изготовления

Шаг 1. Для начала рубанком подравниваем все стороны бруса. Из бруса собираем каркас стола: в каждой стороне столешницы просверливаем по два отверстия по 5 мм под шканты на каждую царгу и по одному отверстию для каждой ножки стола.

Шаг 2. В царгах нужно сделать по два отверстия (5 мм), а в ножках – по одному (5 мм).

Шаг 3. Устанавливаем шканты в столешницу, предварительно смазав их столярным клеем. Сверху устанавливаются царги и ножки.

Если имеются струбцины со стяжками, можно закрепить стол ими. После полного просыхания клея царги скрепляются с ножками и между собой специальными металлическими креплениями для столов и стягиваются саморезами.

Шаг 5. Закрепить пилу можно болтами или брусками с саморезами. Мы будем крепить брусками, поэтому в небольших брусочках делаем выпил шириной с площадку пилы. Брусками с саморезами с обеих сторон скрепляем циркулярную пилу со столешницей.

Шаг 6. Когда пила установлена, берем еще один брусок побольше и саморезами прикручиваем его к столешнице (прямо на отмеченные ранее точки, по которым выставляли ровно платформу пилы). Этот брусок необходим для того, чтобы в дальнейшем при снятии пилы со стола можно было быстро вернуть ее на место, не прибегая к разметке.

Шаг 7. Устанавливаем диск циркулярной пилы на место и пропиливаем столешницу, чтобы получилось продольное отверстие. Переворачиваем столешницу.

Шаг 8. Изготавливаем параллельный упор. Для этого отпиливаем от фанеры две полосы длиной, равной ширине стола, и шириной около 8–10 см. Углы скругляем при помощи транспортира и карандаша.

Шаг 9. Шлифуем обе полосы и скрепляем при помощи саморезов под углом. Внутрь прикручиваем металлический уголок.

Шаг 10. При постоянной работе со столом для циркулярной пилы и необходимости в закреплении упора на столешнице перпендикулярно диску закрепляется направляющая. Ролик или вторая часть направляющей крепится на нижнюю часть упора, чтобы упор мог подъехать / отъехать от диска циркулярной пилы.

А о том, как самостоятельно сделать верстак в гараж, вы можете узнать из этой статьи.

Некоторые нюансы изготовления

Электрический двигатель

Основным параметром, который определяет конструкцию самодельной «циркулярки», является толщина распиливаемых досок. Для бытовых работ своими руками обычно распиливать древесину толще 15,0 …20,0 миллиметров не требуется. Для изменения глубины пропила можно использовать и/или сделать специальный механизм подъема диска, но это значительно усложнит конструкцию самоделки.

При выборе приводного электродвигателя следует учитывать частоту вращения его вала. Используя ременную передачу, можно сделать изменение числа оборотов своими руками. Если предполагается в качестве привода использовать электродрель, то предпочтение следует отдать моделям с изменяемой частотой вращения патрона, тогда пользоваться такой циркулярной пилой, сделанной своими руками, будет одно удовольствие.

Материалы и инструменты

Для изготовления пильного стола своими руками нам потребуются следующие материалы:

• ЛДСП или фанера толщиной 21 мм;
• брус для каркаса стола (можно использовать обрезную доску 50 х 150 мм длиной 3 метра – 5 шт.);
• деревянные шканты 10 мм – 12 шт.;
• клей столярный;
• металлические крепления для царг и ножек – 4 шт.;
• металлические уголки – 10 шт.;
• саморезы.

Необходимые для работы инструменты:

• карандаш, маркер, рулетка, метр;
• электролобзик;
• ручной фрезер;
• шлифовальная машинка;
• наждачная бумага средней и мелкой зернистости;
• рубанок;
• дрель;
• шуруповерт.

А сделать стол для электролобзика вы сможете, прочитав эту статью.

Подробно: гардеробная в хрущевке вместо кладовки (фото примеров)

Что это такое

Рабочий стол для установки торцовочной пилы представляет из себя прочное основание, на котором монтируется данный режущий инструмент, торцовочная пила. Такая конструкция может быть выполнена из металлического профиля различного сечения и разного металла, а также прочных видов пластика. Дополнительные элементы (боковые расширения, направляющие полки и упоры) можно изготовить из пиломатериалов (доска, фанера, ДСП или ОСБ плита).

Размеры стола зависят от геометрических размеров распиливаемого материала (пиломатериалы, металлический профиль, тубы или арматура). Конструкция может быть постоянной или раздвижной, позволяющей изменять площадь поверхности стола, что также зависит от обрабатываемого материала и условий выполнения работ.

Стол, в зависимости от характера выполняемой работы, может быть выполнен стационарной или переносной установки, с устройством ножек или предусматривающий установку на ровной горизонтальной поверхности, расположенной над уровнем пола.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

• сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
• после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
• затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
• по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
• на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
• в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Сначала изготовьте панели для платформы

1.
Выпилите по указанным в «Списке материалов» размерам верхнюю и нижнюю панели А. Разметьте центры четырех отверстий с цековками для фланцевых гаек на нижней стороне верхней панели (рис. 1и 2).Сделайте цековки и просверлите отверстия, затем вставьте фланцевые гайки М6.

Пользуясь комбинированным угольником, измерьте высоту столика торцовочной пилы, стоящей на ровной поверхности.

2.
Для определения ширины боковых опор-ручек В измерьте высоту столика торцовочной пилы (фото А).В нашем случае этот размер

равен 90 мм. Затем выпилите опоры-ручки указанной длины и придайте им ширину в соответствии с измерениями.

3.
Чтобы сделать в опорах-ручках прорези 25 x 190 мм, разметьте центры 25-миллиметровых отверстий (рис. 1).Сверлом Форстнера сделайте отверстия, подложив снизу обрезок для предотвращения сколов. Завершите формирование прорезей, выпилив лишний материал между отверстиями электролобзиком. Затем отфрезеруйте 6-миллиметровые скругления по краям прорезей с обеих сторон.

4.
Приклейте боковые опоры-ручки В к верхней стороне верхней панели А (рис. 2).Просверлите отверстия и вверните шурупы.

Согнув визитные карточки вокруг обоих концов трубы, прижмите среднюю направляющую рейку С и прикрепите ее шурупами к панели А.

5.
Выпилите трубные направляющие С. Приклейте две из них к верхней стороне нижней панели А, выровняв по краям (рис. 1),зафиксируйте струбцинами, просверлите монтажные отверстия и вверните шурупы. Для крепления средних и внутренних направляющих подготовьте отрезки 3/4-дюймовых труб (для расширений) длиной 1085 мм. Используя трубы и прокладки из тонкого картона (подойдут визитные карточки), расположите и установите средние направляющие (фото В)и проделайте то же самое для монтажа внутренних направляющих. Прокладки обеспечат зазор, необходимый для свободного скольжения труб между направляющими.

6.
Нанесите клей на верхнюю сторону трубных направляющих С и прижмите струбцинами верхнюю панель А/В к нижней А/С, выровняв их края.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

Шаги	Описание
1	Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2	В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3	Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4	Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5	После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6	Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7	Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8	Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9	Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость

Конструкция должна быть устойчивой, без расшатывания

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Второй вариант стола для циркулярки. Фото технологии изготовления

Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:

фанерный лист (толщина 20 мм и выше);

доски 50 на 100 мм;

бруски 50 на 50 мм;

несколько саморезов;

деревянный клей;

один из видов древесного лака.

Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.

2

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается

Важно правильно подобрать передаточное число

Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки  – с меньшим, чтобы увеличить число оборотов.

Это интересно: Шлифовальная машинка по дереву, виды и особенности работы
