Самодельный токарный станок по металлу

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Похожие записи

2 Устройство и механизм действия самодельного станка

Перед тем, как приступить к созданию токарного агрегата для бытового использования, нелишним будет узнать об его основных узлах и механизме действия подобного оборудования. Элементарный станок состоит из следующих частей:

• две бабки;
• рама;
• два центра: один из них является ведомым, другой – ведущим;
• упор для рабочего режущего инструмента;
• электрический привод.

Механизмы станка устанавливаются на станину (в самодельном агрегате ее роль выполняет рама). Вдоль этой основы агрегата передвигается задняя бабка. Передняя бабка необходима для размещения базового узла вращения оборудования, она выполняется неподвижной. В станине монтируется и передаточное устройство, соединяющее ведущий центр с электродвигателем. Через данный центр происходит передача требуемого вращения обрабатываемой заготовке.

Станина «домашнего» станка обычно выполняется из деревянного бруса, также можно использовать уголки или профили из стали (металла). Не имеет значения, какой именно материал для рамы вы выберете, главное, чтобы он жестко фиксировал центры установки.

На самодельный токарный агрегат допускается устанавливать практически любой электрический мотор, даже совсем небольшой по мощности, но при этом стоит понимать, что его технических характеристик может не хватить для качественной обработки деталей, особенно, если речь идет о металлообрабатывающем аппарате. Малая мощность электродвигателя не позволит работать с металлом, а вот с деревянными заготовками способен справиться даже мотор мощностью около двухсот ватт.

Создаем токарный станок на базе электромотора

Теперь давайте рассмотрим последовательность сборки домашнего токарного станка по металлу.

1. Изготавливаем раму. Мы, согласно чертежу, обрабатываем швеллер или уголок профиля. Вымеряем и обрезаем ненужное. При помощи сварки надежно завариваем станину, так чтобы получился ровный прямоугольник.
2. Монтаж реек и бабок. На него будет монтироваться рейка с задней бабкой, с одной стороны. И привариваться передняя бабка с другой.
3. Монтаж привода. С тыльной стороны рамы, устанавливается электродвигатель. Ставиться он как можно ближе к передней бабке, чтобы при помощи валов и ремня можно было практично обеспечить возможность передачи вращения на рабочую часть.
4. Установка подручника. Когда предыдущий этап пройден — ставим подставку для инструментов. Она не приваривается, а делается подвижной при помощи гаек и болтов. Передвижение подручника должно осуществляться по направлению перпендикулярно заготовке.
5. Установка защитного кожуха и накидывание ремня на валы передачи.
6. Подключение двигателя к сети и заземление.
7. Визуальный осмотр на правильность сборки и пробный запуск.

Совет: Чтобы лучше понимать, как сделать станок — смотрите видео ниже.

Вас можно поздравить — домашний токарный станок готов. Теперь можно без особых усилий изготавливать любые нужные детали из металла на спецтехнику или автомобиль. Также вы теперь сможете самостоятельно ремонтировать те или иные запчасти транспортного средства или бытового инструмента.

Выбор способа передачи

Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:

1. Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
2. Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

Ременная передача

Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

Советы по экономии

От чего зависит необходимость объединения?

Решение о совмещении или разделении санузла зависит исключительно от нужд хозяев. Например: у семьи много вещей, да еще и маленький ребенок — логично, что им понадобится мини-постирочная, а значит, санузел лучше объединить. С другой стороны, даже если в квартире живет более четырех человек, не всегда рекомендуется осталять санузел раздельным: у людей могут быть разные графики учебы и работы. И, наоборот, если живут двое и один из них обожает долгие водные процедуры, куда актуальнее иметь отдельные ванную и туалет.

Дизайн интерьера: E.L.Design

3 Некоторые конструктивные особенности «домашних» токарных станков

Для предотвращения вибрации обрабатываемых деталей следует монтировать ведущий и ведомый центр на одной оси. Если вы планируете изготовить станок всего с одним центром (с ведущим), в конструкции такого оборудования нужно будет предусмотреть возможность крепления изделия кулачковым патроном либо планшайбой.

Специалисты не советуют устанавливать на самодельные токарные агрегаты электродвигатели коллекторного типа. Их обороты при отсутствии рабочих нагрузок могут повышаться без команды оператора, что приводит к вылету детали из элементов крепления. Понятно, что такая «летающая» заготовка способна наделать много бед в ограниченном пространстве – в квартире или в частном гараже.

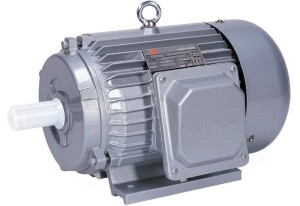

Оптимальным видом привода для самодельного агрегата является обычный асинхронный двигатель. Он характеризуется высокой устойчивостью при нагрузках (неизменная частота вращения) и обеспечивает качественную обработку деталей шириной до 70 и сечением до 10 сантиметров. В целом же, вид и мощность электродвигателя нужно подбирать так, чтобы изделие, подвергаемое токарной обработке, получало достаточное усилие вращения.

Отделка стен ламинатом. Фото пошагового процесса монтажа

Для выполнения монтажа ламината на стену способы крепления следует выбирать исходя из состояния основания поверхности и вида ламината.

Производители предлагают три вида плит для облицовки стен и потолка.

• клеевая панель – края изделия ровные по периметру. Укладку ламината на стену можно выполнить путем приклеивания к поверхности жидкими гвоздями или силиконом. Могут возникнуть трудности при монтаже в связи со сложностью приклеивания. Поэтому это не лучший вариант для устройства стеновой панели;
• шпунтовая плита – укладка производится в специальные замки. Монтаж можно выполнять путем нанесения клея или кляймерами. Отличный выбор для выполнения стенового решения или отделки потолка;
• кликовый – это модифицированная шпунтовая панель.

Устройство выполняется при помощи скрепления деталей между собой специальной защелкой. Такой ламинат обладает наибольшей прочностью.

Как крепить ламинат на стену нужно решать исходя из своих возможностей и выбранного типа изделия.

Варианты клеевого ламината

Оптимальные размеры зазора между стеной и ламинатом

Перед началом отделки все поверхности должны быть прошпаклеваны и прогрунтованы. И только после полного высыхания можно приступать к отделке стен ламинатом.

При выполнении монтажа необходимо знать, сколько отступать от стены при укладке ламината.

Для выполнения зазора между стеной и ламинатом нужно закрепить небольшие клинья около 2 см, которые вынимаются после монтажа.

Прежде, чем заделать щель между ламинатом и стеной, нужно уровнем еще раз проверить геометрию укладки. На этом этапе исправить ошибки легче, чем после окончания работ.

Монтаж ламината на стену

Подготовка к монтажу. Подрезка плит

После проведения подготовительных работ необходимо подготовить панели для крепления.

Если вы не знаете, как подрезать ламинат у стены, видео обзоры профессиональных мастеров наглядно это продемонстрируют.

Прежде чем подрезать ламинат у стены, необходимо при помощи рулетки вымерять все отрезки будущей конструкции. Подрезку выполняют при помощи ножовки или электролобзика. Выполнить отверстия под розетки можно с применением специальных насадок соответствующего диаметра.

После проведения подготовительных работ, приступаем к монтажу ламината на стену.

Подрезка ламината

Крепление клеевых плит

Выполнить монтаж не просто, но доступно. На профессиональном мастере можно сэкономить. Мы расскажем, как закрепить ламинат на стене без обрешетки своими руками и поделимся некоторыми особенностями монтажа.

Для выполнения работ следует обзавестись некоторыми специальными приспособлениями и клеем для ламината на стену.

• крепление основного каркаса можно выполнить при помощи перфоратора или дрели с победитовыми наконечниками;
• работу с панелями следует проводить шуруповертом, электролобзиком, молотком и плоскогубцами;
• проверить горизонтальную или вертикальную разметку можно уровнем и отвесом;
• для нанесения контура может понадобиться карандаш и рулетка;
• монтажные работы выполняем с использованием мастерка, кельмы, обычных и зубчатых шпателей;
• для замешивания клеевого состава понадобится глубокая емкость, насадка на дрель. Выполнить замес можно при помощи строительного миксера.

При помощи этих инструментов выполняется монтаж клеевого ламината. Можно выполнить укладку на деревянную рамку, в таком случае список будет шире.

Пошаговая укладка панелей на стеновую поверхность

Фото
Описание работ

Прежде, чем приклеить ламинат к стене, необходимо выровнять поверхности при помощи стартовой штукатурки. Погрешности не должны превышать 3 мм.

На тыльную сторону панели наносятся специальный клей или жидкие гвозди

Обязательно следует хорошо проклеить все стыковые линии.

Клеевой ламинат крепится непосредственно на стену.

Укладка начинается с нижнего левого угла стеновой поверхности. Перед работой следует демонтировать все прилегающие наличники, которые вернуть на место можно по окончании работ.

Подгонку ламината молотком следует выполнять осторожно, чтобы не повредить предыдущие рады. Для этого выполняются установка распорных клиньев.

Плиты не нуждаются в жесткой фиксации, шва должны быть эластичными.

Завершить установку ламината на стенах и потолке можно при помощи молдинга или декоративного плинтуса

Это придаст законченность оформлению помещения.

Как клеить ламинат на стену поможет видео. Это совсем не сложно и доступно. Стоит лишь захотеть.

Клеевое крепление

Как закрепить ламинат, используя кляймеры?

Перед выполнением монтажа ламината на стены своими руками, необходимо  ознакомиться  с некоторыми особенностями.

• кликовые панели нужно подбивать молотком, используя при этом бобышку. Особенно это касается установки последнего элемента. Выдержать отступ по всей геометрии поверхности можно при помощи распорных клиньев;
• можно выполнить крепление ламината на стену с помощью кляймеров, вбитых в отпиленную сторону плиты и закрепленных к стеновому основанию при помощи саморезов;
• для любого варианта раскладки, зазор между плитами должен составлять от 15 до 20 мм по всей геометрии конструкции. При помощи распорных клиньев этого трудно добиться. На помощь придет доска или рейка, уложенная первой от поверхности пола. По окончании монтажа плинтус закроет все зазоры;
• для выполнения обрешетки из дерева, материал должен быть хорошо высушен, иначе в процессе эксплуатации произойдет его деформация.

Перед тем, как закрепить ламинат на стене, нужно выполнить обрешетку. Ее следует собрать из досок, установленных под углом 90° друг к другу на расстоянии около 50 см. Выполнить каркас можно при помощи бруса, сторона которого не более 40 мм, либо оцинкованного профиля.

На обрешетку последовательно закрепляются панели. Крепление лучше всего выполнять кляймерами для ламината на стену. Они надежно зафиксируют плиты. С их применением у ламината останется способность расширяться при температурных изменениях.

Крепление при помощи кляймеров

Суппорт

Суппорт – это очень важная составляющая всего аппарата. Поэтому если мужчина даже захочет сделать суппорт токарного станка по металлу своими руками, он должен подойти к этой работе максимально собранно. От этого элемента зависит финальное качество всей будущей детали.

И если мужчина не хочет впустую тратить силы, время и другие ресурсы, он изначально позаботится о качественном исполнении данного предмета. Сам суппорт состоит из таких элементов как:

• Каретка
• Ходовой вал
• Салазки
• Поворотный узел
• Продольные направляющие;
• Держатель;
• Винты (2-4 штуки);
• Рукоятки с винтовым приводом и ещё одна специальная рукоятка
• Маховик

Суппорт – это деталь, которая крайне быстро приходит в негодность. Это связано с тем, что он подвержен постоянной вибрации, что приводит к расшатыванию соединительных деталей (что, в конце концов, приводит к тому, что вырезаемые детали получаются не такими хорошими и надёжными).

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного станка по металлу изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

1. Задняя бабка.
   Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
2. Передняя бабка.
   Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
3. Передний и задний центры.
4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Как изготовить резцы?

Стоимость наборов качественных моделей высока, а самостоятельно их изготовить не составит труда. Тем более, что профессионалы предпочитают изготавливать инструмент своими силами.

Для изготовления резцов по дереву своими силами необходим электрический станок для заточки металлических инструментов или болгарка с отрезными и шлифовальными дисками.

Лезвия для резца по дереву можно изготовить из высококачественной стали.

Это может быть:

• Сверло.
• Скальпель.
• Советские напильники особенно широко применяются для изготовления самодельных резцов.
• Лезвие ножовки по металлу.
• Лезвие циркулярной пилы, углеродистая сталь так же популярна, ведь заточенные резцы из углеродистой стали дольше прочих держат заточку.

Процесс создания резца несложен:

1. Первым делом болгаркой (УШМ) нарезаются полосы нужного размера.
2. Болгаркой или электрическим точильным станком формируется необходимая форма лезвия.
3. После посредством смены зернистости абразивных дисков затачивается заготовка и острие резца готово. Остается лишь оформить рукоятку. Наиболее твердая древесная порода – дуб отлично подходит для изготовления рукоятки. Также популярны береза и яблоня, которые не сильно уступают в своей податливости при обработке.

Лезвие помещается наполовину, раскроенного вдоль, бруска-заготовки будущей рукоятки и приклеивается столярным клеем. Можно также выбрать выемку в бруске, точно повторяющую форму острия. После бруски зажимают под прессом и склеиваются. Происходит обточка рукоятки до эргономичной формы и обжигается газовой горелкой, обрабатывается маслом или лакируется.

Оптимальными размерами рукоятки принято считать длину около 12 см, а заготовка под рукоять, может быть сечения 22*22–24 мм. После ошкуривания рукоятки на стамеску надевается зажимное кольцо, которое надежно фиксирует лезвие в деревянной ручке.

Важным этапом подготовки резца по дереву является его заточка.

Углы заточки фасок равны для всех видов резцов и достигают порядка 18–25 градусов. Длина острия в среднем равна 20–35 мм. Для сохранения остроты лезвия в процесс работы оно периодически охлаждается в емкости с холодной водой.

Заточка выполняется следующим образом:

1. Посредством точильного бруска, периодически смачиваемом водой.
2. Заточка на менее зернистом бруске и на наждаке самой малой зернистости.
3. Полировка кожаным ремнем с пастой ГОИ. Паста ГОИ продается в любом автомобильном или хозяйственном магазине.

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

• станина;
• передняя бабка;
• задняя бабка;
• суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Расчёт материалов для кровли из ондулина

Для чего нужен самодельный токарный станок?

Конечно, если финансовое положение позволяет, то можно не заморачиваться над изготовлением токарного станка своими руками. Однако заводское оборудование имеет внушительные габариты, и поместить его в гараже или небольшом подсобном помещении будет проблематично. Поэтому единственно правильным решением является изготовление металлообрабатывающего оборудования своими руками по своим размерам, которое будет соответствовать всем предъявляемым требованиям.

Самодельно собранный станок для обработки металлических изделий, который будет изготавливаться, с учётом всех особенностей его использования будет обладать простым управлением, не занимать много полезного пространства в помещении и отличаться простой и в то же время надёжной работой. На таком токарном станке по металлу можно с лёгкостью обработать любые заготовки небольших размеров из стали.

Related Posts via Categories

• Характеристики 1К62 – особенности станка в цифрах
• 1М63 – солидный инструмент для токаря и мастера резьбы
• Школьный токарный станок – почему он популярен не только на уроках труда?
• Токарный мини-станок – незаменимое оборудование для миниатюрной обработки
• ДИП-500 – токарно-винторезный станок для единичных работ
• Токарный станок JET BD-7 – настольный агрегат для бытового использования
• Приспособления для токарного станка – как сделать агрегат более функциональным?
• ИЖ-250 – легендарный токарный станок Ижмаша
• Корвет 403 – функциональный токарный станок для любителей и профессионалов
• TRENS SE 320 и другие станки известного европейского производителя

Напишите комментарий или отзыв

Изготовление продольной и поперечной подачи

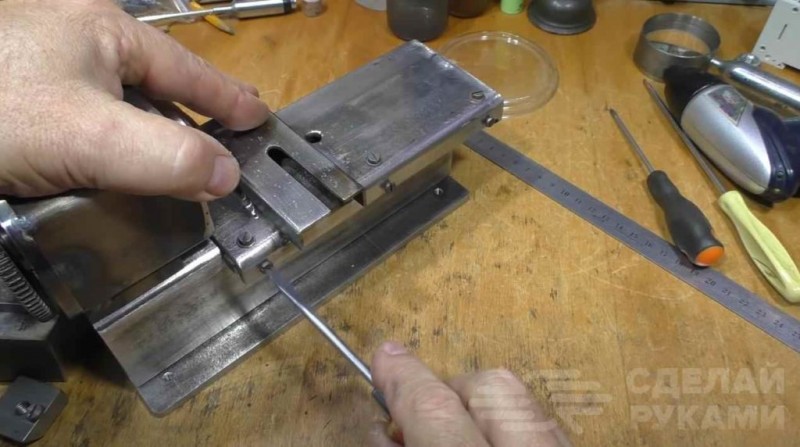

Основная деталь продольной подачи изготовлена из профильной трубы 80х80 мм (с толщиной стенки — 4 мм).

От профильной трубы отрезается часть стенки с бортиками высотой 10 мм, к которой приваривается щечка с одной стороны. В щечке сверлим отверстие диаметром 8 мм — для прохода резьбы М8.

В детали, изготовленной из токарного резца, автор сверлит отверстие, соосное отверстию в щечке.

После этого просверленное отверстие нужно будет рассверлить до диаметра 14 мм и нарезать резьбу М16.

Резьбу М16 автор использовал для того, чтобы шаг подачи был побольше (1 оборот — 2 мм).

К подвижной площадке (с внутренней стороны) автор крепит квадратный пруток (регулируемый прижим).

Из куска профильной трубы 40х20 мм автор изготовил основу поперечной подачи. Прорезь в ней сделана под винт М6. Внутрь вставляется и приваривается удлиненная гайка М8.

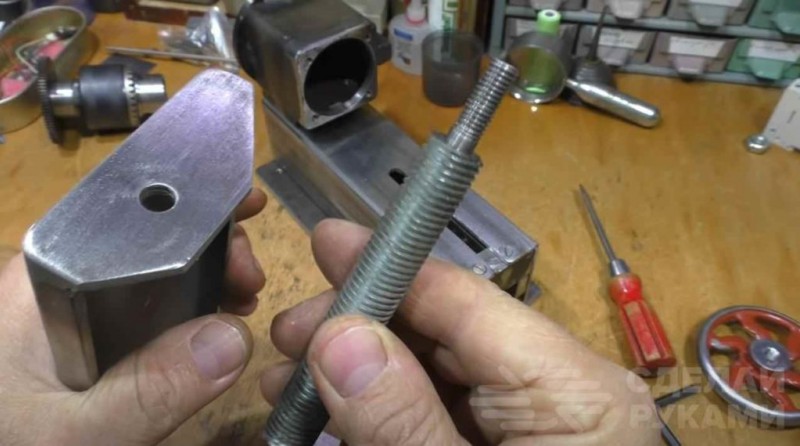

Винтом поперечной подачи служит кусок шпильки М16. На конце сделана проточка диаметром М8 под ручку от старой швейной машинки.

Продольная подача прижимается к станине при помощи самодельного прижима, который располагается внутри станины.

Устанавливаем продольную подачу на основание, и крепим ее. Далее по тому же принципу изготавливается поперечная подача, но уже из куска профиля 50х50 мм (толщина стенки — 2,5 мм).

Сверху поперечной подачи крепится металлическая пластина толщиной 6 мм (служит для крепления резцедержателя).

Ходовой винт поперечной подачи сделан из шпильки М8. С одной из сторон сделана проточка и нарезана резьба М6 — для самодельного маховика.

Рекомендации профессионалов по строительству из блоков

Токарный станок по дереву своими руками из дрели

Если у вас в мастерской присутствует верстак, то тогда процесс изготовления деревообрабатывающего агрегата значительно упрощается. В этой ситуации нет необходимости в поиске материалов для станины, в ее непосредственной сборке. Заменить токарное устройство способна обычная дрель, зафиксированная на ровной, горизонтальной поверхности верстака.

Фиксация дрели выполняется посредством струбцины и хомута, который необходимо закрепить на шейке электронного инструмента. Однако остальные составляющие, необходимые для обработки деревянных заготовок, все же придется собрать.

Токарный станок из дрели, сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа

В первую очередь это касается задней бабки, выполняющей роль упора. Данный узел закрепляется параллельно дрели и, как правило, изготавливается из деревянных брусков. Для надежности рекомендуется также воспользоваться винтом для регуляции, головка которого заточена под конус.

Дальнейшая сборка токарного станка из дрели производится довольно просто. Подручник может быть заменен обычным деревянным бруском, который фиксируют на горизонтальной плоскости посредством струбцины.

Главное правило при сборке такой нехитрой конструкции – соблюдение центровки оси вращения шпинделя и винта регулировки на заднем узле. Например, из обычной дрели можно на время собрать токарный прибор. Причем на таком станке можно как выполнять обработку дерева, так и производить заготовки из мягких металлов (алюминия, меди и т. д.).

Традиционные модели римских штор

Задняя бабка

Конструкции вращающихся центров задней бабки токарных станков по металлу и дереву

Конструкции вращающихся центров токарных станков по металлу (вверху на рис. справа) и по дереву (там же внизу) принципиально не отличаются, только «деревянный» рассчитан на многократно меньшие нагрузки. Но в работе, особенно домашней, существенное отличие есть: осевые отверстия в точеных деревянных деталях сверлят крайне редко, т.к. их прочность от этого сильно снижается – дерево, в отличие от металла, легко трескается. Т.е., отказавшись от пиноли под сменные рабочие органы, можно упростить конструкцию задней бабки до пригодности к изготовлению «на колене» с небольшой долей простых заказных токарных работ.

Типовая конструкция задней бабки токарного станка по дереву показана на рис. ниже. Справа там же – вкладыш с вращающимся центром в деревянную заднюю бабку, сделанный из петли гаражной двери. Здесь также используется ГДП, и хвостовик центра подгоняется к обойме аналогично валу передней бабки, но проще и легче: зазор между штырем и гнездом гаражной петли ок. 0,5 мм и, как правило, узел оказывается пригодным в работу без подгонки и притирки.

Стандартная задняя бабка токарного станка по дереву и самодельный вкладыш в нее из гаражной петли

Некоторые затруднения вызывает только фиксация центра от обратного продольного хода. Нарезать трапецеидальную резьбу и сделать к ней стопорный сухарь или эксцентрик дома нереально, а обычную метрическую резьбу стопорный винт быстро сомнет. Выход – плавающая алюминиевая втулка. Слесарям этот способ хорошо знаком: если нужно зажать в тисках резьбовую деталь, ее оборачивают тонким алюминием или ставят между алюминиевым прокладками – с резьбой ровно ничего не случается.

Назначение и функции подрозетников

Процесс изготовления комплектующих в домашних условиях

Рекомендуется процесс изготовления начать со станины, установка и выверка направляющих создание и установка передней бабки. Установка шпинделя, изготовление электропривода с механизмом натяжения. Монтаж элементов и разводка электрической схемы.

Изготовление суппорта и резцедержателя. Уже можно вытачивать короткие детали (болты, гайки, втулки). Последней изготавливаем заднюю бабку. Следующие узлы из разряда вспомогательных и идут как модернизация.

Как изготовить шпиндель

Шпиндельный узел выполняется из двух подшипниковых щитов. Лучше использовать готовые. Главное, добиться совпадения главной оси с осями направляющих. Вал шпинделя изготавливается на токарном станке или подбирается готовый.

При сборке вал запрессовывается в подшипники. С одной стороны, крепится токарный патрон, с другой шкив для ременной или цепной передачи. Для подшипников желательно обильную смазку с помощью масляных ванн.

Как изготовить патрон

Патрон для токарного станка изготовить практически невозможно. Можно попытаться изготовить самоделку из планшайбы с болтами, которые вкручиваются в предварительно приваренные гайки. Очень трудно отцентрировать деталь в таком «патроне» ни о какой точности думать невозможно.

Изготовление остальных деталей

Детали токарного станка по возможности желательно подбирать из готовых

При изготовлении станины обращается внимание на точность изготовления направляющих. Любая ошибка и возможна конусность при изготовлении деталей

При изготовлении задней бабки также важно выдержать совпадение осей шпинделя и пиноли. Несоблюдение размеров может привести к конусности

При изготовлении суппорта важно точно подобрать шаг резьбы винтов продольной и поперечной подачи

Навигация

Мини токарный станок по дереву своими руками

В домашней мастерской можно изготовить и менее габаритное устройство. Мини токарный станок по дереву своими руками имеет размер от 20 до 30 см. Для того чтобы его сделать, потребуется старый моторчик и блок питания от ненужной магнитолы советского образца. Такое небольшое устройство отлично подойдет для обточки маленьких деталей из дерева (например, рукояток).

Мини станок можно начинать собирать в любой последовательности, главное, соблюдать очередность при сборке его деталей

А также данный прибор можно использовать как мини токарный станок по металлу. Своими руками нетрудно изготовить такой небольшой аппарат, который позволит придавать нужную форму не только деревянным заготовкам, но и изделиям из олова и даже алюминия.

В этом случае существует определенный алгоритм действий, которого стоит придерживаться. В первую очередь необходимо взять металлический лист и подготовить коробочку, которая будет выполнять функцию футляра для двигателя. Специалисты рекомендуют выбирать листы толщиной 1-1,5 мм. Пластину необходимо выгнуть в виде буквы «П» и выполнить в ней отверстие под вал.

Далее нужно изготовить сразу несколько элементов из деревянного бруска. Толщина материала должна быть приблизительно 2-3 см. Вначале выполняется несущий кожух, а потом – опорные детали под моторчик и задний узел.

На следующем этапе нужно нарезать квадратные детали из дерева и склеить из них «башню». Затем необходимо закрепить полученную конструкцию с помощью саморезов (4 шт.). В конце остается только пометить точку держателя, функцию которого выполняет саморез, и зафиксировать планшайбу со стороны двигателя.

Мини станок по дереву значительно облегчается процесс обработки древесины, делает работу более увлекательной

Такая инструкция позволяет изготовить небольшой станок, размеры которого не будут превышать 25 см. Безусловно, для серьезной работы такое устройство не подойдет. Но для выполнения мелких задач такой прибор является наиболее подходящим вариантом, который очень просто собрать своими руками. Мини токарный станок расходует очень мало электрической энергии, что также является плюсом.

Как быстро собрать самодельный токарный станок по металлу из дрели

Когда нужно сэкономить на запасных частях и просто облегчить изготовление устройства своими руками, то вместо привода можно применять простую электродрель. У подобного способа существуют такие преимущества:

1. Изготовление занимает мало времени, потому что дрель очень просто присоединяется к станине станка.
2. Транспортировать самодельный станок очень легко, потому что часто необходимо работать с железными деталями на улице или в помещении.
3. Большая экономия, потому что электродрель заменяет не только двигатель, но и избавляет от необходимости применения передачи. Дополнительно можно применять различные насадки вместо многих видов инструмента.

Существуют и некоторые недостатки у самодельного устройства из дрели. Довольно сложно осуществить обработку больших заготовок при помощи такого настольного станка, потому что у электродрели маленький крутящий момент и большое количество оборотов. А также можно увеличить мощность станка, если поставить ременную передачу. С ее помощью будет передаваться крутящий момент от электродрели на вал. Однако это сильно усложнит устройство, преимуществом которого считается компактность и простота.

Сборка станка с использованием электродрели целесообразна в тех случаях, когда не нужно обрабатывать большие детали, а вытачиваются лишь мелкие заготовки.

Чтобы собрать подобное изделие, будут необходимы такие же детали, что и для стандартной модели за исключением передней бабки и двигателя. Дрель будет заменять электродвигатель. Из-за компактности станка, станиной может быть верстак или простой стол, на котором будут закрепляться все детали устройства. Электродрель крепится в изделие с помощью струбцины и металлического хомута.

При помощи такого токарного станка есть возможность не только изготавливать различные детали, но и красить заготовки, наматывать проволоку на трансформатор, наносить на поверхность изделий спиральные насечки и выполнять другие необходимые действия. А также если сделать для станка специальную приставку, то появится возможность легко изготавливать маленькие одинаковые изделия.

Токарные станки по металлу
