Резак для канализационных труб пвх

Типы разделительных элементов

Агрегаты, предназначенный для разделки стальных труб разного диаметра, отличаются друг от друга по типу элемента, совершающего обрезку.

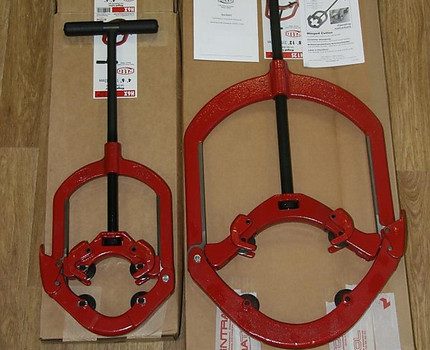

Роликовые инструменты состоят из 1-4 режущих и нескольких подающих роликов. Модель с одним ведущим роликом позволяет обработать стальную трубу диаметром до 50 миллиметров, а трехроликовая легко справляется с деталью, имеющей сечение до 100 миллиметров.

Однако, получить от роликовых агрегатов идеальный срез без шероховатостей удается крайне редко, и этот момент считается главным минусом оборудования.


Инструменты с роликовым режущим элементом полезны для осуществления работ в неудобных условиях. Например, там, где требуется совершить обрезку, но нет возможности сделать полный оборот прибора вокруг детали

Резцовые девайсы представляют собой железную обойму, охватывающую обрабатываемую деталь. Высокое качество и прочный материал рабочего элемента позволяет использовать инструмент для раскроя труб из тонкой стали. Положение резцов регулируется дополнительно в зависимости от толщины металла и общего диаметра трубы. Подвижная часть агрегата перемещается штоком с резьбой.

Простые модели комплектуются всего двумя резцами, а штоковый элемент выполняет еще и функцию ручки. Эти приборы подходят для обработки металла толщиной не более 1 дюйма.

Для трубного материала с более толстыми стенками понадобится купить специальные резцы. Основное достоинство агрегатов – возможность получить идеально гладкий срез, не требующий последующего зенкования.

Цепные модули по принципу воздействия напоминают цепную пилу. В них имеются натяжной механизм, поворотные рычаги и цепи с валиками. Инструментом такого типа можно без усилия разделывать однослойный трубный материал с сечением до 3 сантиметров.


Цепные труборезы работают долго и надежно, выдерживают значительные эксплуатационные нагрузки и славятся тем, что обеспечивают гладкий, четкий срез без шероховатостей. Трубу, раскроенную этим инструментом, не нужно дополнительно готовить к сварке, а, значит, все ремонтно-монтажные работы можно провести значительно быстрее

Поворотный труборез действует посредством одинаковых взаимозаменяемых роликов, надежно фиксирующихся вокруг изделия. В движение агрегат приводит съемная рукоятка, и рабочие элементы надежно и точно осуществляют разрез.

К главным достоинствам прибора относятся:

  • способность быстрого раскроя трубных конструкций с толщиной стенки до 19 миллиметров;
  • эффективная работа в сложных условиях (под водой, на дне траншей, в котлованах и пр.).

Из недостатков выделяется только один – высокая стоимость аппарата, но в промышленном производстве она быстро окупается. Поэтому цена не становится камнем преткновения для владельцев крупных предприятий, осуществляющих коммерческую ремонтно-монтажную, коммуникационную и строительную деятельность.

Приобретать подходящий труборез следует с учетом того, какого размера трубы придется раскраивать, где именно предстоит осуществлять работу и насколько важно получать сразу гладкий, аккуратный срез, не требующий дальнейшей финишной обработки

2 KRAFTOOL 23385_z01

Бренд Крафтул является лидером на рынке труборезов. Его продукцией просто завалены интернет магазины, и в арсенале десятки различных моделей из которых сложно выбрать лучший вариант. В данном случае преимуществ сразу несколько. Во-первых, наличие вращающихся роликов, позволяющих без прилегания существенных усилий поворачивать трубу

Они изготовлены из мягкого и одновременно прочного пластика, и благодаря им на поверхности не останется следов реза, что особенно важно при работе с хромированными трубами или алюминием

В качестве режущего элемента используется алмазный диск, подводимый к месту реза резьбовым механизмом. Не самая удобная конструкция, так как если вам необходимо распустить трубу с толстой стенкой, и приходится делать несколько оборотов подряд, придется каждый раз останавливаться и подкручивать резьбу. Что касается качества сборки, то судя по отзывам это лучший вариант на рынке, впрочем, как и другие модели данного производителя.

Изготовление своими руками

Как выбрать лезвие для инструмента?

Для стальных труборезов актуальны некоторые специфические особенности, касающиеся, в частности, рабочих лезвий инструмента. Для качественного выполнения среза они должны иметь твердость, на 15…20 HRC превышающую твердость обрабатываемого трубного материала.

Определить этот параметр можно, совершив так называемую «пробу на искру». Она позволит выявить приблизительный процент углерода и даст возможность идентифицировать молибден, вольфрам и марганец. Таким способом станет понятно, какова исходная твердость и что за марка стали использовалась для изготовления трубы.


Если в процессе ремонтно-монтажных работ предстоит раскраивать и легированный, и нелегированный стальной трубный материал, целесообразно приобрести набор режущих элементов, подходящих для обработки металла разной прочности и качества

Для проведения теста торцовую часть детали обрабатывают на наждачном точиле и внимательно рассматривают искру, образующуюся в процессе:

  • более сплошной искристый пучок светло-желтого цвета означает малоуглеродистую нелегированную сталь;
  • о среднеуглеродистом составе говорит такой же по цвету, но более разветвленный пучок с некоторым количеством ярких вспышек;
  • сталь стандартного качества дает тонкий искровой поток с короткими разветвлениями и практически полным отсутствием вспышек;
  • легированная сталь отличается повышенной прочностью и не проявляет склонности к хрупкому разрушению. Поток искр сияет густым и насыщенным желтым цветом, а вместо легких вспышек наблюдаются вытянутые блестящие стрелки.

Имея подробную информацию о качестве стали, из которой сделана требующая обработки труба, подобрать подходящее оборудование для раскроя получится легко и быстро.

Конструкционные особенности узла зажима

Еще одна важная отличительная черта агрегатов, предназначенных для удобного раскроя стального трубного материала, это конструкция зажимного узла. Она может быть хомутной, рычажной и винтовой.

Ручные хомутные или «замковые» устройства работают быстро и чисто, легко выдерживают значительные эксплуатационные нагрузки и справляются с трубами толщиной до 12 дюймов и диаметром до 324 мм.

Имеют одну длинную рукоятку и одну вспомогательную. Благодаря такой конструкции оператору не приходится применять излишних усилий для резки, а настройка оборудования осуществляется непосредственно в процессе работы.


Хомутные устройства целиком охватывают деталь во время раскроя. Нагрузка распределяется по всей площади равномерно и отсечение происходит практически идеально

Огромным плюсом оборудования является и то, что полный оборот устройства вокруг детали не требуется, поэтому резку материала можно осуществлять в стесненных условиях, ограниченных пространствах и даже методом качения.

В рычажных моделях фиксация детали происходит посредством нажима на рычаг, а в винтовых ее удерживают в постоянном положении надежные и крепкие винтовые элементы. Чтобы стенки трубы не смялись в процессе обработки, деталь зажимается средне-сильно и удерживается в таком положении вплоть до момента отсечения.

Критерии выбора качественного инструмента

Чтобы водопроводная, отопительная или канализационная система была надежной и прослужила длительное время без аварий, без трубореза не обойтись. А особенно важен ровный рез, если трубы подготавливаются для диффузной сварки.

Однако выбирать инструмент для работы необходимо правильно. Как уже говорилось выше, модель должна соответствовать сложности и объему предстоящих работ

Но кроме этого, при покупке прибора следует обратить внимание на следующие моменты:

Гильотинный ручной труборез со стальным лезвием

Цены на гильотинный труборез

гильотинный труборез

Лезвие инструмента должно быть изготовлено из легированной стали.
Каждая модель трубореза имеет два ключевых параметра — это максимальный и минимальный диаметр трубы

При покупке эти показатели следует выбирать так, чтобы один труборез, по возможности, подошел для всех планируемых к монтажу в своих системах труб.
Если решено остановиться на сабельной пиле, то следует обращать внимание на длину приобретаемого полотна для резки труб. Оно однозначно должно быть длиннее диаметра
При выборе ручного инструмента рекомендуется приобретать модель, корпус которой изготовлен из металла, и лучше, если это будет качественный алюминий

Такие труборезы имеют небольшой вес, поэтому работа с ними более удобна и продуктивна. Алюминиевые инструменты отлично справляются с резкой полипропиленовых труб.
Кроме этого, необходимо учитывать, что труборезы могут иметь сменяемые или постоянные лезвия. Со временем эти режущие кромки изнашиваются, притупляются. Постоянные резцы необходимо будет затачивать (а это надо еще уметь делать), а съемные лезвия можно быстро заменить на новые. Если инструмент приобретается для одноразового использования, то стоит приобрести труборез с несменяемым лезвием, просто по той причине, что он дешевле.

Можно привести некоторые рекомендации, какой из труборезов станет оптимальным вариантом для конкретного вида работ (с расчетом на приобретение или взятием в аренду):

  • Монтаж канализационной системы в квартире или доме, производимый разово — цепной или роликовый труборез, или сабельная пила.
  • Часто выполняемые работы с трубами в частном доме или мастерской, в том числе — с целью оказания услуг — гильотинный или роликовый ручной, электрический труборез, или сабельная пила.
  • Для раскроя полипропиленовых труб с диаметром меньше 50 мм — будет достаточно ручного гильотинного трубореза с храповым механизмом.
  • Резка труб РР диаметром 50 мм и выше, а также тонкостенных изделий — роликовый или цепной труборез.

Окончательный выбор изделия зависит и от других факторов, а приведенные рекомендации все же являются ориентировочными.

Каковы причины появления ржавчины на автомобиле?

Принцип работы ручных моделей

В быту раскройка стальных труб проще всего осуществляется роликовым труборезом. Этот инструмент имеет несколько дисковых ножей и легко справляется с материалом диаметром до 100 миллиметров.

Для труб большой длины есть специальные устройства, комплектующиеся не только режущими, но и направляющими роликами. Это позволяет четко зафиксировать деталь любых размеров и обеспечивает ее продольную устойчивость в процессе обработки.


Для раскроя стальных труб диаметром больше, чем 40 миллиметров не стоит брать ручной роликовый труборез. Усилия придется предпринять значительные, а идеального среза добиться вряд ли удастся

Трубы большого диаметра (150-200 мм) целесообразно резать роторным агрегатом, снабженным телескопическим механизмом, отвечающим за разворот режущих роликов.

Эти конструкции предоставляют возможность проводить обработку деталей в неблагоприятных условиях (котлованы, выемки, траншеи и пр.).


Роторный труборез – идеальное решение для отсечения стального трубного материала, предназначенного для прокладки коммуникационных сетей. Агрегат надежно работает, проявляет эксплуатационную устойчивость и совершает четкое, ровное отсечение, не оставляя зазубрин

В роторном приборе ролики крепятся по внешнему периметру трубы. При воздействии на рычаг, снабженный механическим усилителем, их прижимает к поверхности обрабатываемой детали.

Дополнительные движения увеличивают подачу, и происходит постепенное разделение. Рез осуществляется не столько усилием, сколько развиваемым крутящим моментом. Технология обеспечивает ровный, гладкий край отсечения при работе даже с более прочной легированной сталью.

5 Stayer 23375-42

Этот желтый цвет известен всем мастерам, и неважно, в какой сфере они работают. Немецкий, а по существу китайский бренд Стайер выпускает весь мыслимый инструмент, и в том числе труборезы ножничного типа

Вполне обычный инструмент, главным преимуществом которого является цена. Это один из самых дешевых вариантов на рынке, и на этом его конкурентные преимущества заканчиваются.

Здесь нет ничего, за что можно было бы петь хвалебные оды. Корпус пластиковый, хоть и с одной резиновой вставкой. Не самый удобный хват, да и замена лезвий может вызвать определенные трудности. Если вам нужен труборез для дома, и вы не профессиональный сантехник, то этого варианта будет вполне достаточно

А вот мастерам лучше обратить внимание на другие, пусть и более дорогостоящие модели

Принципы выбора

При выборе трубореза для пластиковых труб нужно обратить внимание на несколько факторов:

  • тип привода (механический или электрический);
  • максимальный диаметр разрезаемых трубок;
  • популярность производителя;
  • материал корпуса и лезвия;
  • вид трубореза по принципу действия.

Преимущества и недостатки

Положительные стороны механических моделей:

  • простое устройство;
  • низкая цена;
  • надежность, долговечность, компактность;
  • мобильность — инструмент можно использовать в любом месте, поскольку не требуется подключение к электросети.

Подобный инструмент имеет низкую производительность.

Преимущества ножниц для пластика с электрическим приводов:

  • высокая производительность;
  • для работы не нужно применять физическое усилие;
  • получение ровного реза.

Электрические труборезы нельзя использовать без подключения к электросети.

Труборезы разных типов (Фото: Instagram / voll_2020)

Ножницы

Эта разновидность резака популярная. Его используют для резки труб небольших диаметров. Эксплуатация этого инструмента имеет особенности:

  • режущая деталь трубореза во многих моделях имеет специальную рейку, которая существенно облегчает процедуру;
  • работать ножницами можно лишь одной рукой, второй вы сможете выполнять другие манипуляции;
  • при монтаже водопроводных систем можно быстро устать, если длительное время заниматься нарезкой заготовок, поскольку для решения задачи нужны ощутимые физические усилия;
  • подбирайте ножницы внимательно, некачественные модели имеют свойство ломаться уже после двух часов работы.

Если заготовка была повреждена при торцевании, удалите этот участок. Иначе вы не сможете создать герметичное соединение. Инструмент используется в целях ремонта трубопровода. Используя его, можно быстро удалить поврежденную часть, и поставить вместо нее целую трубу.

Резка посредством ножниц выполняется по таким правилам:

  1. Нанесите метку на место будущего реза.
  2. Над нанесенной маркером меткой разместите основной лезвие. Для точного позиционирования ножниц используйте специальную прорезь.
  3. Нажимайте на рукоятки, чтобы аккуратно врезаться в трубы. Далее, наращивайте усилия.
  4. Не делайте резких движений кистью руки во время работы. Это приведет к соскакиванию режущего компонента с направляющей. В результате придется все начинать сначала.
  5. Размещайте лезвие-основание точно. Оно должно находится плотно к заготовке.

Подготовка к свариванию пластмассовых труб

Для прокладки трубопроводов возникает необходимость в выполнении обычных операций. Работа с полипропиленовыми трубами заключается в:

  • резке трубы для получения нужной длины;
  • зачистке (торцевании) изделий;
  • выполнении подходящих изгибов трубы на определенных участках магистрали;
  • проведении врезки в основной трубопровод;
  • правильной укладке изделий.

Инструмент для резки

Полипропиленовая продукция поставляется прямыми отрезками, длина которых может доходить до 12 м.

Для получения нужной длины выполняется резка полипропиленовых труб особым режущим инвентарем. Все ножницы, предназначенные для разрезания труб, можно классифицировать по нескольким группам:

  1. Прецизионные с трещоточным механизмом, предназначенные разрезать изделия 3,0 – 42,0 мм в диаметре.
  2. Роликовые труборезы – они наиболее комфортны в работе. Срез выходит совершенно ровненьким. Разрезание трубы осуществляется строго под 90?.
  3. Аккумуляторные ножницы — приводятся в действие от маленького электромотора и разрешают делать высококачественные разрезы с высочайшей скоростью.
  4. Гильотинные труборезы — используются для резки изделий с огромным поперечником (до 350,0 мм).

Работа с режущим инвентарем не вызывает проблем даже у начинающих мастеров.

В случае отсутствия специального режущего инструмента для ПП труб можно пользоваться обыкновенной ножовкой по сплаву.

При этом приобретенный срез нужно будет дополнительно кропотливо зачищать от стружки и заусениц.

Зачистка и торцевание срезов

Для обеспечения надежного соединения изделий меж собой либо с фитингами, нужно провести зачистку концов труб, которая заключается в снятии с внешной стороны маленького слоя полипропилена, а также промежного армированного слоя с края трубы.

«Зачистной» инструмент, который представлен в широком ассортименте обеспечивает работу с продукцией различных поперечников от 16,0 до 110,0 мм. Для удобства работы с различными поперечниками, зачистки выпускаются двухсторонними.

При прокладке водопровода с применением ПП труб с классическим армированием, комфортно употреблять шейвер, выполненный в виде насадки на дрель.

Для удаления среднего слоя изделия (алюминиевой армирующей фольги) предусмотрены торцеватели.

С помощью этого инструмента обеспечивается вырезание внутреннего слоя от края трубы на нужную глубину нагрева. Приборы с помощью регулируемых ножей просто подстраиваются под нужный диаметр.

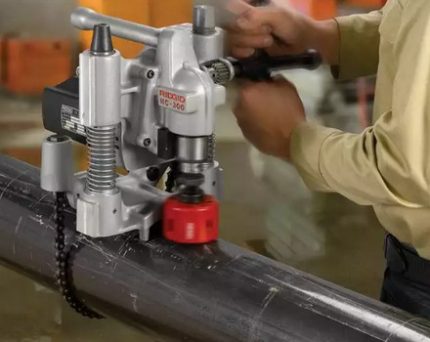

Врезка в магистраль

Врезка с помощью тройника

Осуществить врезку в магистраль из полипропилена можно несколькими доступными способами:

  1. С юзанием тройника.
  2. С юзанием коллектора.
  3. Методом без спайки с помощью фланца.

Врезка в полипропиленовую трубу без использования пайки проводится за последующими этапами:

  1. Готовится отрезок трубы, на который устанавливается патрубок нужного диаметра.
  2. Далее из этого отрезка вырезается заготовка, которая обязана перекрыть трубу, в которую осуществляется врезка.
  3. В трубе основной магистрали по поперечнику патрубка сверлится отверстие.
  4. Просверленное для патрубка отверстие по собственной окружности, а также внутренняя сторона фланца чрезвычайно кропотливо промазывается герметиком.
  5. На трубу с отверстием накладывается фланец и накрепко устанавливается с юзанием хомутов.

При врезке в водопровод, работающий без давления, хомуты можно не применять, а фланец закрепить с помощью обычной изоленты.

Виды засоров

Виды

Существуют разные ножницы для пластиковых труб, отличающиеся конструкцией, принципом функционирования и областью использования. Модели, используемые в бытовых целях для ремонта дома, как правило, управляются вручную и имеют доступную стоимость. Модели, предназначенные для резки труб водоснабжения и отопления, функционируют на электрическом приводе.

Прецизионные

Их конструкция проста, мастер для работы использует только одну руку, что облегчает процедуру. Главная задача подобного инструмента: разрез полипропиленовых и пластиковых трубопрокатов, диаметром от 2.5 мм до 42 мм. Однако продаются также специальные модели, которые подходят для труб с диаметром до 70 мм.

Нож изготавливается из легированной стали, что придает дополнительную прочность, а его острая заточка гарантирует получение идеального отреза. Инструмент с трещоточным механизмом лучше всего подойдет для бытовых целей.

Ножницы для труб из пластика применяются также для армированных и металлопластиковых трубопрокатных изделий. Основное отличие состоит в применяемом материале резца. Инструмент, предназначенный для полипропиленовых труб, обладает стальной разновидностью с мелкими зубцами, которые обеспечивают максимально плотный захват.

Выбирая прецизионное оборудование, акцентируйте внимание на следующие моменты:

  • острота резака и возможность его замены, если планируется использование в течение длительного периода;
  • комфорт при работе: мягкость хода (может быстро натереть ладонь при механической нагрузки) и удобство размещения  (не должен скользить).

Роликовые

Самые простые типы представляют собой крюк, на внутренней стороне которого расположены подвижные ролики. В процессе разрезания пластиковая труба медленно проворачивается по этим роликам, в следствии чего происходит надрез. Пружина и усилие, прикладываемое рукой, обеспечивают приближение и отдаление резца.

В отличие от прецизионных, роликовые ножницы задействования двух рук, т.к. необходимо придерживать не только их, но и клапан, который выдвигает нож. Данное устройство делает аккуратный разрез и не так сильно сжимает трубу, как прочие виды.

Главная трудность в процессе резки: необходимость удержания в перпендикулярном положении. Если нарушено это требование, результатом станет неисправность ножа.

С храповым механизмом

Подобный тип является усовершенствованной и соответственно, более дорогой версией роликовых ножниц. Храповый механизм предоставляет возможность более удобного использования и отсутствия необходимости прикладывания ощутимого нажима. Это во многом достигается из за наличия рейки для нарезки и упора.

Опора в инструменте широкая, она необходима для надежного закрепления колена. Это устраняет потребность следить за тем, чтобы труборез располагался ровно и перпендикулярно.

Соответственно, наличие упора снижает вероятность случайной смены положения, повреждения и получения неровного среза. Лезвие ножниц для труб из пластика очень острое, что позволяет ему скользить максимально мягко.

Аккумуляторные

Инструментарий работающий от аккумулятора представляет собой улучшенную версию ручного устройства. Мастеру, осуществляющему процедуру, не надо прикладывать усилия, т.к. лезвие и элементы для фиксации начинают работать от аккумулятора.

Труборез с электрическим мотором, способен осуществить максимально равномерный отрез и обладает большой скоростью произведения работ. Благодаря высокой скорости резки, это приспособление считается профессиональным оборудованием и применяется рабочими для прокладывания протяженных магистралей для водоснабжения или отопления.

Их эксплуатация проста: в специальном фиксаторе размещают область трубы, которую нужно разрезать, затем активируется мотор, после чего работа выполнена.

Гильотина

В качестве профессионального оборудования, помимо аккумуляторного трубореза, также используются ножницы – гильотины. Они не требуют прикладывания усилий и гарантирует быструю и ровную резку труб, поэтому применяются для прокладывания сетей большой протяженности. Подходят для больших труб с диаметром от 60 мм до 360 мм.

Ознакомиться с видео

Также для сравнения отдельно стоит отметить, что на производстве часто используются станки – гильотины. В них закрепляется труба, на нее сверху направляется лезвие (оно остро заточено и на него нанесено тефлоновое покрытие для лучшей производительности). Такие станки могут иметь электрический или механический двигатель, который осуществляет запуск режущей части.

Выводы и полезное видео по теме

Несколько подсказок о выборе ножниц – в следующем видеоролике:

Труборезы полимерных труб – полезные и востребованные инструменты, призванные в значительной степени облегчить сантехнические монтажные работы. Благодаря разнообразию конструкций и моделей открылись возможности обрабатывать трубы разных диаметров при любой толщине стенки.

Ножницы и резаки легко режут не только обычные трубы, но также металлопластиковые изделия. Переоценить необходимость такого инструмента невозможно.

Расскажите о том, как собственноручно резали пластиковые трубы. Поделитесь с посетителями сайта технологическими тонкостями, которые будут полезны при выполнении этой работы. Оставляйте пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.
