3 составляющие для расчёта допустимого уклона кровли из профнастила

Как рассчитать количество материала для односкатной крыши

Перед началом работ посмотрите фото и описание будущей конструкции в доступных источниках, сделайте чертёж. Оптимальный угол для кровли составляет 30-35 градусов, но при расчётах необходимо учитывать материал покрытия. Скат из рубероида допускает 25-30 градусов, металлочерепица и шифер 20-30 градусов. Расчёт необходимых материалов проводится, исходя из периметра кровли, высоты чердачного помещения и необходимости в дополнительных опорных элементах.

Стропильную конструкцию делают из бруса и доски 1 сорта хвойных пород дерева. В качестве опоры на несущие стены выставляются мауэрлаты. Если строение построено из блока с разной высотой стен, на наклонные поверхности брус не кладут. В деревянных домах опорой будет выступать верхний венец, а разница высот регулируется высотой стропильной конструкции. Для мауэрлата используют брус с минимальным параметром 100х100 мм.

Размер стропил

Для расчёта необходимо начертить схему будущей крыши в разрезе. Учитываются параметры: высота подъёма, в зависимости от угла ската, длина свеса и размеры основания дома. Расчёт стропил проводится путём сложения длины ската, отвеса и основания – это будет размер одной стропильной фермы. Количество таких конструкций в системе зависит от длины несущих стен и весовой нагрузки. Обычно шаг установки стропильных ферм составляет 60-120 см в зависимости от финишного покрытия кровли.

Для стропильной системы используется сдвоенная доска 5х10 см или брус 10х10 см – это обеспечивает прочность. При расстоянии между крайними мауэрлатами до 4 м делается простая конструкция без дополнительных элементов, если длина стены превышает этот параметр, то конструкцию усиливают подкосами и промежуточными опорами на каждую ногу. Прогоны между стропильными фермами фиксируют силовую конструкцию в единый каркас.

Такой расчёт приблизительный и нужно закупать материал с запасом 15-20%, который уйдёт на распил и установку усиливающих элементов.

Количество материала для ветровой доски

Для расчёта берутся показатели – это ширина стропильной конструкции, длина ската кровли и размер свеса, обычно он составляет 30-50 см. Ветрозащита подшивается обрезными досками 20-30 мм и закрывается металлическим профилем.

Количество материала для утепления, гидроизоляции и пароизоляции

Расчёт производится на основе размера площади ската с запасом 10-15%. Для создания кровельного пирога гидроизоляция и утеплитель укладываются в один слой. Пароизоляцию лучше сделать дважды, для полной защиты конструкции от влаги.

Также нужна доска 25-50 мм на обрешётку для укладки кровельного материала. Конструкция может быть сплошная, которая используется для крыши из штучных элементов или рулонных материалов или с шагом 30-50 см для шифера и металлических листов.

Выбор материала для кровли

Главный фактор, влияющий на выбор материала – угол наклона односкатной крыши. Ниже будут представлены рекомендации по подбору кровли исходя из часто встречающихся углов ската:

• фальц может использоваться даже для пологих крыш с наклоном от 5 градусов;
• если лист профнастила полностью покрывает длину ската, минимальный угол – 5 градусов. Если используется сборка элементов с поперечными стыками – от 20 градусов;
• минимальный угол для битумной черепицы – 11 градусов;
• устанавливать металлочерепицу можно на крышах с углом 10-15 градусов;
• для шифера и ондулина показатель должен быть не менее 20;
• кровля из мягкого материла может укладываться даже на пологую или плоскую крышу.

Под кровлю из профнастила или металлочерепицы необходимо в обязательном порядке устанавливать контробрешетку. Она не только обеспечит зазор для вентиляции, но и существенно повысит прочность конструкции.

При выборе кровельного материала следует руководствоваться не только ГОСТом, но и рекомендациями производителя. Отклонения от указанной инструкции по эксплуатации приведет к деформации и нарушению целостности крыши

Одно из преимуществ односкатной крыши – возможность использования любых кровельных материалов. Выбор зависит от конструкции постройки и ее целевого назначения.

Для жилых домов лучше выбрать долговечные и визуально привлекательные варианты. Кровельное покрытие для подсобных помещений может быть более бюджетным.

Необходимые для поклейки инструменты

Для выполнения данных работ потребуется сразу подготовить требуемый инвентарь. Следующие инструменты обязательны для нормального выполнения работ:

• валик с длинным ворсом;
• кисточка для нанесения клея в труднодоступные места;
• емкость для размешивания клея;
• рулетка, уровень и отвес;
• шпатель пластмассовый;
• губка для удаления лишнего состава и тряпка для разглаживания обоев;
• нож и карандаш.

Приготовление клеевого состава требует особой внимательности. Не нужно забывать, что он должен предназначаться именно для этого типа отделочного материала. При использовании обычного клея материал через некоторое время может отойти от стен, так как этот состав обладает меньшей адгезией к флизелину. Если вы сомневаетесь, что сможете самостоятельно приобрести подходящий клей, воспользуйтесь помощью специалистов строительного магазина.

Оптимальные показатели расчета угла наклона крыши в один скат

Как же рассчитать угол наклона односкатной крыши самостоятельно? Начнем с определения нагрузок на будущую кровлю, а затем, выберем оптимальный угол уклона кровли.

1. Расчет нагрузок на кровлю

Нужно учесть постоянные и переменные нагрузки. К постоянным отнесем вес всех строительных материалов и оборудования (антенны, вентиляция и пр.). Переменные нагрузки – это осадки, ветер и вес работников с оборудованием, если вдруг понадобится ремонт крыши.

I. Снег. Если зима в вашем районе проходит почти без снега, то смело можно выбирать минимальный угол ската. В условиях снежной зимы, крыша в 20-25 градусов испытывает снежные нагрузки около 150 кг/м2. В такой местности специалисты советуют делать скат с уклоном 45 градусов, чтобы обеспечить постоянное и равномерное схождение снега с крыши. Средняя зима (центр и средняя полоса России) позволяет выбирать оптимальный уклон в 30-35 градусов. Однако эта цифра будет зависеть от следующего фактора:

II. Ветер. В местности, где преобладают сильные ветра, крышу с крутым уклоном может легко сорвать. В этом случае низ ската лучше располагать к ветру. Для расчета уклона кровли в ветреных районах лучше воспользоваться специальной картой ветровых нагрузок:

III. Дождь и град. Сила падающего града и дождевых капель также оказывает давление на крышу. Крутой уклон сглаживает эти нагрузки, защищая кровельный материал от повреждений в регионах, где часто встречается непогода.

Делаем вывод: несмотря на то, что минимальный уклон 10-20 градусов упрощает работу и удешевляет расходы, оптимальным считается скат под 35-45 градусов, при котором кровля надежно защищена от нагрузок и погодных катаклизмов.

2. Определяем оптимальный уклон

Технические и эстетические характеристики на стороне крутой односкатной крыши, так как пологие скаты могут пропускать влагу, удерживать снег и мусор. Однако для хозяйственных построек, гаражей и небольших домиков крутой уклон совершенно не обязателен, ведь убрать снег и грязь можно и вручную, а обезопасить кровлю от протекания помогут современные герметики. Итак, если мы выбираем:

• Маленький уклон 3-11 градусов. Нам необходима усиленная стропильная система, сплошная обрешетка в виде листов влагостойкой фанеры, надежная герметизация стыков и качественная гидроизоляционная мембрана под кровельный материал. Для такой крыши лучше выбрать мягкий кровельный материал, особенно, если это – жилое помещение;
• Средний уклон 12-25 градусов. Такой скат – оптимальный выбор для любых регионов нашей страны. Стыки в этом случае можно не герметизировать, но нахлест кровельного материала лучше сделать в 20 см. Для данного уклона отлично подойдет металлочерепица, профнастил, шифер и пр.;
• Крутой уклон около 45 градусов. Выбирается для регионов с большим количеством осадков в год. Для такой крыши подходят любые твердые кровельные материалы.

3. Базовые расчеты

Чтобы обеспечить нужный уклон, нам необходимо рассчитать длину стропильной ноги и высоту поднятия несущей стены. Воспользуемся известными формулами, которые применяют все строители.

Lbc=Lсд x tgA, где Lbc – высота, на которую нужно поднять стену; Lсд – длина стены дома (без учета дополнительного подъема для ската); А – выбранный угол наклона кровли.

Длину стропильной ноги (Lc) найдем по такой формуле: Lc=Lbc/sinA.

Определяем высоту, на которую необходимо поднять лицевую стену по такой схеме: Lbc=3 x tg25=0,47 x 3=1,41 м. Тогда длина стропильной ноги Lc=1,41/0,42=3,36 м. Так, наша нижняя стена будет равна 3 метрам, а верхняя – 3+1,41=4,41 м.

Мы получили длину стропилины от стены до стены. Также, нам необходимо учесть задний и передний свесы, которые нужны для дополнительной защиты от влаги и ветра (обычно берутся по 40-50 см). Так, конечная длина стропильной ноги будет равна: (Lc) 3,36 м + 1 м=4,36 м.

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

Минимальный угол уклона кровлиИсточник kak-sdelat-kryshu.ru

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов

Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание

Рекомендованный угол уклонаИсточник kak-sdelat-kryshu.ru

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

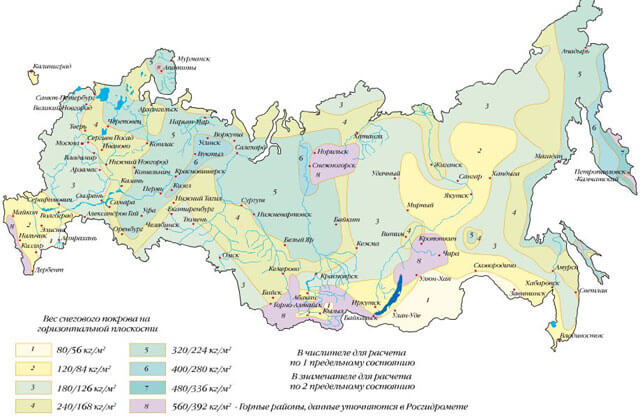

Вес снегового покрова на горизонтальной плоскостиИсточник kak-sdelat-kryshu.ru

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:

Карта ветровых нагрузок в РФИсточник kak-sdelat-kryshu.ru

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

Последствия ветраИсточник izvestiy-kamen.ru

В видео можно увидеть строительство односкатной крыши:

Заключение

В заключение необходимо напомнить, что любой инженерный расчет – сложная задача, которая не должна выполняться неподготовленными людьми, в особенности, если речь идет о жилых или хозяйственных постройках. Вероятность появления ошибок почти стопроцентная, а следствием от них могут стать разрушения, потери имущества и травмы для людей. Поэтому выбор параметров кровли следует поручать опытным и грамотным специалистам, которые смогут принять оптимальные решения и исключат возможность появления ошибок.

Цвета

Дизайн любой стенки невозможно проектировать без учета её цвета, который непосредственно зависит от цветовой гаммы гостиной комнаты и предпочтений хозяев. Выбирая, во что будет окрашен ваш гарнитур, учитывайте несколько нюансов: размеры помещения, освещение, практичность выбранного оттенка, его уместность и то, какое влияние он будет оказывать на настроение членов семьи и психическое состояние.

Приведем несколько вариантов:

• Белый. Не стоит забывать об универсальности этого цвета. Подойдёт в гостиную практически любого стиля и размера. Но за такой мебелью нужно постоянно следить и ухаживать, чтобы она не потеряла свой товарный вид.
• Чёрный. Подходит для просторных светлых комнат. Отличается своей строгостью, такой выбор присущ сдержанным хозяевам.
• Оригинально и стильно смотрятся чёрно-белые сочетания.
• Удачной также считается комбинация белого цвета с тёмным, глубоким оттенком. Ведущим должен быть белый, а тёмные оттенки синего, серого, вишнёвого станут прекрасным дополнением.

• Конструкции светлых нейтральных цветов (кремовый, бежевый, светло-коричневый) хорошо впишутся в гостиную с ярким декором.
• Довольно популярны и востребованы гарнитуры цвета венге или дуба. Особенно подходят они для корпусной мебели. Такую стенку хорошо поместить в просторную комнату, оформленную в светлых холодных тонах.

• Тёплые цвета (персиковый, светло-коричневый, золотистый). Подходящий вариант, если гостиная является рабочим местом, так как оттенки успокаивающие, способствующие мыслительной деятельности.
• Яркие и броские расцветки (вишнёвый, красный, розовый, оранжевый, лиловый, жёлтый). Этот тип мебели для вас, если хотите, чтобы комната выглядела неординарно, оригинально, эксцентрично. Подходит для восточного стиля или модерна. Хотя при желании можно уложить их и в классику.

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется шаг стропил и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Как устанавливается гидрострелка

Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Как сделать односкатную крышу: выбор материала и его подготовка

Правильно подобранный материал – это основа надежности и долговечности любой строительной конструкции. В случае с крышей вам понадобятся следующие материалы:

брус или бревна. Из них монтируется стропильная система, а также балки и мауэрлат

Поэтому большое внимание нужно уделять качеству древесины. Лучше всего, если влажность дерева не будет превышать 20%, а из пород стоит выбирать лиственницу или другие хвойные деревья

Сечение бруса подбирается в зависимости от размера конструкции и ее веса. В любом случае диаметр бруса должен быть не менее 100 мм, а сечение бревна равным 120х120 мм. Для того чтобы древесина лучше сопротивлялась процессам гниения, порче паразитами и другим негативным воздействиям, ее рекомендуется обрабатывать специальными пропитками – этим вы значительно продлите срок службы всей конструкции;

Самостоятельные вычисления

Пользуясь программами расчетов, следует помнить, что любой результат будет приблизительным, потому что он исчисляется по одной и той же формуле при разных значениях площади поверхности и введенных данных о разнице в высотах стен. Программа не учитывает скорость ветра и количество осадков в регионе.

В первую очередь необходимо определиться с типом кровли с учетом всех особенностей климата, используемого материала, внешнего вида дома. По углу наклона они делятся на три вида:

• плоские;
• с малым уклоном;
• крутоуклонные.

Второй шаг – представить конструкцию в виде прямоугольного треугольника и подсчитать высоту ската, а также точный угол. Обе величины зависят друг от друга. Неизменные данные – расстояние от одной стены до другой или проекция ската в горизонтальной плоскости.

Вычисление угла наклонаИсточник gbs-company.ru

Если осуществить перенос данных на бумагу в масштабе, вычисления легко произвести при помощи тригонометрической линейки либо через тригонометрические тождества:

• tg ɑ= H/L;
• sin ɑ = H/S.

H – это высота конька, S – длина ската, а L – постоянная величина, равная длине пролета между стенами.

Зная основные параметры, легко произвести расчет стропильной системы односкатной крыши, калькулятор для этого можно не использовать. Задача строителей – равномерно распределить нагрузку на брусья так, чтобы при максимальном давлении в период эксплуатации она легко выдерживала нагрузку. Стропила – своеобразный скелет крыши.

Чем больше угол наклона, тем выше парусность – это правило учитывается при распределении нагрузки. Схема стропильной системы зависит от типа крепления, длины пролета, оценки будущей нагрузки и других факторов.

В зависимости от предполагаемого давления на поверхность выбирается и толщина брусаИсточник craftingbeer.ru

Расчет длины стропил односкатной крыши калькулятором производится путем сложения длин ската и отвеса. Согласно приведенным выше тригонометрическим формулам длина ската, S = L /2/ cos ɑ. Существует геометрический способ: длина стропильной ноги есть квадратный корень из суммы квадрата высоты конька и ширины дома.

Односкатная крыша своими руками пошагово: порядок монтажа и его особенности

Для того чтобы правильно возвести кровлю, вам, в первую очередь, понадобятся чертежи с указанием всех размеров и параметров. Такие чертежи можно сделать самостоятельно, скачать готовый вариант из интернета (конечно, с учетом параметров своей постройки) или же заказать их у профессиональных строителей. После того как чертежи будут готовы, а строительные материалы куплены, можно приступать непосредственно к монтажу конструкции.

Очень важно определиться с тем, будет ли ваша кровля вентилируемой или невентилируемой. Первый вариант конструкции монтируется в жилых помещениях и банях для обеспечения комфортного микроклимата

Вентиляция в таком случае достигается за счет промежутка между слоями изоляционного материала, а также специальных отверстий, располагающихся по бокам крыши. Для того чтобы эффективность вентиляции не снижалась зимой, кровлю необходимо регулярно очищать от снега.

Сборка различных вариантов стропильных систем односкатной крыши ↑

Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

Односкатная крыша гаража ↑

Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

• Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
• Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
• По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.

• Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
• По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
• Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

1. Мауэрлат выноситься на требуемую длину за стены строения.
2. К крайним стропилам крепят дополнительные элементы – кобылки.

Формирование стропильной системы пристройки ↑

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

• На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
• В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

• Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
• Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
• Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.
