О приспособлениях: магнитный уголок

Как пользоваться?

Как уже было отмечено, сварочные магниты становятся незаменимыми помощниками современных мастеров, поскольку помогают упростить и ускорить выполнение всех работ. Параллельно существенно повышается качество швов при выполнении даже самых сложных задач. Однако в конечном результате все будет зависеть от навыков сварщика и его умения правильно использовать магнитные держатели.

С одной стороны каких-либо особенных правил применения описываемых приспособлений не существует. В то же время рекомендуется учитывать следующие важные моменты.

При использовании магнитов для сварки следует особое внимание уделять углам, под которыми на этапе подготовки крепятся элементы будущей конструкции по отношению друг к другу. Максимально упрощают весь процесс универсальные модели с регулируемыми параметрами.
Рассматриваемые сварочные приспособления отличаются, прежде всего, максимальной простотой эксплуатации
Параллельно каждый магнит способен эффективно заменить собой громоздкие струбцины, распорки и целые конструкции, предназначенные для фиксации соединяемых металлических деталей. Использовать магниты можно в любых, даже самых сложных условиях. Также стоит учитывать, что эти устройства практически не требуют обслуживания и характеризуются длительным сроком службы.
В некоторых ситуациях могут возникать проблемы при снятии магнитов после завершения всех работ

Здесь важно учитывать силу магнитного поля приспособлений. Опытные специалисты рекомендуют на этапе выбора фиксаторов объективно оценивать свои физические возможности

При появлении сомнений предпочтение отдавать отключаемым моделям.

Разновидности

У магнитов для сварки металлоконструкций есть две основные группы: угольники и универсальные приборы.

Как видно из названия, угольники являются самыми простыми по конструкции, потому они самые популярные на рынке. Легко закрепляют 2 детали под необходимым углом. Угол зависит от формы:

• стреловидная — 45, 90, 135 градусов;
• треугольная — те же значения, что у стреловидных магнитов;
• шестиугольная — к стандартным значениям стреловидных магнитов добавлены углы 30, 60, 75 градусов.

Универсальные приборы могут похвастаться большими возможностями для использования. Магниты и детали для их соединения могут создать любой возможный угол. Соединяющие детали обладают разными формами, поэтому угол соединения выбирается с высокой точностью.

Естественно, что основной плюс универсальных приборов в их большом диапазоне углов и возможности неоднократной перенастройке устройства. При простой конструкции и, соответственно, облегчёнными требованиями к эксплуатации магниты обладают широкими возможностями. Поэтому чаще всего используют именно их, а не струбцины, например.

Основные критерии выбора

Для профессиональных работ следует выбирать инструмент высокого качества. Устройства подвержены воздействию высоких температур, снижающих коэффициент намагниченности у некачественных экземпляров. На приспособлении должны отсутствовать сколы, выемки и прочие дефекты в местах касания с зажимаемым изделием. Неровности не позволяют прочно фиксировать предметы под заданным углом.

Важно! К достоинству отключаемых уголков относят возможность отключать магнитное поле и на всем приспособлении, и на отдельных его гранях. Эти приборы уместны для мастеров, которые часто сваривают детали сложной конфигурации. Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются

Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами

Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются. Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами.

Какими бывают магнитные угольники для сварки?

Магнитные уголки могут быть разными как по конфигурации, позволяющей выставить различные углы для выполнения сварочных работ, так и по принципу действия:

• магнитный угольник для сварки самой обычной конструкции позволяет выставить фиксированные углы, определяемые профилем инструмента;
• магнитная струбцина с регулируемыми углами является гибким инструментом, с помощью которого можно выполнить работы любой степени сложности и точности, выставив практически любой угол;
• магнитный фиксатор может иметь постоянный или отключаемый магнит – отключение магнитов после проведения сварочных работ позволяет снять фиксацию без каких-либо физических усилий;
• большинство современных моделей угольников имеет несколько стандартных углов – такая конструкция делает этот инструмент универсальным, позволяющим выполнять сварочные работы различной степени сложности;
• угольники различаются и по мощности: для фиксации тяжёлых элементов глобальных конструкций необходимы мощные магниты, а вот инструменты с малой мощностью рекомендуются для сваривания компактных деталей малого веса и обычно используются для бытовых работ.

Цена на каждый инструмент формируется, исходя из нескольких показателей: конструкции и возможности построения нескольких углов, возможности регулировки, магнитной мощности, известности фирмы-производителя и т. д. Стоимость магнитных держателей варьируется в широких пределах: от 300-400 рублей за бытовой экземпляр и 800-900 рублей за комплект стандартных уголков-фиксаторов до 3000-5000 рублей для профессионального инструмента.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

Стыковое соединение

Можно сварить куски углового профиля встык. Такой вид сварки часто требуется для того, чтобы удлинить имеющийся отрезок стали. Технология выполнения такого соединения проста и в основном не отличается от стыкового соединения листовых заготовок. Но некоторые особенности всё же имеются.

Вначале следует произвести ровную обрезку соединяемых участков. Этой процедуре должна предшествовать тщательная разметка материала. Вообще, это должно быть правилом при работе с металлом, если есть цель качественно выполнить работу. Острые края срезов нужно обработать напильником, удалив с них заусенцы и обрезки металла.

Для того чтобы сварить металлические детали ровно, лучше всего предварительно совместить их, зажать в специальной струбцине. Тщательно проверив и при необходимости скорректировав положение заготовок с помощью уровня, можно сделать первые прихватки.

Не следует начинать сварку с наложения чистового шва по одной из полок углового проката. При интенсивном нагревании в процессе сварки, металл деформируется, в результате чего стык по второй полке угловой заготовки может разойтись. Правильней сначала сварить металл прихватками по краям полок и в середине уголка, а уже после этого окончательно приварить заготовки друг к другу.

Что это и для чего нужны?

Любой опытный специалист знает, что в подавляющем большинстве случаев подготовительный процесс для выполнения сварочных работ требует больше времени, чем непосредственно сама сварка. При этом ключевым моментом будет выставление и фиксация всех элементов будущей металлоконструкции.

При недостаточной фиксации часто собранные и подготовленные конструкции смещаются или вовсе разваливаются после контакта со сварочным электродом. Еще один вариант развития событий – это низкое качество швов. В таком случае на исправление ошибок, как правило, уходит немало времени и материала. Избежать подобных неприятностей и дополнительных затрат помогут различные фиксаторы в виде зажимов или же струбцин. Однако сейчас рекордными темпами растет популярность магнитов для сварки.

В процессе выполнения различных сварочных работ описываемые фиксаторы применяют для:

• комфортного и оперативного скрепления деталей на этапе монтажа;
• правильного расположения элементов конструкции по отношению друг к другу;
• оперативной сборки;
• крепления деталей под определенными углами;
• максимально точной сварки;
• эффективной замены габаритных струбцин и других зажимов.

При помощи описываемых приспособлений можно быстро и с максимальной точностью регулировать крепеж и осуществлять сборку конструкций практически любой сложности. Сила сцепления подобных магнитов варьируется в диапазоне 10-50 кг и позволяет выполнять работы как с фасонными изделиями, так и листовым металлом. К главным достоинствам магнитных фиксаторов относятся следующие важные моменты.

• Возможность монтажа конструкций, в том числе и с трубами, имеющими круглое сечение.
• Стандартные наборы держателей имеют углы 30, 60, 45, 90 и 135 градусов. Помимо этого, производители предлагают потенциальным покупателям и универсальные приспособления.
• В отличие от привычных многим струбцин, магниты максимально упрощают подготовку к сварке и сокращают продолжительность данного процесса.
• Возможность выполнения практически всех работ без помощников.
• Фиксаторы могут использоваться в любой плоскости и на любых поверхностях.
• За счет предустановленных углов магниты широко и эффективно применяются в проточном производстве разных изделий.

Магнитный угольник для сварки своими руками

Если в силу каких-то причин представленный в магазинах ассортимент магнитных угольников, предназначенных для работы с трубами различного сечения, уголками, полосами, профильными деталями, элементами из листового, сплошного и прочего металла, не устраивает, то сделать такое приспособление несложно и своими руками. Такой простой в исполнении и недорогой инструмент верой и правдой послужит в бытовых сварочных и монтажных работах дома и в подсобном хозяйстве. Способов конструирования может быть несколько, наиболее распространённый и денежно не затратный выглядит следующим образом:

В качестве металлической основы из подходящей марки стали вручную, болгаркой или с помощью лазерной резки выпиливаются пластины с точными углами рабочих плоскостей.
Обезопасить магнит от налипания металлических стружек, опилок и прочего, а также для дополнительной жёсткости конструкции используется проставка (например, из фанеры). Эта деталь по периметру будет чуть меньше (на 3-4 мм) пластин из п

1, под магнит выполняется сквозное отверстие.
Внутрь вкладывается магнит произвольной (чаще всего круглой) формы – важно лишь, чтобы он не выступал за контуры внешних пластин и имел центральное отверстие для возможности его жёсткой фиксации.
Процесс сборки заключается в строго параллельном складывании всех деталей, для большей надёжности обработке их клеем и фиксации алюминиевыми заклёпками.

При использовании как магазинных образцов, так и выполненных самостоятельно, следует помнить о рекомендуемых для магнитных приспособлений рабочих тепловых режимах: высокая температура и сильный нагрев магнитного фиксатора способны привести к утрате им магнитных свойств.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

• отключаемые;
• с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Фиксаторы для сварки с постоянным магнитом – это простая конструкция, состоящая из двух металлических шаблонов, формирующих углы стыковки двух деталей, и магнита, который расположен между двумя шаблонами. Он постоянно действующий, что иногда усложняет процесс подгонки. Во всем остальном это все тот же магнит, с помощью которого легко фиксировать место расположения свариваемых деталей и узлов.

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Делать или купить

Ознакомившись с процессом изготовления магнитных приспособлений каждый исполнитель сможет решить создать изделие своими руками или приобрести “готовое”. Вариант самостоятельного изготовления подойдет для исполнителей, которые любят мастерить что-либо самостоятельно. Кроме этого, не всегда в продаже можно найти нужную или желаемую модель приспособления. Для выполнения некоторых работ сварщику необходим угольник нестандартной формы, для получения угла нужной величины.

Профессиональные сварщики предпочитают приобретать готовое изделие, это позволяет экономить время.

Характеристика

Что такое угловой шов? Стыковка посредством сварки под углом до 180 градусов, к примеру, труб или других конфигураций из металла. В процессе порой не обойтись без так называемых штыков, угол сторон у которых –90 градусов.

Соединения угловых швов:

• нахлесточные;
• с краями, примыкающими в точке стыковки;
• тавровые (ровная поверхность и один приваренный конец);
• с обрезкой кромок и без нее.

Классификация швов определяется способом их укладки. Они бывают сплошными или прерывистыми. Короткими считаются те, чья длина не превышает 250 мм, длинными – от 1000 мм и т.д. Как отсюда видно, есть еще и средние.

Поговорим о них подробней. Средние начинаются в месте сопряжения частей металлической конфигурации, а конечной точкой станут их края. Их длина колеблется в диапазоне 250-1000 мм.

Как сделать магнитный угольник для сварки своими руками

Для начала нужно осуществить необходимую разметку, по которой можно было бы произвести резку металла. Чтобы это сделать понадобится кусок картона или альбомный лист. Берём магнит и кладём его в угол листа, чтобы он проходил по краю его двух сторон. Затем при помощи линейки начертим линию, прямо за краем магнита.

Таким образом, получился трафарет с одним 90 углом, именно по нему и нужно будет вырезать две заготовки для сборки магнитного угольника. Переносим трафарет на тонколистовой стали и вырезаем болгаркой две заготовки. Чтобы не пораниться в процессе использования самоделки, рекомендуется сразу же после резки отшлифовать края заготовок с двух сторон.

Теперь, дело за малым, и нужно будет просверлить в каждом углу заготовки по отверстию, и одно в самом её центре. Для удобства сверления отверстий в металле, обязательно пользуемся кернером. Также, во время сверления металла не забываем давать свёрлам остыть, опуская их с этой целью в баночку с машинным маслом.

После того, как отверстия в заготовках высверлены, остаётся лишь собрать магнитный угольник для сварки. Для этого используем длинные болты, гайки и шайбы. В центр одной заготовки кладём круглый магнит, размещаем сверху вторую заготовку, после чего обтягиваем все вместе болтами.

Вот такую полезную самоделку для сварки можно сделать всего за каких-то пару часов. Ну а помощь от неё будет огромная, недаром же в народе магнитный угольник для сварки кличут «третьей рукой». И когда вам придётся варить самому, то вы сможете с лёгкостью выставить требуемый угол конструкции, на 90 или 45 градусов.

Сборка заготовок в полноценный магнитный уголок

Когда все шесть отверстий просверлены, можно приступать к сборке приспособления. Здесь стоит отметить, что от количества размещённых между элементами неодимовых магнитов будет зависеть сила, с которой приспособление будет прилегать к металлу. Если магниты изготовлены в форме шайб, можно установить по две или даже три штуки на отверстие.

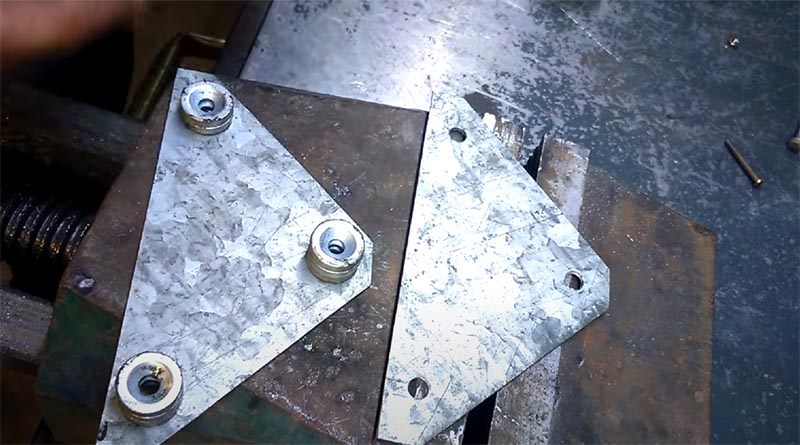

ФОТО: YouTube.comМагниты размещены, пора стягивать элементы воедино

Установив уголок на ровную поверхность, например, примагнитив его к тискам, можно приступить к окончательной сборке. В готовые отверстия вставляем винты, а с обратной стороны на них наворачиваем гайки. Когда соединения протянуты, излишки винтов, торчащие с обратной стороны, можно обрезать той же угловой шлифовальной машиной (болгаркой).

ФОТО: YouTube.comСборка магнитного уголка почти завершена, осталась пара штрихов

Самодельный магнитный уголок

Домашние умельцы смогут собрать магнитный уголок для сварки своими руками самостоятельно. Для его изготовления не понадобятся узкоспециализированные знания. Предварительно необходимо подготовить:

магнит – толщина менее 15 мм;

лист стали толщиной 2-3 мм;

болты М6 с комплектом гаек либо заклепки;

термостойкий клей.

Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглой формы

Подойдет вариант из мощного динамика

Лист стали размечают в форме треугольника для последующей нарезки элементов магнитного уголка для сварки своими руками, чертежи лучше брать готовые. Болгаркой по разметке вырезают первый элемент. Вторую деталь можно разметить по первой, приложив ее к стальному полотну. С помощью напильника зачищают разрезанные поверхности до идеально ровного состояния. Готовые элементы должны быть одинаковыми, погрешности не допускаются.

Треугольники прикладывают друг к другу и зажимают так, чтобы края полностью совпали. Их фиксируют в тисках. По углам высверливают отверстия того же диаметра, как болты или заклепки, которыми будут скрепляться элементы.

Между треугольными пластинами помещают магнит. Размер его не должен превышать параметры треугольников. Поверхность предварительно намазывают клеем. Части держателя скрепляют болтами либо заклепками. Окраску термоустойчивой эмалью осуществляют после застывания клея.

Важно! Ваш инструмент кустарного производства с неодимовыми магнитами способен удержать заготовку весом свыше 3 кг. Состояние нежароустойчивых аналогов рекомендуется периодически контролировать, поэтому их части желательно скреплять болтами

Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник – держатель

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

Алгоритм изготовления:

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми.

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать.

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек

Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.

Видео

Держатели горелки

Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.

Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.

1. Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
2. На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
3. Хвостик болта, выходящий за пределы гайки, следует обрезать.
4. Приспособление готово к применению.

Держатели массы

Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной . Видео поможет наглядно изучить процесс.

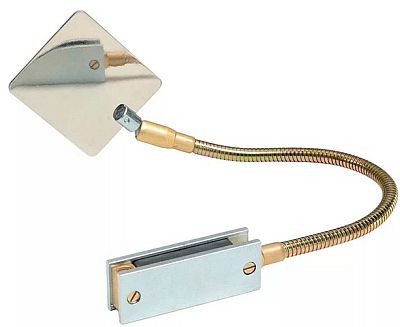

Сварочное зеркало

Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика

Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.

С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.

Производители

CIMCO – немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.

ESAB – шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции

Foxweld – торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.

БАРС – российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.
