Электрический теплый пол под плитку

Особенности разных типов электрических полов

Сделать пол с электрическим подогревом можно при помощи кабеля, нагревательных матов или пленки с инфракрасным излучением.

Использование греющего шнура сопряжено с тщательными расчетами. Кроме того, толщина стяжки, которую предусматривает технология укладки, наибольшая среди всех электрических разновидностей устройств подачи тепла. Но и цена кабельного пола за м2 будет наименьшей.

Гораздо проще уложить нагревательные маты, представляющие собой кабель, закрепленный на стекловолоконной сетке. Кроме простоты укладки элементов, следует отметить и меньшую толщину необходимой стяжки. Он составляет не более 30 мм, в то время как при укладке кабеля – от 30 до 50 мм.

Теплые полы с использованием пленочного нагревательного материала устанавливать совсем просто: они не требуют никакой стяжки. Но сама пленка стоит довольно дорого. Кроме того, ее не рекомендуется использовать для обогрева плиточной поверхности. Небольшая толщина пленки и ее характеристики определили применение материала с такими традиционными половыми покрытиями, как ламинат или линолеум.

Выбор типа системы

Под плитку можно уложить электрический, инфракрасный либо водяной пол. Более практичным и доступным считается система, работающая на электричестве. В продаже есть разные системы данного вида, но под плитку специалисты однозначно советуют использовать кабельную. Лучше всего приобрести всю систему в комплекте – это избавит от необходимости подбирать отдельные элементы, что без определенных знаний не всегда возможно.

В комплект обычно входят:

1. Соединительные провода.
2. Терморегулятор. Данный элемент предназначен для регулирования температуры пола. Его крепят на стену там, где будет удобно осуществлять регулировку системы.
3. Кабель либо специальные маты. Ширина каждого мата – 45 см.

В продаже есть комплекты с одножильными, двужильными кабелями и «маты» – изготовленные из сверхтонкого кабеля. Двужильные стоят дороже, но лучше приобрести комплекты именно с такими кабелями – они считаются более безопасными.

В комплект могут входить и другие элементы – это зависит от фирмы производителя. Выбирая марку, необходимо посмотреть на то, насколько качественные материалы в комплекте, имеется ли гарантия, а также что написано в отзывах. Опытные мастера советуют не экономить и приобрести комплект не самый дешевый – это может отразиться на качестве обогрева в будущем. Более того, покупка комплекта даже средней стоимости (около 1,5 тыс. руб./метр) не покажется очень дорогой, так как помещение ванной комнаты обычно имеет небольшую площадь. Как правило, комплект теплого пола выбирают исходя из параметров ванной.

Кроме самого комплекта необходимо приобрести и фольгированный пенофол. Его укладывают фольгой вверх. Данный утеплитель поможет минимизировать потери тепла. В будущем использование подложки-утеплителя поможет снизить расходы на электроэнергию.

Кроме системы нужно будет приобрести:

1. Понравившуюся плитку в необходимом количестве +10%.
2. Зубчатый шпатель.
3. Плиточный клей.
4. Плиточную затирку.
5. Клинья и крестики из пластика.

Как положить керамическую плитку на теплый пол

Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:

1. проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;

Заливка стяжки на тёплое основание

залить стяжку смесью песок-цемент или использовать клей для плитки на теплый пол — решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол

Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки

В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади

Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр

Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;

Затирка половой плитки

время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.

А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.

Пошаговая инструкция укладки теплого пола с электроподогревом

Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.

Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.

Подготовка

Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.

Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:

• Гидроизоляция (полиэтиленовая плёнка).
• Пенопласт толщиной от 30 мм.
• Теплоотражающий экран для лучшей проводимости.
• Металлическая сетка.
• Новая стяжка толщиной от 50 мм.

Укладка кабеля

Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.

Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.

Правила установки нагревательного кабеля:

Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей.
Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть.
В это время нужно прикрепить при помощи алебастра холодные кабели

Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба.

Заливка

Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси

Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью

Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.

Финальная обработка

Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.

Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?

Водяная система теплого пола: монтаж

Для того чтобы провести установку отопления без ошибок, необходимо подобрать один из вариантов крепления водопроводных труб к основанию пола.

• На ДСП кладут железную сетку, к ней с помощью специальных креплений фиксируют трубопроводную конструкцию.
• С помощью саморезов закрепляют на полу направляющие планки, на них фиксируют трубы прижатием пазов данной планки.
• В третьем способе специалисты предлагают воспользоваться пенопластирольными панелями. На них делают специальные цилиндрические выступы, а между ними укладывают трубы.
• Самым простым вариантом будет прикрепление трубы к полу самоклеящейся лентой, такой способ будет удобным при перекрытии пола.

Чтобы подготовить теплый пол, необходимо залить его стяжкой, и только после полного высыхания укладывать плиточное покрытие.

Если вы изучали монтаж теплых полов и раньше, можно заметить, что процесс монтажа такого вида обогрева, как теплый пол под плитку, почти ничем не различается от других напольных конструкций. В основном все операции такие же. Отличие только в том, что само покрытие необходимо укладывать каждое по-разному.

Средняя оценка

оценок более 0

Поделиться ссылкой

Преимущества и недостатки водяных полов

Для жильцов дома оптимально, если прогрев помещения осуществляется равномерно и источник обогрева располагается снизу. При обогреве помещения с помощью радиаторов происходит конверсия воздуха от поверхности пола к воздуху, при этом теплый воздух движется вверх, а холодный спускается вниз. Водяные полы позволяют получать чуть более высокую температуру в области ног и несколько более низкую в области головы, что более комфортно для жильцов.

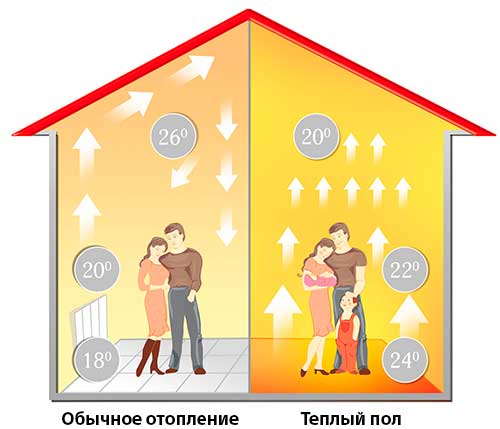

Схема нагрева помещения радиаторами и теплым полом

Основные достоинства водяного пола:

• отопление осуществляется излучением, а не конверсионным способом;
• поскольку нет конверсии воздуха, нет и циркуляции пылевых потоков;
• нет необходимости в радиаторах, которые не всегда эстетичны;
• если радиаторы все же есть в наличии, они совместимы с водяным полом;
• нет условий для возникновения сырых углов в помещении, а также развития грибка;
• поддерживается оптимальная влажность в помещении;
• водяные полы легче содержать в чистоте, чем радиаторные батареи;
• отсутствует опасность ожогов;
• способность системы к саморегулированию (при поступлении извне холодного воздуха, водяной пол повышает отдачу тепла, и наоборот, если температура в помещении повышается под действием, скажем, солнечных лучей, происходит снижение теплообмена);
• в сравнении с отоплением радиаторами, водяные полы экономнее на 25-30%;
• срок службы водяного пола ограничен лишь сроком жизни труб, применяемых в системе.

Помимо преимуществ, есть у водяных полов и минусы:

• водяные полы редко разрешены к использованию в многоквартирных домах из-за недостаточной крепости перекрытий, а также из-за зависимости от системы центрального отопления (увеличенная нагрузка и потребность в более мощных насосах);
• водяные полы существенно уменьшают высоту помещения, поскольку для обустройства системы необходимо повышение уровня пола (минимум на 10 сантиметров).

Как сделать электрический теплый пол своими руками

В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.

Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

Последовательность установки системы теплого пола под плитку

Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.

Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.

Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.

Схема расположения элементов системы теплого пола в ванной комнате стандартного размера

Как самостоятельно проверить исправность теплого пола

Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:

1. Проверить все места соединений и сгибов.
2. Включить питание и провести проверку температуры.
3. Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).

Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.

Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы

Тепловой расчет

В среднем для обустройства теплого пола и создания наиболее комфортных условий в помещениях средняя температура теплоносителя в нем должна быть в пределах от 45 до 55 градусов. Если в качестве чистового материала выступает плитка, то для нормального ощущения достаточно иметь температуру носителя в 45 градусов.

Если же в качестве покрытия используется ламинат, то она должна быть выше, так как частично изолируется доской.

Расчет системы напольного отопления выполняется исходя из потребностей, а вообще, она считается гибкой, потому что можно отрегулировать подачу воды до любого значения температуры. Поэтому обычно руководствуются общими данными: на поверхности пола температура должна быть от 29 до 35 градусов.

Многое решает выбор способа прокладки труб в системе, который определяется исходя из предпочтений к интенсивности и зон прогрева. Если необходимо, чтобы тепло равномерно распределялось по всему помещению, то лучше применить так называемую улитку.

По длине контуры подбираются близкими друг другу. В большой комнате их укладывается несколько. Оптимальный шаг составляет 15 см, а в регионах с большими морозами его уменьшают до 10 см. С целью экономии можно уменьшать расстояние между витками только около стен. Труба прогревает 10-15 см поверхности в обе стороны. На севере необходимо установить дополнительные батареи отопления.

Расчет мощности теплого пола обычно делают специалисты, поскольку необходимо учесть многие факторы: материал стен, тип утеплителя и напольного покрытия, мощность котла, производительность насоса, диаметры труб и др.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Цена резиновой краски и отзывы о ней

Что следует знать о теплом поле

Водяной и электрический, разнообразный по способам действия и энергозатратности, теплый пол требует особого обращения при установке, укладке на него отделочных материалов, таких, как плитка или ламинат, а также его последующей эксплуатации

Несоблюдение мер предосторожности и технологии монтажа повлечет за собой не только разрушение поверхности, будь то отошедшая плитка или растрескавшееся наливное покрытие, такое, как дорогостоящее 3D, но и абсолютную неработоспособность греющих элементов

Тем не менее, ознакомившись со всеми правилами установки оборудования и последующей его отделки, можно обойтись без посторонней помощи и сделать все своими руками.

Самыми распространенными зонами для укладки теплого пола являются ванная комната и кухня. Для отделки здесь чаще всего используется кафельная плитка, она не впитывает влагу и отлично поддается очистке, кроме того, меньше ламината и паркета подвержена механическим повреждениям. Также популярными помещениями для установки являются бассейны, гаражи и приусадебные парковки. Использование водяного пола для последних избавляет в зимнее время от оледенения и снежных заносов, а значит, значительно экономит время и силы владельца помещения.
