Установка электромеханического замка

Эксплуатация

Существует ряд условий при эксплуатации:

• Перед тем как открыть или закрыть замок, удостоверьтесь что дверь закрыта посредством защелки;
• Замок может испортиться, если при закрывании калитки вы сильно ею хлопаете;
• После истечения гарантийного срока при надобности смазывайте внутренние части замка специальными смазочными веществами. При этом замок разбирается.
• При разборке замка без использования надлежащих инструментов из замочного механизма может выскочить пружина.

При определении с размерами замка следует опираться на характеристики калитки. Для калитки небольшого размера не следует покупать слишком большую модель. И наоборот, чем больше и тяжелее калитка, тем большая модель замка для нее требуется.

Не экономьте деньги на устройстве для запирания. Не следует приобретать дешевые модели. Они быстро выходят из строя. Лучше выберите качественную продукцию

Тем самым вы избавите себя от многих проблем.

Обратите внимание на сборку замка. Качественная модель обладает плотным закрытым корпусом

В замке не должны быть щелки или прорези.

Проверьте плавность работы замочного механизма. Как вставляется ключ свободно или ему что-то мешает.

Проверьте комплектацию устройства и наличие защитной гофры для электрического кабеля, а также наличие дополнительных ключей.

Особенности монтажа электрозамка

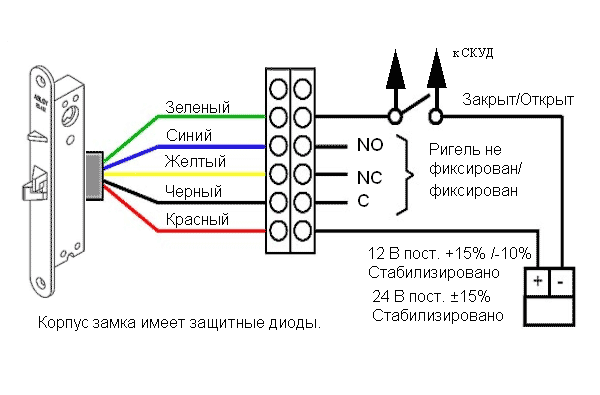

Разбивка по цветам подключения проводки

Чтобы подключить электрозамок, придется потратить от 45 минут до 2-3 часов – все зависит от разновидности замка, а также наличия необходимого опыта. Накладные механизмы устанавливать проще, а врезные – гораздо сложнее. Но если вам приходилось работать болгаркой и дрелью, тогда особых проблем не должно возникнуть.

Для подключения электромеханического замка надо:

• Купить сам запирающий механизм;
• Подготовить перфоратор либо дрель;
• Нанести разметку.

Чаще всего устройство монтируют с использованием Т-образного уголка, которым соединяют раму и профиль. Чтобы это сделать, надо предварительно отметить места отверстий для креплений.

Этот этап считают наиболее ответственным. Аккуратность и точность этих работ влияет на дальнейшее подключение электромеханического замка. Сразу после нанесения разметки можно проделывать отверстия под винты.

Затем в каркасе двери надо просверлить отверстия, сквозь которые будет проложен электрический кабель. Такую же работу надо выполнить с противоположной части двери: там, где профиль соединяется с рамой.

Схема соединения электрозамка с контроллером

Кабель нужно провести к монтажной коробке, на которой будет установлен блок вызова и считыватель. Если есть места, где кабель перегибается, тогда нужно поместить его в специализированный канал. Это особо актуально для тех замков, которые устанавливают на калитках.

Затем, продолжая подключение электрозамка, надо расположить ответную часть соответственно специфики конструкции дверной рамы. Ее можно выполнить несколькими методами:

• Вырезать болгаркой в дверной раме проем нужного размера;
• Расположить под ответной частью пластины из металла;
• Произвести подключение видеодомофона к панели вызова.

Как соединить электрозамок и видеодомофон?

Подключение замка к домофонному устройству

Проще всего подключить вызывную панель к монитору. Подобная система не нуждается в дополнительных элементах, только в соединительном кабеле. В качестве проводки лучше всего использовать витую пару. Такое изделие имеет в своем составе несколько пар изолированных жил, которые скручены между собой.

Вызывная панель подключается на расстоянии полтора метра от пола. А монитор видеодомофона должен быть подключен на наиболее удобной высоте.

Чтобы подключить устройство на большом расстоянии, нужен специальный комбинированный кабель, который одновременно может передавать звуковой и видеосигнал, а также электричество. В составе подобного кабеля есть несколько гибких жил, имеющих разный цвет, одна из которых оплетена медной проволокой.

Чтобы осуществить монтаж, нужна правильная схема подключения. Преимущественно на вызывной панели и видеодомофоне все контакты клемм обозначены цветом или номерами. Цвета монитора и панели вызова могут отличаться.

Существуют модели видеодомофонов, в которых замок подключают не к домофону, а к его монитору. При этом схема подключения не слишком сильно изменится.

Подключение замка к монитору

Главные преимущества электромеханических замков

Хотя инструкция по установке подобного замка может показаться очень сложной, но такие устройства обладают множеством разнообразных преимуществ, среди них стоит выделить:

• Высокую надежность;
• Долговечность;
• Возможность применения в разных условиях;
• Стоимость;
• Легкость комбинирования электромеханических схем с остальными системами безопасности.

Узнать принцип работы такого замка вы сможете после просмотрев этого видео:

Установив на калитку видеодомофон и выполнив все условия подключения электрозамка, можно избавиться от необходимости выходить из дома, чтобы впустить посетителя.

Конструкция и общие сведения

Сейчас на рынке существуют разные защитные системы, которые могут устанавливаться для организации безопасности придомовой территории. Крепление электромеханических и электромагнитных замков на калитку производят специализированные фирмы. Но монтаж можно выполнить и самостоятельно.

Cisa

Непосредственно электромеханическая защелка напоминает механический замок, причем как по внешнему виду, так и по размеру, и по внутренней конструкции. Наличие электронной части является единственным отличием этого защитного устройства от классического механизма.

Для открывания можно воспользоваться ключом. Также открываться он может магнитной карточкой либо с пульта или с панели клавиатуры набрав код.

Запор на двери

Сегодня можно увидеть несколько электромеханических устройств этого типа:

1. Накладные.
2. Врезные.

Врезной электромеханический замок встраивается в полость калитки. Крепление накладной конструкции производится наружу полотна двери или ворот.

Если нужна установка электромеханического замка на калитку, то не следует торопиться с приобретением. Требуется внимательно познакомиться со спецификой работы всех моделей. В магазинах доступны замки на калитку, имеющие разное предназначение.

Забор частного дома

Для начала нужен электромеханический замок уличный на калитку морозостойкий, и он должен выдерживать механические нагрузки. Также оборудование отличается по типу открывания полотна, то есть система отпирания бывает для левой и правой створки.

Различаются конструкции и по крепежу с учетом материала двери. К примеру, для калитки из штакетника и профнастила требуются разные устройства.

Различные модели замков могут иметь дополнительные запоры, представляющие вертикальные ригели, которые находятся в конструкции трехточечного запирания. Часто они подключаются к видеодомофону.

Фото замка можно посмотреть ниже.

На складе

Виды механизмов

Помимо расположения, электромеханические замковые системы на калитку отличаются по способу работы. Конструкции делятся с учетом того, как производится открытие механического ригеля. Замок на ворота может быть следующих типов:

1. Моторный.
2. Электроблокирующий.
3. С электрической защелкой.
4. Соленоидный.

Варианты уличных морозостойких запоров

В электроблокирующих замках планка в закрытом положении расположена в пазу. Она хорошо фиксирует калитку.

Так, подпружиненный фиксатор сбрасывается, а ригель заходит в корпус замка. Втягивание производится благодаря использованию ключа или карточки.

Моторные замки для калиток работают за счет небольшого электрического двигателя. Из-за того, что ригель в закрытом состоянии все время находится под давлением, отодвинуть защелку невозможно.

Atis

В определенных защитных системах можно подобрать количество планок для закрывания. В дневное время применяется один запор, ночью срабатывают все защелки. Главное отличие моторных замков – небольшая пауза во время открытия.

В соленоидных конструкциях для калитки защитный механизм имеет следующий принцип работы. Для установки замка в определенное положение применяется соленоид. Во время подачи соответствующего сигнала для входа он оттягивает запорную планку из ответной части, затем она фиксируется.

Уличный накладной вариант

Крепление в этом положении происходит благодаря фиксатору, так калитка открывается. Во время подачи повторного сигнала либо электрического питания фиксатор отпускает ригель. Последний под действием силы пружины закрывает калитку. Но не стоит забывать, что при обесточивании работа электронного емкостно-резистивного механизма невозможна.

Особенность функционирования электрозащелки на калитке состоит в том, что во время подачи тока фиксатор деблокируется. Непосредственно защелку можно открыть за счет нажима на ручку. Электромеханические модели для калиток удобны, так как при их использовании дверь можно оставить открытой.

На фото ниже представлен уличный замок для калитки частного дома.

На даче

Комплектация

Покупая любой электрозамок, в комплекте производитель может поставлять:

• набор ключей и личинок к замку;
• инструкцию по эксплуатации;
• схему подключения замка;
• домофон;
• вызывную панель;
• специальные крепежи;
• блок питания замка;
• сертификат качества, гарантийный полис.

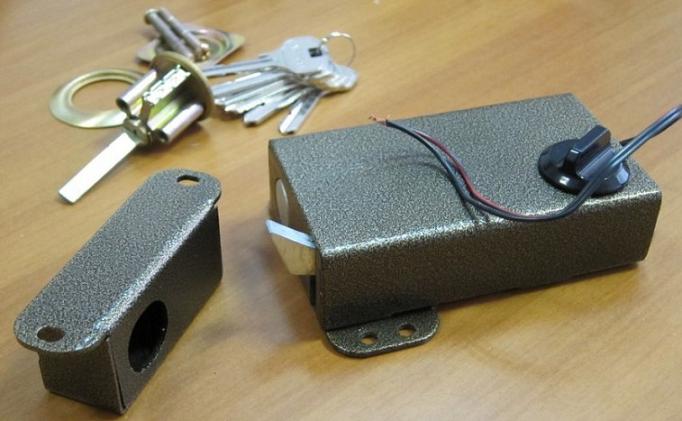

На фото ниже – классический морозостойкий электромеханический замок.

Комплектация

Принцип работы электромеханических замков

Перед покупкой смотрите на комплектацию изделия. Основные его элементы:

• корпус из высококачественной стали;
• коробка для блока питания и сам блок;
• кабель, которым соединяют блок питания и замок;
• ключи;
• панель для вызовов;
• домофон;
• инструкция по установке.

Принцип действия таков:

1. Закрытие происходит за счет задвижки, которая входит в удерживающий ее паз.
2. Открытие осуществляется фиксатором пружины, который сбрасывается под электрическим напряжением через подключенные контакты.
3. Чтобы открыть дверь изнутри необходимо нажать на кнопку или приложить электронный ключ, карту.

Такие замки удобны, когда у хозяев есть автомобиль. Их часто устанавливают на откатные, распашные ворота, чтобы при открытии и закрытии срабатывала автоматика. Преимущество устройства – удобство и экономия времени.

К более дорогим относят электромеханические замки с кодовой системой управления. Чтобы открыть такой, каждый раз придется вводить комбинацию чисел.

Если электричества нет, разблокируют замок ключами, которые идут в комплекте.

Дополнительные приборы для электрозамков

Устройство электрозамка зависит от его вида. В настоящее время различают:

• электромеханические замки;
• электромагнитные замки.

Состав электромеханического замка

Электромеханический замок сочетает в себе функции простого механического затвора и электропривода.

Устройство, которое можно открыть ключом и электродвигателем

Электро замок на дверь с функцией механического открывания состоит из:

• корпуса устройства, в котором установлен электродвигатель, личинка для открывания ключом и запирающие ригели;
• ответной планки;
• набора ключей;
• дополнительных электропроводов;
• крепежных элементов;
• инструкции с описанием как установить электрозамок.

Устройства, которые входят в набор замка при покупке

Электромеханические замки желательно устанавливать внутри помещений или дополнительно защищать от влаги кожухами.

Состав электромагнитного замка

Электромагнитный замок удерживает дверь в закрытом положении при помощи магнитного поля, которое возникает из-за подачи электрического тока, то есть мощный магнит, расположенный в одной части замка, удерживает металлическую планку, имеющуюся на ответной части механизма.

Запирающее устройство электромагнитного типа на межкомнатной двери

В состав такого устройства при его покупке входят:

• магнит, который является отдельной частью замка;
• ответная металлическая планка, притягиваемая магнитом;
• уголок для крепления основного блока;
• крепежные элементы;
• дополнительные провода;
• инструкция, в которой подробно описано, как подключить электрозамок.

Устройства, входящие в набор замка при его приобретении

Электромагнитные замки менее прихотливые, чем электромеханические. Использовать устройства без дополнительной защиты можно как внутри помещений, так и на улице.

Дополнительное оборудование для любого вида электрозамков

Установка электрозамков на дверь или калитку невозможна без дополнительного оборудования, в состав которого входят:

контроллер, производящий управление электрозамком и располагающийся в специальном блоке;

Устройство, отвечающее за корректную работу замка

источник бесперебойного питания, который требуется для работы устройства в периоды отключения центрального электричества. Питание электрозамка может осуществляться от электрической розетки или аккумуляторов, расположенных в этом блоке. Зарядка аккумуляторов производится от сетевого адаптера;

Устройство, осуществляющее питание замка при отсутствии центрального электричества

считыватель кодовой информации с брелка или карты, который располагается на внешней стороне двери;

Устройства для открытия замка электронными ключами

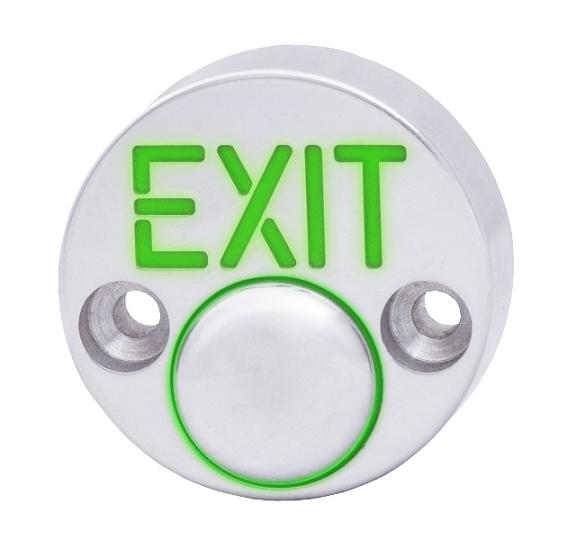

устройство открывания двери с внутренней стороны. Электрозамок на входную дверь можно оборудовать этим приспособлением для дополнительного удобства пользователей.

Устройства для открытия замка без помощи ключей

При желании собственника электрозамок на калитку можно оснастить домофоном с функцией автономного открывания из жилого помещения. В этом случае не придется каждый раз выходить на улицу, чтобы впустить посетителей.

Устройство для связи и открывания двери из помещения

Еще одно дополнительное устройство – доводчик – устанавливается по желанию пользователя. Двери, оснащенные доводчиками, работают плавно, без вибрации при закрывании, которая способствует сокращению срока службы замка.

Устройство для плавной работы входной двери

Набор дополнительных устройств обуславливается необходимостью (контроллер и блок питания) и пожеланиями пользователя.

Как работает электромеханический замок

Электромеханический замок может открывать калитку дистанционно

Электромеханический замок на ворота или калитку удобен в использовании, надежен и прост в обслуживании. При запирании устройство блокирует створку и препятствует проникновению на участок. Изнутри замок открывается через домофон, пульт охраны или кнопкой, размещенной рядом с запором. Снаружи – ключом, картой или брелоком.

Механизм электрического замка не так уж сильно отличается от механического. При закрывании запорный ригель входит в ответную планку замка и не позволяет открыть створку. Однако работу механизма обеспечивает электрический ток, что вносит существенные отличия.

Запорный ригель подключается к электроприводу. Последний соединен проводами с управляющей панелью. Принцип работы устройства:

• Когда створку закрывают с помощью специальной пружины, взводящий ригель входит в рабочее положение.

• В это же время запорный элемент входит в паз ответной планки и блокирует движение створки. Ригелей может быть несколько, что увеличивает надежность запирания. Механически отодвинуть ригель невозможно, так как он сдвигается благодаря работе электропривода.

• Открывается дверь только после поступления сигнала. Импульс передается на соленоид, при этом сбрасывается фиксация пружины и она втягивает запорный ригель внутрь корпуса.
• Запирание выполняется автоматически при закрытии створки. Для этого управляющий сигнал не нужен.

Ключ дополнительно оборудован сложной боковой нарезкой против подделки

Безопасность запорного механизма определяется не только надежностью запирания, но и сложностью ключа. Физический ключ имеет сложную боковую нарезку. Когда его вставляют в замок, кодовые пазы ключа должны совпасть с рельефом кодовых пластинок внутри корпуса. Сигнал о совпадении передается на управляющую панель, откуда включается соленоид. Открывание возможно только при полном их совпадении.

Если замок открывают картой, устройство считывает электронный код. При совпадении кодов ключа и памяти замка панель передает напряжение на соленоид и дверь разблокируется.

Виды электрических запоров

Классифицировать запорные механизмы можно по принципу устройства и действия. Первый параметр подразумевает деление электрических замков на две группы:

• Накладные, которые устанавливаются на дверное полотно, не требуют его вскрытия. Еще одним преимуществом остается наличие устройство принудительного вскрытия, что актуально при отсутствии электроснабжения.
• Врезные электрические замки могут присоединяться к домофону, позволяют установить дополнительные засовы для повышения надежности всей конструкции.

Принцип действия электрического замка определяет способ блокировки и разблокировки запорного механизма. По этому параметру все варианты делят на три группы:

• электромагнитные;
• электромоторные;
• электромеханический.

Электромагнитный замок

В основе принципа действия электромагнитного замка лежит мощный магнит и обмотка, с помощью которых удерживается ответная металлическая пластина. Это обеспечивает низкую стоимость и высокую надежность. Подобные системы не боятся влаги, что позволяет использовать их в качестве запорных механизмов на калитке или входной двери в подъезд, офисное здание. Из недостатков электромагнитных замков на стоит отметить необходимость постоянной подачи электроэнергии для удержания двери в закрытом положении. Еще одним недостатком данных систем является остаточная намагниченность, которая создает дополнительное сопротивление открытию. В идеальном случае этот параметр не должен превышать 1-2 кг, что позволит пользоваться дверью ребенку.

Электромеханический

Особенностью подобного типа остается его максимально близкая конструкция к «классическому» варианту. Внутри корпуса запорного механизма имеется ключевой цилиндр и система рычагов, которые могут приводиться в действие небольшим электромагнитом. Эта конструкция позволяет открыть дверь снаружи ключом, а изнутри домофоном или кнопкой, расположенной на корпусе.

Электромоторный

Запор этой конструкции остается самым близким родственником электромеханических. Основным отличием остается использование в качестве источника привода электромотора, а не магнита. Для повышения же долговечности подобного замка имеется система плавного открытия, что снижает нагрузку на привод. Более высокая сложность этих запорных механизмов определяет их высокую стоимость, что необходимо учитывать при выборе.

Принцип работы

Устройство и принцип работы чисто механических замков понятен – механизм секретности при помощи ключа приводит в движение ригели, и дверь запирается или открывается. Электромеханические замки, в свою очередь устроены сложнее. Главное отличие от электрических устройств заключается в том, что отпирание производится при подаче напряжения.

Глобально способ запирания не отличается от других типов замков – открытие блокируется ригелем, выступающим из корпуса основной части в углубление ответной. Устройство электромеханических замков отличается наличием электрифицированных подвижных элементов различной конструкции.

При подаче напряжения, в зависимости от конструкционных особенностей конкретного типа электромеханического замка, ригель втягивается внутрь корпуса или выходит из него, и дверь отпирается или запирается. Вот так работают электромеханические замки.

Переходом из запертого состояния в открытое и отличаются типы электромеханических замков. Ригель может втягиваться при помощи пружинного механизма, который взводится дополнительным элементом, активации магнитного поля или мотора.

Кроме того, отпирание может производиться при помощи ключа с внешней стороны калитки, встроенной или подключенной кнопки (блокируемой или нет). Благодаря комбинированию электрического и механического типа запирания замки и получили свое название.

Анализ объема работы

В первую очередь нужно осмотреть площадь, и определиться с расположением на калитке, где будет установлен электромеханический замок. Нужно предварительно знать габариты будущего замка, хотя бы основные размеры (см. фото). Это поможет определить место его размещения, так как калитка может иметь выступ или иные элементы, которые в итоге не позволят осуществить монтаж.

Необходимо также учитывать толщину и материал калитки. Если материал дерево, то установку нужно вести на усиленном участке, например несущем поперечном брусе. К металлической двери такие же требования. Однако слишком большая местная толщина металла может усложнить вам работу.

Важно на этом этапе определить общую (с учетом ширины калитки) длину резьбовых шпилек, которые будут непосредственно крепить замок. Также очень важно учитывать вылет ригеля и его конфигурацию

Порой случается так, что после монтажа при закрытии электрозамка ригель едва входит в ответную планку или паз, и такой монтаж нельзя считать правильным.

Монтаж замка

Итак, сначала нужно ознакомиться с инструкцией купленного замка, где подробно описана установка и схема подключения. Не стоит пренебрегать изучением инструкции, так как некоторые элементы замка при неправильной установке могут быть повреждены.

Поскольку с местом установки мы определились, то нужно осуществить разметку, приложив замок к калитке. Затем остается выполнить отверстия с помощью электродрели. После этого, используем резьбовые шпильки и гайки, чтобы притянуть замок к калитке.

Далее необходимо выполнить разметку отверстия под ригель и, непосредственно, сами отверстия. Если применяется стальная ответная планка из комплекта замка, то этот этап монтажа облегчается.

Крепим кабель

Комбинированный кабель, который передает видеосигнал и осуществляет питание, если он не входит в комплект, необходимо приобрести. Марка кабеля должна быть указана в паспорте замка, а метраж вам нужно определить самостоятельно с запасом 15%.

Проложить кабель нужно кратчайшим путем от столба калитки к ближайшей стене дома. Возможны и другие варианты, например по забору, если он удачно примыкает к дому. При прокладке по воздуху на расстояние более 10м желательно натягивать стальную нить (проволоку), которая предотвратит обрыв кабеля при сильном ветре или обледенении.

Кабель необходимо крепить к проволоке с помощью специальных скоб или липкой ленты. Возможно проложить кабель и под землей в металлической или пластиковой трубе. Прокладка кабеля не должна вестись в местах, подверженных сильному воздействию воды, например, под сливом водостока.

Ввод в дом лучше выполнять через веранду, что позволит избежать нежелательного сквозного отверстия в капитальной стене вашего дома. Хотя напряжение в цепях кабеля, как правило, небольшие (обычно 12В), все же прокладку нужно вести по негорючей поверхности.

Вызывная панель устанавливается снаружи участка, так чтобы нажатие кнопки вызова было удобным, а обзор видеокамеры был максимальным.

Сам видеофон (базу) необходимо крепить в удобном вам месте с учетом того, что к нему будет подведен и подключен комбинированный кабель. Пример удачного расположения можете увидеть на фото. Высота установки видеофона, замка и вызывной панели должна быть указана в паспорте изделия.

Перечень инструментов и материалов

Чтобы осуществить работы нам понадобится:

1. слесарный инструмент (пассатижи, отвертки, гаечные ключи);
2. электроинструмент (электродрель, болгарка, набор сверл);
3. комбинированный кабель;
4. стальная проволока диаметром 3-5мм;
5. монтажные хомуты, инзолента.

Полезно будет иметь под рукой электроизмерительный прибор типа Ц для позвонки и проверки цепей питания.

Если у вас мало опыта, то по возможности лучше чтобы установка производилась специалистами этого дела. Однако современные конструкции таких изделий выполняются так, чтобы максимально упростить монтаж и создать удобство в работе, поэтому при желании сделать работу самостоятельно монтаж не должен вызвать особых трудностей. Убедиться в этом вы можете, посмотрев видео.

Стоит ли устанавливать на калитку магнитный механизм

Выбирая запорное устройство, обращают внимание на все, имеющиеся на рынке модели. Среди них электромагнитные замки занимают особое место

Они отличаются высокой надежностью, долговечностью и невысокой ценой, и позволяют держать калитку закрытой от нежданных посетителей. Но, выбирая модель, необходимо понимать разницу между магнитным и электромагнитным замками. Первые представляют собой миниатюрное изделие, которое имеет небольшую удерживающую силу и устанавливается чаще всего на стеклянные или бескаркасные двери.

Смотрим видео, механический или магнитный:

Вторые, наоборот, отличаются высокой «мощностью» и пригодны для установки не только на входную дверь, но и дворовую калитку. Особенно актуально такое запорное устройство для владельцев частных домов, которые часто пользуются калиткой, но не желают постоянно носить с собой целую связку ключей.

Установив электромагнитный замок, вы сможете управлять его работой при помощи магнитного ключа. Он обладает небольшими размерами и его проще носить с собой.

Самые популярные модели замков для калитки

Для использования в условиях улицы лучше всего подходят запорные устройства, оснащенные антивандальной защитой. Одним из таких является электромагнитный замок AccordTek ML-194. Диапазон его рабочих температур составляет от -30 до +50°C, поэтому такие модели находят широкое применение в любых регионах страны.

Смотрим видео, о данной продукции:

Замок имеет достаточно большой вес, составляющий 5,6 кг и усилие удержания в 500 кг, поэтому его установка возможна даже на тяжелую калитку из металла. В комплекте с запорным устройством поставляются крепежные изделия и уголок для крепления основной части. На такой магнитный замок цена составляет около 2 тысяч рублей, позволяя приобретать его всем желающим.

Кроме отдельных замков на калитку в продаже можно встретить и уже готовые комплекты. Обычно они состоят из:

• Запорного механизма
• Контроллера
• Считывателя
• Блока бесперебойного питания с аккумулятором
• Кнопки выхода.

Один из таких комплектов собран на базе замка марки ML 295K. Управление работой этого устройства осуществляется с любого видеодомофона, если параллельно кнопке открытия двери подключить контакты вызывной панели. Благодаря наличию в комплекте бесперебойника замок имеет время автономной работы до 6 часов, исключая возможность открытия калитки при отключении электричества.

Еще одна из моделей замков на калитку – это устройство Securitron M62. Это изделие американского производителя, отличающееся большой силой удержания, достигающей 544 кг и широким диапазоном рабочих температур от – 40 до + 60°C.

Установив такой замок на калитку вы можете быть уверены в том, что несанкционированный доступ на территорию вашего домовладения будет невозможен.

Подведем итоги

Существует огромное количество моделей магнитных замков на калитку. Они отличаются в конструктивном плане, способом управления и ценой. Среди них присутствуют модели со встроенным контроллером, управляющим работой запорного механизма и кодирующим ключи.

Такие замки имеют прочный металлический корпус, внутрь которого помещают штыри, выполняющие роль запирающего механизма и сердечник. Со стороны улицы располагается магнитный элемент и замочная скважина, а во дворе устанавливается кнопка открывания замка. Комплект может быть дополнен накладными декоративными пластинами и ручками.

Монтаж электромагнитного замка может выполнить каждый, он не требует специальных инструментов и навыков. Эксплуатация таких механизмов предельно простая. Все эти качества привели к повышению спроса на такие запорные устройства и широкому применению их на различных объектах.

Достоинства и недостатки

Магнитный замок обладает рядом неоспоримых преимуществ:

• бесшумная работа;
• долговечность;
• совместимость с кодовой панелью, кнопкой вызова, домофоном и другими устройствами безопасности;
• привлекательный внешний вид.

Стоит отметить следующие недостатки:

• необходимость в бесперебойном источнике питания;
• большая масса и размер;
• легкость повторного несанкционированного проникновения.

Без электричества электромагнитный замок открывается и перестает выполнять свои функции. Это одновременно и плюс и минус. По требованиям пожарной безопасности в торговых центрах, крупных офисах и других помещениях с большим скоплением людей запирающие устройства на дверях при отключении электричества должны открываться. Но это приводит к снижению безопасности и способствует проникновению злоумышленников при установке на дверях подъездов и квартир. Поэтому схема подключения таких замков часто предусматривает источник бесперебойного питания.

Если злоумышленнику удалось один раз открыть дверь с простым электромагнитным замком, то он с легкостью может сделать это снова. Для этого на него или ответную планку клеится скотч или пластырь, который ослабляет контакт, и дверь будет открываться при приложении силы. Во многих замках эта проблема просто решается. Их схема включает элементы, предупреждающие о неполном запирании с помощью звукового сигнала.

Видеодомофон – ваше надежное будущее

Возможно, вам также придется собирать данную систему по частям.
Замок Выбор замка зависит от желаемого функционала. При этом все провода должны располагаться в экранированной оплетке, исключающей возможные помехи. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.
Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.
Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП. При протяжке линии в зоне металлических конструкций — пластиковая трубка или кабельный канал устанавливаются обязательно. Промышленность выпускает специализированные кабели для СКУД. Предпоследним этапом является соединение всех устройств в единую сеть.
Подключение видеодомофона в частном доме должно делаться согласно схеме и рекомендациям, приведенным в документации к купленной системе. Соединить замок, блок питания и домофон можно двухжильным кабелем с сечением не менее 0,75 кв. При таких особенностях функционирования злоумышленникам достаточно обесточить дом, чтобы замок открылся. В частном доме для него выбирают защищенное от влаги место, по возможности монтируют короб с дверкой.

При необходимости также производится установка экрана, через монитор может производиться оптический контроль; Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети; После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности. Каждая трубка в свою очередь оснащена микросхемами. К каждому модулю подключается четырехжильный провод в соответствующий разъем.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Благодаря видеодомофону можно не только слышать, но и видеть визитера, находясь в нескольких десятках метров от него. Сложностей у пользователей практически не возникает. Связь между отдельными блоками осуществляется по радиоканалу или посредством беспроводных компьютерных протоколов.

Она располагается на высоте около см от уровня земли. Подключение схема это четко иллюстрирует выполняется благодаря незамысловатой цепи: сеть-блок питания-замок-домофон-сеть.
Домофон в частном доме — провода
