Как подключить терморегулятор к теплому полу?

Интересно почитать

Как создать складки

Термостаты для электрических и водяных ТП – в чем разница

На самом деле разницы никакой нет, в обоих случаях терморегулятор выполняет одну функцию – включает либо выключает нагрев, прерывая подачу напряжения к исполнительному элементу – нагревательному кабелю или сервоприводу. Но для работы с электрическими полами подойдет не каждый прибор, например, чисто механическое устройство применять нельзя. Поясним почему:

1. Нагрев электрического ТП контролирует выносной датчик, расположенный в полу между петлями резистивного кабеля. Он позволяет ограничить максимальную температуру напольного покрытия, защитить кабельную секцию от перегрева.
2. В механических терморегуляторах стоит пластина, реагирующая на изменение температуры воздуха. Прибор не рассчитан на подключение внешнего термодатчика, поэтому «не видит» степень нагрева стяжки пола.
3. Пленочный теплый пол работает аналогичным образом. Когда требуется регулировать температуру воздушной среды, выбирается релейный термостат, оснащенный внутренним датчиком и клеммами для подключения внешнего.

Электронагревательные ТП всегда монтируются с датчиком-терморезистором, измеряющим температуру пола

Для регулировки водяных греющих контуров применяется воздушный датчик теплого пола, выносной измеритель ставится по желанию или в случае необходимости. Например, для контроля краевых зон, которые сильно охлаждаются. Температуру теплоносителя ограничивает регулирующая арматура на коллекторе – термоголовки RTL либо смесительный клапан с накладным/погружным датчиком.

Виды

Терморегуляторы теплого пола различаются на:

• механические;
• электронные;
• программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

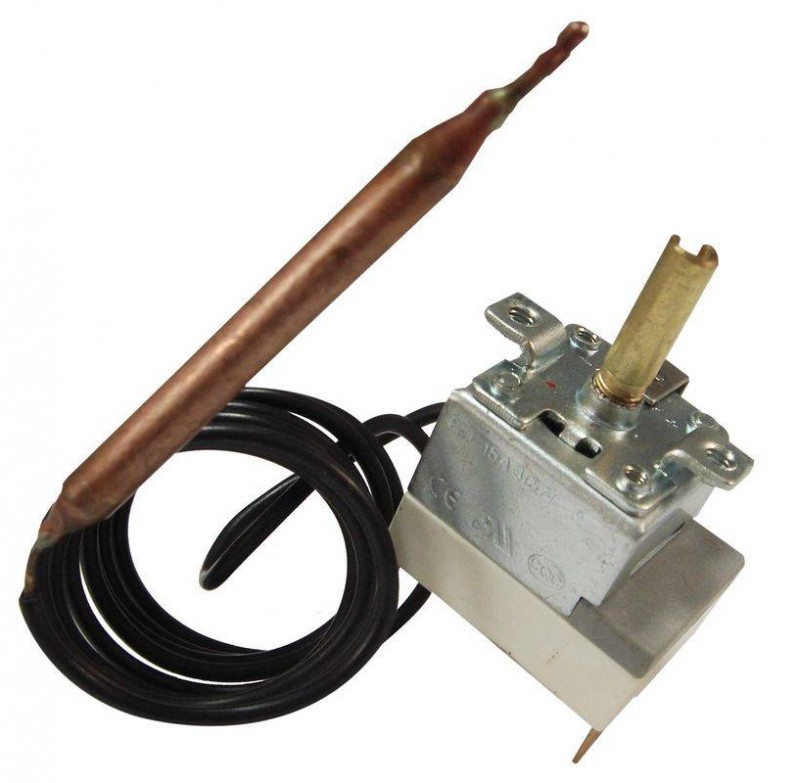

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

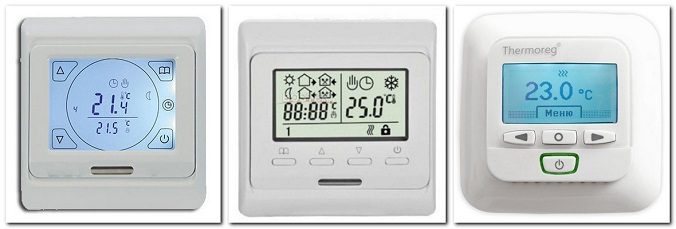

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

• пульты ДУ;
• смартфоны;
• компьютеры.

В остальном это обычные программируемые приборы.

Рейтинг лучших производителей инфракрасных обогревателей

Как выбрать прибор

При выборе термодатчика теплого пола нужно обратить внимание на ряд важных параметров. Вот они

Направление работы. Регуляция температурного режима теплого пола может происходить по двум принципам: предотвращение перегрева и предотвращение остывания. В первом случае датчик срабатывает при превышении предельно допустимых значений температуры, во втором — при ее существенном понижении. Возможен и третий вариант — работа прибора в обе стороны для поддержания необходимого уровня тепла.
Температура срабатывания. Технические характеристики терморезисторов отличаются. Разные модели изменяют сопротивление при разных температурах

Если нужно постоянно поддерживать определенный комфортный уровень тепла, нужно обратить внимание на этот параметр.
Уровень защиты. Прибор должен быть надежно защищен от различных неблагоприятных воздействий

Его корпус должен быть абсолютно герметичен, не иметь люфтов, зазоров. В противном случае внутрь может попасть влага, которая способна вызвать замыкание. Также возможно раздавливание резистора, которое разомкнет систему.
Тип. Как уже говорилось, термодатчики для теплых полов бывают механическими и электрическими. Перед покупкой устройства необходимо определиться с его разновидностью.

Терморезистор должен быть надежно защищен от неблагоприятных воздействий и иметь герметичный кожух из пластмассы или металла

Принцип подключения проводов

В зависимости от типа терморегулятора совершатся определенный тип подключения. Он четко указан в инструкции от производителя. Электрическая схема терморегулятора может иметь 4, 6 или 7 клемм.

В первом случае подключается устройство, обладающее воздушным датчиком. Две клеммы (номер указан в инструкции) предназначены для проводов теплого пола. Коричневый проводник подключается в отсек L (фаза) для нагревательной системы, а синий — на N (ноль). Коммуникации от сети также присоединяют в соответствии с полярностью.

Если же клемм у устройства 6, значит, в комплект входит датчик. Он подсоединяется без учета полярности в указанные производителем разъемы.

Седьмая клемма предназначена для заземления (желто-зеленый провод). Если в доме оно есть, но соответствующего разъема прибор не имеет, следует производить подключение вне корпуса. А если заземления в доме нет, желто-зеленый провод пола зануляется.

Напоследок о настройке температуры

Чтобы настроить каждый терморегулятор теплого пола и проверить работоспособность системы в целом, следует включить нагрев и выставить на всех приборах желаемую температуру. Учтите, дом нужно прогреть полностью. Оптимальный режим работы котла – 60 °C, если теплогенератор начнет «тактовать» (часто отключаться и стартовать), лучше снизить мощность.

Суть настройки заключается в подборе комфортной температуры во всех жилых помещениях. Показания дисплея термостата не всегда соответствуют нашим ощущениям, так что установки придется корректировать в процессе эксплуатации. Отдельный вопрос – программирование нагрева по графику, данная процедура описывается в инструкции конкретного прибора.

Преимущества такого инструмента

Приспособления для вкручивания саморезов и прочих крепёжных метизов подразделяются на сетевые и аккумуляторные. Первые конструктивно более просты и легки за счёт отсутствия элемента питания. Однако работа с ними не так удобна, как с устройствами на батареях.

Всё дело в том, что вкрутить саморез может понадобиться в разных местах помещения или стройплощадки. Иногда такие работы вообще выполняются вдали от электрических сетей. Да и стоять на лестнице, прикручивая гипсокартон или направляющие для натяжного потолка, намного удобнее именно с устройством без шнура.

Современные аккумуляторы отличаются высокой ёмкостью и быстротой заряда. С парой хороших батарей можно работать практически не прерываясь: пока одна питает устройство, другая заряжается.

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

«Умные» программируемые терморегуляторы

Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».

Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.

Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

1. Нажимается клавиша включения электропитания «0»;
2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
3. Когда набирается температура, высвечивается «set»;
4. Желаемый температурный уровень отражается на индикаторе «run»;
5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

• подъёма;
• ухода из дома;
• возвращения на обед;
• ухода с обеда;
• возвращения вечером;
• ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

• калибровка, переключение и одновременное включение датчиков;
• настройка температурного ограничения;
• установка шага включения и отключения температуры;
• регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Рекомендации по выбору

Полезное видео

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0 о C до +45 о С. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

Терморегулятор для теплого пола: виды

Как известно, существуют электрические и водяные типы системы «Теплый пол». И если во втором случае без термодатчика можно иногда обойтись, так как перегрев случается редко, то в первом случае без этого устройства никак не обойтись.

Современные производители выпускают различные модели терморегуляторов:

• Механические;
• С ручным управлением;
• Цифровые;
• С интеллектуальным программированием.

Для небольших помещений можно ограничиться простыми моделями, для значительных – более продвинутыми терморегуляторами с Wi-Fi программированием.

При этом устройство контроля температуры (датчик) может устанавливаться:

• Непосредственно в пол;
• Быть выносным, размещаться в любом месте;
• Встраиваться в сам корпус терморегулятора.

Важно в процессе монтажа следовать инструкции производителя, уметь читать схемы, чтобы понять, как правильно подключить электроустройство к силовой сети так, чтобы оно не задымилось, не сгорело, а работало правильно

Виды терморегуляторов

Механический термостат – это самый дешевый и простой в использовании датчик. Регулирование температуры отопления осуществляется путем вращения поворотного колесика.

Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.

Схема подключения механического термостата для водяного теплого пола

Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.

Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.

Модель электронного регулятора теплого пола

Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.

Схема электрического термостата для теплого пола

Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.

Схема подключения термостата MILUX программируемого

Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.

Схема регулирования температуры водяного теплого пола

Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.

К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.

Терморегулятор для теплого пола

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Современные технологии позволяют обустроить тёплый пол несколькими способами, в зависимости от того, какое подключение планируется использовать. Отлично зарекомендовали себя водяные системы напольного отопления, обладающие высокой надёжностью и экономичностью. Несложными в установке являются электрические обогревающие полы, широкая популярность которых обусловлена возможностью размещения под любые покрытия. Разумеется, все положительные моменты имеют место только при использовании качественного оборудования и его правильной установке

Поскольку часть работы по энергосбережению и обеспечению удобства возлагается на терморегулятор, то его монтажу и подключению надо уделить особое внимание

Современный терморегулятор можно запрограммировать на изменение температуры не только по часам, но и по дням недели

Применение терморегулятора позволяет использовать любой нагревающий прибор без опасности его перегрева и выхода из строя. Именно поэтому термостаты встраивают в электрические утюги, чайники и водонагреватели. Не стали исключением и кабельные, стержневые, а также плёночные тёплые полы. Благодаря установке регулировочного устройства можно не только изменять температуру под ногами, но и программировать работу дополнительного отопления для экономии электроэнергии.

Все существующие терморегуляторы можно разделить на два типа:

Датчик электронного терморегулятора устанавливается в контролируемой зоне, а блок управления монтируется отдельно

Электрический пол

Подключение теплого пола без терморегулятора возможно только в одном случае: если это саморегулирующийся кабель. Основа его строения – токопроводящая полимерная матрица.

Ее материал сам реагирует на смену микроклимата в доме: при понижении температуры полимер сжимается, высвобождается много токопроводящих графитовых дорожек; при повышении расширяется и поглощает дорожки.

Для остальных видов электрических полов терморегулятор необходим.

В схеме подключения электрического теплого пола к терморегулятору необходимый элемент – термодатчик. Он состоит из двух проводов, соединенных термопарой. Сопротивление проводов меняется в зависимости от нагрева.

Прибор либо подключают к розетке, либо соединяют с автоматом (выбор автоматического выключателя) распределительного щита через УЗО. Монтировать можно накладным способом на стену или в специально выполненную штробу. Соответственно силовой кабель от щита подводится либо в штробе, либо прокладывается по поверхности стены в защитной гофре.

Подключение электрического теплого пола к терморегулятору осуществляется при выключенных автоматах. Перед началом установки следует ознакомиться с электрической схемой в инструкции к прибору.

Подсоединяем контактные провода электрического пола к соответствующим клеммам термостата. Не перепутайте назначение жил: фаза обозначается буквами F или L, ноль – N. Принятая цветовая маркировка: ноль – синий, фаза – черный, красный, коричневый, белый. Заземление маркируется зелено-желтым цветом. Сверяемся со схемой.

Обычно это выглядит так:

• 1 разъем – фазовый провод от распредщита;
• 2 – ноль от щита;
• 3 – фаза от теплого пола;
• 4 – ноль от теплого пола;
• 6 и 7 – провода от датчика (полярность не важна).

Далее нужно оттестировать работу термостата. Устанавливаем на регуляторе температурный минимум, подаем питание. Включаем нагрев, меняем на регуляторе температурный режим. Когда нагревательный элемент включается, слышен щелчок. Остается только проверить, нагревается ли пол.

Установка датчика теплого пола

Штроба под датчик идет по стене до уровня пола, а затем по полу на расстояние не менее 50см от стены. Причем чтобы измерения были правильными, желательно контролирующий элемент размещать посредине между нагревательными элементами, а не вблизи одного из них. В канавку укладываете трубу или шланг (по рекомендации производителя). Один конец заводите в монтажную коробку, второй, тот который в полу будет, надежно изолируете, чтобы в него не попал раствор. Использовать можно изоленту, накрутив ее в несколько слоев, сделать заглушку из пенопласта и т.п. Закрепив шланг/трубу, в него заводите датчик температуры пола: просто опускаете его в соответствующее отверстие.

Электрика в жилых помещениях

• Электромонтаж в квартире
• Электрика в однокомнатной квартире
• Электрика в двухкомнатной квартире
• Электрика в трехкомнатной квартире
• Электрика в четырехкомнатной квартире
• Электромонтаж на даче
• Электромонтаж в частном доме
• Электромонтаж в загородном доме
• Электромонтаж в деревянном доме
• Электрика в доме из СИП панелей
• Электромонтаж в гараже
• Электромонтаж в коттедже
• Электромонтаж в таунхаусе
• Электрика в бане и сауне
• Электрика в бытовке
• Электрика в щитовом доме
• Электрика в брусовом доме
• Электрика в каменном и кирпичном доме
• Замена электрики в «Хрущевке»
• Замена электрики в «Сталинке»
• Замена электропроводки в панельном доме
• Временное электроснабжение
• Монтаж скрытой электропроводки
• Скрытая проводка в деревянном доме

Термостат и терморегулятор – в чем разница

Как определиться с выбором термостата для регулировки

Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными

Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.

Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.

Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.

Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.

При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.

Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.

2 ВИХРЬ ДА-18Л-2К

ВИХРЬ ДА-18Л-2К – позитивное отражение перенятого опыта от столпов рынка строительного инструмента, вобравшее в себя ряд точечных модификаций для расширения области производимых работ. Примечательно, что ни одна из них не касается конструктивных решений, позволяющих значительно увеличить скорость вращения шпинделя (здесь она составляет 1250 оборотов в минуту) и оказать влияние на крутящий момент (28 Нм).  Однако отечественные мастера всё же предложили потребителям интересный вариант с возможностью варьирования числа оборотов во всём допустимом диапазоне, дабы сохранять заряд и без того не самой ёмкой аккумуляторной батареи (всего 1,3 Ач).

Пожалуй, главной загадкой конструкции ВИХРЬ ДА-18Л-2К остаётся то, откуда взялся такой излишек по весу – 2,2 килограмма для бюджетной модели с такими характеристиками, мягко говоря, многовато. В остальном к шуруповерту нет никаких нареканий – индикаторы зарядки работают исправно, подсветка в кои-то веки действительно полезна, да и комплектация перекрывает все «околоэксплуатационные» потребности.

Обобщение

Типы управления

Для каждого типа помещения следует выбирать определенный тип регулятора нагрева. Для ванной комнаты лучше приобретать механические разновидности.

Схема подключения терморегулятора теплого пола чаще всего предполагает установку этого прибора возле розетки внутри помещения. В ванной часто сыро, бывают значительные перепады температур. Устройства с цифровыми дисплеями в подобных условиях проработают меньше.

Поэтому здесь актуально механическое управление. В кухне, комнате или коридоре можно установить цифровой терморегулятор, который будет показывать на экране уровень нагрева.

В продаже существуют программированные устройства. Им задают температуру по времени. По этой программе он работает неделю, затем цикл повторяется. Схема подключения терморегулятора не различается по типу управления.

Сенсорные термоклапаны с пультом управления

Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.

Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.

Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.

Заключение
