Установка и подключение кухонной вытяжки

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Входные пластиковые двери: виды, материалы

Выбор оборудования

Составные части вытяжки

• Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
• Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

• Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
• Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
• Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Выбор воздуховода

Существует несколько моделей воздуховодов, которые используются для отвода отработанных газов:

1. Гибкий патрубок (гофра), выполненный из алюминия. Воздуховод монтируется просто: его необходимо согнуть под нужным углом и закрепить на выходе вытяжки. Во время прохождения воздушного потока в рукаве не будет посторонних шумов и вибрации, чего не скажешь о жёстких отводах. Перед монтажом вытяжной гибкой трубы нужно продумать, чем её замаскировать.
2. Воздуховоды из поливинилхлорида – это лёгкие и бесшумные конструкции. Гладкая поверхность материала способствует быстрому бесшумному прохождению потока. Для крепления изделия применяются эластичные трубки.

Режимы работы вытяжек

Устройства принудительной вентиляции для кухни различаются по режиму работы. Агрегаты бывают:

1. Рециркуляционные прокачивают загрязненный воздух сквозь блок фильтров, состоящих из предварительного (для грубой очистки) и угольного (для очистки воздуха от запахов). Для такого агрегата не требуется подключение к вентиляционному каналу, поэтому в данном случае монтаж будет самым простым. Но, по качеству очистки воздуха в комнате, такой тип аппаратов проигрывает проточным.
2. Проточные эффективно откачивают загрязненный воздух из помещения в вентиляционную шахту или канал, который выводится наружу (если вы устанавливаете вытяжку в частном доме).

Как рассчитать ампераж

Особенности рабочего момента

Если вы думаете, что вышеописанной информации хватит для установки вытяжки своими силами, то здесь вы немного заблуждаетесь.

Данный раздел содержит самые необходимые и важные моменты рабочего процесса, которые могут возникнуть при различных обстоятельствах.

Воздуховод нельзя сужать самовольно, без нужных на то причин. Это может повредить гофрированную трубу, которая сделана из «фольги». Также опасны для такого хрупкого изделия острые загибы. И вообще стоит придерживаться следующего правила: чем больше диаметр воздуховода, тем эффективнее вытягивается воздух.

• Ориентироваться при установке вытяжки следует по росту хозяйки, которая будет готовить пищу. Если ее рост не превышает 160 см, то расстояние между плитой и прибором можно сократить до 60 см.
• Не должно быть никаких проводов над плитой, это и с эстетической точки зрения, и по правилам пожарной безопасности. Лучше всего – вывести розетку на уровень вытяжки, чтобы и провод не видно было, и риск возгорания был снижен. Если это невозможно, то протяните удлинитель за шкафами и зафиксируйте его на карнизе.
• Кто бы вам, что не говорил, но вытяжка работает всегда с шумом. Самые тихие приборы, которые работают в режиме рециркуляции. Либо используется пластиковый воздуховод.
• Правильная установка кухонных вытяжек осуществляется согласно прилагаемой инструкции. Придерживайтесь тех рекомендаций, которые указаны производителем.
• Установка кухонной вытяжки в частном доме на стену из сибита может осуществляться без использования дюбель-гвоздей. Возьмите длинный саморез и вкрутите его в стену.

Надеемся на то, что все советы при установке вам помогут обойтись без эксцессов, избежать недоразумений.

Как сохранить воду для питья?

Как правильно установить печь в бане?

Что это

Рекомендации по эксплуатации станков по дереву с ЧПУ

Как выбрать строительное правило

Часть факторов для выбора были уже упомянуты выше

При выборе правила стоит обратить внимание наличие алюминиевого блеска, отсутствие неоднородностей и желтого цвета (говорит о низком качестве материала)

Для трапециевидного правила рекомендуется наличие полукруглых бороздок, они будут удобны для удержания инструмента в руках мастера. Также они помогут правилу дольше сохранить свою геометрию, так как благодаря им образуются дополнительные ребра жесткости.

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фото	Описание
Шуруповерт	Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
Электролобзик	Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметки	Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник.Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото
Описание
Шаг 1 – распаковка
Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа
Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 — замер положения полочки
Устанавливаем вытяжку, чтобы точно узнать ее границу

Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.

Шаг 4 – подгонка переходника
Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия
Теперь нужно перенести размеры патрубка на полочку

Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор
Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку
По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель
От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка
Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
Шаг 10 – крепление вытяжки
Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода
В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

Варианты установки вытяжки на кухню

Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.

Установка вытяжки в шкафчик

• Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
• Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
• Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
• На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
• Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.

Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.

Установка вытяжки под шкафчик

Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.

Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость, в основном что-то готовится на одной конфорке

• Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
• Шкаф крепится аналогичным способом, как и в предыдущем разделе.
• Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

Монтаж вытяжки на стену

Данный способ – самый простой и надежный.

• Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
• Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
• Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
• Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.

Процесс навески кухонной вытяжки на саморезы

Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.

Схема настенной плоской вытяжки, с подробным описанием всех размеров

Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.

Плоская настенная вытяжка – воздуховод спрятан в специальном выступе на потолке, сделанном из гипсокартона

Скрытая встроенная вытяжка, от которой можно разглядеть только лишь выдвижную панель

Что означает это слово?

Как установить вытяжку в шкаф

Чтобы установка вытяжки над газовой плитой доставляла хозяину минимум хлопот, следует учесть несколько важных моментов. Учитываются индивидуальные особенности конкретной модели кухонного устройства, тип фильтров, расположение вентиляционной шахты и т.п.

Монтаж хлопушки (антивозвратного механизма)

Остановимся подробнее на особенностях установки воздушной хлопушки. В первую очередь стоит поставить алюминиевое или оцинкованное изделие. Сейчас в продаже представлен широкий ассортимент таких решений. Монтируется он непосредственно перед вентиляционной шахтой.

Для обеспечения максимального удобства вытяжку над газовой плитой в частном доме лучше установить в шкафу, расположенном над основанием варочной поверхности. Монтаж корпуса в кухонный гарнитур не вызывает никаких сложностей. Затем отверстия и щели заполняются монтажной пеной, благодаря чему аппарат фиксируется очень надёжно. За счёт этого нивелируется резонирование бытового прибора при его работе.

Резка внутри кухонного гарнитура упроститься, если диаметр отверстия обозначить несколькими сквозными дырками (по кругу). После этого вставляется лобзик и с его помощью проделывается отверстие. Они должны быть в каждой полке, если таковые присутствуют в шкафу. Это упростит монтаж воздуховода.

Установка воздуховода

Монтаж воздуховода проводят в такой последовательности:

1. В отверстия необходимо просунуть листик бумаги А4, а в верхней части складывают его таким образом, чтобы он был квадратной формы.
2. Затем его необходимо аккуратно обрезать, оставив несколько сантиметра для запаса. Углы надрезаются и загибаются наружу.

3. После этого вешают шкаф с уже зафиксированной гофрой на стену. Щели, отверстия и участки со стыками заделываются силиконом, что позволит избежать потери мощности.

4. Изделие крепится на шкаф.
5. После этого вытяжное устройство прикручивается окончательно в гарнитуре.
6. Хомутом прикрепляется лист.
7. Воздуховод совмещается с вентиляционной шахтой. Для этого можно использовать универсальный клей, герметик или соединитель.

При установке необходимо свести к минимуму количество изгибов гофры или пластиковой трубы. Это позволит обеспечить хорошую тягу, поскольку повороты снижают мощность в среднем на 10% в каждом колене.

Правила и требования

Правила установки вытяжек одни, какая бы модель вами выбрана не была.

Так как вытяжка представляет собой электроприбор, в котором скапливается жир и влага, то в нем может возникнуть пробой электрического тока через корпус. В результате чего человек может получить поражение электрическим током. Чтобы этого избежать, нужно при установке вытяжки провести ее заземление.

Проводка в современных домах оборудована контуром заземления, и здесь проблем возникнуть не должно. Включил штепсель в розетку и все готово к работе.

Если же контура заземления в вашем доме нет, его необходимо сделать. Не бойтесь, для этого не нужно протягивать провод на улицу и закапывать его глубоко в землю. Но и крепить его к трубам, радиаторам не стоит, это чревато такими же травмами, как оставить вытяжку без заземления совсем, кроме того, электрический разряд по стоякам может уйти к соседям, а это еще большие неприятности.

Для организации контура заземления всего лишь надо провести провод к вашему электрощитку, где есть труба, из которой выходит пучок проводов. Это и есть глухая нейтраль, к которой нужно подключить заземление. Если на ней уже имеются какие-либо провода, ни в коем случае не отключайте их, просто поверх закрепите свой, не забывая предварительно зачистить. Для заземления подойдет трехжильный провод, с сечением 2,5 кв. мм.

Еще одна мера безопасности при установке вытяжки — это расстояние от нее до варочной поверхности. Так как поверхность над вытяжкой раскаляется, из кастрюль идет пар и брызгает масло, есть нормы установки вытяжки над плитой.

Также для правильной работы вытяжки вентиляция кухни, будь то в квартире или в частном доме, должна соответствовать, то есть пропускная способность должна быть выше, чем у вытяжки, иначе весь загрязненный воздух вернется вашу квартиру, через другие отверстия в вентиляции, или к соседям, что тоже нехорошо.

Крепление вытяжки к стене тоже должно быть надежным. Так как когда вы готовите, при неправильной и некачественной установке вытяжки она может упасть вам на голову и нанести травму. Если стена, где будет крепиться вытяжка, выполнена из гипсокартона, необходимо заранее, до начала ремонта, укрепить место крепления вытяжки деревянными брусками.

Виды вытяжек без отвода в вентиляцию

Если сравнивать два вида вытяжек – с отводом в вентиляцию и без него – то плюсов больше у первой категории. Главное преимущество состоит в более высокой производительности, благодаря которой воздухообмен осуществляется гораздо быстрее.

Иногда ряд технических моментов препятствует монтажу вытяжного устройства с вентканалом, и приходится покупать вытяжку для кухни без отвода и подключения в вентиляцию, то есть рециркуляционную.

По способу установки выделяют два вида вытяжек – устанавливаемые отдельно и встраиваемые. Встроенные хороши тем, что занимают минимум места, а шкаф, в котором маскируется рабочий блок, используют дополнительно по своему прямому назначению – для хранения кухонной утвари

Современные устройства для очистки воздуха отличаются материалом изготовления, дизайном, техническими возможностями.

Стоимость приборов напрямую зависит от технической «начинки», качества угольных и жировых фильтрующих элементов, дизайна и уровня производителя. Но выбирать следует аккуратно: порой модели раскрученных марок ничем не отличаются от малоизвестных производителей, а стоят в 2-3 раза дороже.

Критерии выбора оборудования

Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.

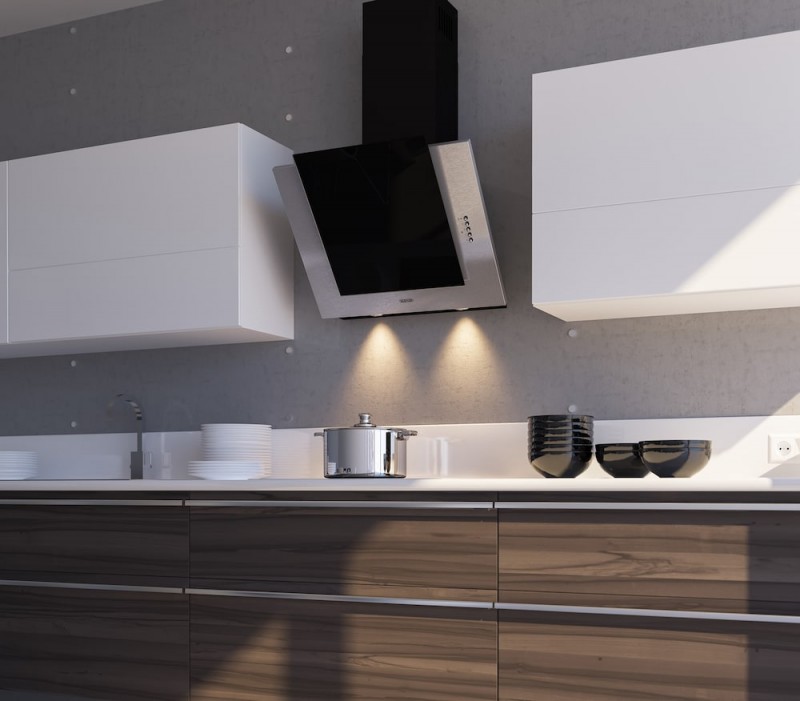

Габариты наклонной вытяжки

Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.

Уровень производительности

Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

Наклонная вытяжка с производительностью 750 куб. метров в час

Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.

Специфика используемого фильтра

Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.

Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.

Востребованные торговые бренды

Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:

• Siemens и Bosch – проверенные десятилетиями «немцы»;
• интересные линейки шведского бренда Asko;
• одни из самых доступных, притом качественных – словенские вытяжки Gorenje.

Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:

• российского производителя Elikor;
• украинского дебютанта Eleyus;
• немецкого новатора Kronesteel.

Наклонная вытяжка российского производителя Elikor

Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Простой способ расчета

В теории, размеры окна приточной вентиляции на кухне в частном доме для расчетов принимают на 70% меньше, чем сечение вытяжной трубы. В практической работе для притока воздуха ставят регулируемые клапана-задвижки, с возможностью изменения проходного сечения от 70% расчетного значения до 150%. Таким способом можно эффективно и точно регулировать производительность вентиляции и уровень газообмена в кухне, не используя шумные электрические вытяжные системы.

В ситуации, когда помещение разбито на несколько секторов или уровней, система вентиляции в частном доме на кухне рассчитывается на основании строительных правил № 60.13330.2012, 62.13330.2012, 7.13130.2011. Но есть одна проблема. Чем длиннее трубы воздуховодов, тем сложнее учесть влияние поворотов, колен, разветвителей, задвижек, фильтров на сопротивление воздуховодов и потери энергии потока.

Поэтому проект системы вентиляции кухни двух — трехэтажных частных домов традиционно рассчитывают в несколько этапов. Первоначально, выполняют расчет по воздушным потокам в идеальных условиях, без учета трения. Вторым заходом проверяют значения скорости воздуха с учетом потерь в коленах и поворотах, местах соединения и разветвления труб. Коэффициенты снижения скорости давно рассчитаны и проверены экспериментально, их значения можно взять из справочных таблиц в СНиПах.

Работа несложная, но требует аккуратности. Если нет желания возиться с расчетом, можно использовать трубы заведомо большего 10-15%  сечения, принятого для кухни стандарта. Небольшой запас по пропускной способности позволит снизить скорость потока до 0,8-1,0 м/с, что сделает работу вентсистемы менее шумной, но более громоздкой.

Произвольно выбирать сечение труб, используемых в разводке вентиляции кухни нельзя, здесь существуют свои ограничения. В трубах небольшого диаметра, обычно 90-110 мм, при скорости более 2 м/с воздушный поток начинает гудеть на стыках и поворотах, особенно в ветреную или морозную погоду. Для кухни это ограничение особенно актуально, так как из помещения удаляется горячий воздух. По мере движения в металлических воздуховодах поток быстро остывает и теряет энергию движения раньше, чем поднимется на крышу и будет выброшен через вентрубу.

Делать воздуховоды большого сечения, особенно если используется одна центральная вытяжная труба, тоже опасно. Тихоходный и одновременно массивный воздушный поток после выключения вытяжки может легко опрокинуться, и вернутся в систему вентиляции частного дома. Даже если в кухне стоит обратный клапан, пары и запахи кухни легко перетекают по воздуховодам в спальню и гостиную.

Вентиляция в квартире

В 90% случаев установка вытяжки для кухни с отводом в вентиляцию нарушает естественную циркуляцию воздуха в помещении. Для отвода отработанных газов, частиц жира и копоти специалисты рекомендуют сделать небольшое отверстие, но такие работы должны проводиться профессионалом.

При установленной вытяжке на кухне улучшить естественную вентиляцию помогает короб с клапаном-хлопушкой. Принцип действия механизма:

• в корпусе проделывают два отверстия, в одном из которых установлен обратный клапан;
• при отключенной вытяжке воздух над газовой плитой проходит через окошко и выпускается наружу;
• при включенном режиме вентилятор создаёт воздушный поток, обратный клапан закрывается, и отработанные газы выходят через вытяжку.

Эта схема имеет свои особенности: при отключённом устройстве и одной работающей конфорке газовой плиты отработанный воздух будет выводиться благодаря естественной системе воздухообмена.

Регулирование работы клапана осуществляется при помощи пружины. Рекомендуется использовать клапан из алюминия, пластика или другого лёгкого материала.

Правила сборки вибростола

Как сделать вибростол правильно? Необходимо учитывать следующие правила:

• перед тем как собрать конструкцию, нужно все металлические части тщательно смазать антикоррозийным раствором. После этого устройство не будет подвергаться ржавчине;
• составляющие части стола рекомендуется соединить сварочным швом. Если прикреплять болтами, то в процессе вибрации они могут ослабнуть и расшататься. Их применение происходит в том случае, если конструкция требуется разборная. Болты необходимо будет регулярно подтягивать;
• мотор, который осуществляет процесс вибрирования, не должен прикасаться к земле. После того как он будет установлен, необходимо проверить и запустить стол в работу;
• ножки опоры обязаны быть одинаковой длины. Место, на котором будет установлен вибростол, необходимо выровнять. Крепление – четким, чтобы стол в дальнейшем не двигался.

Пример самостоятельно собранного вибростола

Чем кухонные вытяжки отличаются от систем кондиционирования

Между кухонными вытяжками и кондиционерами есть существенная разница. Как известно, системы кондиционирования поглощают воздух из помещения и возвращают в холодном или теплом виде. Такой воздух очень сухой и вредный для здоровья, поскольку из квартиры не удаляются различные запахи, микробы и углекислый газ, который образуется при выдохе.

Между кухонными вытяжками и кондиционерами есть существенная разница.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность. В то время как кухонная вытяжка удаляет воздух с вредными веществами и бактериями, тем самым поддерживая здоровую и свежую атмосферу квартиры.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность.

Обратите внимание! Если на кухне установлен кондиционер, то в обязательном порядке должна быть вентиляционная система для поддержания естественного воздухообмена

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Деталь, фото	Описание
Мощный электромотор	Сердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт.Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны.
Сенсорная панель управления	Управляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время.При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления.
Осветительные приборы	Покупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие.Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется.
Передняя выдвижная панель	Передняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий.
Жироулавливатели	Алюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам.
Выходной патрубок	В верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему.
Угольный фильтр	Циркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним.
Провод питания	Не забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет.

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.
