Подключение выключателя, оснащенного регулятором яркости

Ведущие производители светорегуляторов

Выключатели, имеющие функцию регулирования света, входят в каталоги многих компаний, специализирующихся на производстве электрооборудования. Назовем лишь несколько из них.

Schneider Electric (Франция). Энергомашиностроительная компания, основанная еще в 1836 году. Фирменные светорегуляторы (Unica, Merten) отличаются как неплохим качеством сборки, так и эффектным дизайном (обтекаемая форма, широкая цветовая гамма), благодаря чему они служат украшением интерьера.

Teco. Чешская фирма Teco начала деятельность в 1919 году, наладив производство оборудования для телеграфов и телефонии. В настоящее время это ведущий мировой производитель датчиков, сенсорных кнопок и подобных устройств. Большое место в каталоге отводится светорегуляторам, которые подкупают сочетанием отличных рабочих характеристик и доступной стоимости.

Jung. Семейная немецкая компания с более чем вековой историей предлагает широкий ассортимент электротоваров и специализированного оборудования, включая светорегуляторы. Для всей продукции предприятия характерны высокие технические параметры, функциональность, отличное качество сборки и применяемых комплектующих, а также выверенный дизайн.

Legrand. Французская компания, созданная в 1886 году, в настоящее время является лидером производства электротехнического оборудования. Продукция компании используется для бытовых и промышленных целей, ею оснащаются также административные здания

Фирма уделяет большое внимание развитию инновационных технологий, проводя собственные научные исследования. На предприятии изготовляются высокотехнологичные модели диммеров, которые отлично вписываются в системы «Умный дом»

Gira (Германия). Образованная в 1905 году немецкая фирма в настоящее время имеет представительства в 37 государствах мира, включая Россию. Для компании характерно быстрое реагирование на запросы потребителей. Достичь этого помогает неустанный мониторинг профильного рынка, а также имеющиеся производственная и научная база. Диммеры, выпускаемые компанией, характеризуются универсальным классическим дизайном и безупречным качеством, что гарантирует долголетнее использование.

Помимо этого, на рынке представлены и качественные модели других марок, например, немецкого концерна Simens или польской фирмы Godiva.

Гелиос — претендент на первое место

Монтаж фотосетки

Для монтажа предусмотрено несколько вариантов. В целом, они могут сочетаться между собой. Но производители рекомендуют использовать люверсы — металлические кольца. Чаще всего поставляются в комплекте с фотосеткой. Монтировать их можно самостоятельно, рассчитав и определив места креплений. В качестве крепежа можно применять пластиковые хомуты, проволоку или другие подручные материалы.

Основание материала — ячеистое, из ПВХФОТО: vm96.ru

Если позволяет основание, можно использовать саморезы для крепления люверсов. Для деревянных оснований можно применить металлические скобы из нержавейки, закрепляемые строительным степлером. В целом, нет ничего сложного в том, чтобы смонтировать холст с изображением на заборе.

В некоторых случаях можно собрать небольшую подсистему для фотосетки, в виде обрешётки, для более плотного прилегания и фиксации материала.

Принцип действия

Изначально использовалась простейшая схема построения выключателя с регулятором света — реостат изменял сопростивление в цепи лампы. Следствием этого было пропорциональное изменение яркости их свечения. Такое приспособление известно уже не одно столетие и используется во многих отраслях техники и по сегодняшний день. Однако оно имеет достаточно много специфических недостатков, среди которых стоит назвать:

· Реостатный выключатель не уменьшает затраты электроэнергии, а просто рассеивает её избыток в виде тепла;

· Существенное уменьшение напряжения очень негативно влияет на электронные контроллеры, установленные в современных светодиодных лампах, а также на пускатели люминесцентных источников света;

· Такие приборы способствуют ускоренному износу галогеновых ламп.

Подобные минусы стали причиной появления более совершенных выключателей света с регулятором электронного типа, построенных на принципе трансформации. Они действительно снижают затраты электроэнергии, поскольку практически не создают потерь и не рассеивают избыток в виде тепла. Кроме того, электронные приспособления изначально создаются в расчёте на использование с определённым видом ламп — в том числе с металлогалогенными и со светодиодными.

Орион — еще одно достояние «Редвуда»

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Печатная плата и правила сборки

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Гигант стратосферы — секвойя, которая продолжает расти

Как подключить диммер своими руками?

Выполнить подключение диммера для светодиодных ламп можно самостоятельно. Для этого надо обладать минимальными знаниями в области электрики и иметь отвертку.

Инструкция подключения диммера для светодиодных ламп

Процедура подключения устройства на примере регулятора Legrand:

1. Первым этапом будет отключение электричества в бытовой сети. Используя индикатор, необходимо определить фазовую электролинию. Разберите регулятор напряжения с помощью отвертки и освободите подрозетник.
2. На корпусе устройства располагается три контактных разъема. Первый — это фаза, второй — нагрузка, а третий предназначен для подсоединения дополнительных переключателей. В комплектацию диммера входит схема, с ее помощью будет выполняться подключение.
3. Отверткой с крестовым наконечником ослабьте зажимные болты и установите контакты электроцепи в разъемы. При подключении используйте распиновку. В нашем примере белый контакт провода — это фаза, а синий предназначен для подсоединения нагрузки. После установки проводов болты зажимаются, это требуется для обеспечения качественного контакта. Но пережимать винты не рекомендуется, чтобы не повредить контакт.
4. Затем диммер устанавливается в подрозетник, его надо надежно закрепить в самой коробке посредством двух винтов.
5. Следующим этапом будет монтаж защитной пластиковой рамки и кнопки. Клавиша монтируется с учетом нюансов, указанных в сервисной документации. Обычно широкая кнопка предназначена для активации и отключения освещения, а узкая нужна для регулировки параметра яркости света.
6. На завершающем этапе выполняется диагностика работы регуляторного устройства, перед этим надо включить электричество в сети.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Популярные диммеры для ламп на 220В

При выборе регуляторных устройств рекомендуется отдать предпочтение проверенным брендам.

Роман Ростовчанин рассказал о популярных производителях регуляторов освещения для светодиодов.

Makel

В линейке турецкого изготовителя диммеров имеется несколько разновидностей устройств:

• сенсорного типа;
• механического типа.

Также можно приобрести регуляторы Макел, имеющие функцию удаленного управления, которая осуществляется с помощью инфракрасного порта. В продаже регуляторы представлены в разных цветовых вариациях, устройства могут иметь различный уровень мощности.

Комфорт в использовании достигается благодаря простоте устройства, а также возможностью плавной регулировки освещения. Все товары Макел сертифицированы и соответствуют стандартам электробезопасности и качества.

Schneider Electric

Шнайдер Электрик — проверенный французский бренд, занимающийся выпуском электротехнических устройств. Диммеры этого производителя представлены на рынке в нескольких линейках. Регуляторы напряжения Schneider Electric характеризуются элегантностью дизайна и изготовляются в разных цветовых вариациях. Производитель при выпуске использует высококачественные комплектующие, что обеспечивает увеличенный ресурс службы механизмов.

Диммеры Шнайдер Электрик обладают специальной защитой от:

• скачков напряжения;
• перегрева;
• а также коротких замыканий.

Такие регуляторы просты в плане установки и использования, отзывы потребителей показывают, что они одни из самых надежных. Линейка Шнайдер Электрик включает в себя как бюджетные регуляторы, так и эксклюзивные варианты. Продукты этого бренда обладают стандартами качества и отвечают международным требованиям.

Legrand

Регуляторы Legrand Valena выпускаются во Франции.

Продукты бренда характеризуются:

• повышенным качеством;
• простотой установки;
• а также надежностью.

Диммеры Легранд обладают оригинальным дизайном и работают практически без сбоев. Продукты этого производителя соответствуют международным требованиям. При производстве регуляторов напряжения применяются последние технологии, в продажу устройства поступают в трех цветовых вариациях.

Стоимость продуктов Легранд значительно выше, чем устройств российского или китайского производства. Но их функциональность и качество также на высоком уровне.

Иван Пилипчук продемонстрировал работу регуляторов освещения для диодных лампочек Легранд.

АВВ

Продукты производителя АВВ зарекомендовали себя с положительной стороны благодаря высокому качеству работы и повышенному ресурсу эксплуатации. В продаже можно найти регуляторы разных типов как с дистанционным управлением, так и механические.

Производитель выпускает диммеры в разных цветовых решениях. Продукты АВВ можно разделить между собой на регуляторы премиум класса, а также бюджетные варианты. Последние будут более дешевыми, но и их функционал будет ниже.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

• регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
• величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
• диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммера

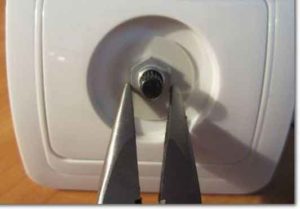

Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

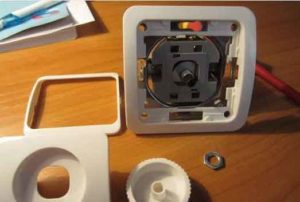

Диммер в разобранном виде

Разобранный диммер

Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепления

Одеваем все декоративные накладки и поворотное колесико

Одеваем все декоративные накладки и поворотное колесико

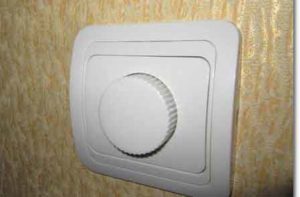

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Замена выключателя на диммер

Подключение светодиодной ленты к мини диммеру

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален.
Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

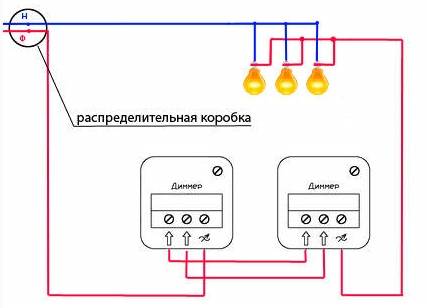

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

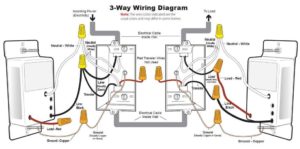

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Основные выводы

Применение регуляторов позволяет экономить электроэнергию и повысить уровень комфорта. Большой ассортимент светодиодов и диммеров затрудняет определение совместимости и выбор. Покупатель должен обладать минимумом знаний в этой области и тщательно изучить надписи на упаковках.

Бывает полезна консультация продавца. Если он регулярно обучается и обладает опытом, его мнение следует учесть. Для покупки лучше выбрать магазин, в котором имеется стенд для проверки совместимости диодов и регулятора света. Это поможет избежать неприятных сюрпризов и разочарований из-за некорректной работы системы.
