В чем разница между заземлением и занулением

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

• Проводник белого или коричневого цвета – фазный;
• Синего – нулевой;
• Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

1. Подключение светильника осуществляется с выключенным питанием

   Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.

2. После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
3. Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
4. Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
5. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
6. При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.

Совмещение стильности и удобства в интерьере

Дизайнерских решений, которые подойдут для данного случая, большое количество. Все они интересны и разнообразны, позволят сделать жилье мечты. Чтобы определить, на каком остановиться, стоит учесть размеры помещения и вкусовые предпочтения хозяев. Одни стили лучше применять в просторных комнатах, другие подойдут для оформления малогабаритных.

Есть ряд направлений, которые “впишутся”, как в скромную кухню, так и большой светлый зал.

Сделать гостиную столовую привлекательной позволит классический стиль. В доме, оформленном таким образом, царит роскошная атмосфера. Она мысленно переносит в аристократические времена и вы становитесь героем эпохи. Дополняют направление резные предметы мебели, драгоценности и золото в интерьере.

Они становятся главным его украшением.

Обязательно в столовой:

• Устанавливается большой круглый стол, покрытый скатертью;
• На столе красуется прекрасная ваза с цветами;
• Стулья обиты мягкой тканью;
• В комнате хорошее освещение, есть зеркала.

Выделить столовую зону поможет и освещение.

Альтернатива занулению

В подсистеме TN-S зануление защитного проводника PE осуществляется лишь на одном участке — на контуре заземления трансформаторной подстанции или электрогенератора. В этой точке разделяется PEN-проводник, и далее защита и рабочий ноль нигде не встречаются.

В такой схеме энергоснабжения заземление и зануление органично взаимодействуют, создавая условия для высокой электробезопасности. Однако в системах, где нейтраль изолирована (IT, TT), зануление не используется. Электрическое оборудование, работающее в рамках системы TT и IT, заземляется за счет собственных контуров. Так как система IT предполагает подачу питания только специфическим потребителям, рассматривать такой способ организации защиты в жилых домах не имеет смысла. Единственная альтернатива неправильному, а потому опасному занулению шины PE — система TT. Особенно актуальна такая система, потому что переход на технически прогрессивные системы TN-S, TN-C-S технически и финансово затруднен для домов, чей возраст превышает 20 – 25 лет.

Электрическая сеть, построенная по стандарту TT, призвана обеспечивать качественную защиту от попадания под напряжение нетоковедущих частей. Все работы по организации зануления должны осуществляться в соответствии с нормами, указанными в пункте 1.7.39 Правил установки электроустановок.

Не буду вдаваться в заумные формулировки учебников или спец. литературы, попробую объяснить для чего необходимо заземление частного дома простым доступным языком.

Если простыми словами, заземление частного дома – это соединение проводом корпуса оборудования и заземляющего контура. Заземление частного дома – это обычная меллоконструкция, смонтированная по заданным размерам, из определенных материалов и “спрятанная” в землю.

Заземление частного дома (металлоконструкция) при помощи медного провода, сечением не менее 10 кв.мм. или стальной пластины,

соединяется с электрощитом, в котором заземляющий провод через клеммник, соединяется с заземляющими жилами кабелей, проложенных в дому или квартире к розеткам, светильникам и прочим электроприемникам.

Розетки, которые обязательно должны быть трехконтактными (фаза-ноль-земля), через специальный третий “заземляющий” контакт, соединяются вилкой с нашими бытовыми электроприборами.

То есть, получается следующий «маршрут» заземляющего проводника PE: электроприбор – вилка – розетка – клеммник в электрощите – заземляющий провод(шина) – контур заземления – земля.

Заземление частного дома делается, в первую очередь, для электробезопасности людей. Наверняка, многим знакома такая ситуация, когда прикоснувшись к старому холодильнику или стиральной машинке, несильно, но порой весьма ощутимо бьет током. Такое случается в старом жилом фонде, где заземление частного дома отсутствует, т.е. к розеткам подходит только два провода: фаза и ноль, без третьего защитного провода РЕ. Бьет током из-за плохой изоляции холодильника или стиральной машинки (повреждена изоляция электрического провода, двигателя, компрессора и т.д.), и на их корпусе появляется напряжение (потенциал). И когда вы касаетесь корпуса холодильника или стиральной машинки, например рукой, особенно, если она влажная, вы как раз и «заземляете» холодильник или стиральную машинку, и тогда небольшой ток «пробегает» через вас в «землю».

Если же в вашей электросети дома, коттеджа или квартиры, есть третий защитный провод РЕ, то при нарушении изоляции холодильника или машинки, ток будет «убегать» через него к контуру заземления. И когда вы дотронетесь корпуса электрооборудования, которое заземлено, но с плохой изоляцией, то вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае, сопротивление человека (примерно 1000 Ом) будет намного больше, чем сопротивление самого защитного провода + сопротивление контура заземления, которое будет составлять примерно несколько десятков Ом.

Заземление частного дома необходимо и для защиты наших бытовых электроприборов. Человек часто является «носителем» статического заряда, который зависит от множества факторов, начиная от одежды до уровня влажности помещения, ток при этом очень маленький, но напряжение достигает нескольких тысяч вольт, способных повредить нежную электронику в электроприборах.

Но заземление частного дома не позволит этому случиться и «отведет» статическое электричество в землю. Также заземление частного дома не позволяет накапливаться статическому заряду до значительных величин уже на самих корпусах электроприборов, в этом случае, заряд постоянно «стекает» в землю.

Это простое и, надеюсь, понятное объяснение для чего необходимо заземление частного дома, коттеджа или квартиры. Электрический заряд, будь то повреждение изоляции электроприбора, или же накопленный статически, при заземлении постоянно «уходит» в землю, т.к. корпус электрооборудования и контур заземления частного дома, образно говоря, являются одним целым.

Как самому правильно смонтировать заземление частного дома, можно прочитать в отдельной статье “Монтаж контура заземления“.

Спасибо за внимание

Особенности заземляющего устройства

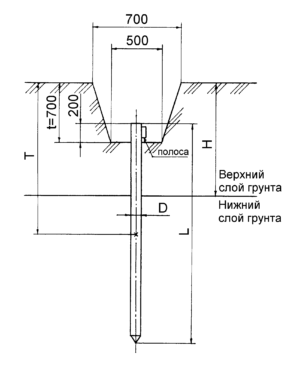

Основной целью заземляющего контура является понижение потенциала при пробое на корпус и коротком замыкании, до безопасного значения.

При этом, на корпусе оборудования понижается напряжение и сила тока, до безопасного уровня. На производстве заземляют корпуса электрооборудования, зданий и помещений от воздействия атмосферных токов.

При монтаже контура, в сети трехфазного тока не более 1000 В, применяют изолированную нейтраль. При больших уровнях напряжения сети, монтируется система с разными режимами нейтрали.

Контур заземления – это целая система, включающая в себя:

• заземлитель;
• заземляющие горизонтальные проводники;
• подводящие провода.

Заземлитель подразделяют на искусственный и естественный.

При возможности следует использовать естественный заземлитель:

• подземные трубопроводы водоснабжения. Но в этом случае, необходимо оборудовать трубопровод защитой от блуждающих токов;
• подключаются на металлоконструкции цехов и помещений;
• стальная или медная оплетка кабеля;
• трубопроводы в скважине.

По нормам ПУЭ запрещено подключать заземляющий контур на трубы отопления и с пожароопасными материалами.

При искусственном оснащении, заземляемое оборудование предохраняется путем изготовления контура в виде равностороннего треугольника из металлических штырей или уголков.

Для щелочной и кислой почвы, рекомендуется использовать медный, оцинкованный заземлитель. Для изготовления контура в виде треугольника, необходимо углубиться в землю на 70 см.

Корпуса каждого прибора должны обязательно подключаться к системе защиты. При этом, нельзя подключать несколько потребителей последовательно, каждое устройство обязано обустраиваться линией подключения.

Теперь о главном – значение уровня сопротивления контура. В него суммируется сопротивления каждого прибора цепи и его проводов.

При расчете сопротивления контура, следует учитывать уровень значения грунта, размеры и глубину забивания заземлителей. Необходимо учитывать температурные особенности региона обустройства контура.

Помните – при жаркой погоде, место установки следует заливать водой, почва при высыхании меняет уровень сопротивления.

При обслуживании сетей до 1000. В и мощности оборудования свыше 100 кВА – сопротивление контура не более 10 Ом. В бытовых сетях оптимальным значением будет 4 Ома. Напряжение при прикосновении должно быть меньше 40 В. Сети свыше 1000 В защищаются устройством с сопротивлением не более 1 Ома.

Это некоторые особенности и принцип действия заземления. Более подробно, вы можете ознакомиться в статьях по этой теме на сайте.

Чем отличается заземление от зануления

Сразу стоит сказать, что несмотря на то, что заземление и зануление являются защитными мерами, у них имеются различия по принципу действия и назначению. Заземление – более эффективный и надежный способ защиты, чем зануление, поскольку позволяет быстро уравнять разницу между потенциалами до необходимой величины. Также заземление имеет более простую конструкцию и проще в монтаже, и для его устройства нужно просто следовать инструкции. К тому же данная защитная схема не зависит от фазности подключенного оборудования. Варианты заземления разнообразны, и это позволяет выбрать определенный вид для каждого конкретного случая

Разница между заземлением и занулением

Защитное зануление это защитная мера, которая при неисправности сети просто обеспечивает мгновенное прекращение подачи напряжения от электросети посредством срабатывания УЗО. Для создания зануления и подключения оборудования требуется опыт и определенные знания в электротехнике. Все работы по монтажу, особенно определение точки зануления, необходимо выполнить правильно, иначе в аварийной ситуации возможно поражение электротоком.

Разобравшись, что такое заземление и зануление, многие предпочитают использовать оба метода. Однако, заземление является обязательным при устройстве бытовых и промышленных сетей, а также эксплуатации оборудования.

Чтобы лучше понять, в чем разница между заземлением и занулением, предлагаем посмотреть это видео:

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Отличия зануления от заземления

Обе системы предназначаются для выполнения одинаковых функций. Они защищают человека от поражения электрическим током. Разница заключается в том, что зануление провоцирует моментальное отключение электроэнергии при опасном контакте человека с проводом. Заземление будет мгновенно отводить электрический ток в землю. Для системы заземления TN-C-S вам потребуется заземление. Это и есть отличия зануления от заземления.

Если более подробно рассмотреть этот вопрос, тогда необходимо изучить какой принцип действия у каждого варианта защиты. На основании этого вы легко можете выделить разницу альтернативных вариантов. Заземление работает следующим образом: к корпусу электроприборов подключают специальный провод, который ведет на соответствующую шину. Оттуда заземляющий провод должен выходить к главному заземляющему контуру, который находится рядом с домом. Увидеть контур заземления можно на фото ниже. Если в доме произойдет сбой электроприбора, тогда опасность сможет миновать человека.

Система зануления представляет собой соединение корпуса электроприбора с нейтральным проводом сети. В результате этого образуется замкнутый контур, как показано на схеме ниже. Система TN-S может иметь подобный контур заземления. При возникновении опасной ситуации произойдет короткое замыкание, и автоматические выключатели на вводном щитке смогут отключить электроэнергию.

Наглядно увидеть разницу между занулением и заземлением вы сможете на схеме ниже:

Надеемся, что вы теперь поняли основные отличия зануления от заземления. Посмотреть их разницу наглядно можно на видео:

Мастерим оригинальный скворечник

Размеры и чертежи скворечников зависят от того, для каких птиц они предназначены. Более подробную информацию можно найти в Интернете.

Чтобы смастерить что-то оригинальное, надо использовать свою фантазию и воображение. Помимо этого, вам пригодится инструкция, как сделать скворечник своими руками:

• Сборка основания. Элементы вырезаются лобзиком из сплошной доски, и крепятся между собой гвоздями или саморезами.
• Монтаж стенок и кровли. Изготавливаются эти детали строго в соответствии с выбранным чертежом, собираются при помощи клея и гвоздей.
• Входное отверстие. Его диаметр зависит от типа птиц, которых вы желаете привлечь.
• Декорирование. На данном этапе собираются перилла, изготавливается козырёк над крыльцом и т. п.
• Защитная обработка. С этой целью применяют обычно масляную пропитку. Она придаёт древесине естественный облик и защищает от загнивания.
• Установка готового скворечника на дереве. Для этого нужно сделать деревянный фланец.

Перелётным птицам нужен дом. И в наших силах его им дать. Нужно лишь приложить немного усилий и подключить воображение. Тогда птичье возвращение будет уютным и приятным.

Принцип зануления

Полезное видео

Организационные и технические мероприятия по безопасности работы на электроустановке

В
процессе эксплуатации электроустановок
возникают усл., при к-ых даже совершенное
их выполнение не обеспечивает
безопасности работающего и требуется
прим-ние спец-ных
ср-в защиты, кот условно делятся на 3 гр:
изолирующие, ограждающие и предохранительные.

Изолирующие
электрозащитные средства делятся
на основные
и дополнительные.

Основные
изолирующие электрозащитные средства
способны
длительное время выдерживать рабочее
напряжение электроустановки, и поэтому
ими разрешается касаться токоведущих
частей, находящихся под напряжением, и
работать на этих частях. К таким средствам
относятся: в электроустановках напряжением
до 1000 В -диэлектрические резиновые
перчатки, инструмент с изолирующими
рукоятками
и указатели напряжения; в электроустановках
напряжением
выше 1000 В — изолирующие штанги, изолирующие
и электроизмерительные клещи, а также
указатели напряжения.

Дополнительные
изолирующие электрозащитные средства
обладают
недостаточной электрической прочностью
и поэтому не могут
самостоятельно защитить человека от
поражения током. Их назначение
— усилить защитное действие основных
изолирующих средств,
вместе с к-ми они должны применяться. К
дополнительным изолирующим защитным
средствам относятся: в электроустановках
напряжением до 1000 В — диэлектрические
галоши, коврики
и изолирующие подставки; в электроустановках
напряжением выше
1000 В — диэлектрич перчатки, боты, коврики,
изолирующие
подставки.

Монтерский
инструмент с изолирующими рукоятками
используют
при работах под напряжением в
электроустановках до 1000 В.

Ограждающие
средства защиты предназн
для временного ограждения токоведущих
частей (временные переносные
ограждения-щиты, ограждения-клетки,
изолирующие накладки, изолирующие
колпаки); для предупреждения ошибочных
операций (предупредительные
плакаты); для временного заземления
отключенных
токоведущих частей с целью устранения
опасности поражения работающих током
при случайном появлении напряжения
(временные
заземления).

Предохранительные
средства защиты предназначены
для индивидуальной защиты работающего
от световых, тепловых и механических
воздействий. К ним относятся защитные
очки, противогазы, специальные рукавицы
и т.п.

Исправность
средств защиты д проверяться осмотром
перед
каждым их применением, а также периодически
через 6-12
месяцев. Изолирующие электрозащитные
средства, а также накладки
и колпаки периодически подвергаются
электрическим испытаниям.

Требования
к персоналу.
Профпригодность
определяется при приеме на работу и
предварительном медосвидетельствовании.
К работам допуск лица достигшие 18 лет,
прошедшие инструктаж и обучение
безопасным методам работы с
электроустановками, а также прошедшие
проверку знаний с последующей аттестацией
и присвоением квалификации в зависимости
от выполняемых работ и выдачей спец.
удостовер.

К
организации относятся:

допуск
к работе; надзор во время работы;
оформление перерывов и переводов.

Оформление
разрешения на работу осуществляется
специальным документом: “допуском-нарядом”.
Ответственным лицом за безопасность
является лицо, выдающее допуск-наряд.
В этом документе указывается дата
проведения работ, перечень лиц допущенных
к работе с распределением обязанностей.
Далее указываются меры безопасности,
силы, средства для выполнения работ.
Сведения о текущем инструктаже.

Технические
мероприятия.
Есть
работы со снятием и без снятия напряжения.

Работы:

1. Отключение
   установки или ее частей от источника
   питания;

2. Механическое
   запирание приводов;

3. Снятие
   предохранителей, отсоединение концов
   питающей линии и другие мероприятия
   препятствующие ошибочной подаче
   напряжения к месту работы;

4. Установка
   знаков безопасности и ограничений,
   оставшихся под напряжением токоведущих
   частей, к к-ым можно прикоснуться или
   приблизится во время работы;

5. Наложение
   заземлений;

6. Ограждение
   рабочего места и установка предписывающих
   знаков безопасности.

Ответственным
за электробезопасность предприятия
является главный энергетик.
В некоторых случаях по согласованию с
главным инженером могут назначаться
лица заменяющие главного энергетика.

Что такое TN-C, TN-S и TN-C-S

Буква C означает, что защитный и рабочий проводник объединены. Подобная система хороша для трёхфазного оборудования, а зануление возможно всегда, уберегая от неприятностей. В интернете пишут, мол, отсталая и плохая система, что в корне неправильно. Для трёхфазного оборудования это хорошая и правильная система, зануляя корпус и прочие проводники, мастер заранее разгружает цепи заземления, одной из которых нечаянно способен стать человек. Что снижает закономерно риск несчастных случаев.

Плохи системы TN-C исключительно для импортной техники, по тривиальной причине: входные фильтры бытовой аппаратуры предназначены для работы с отдельными защитными проводниками. Полагается так для защиты сети от помех. Зануление по системе TN-C или TN-C-S решает часть сложностей, но нарушает симметрию фильтров, что негативно сказывается на качестве работы. Импортная аппаратура (львиная доля) рассчитана на работу в TN-S. Главное отличие подхода:

1. Предполагается, что в местной сети нет трёхфазных потребителей. Следовательно, зануление корпуса не несёт особого физического смысла. Оно эквивалентно заземлению.
2. Защитные (дифференциальные) автоматы построены так, что улавливают разницу между токами фазного и нулевого проводника. Следовательно, любая утечка на землю локализуется, питание отключается.

Единственное различие TN-S и TN-C-S: в районе громоотвода защитный нулевой провод (заземление) объединён с рабочим (приходящим от подстанции). Если хочется перейти полностью на европейский стандарт, требуется просто исправить указанный момент. Провод от подстанции к местному контуру заземления, закопанному в районе подвала, не подключать. Способна нарушиться работа трёхфазного оборудования, в том плане, что становится потенциально реализуемой опасная для человека ситуация выхода напряжения на корпус. Работа электроустановки при этом (с высокой вероятностью) не нарушается. Следовательно, авария останется незамеченной, пока установки не коснется человек с вытекающими отсюда последствиями.
