Как смастерить запор для калитки своими руками?

Как выбрать замок

Перед покупкой важно обращать внимание на такие моменты:

1. Сила на отрыв (удержания). Должна быть в пределах 150‒200 кг. Указывается на замках после индекса «ML».
2. Прочность конструкции. Большей надежностью отличаются изделия с литым антикоррозийным корпусом. На поверхности отсутствуют швы, стыки.
3. Устойчивость к влаге, перепадам температур. Замок будет использоваться в условиях улицы, поэтому рабочий диапазон температур должен быть от ‒30 до +50 градусов. Механизм защищен от попадания влаги.
4. Высокая степень антикоррозийного покрытия. Чем качественнее обработано изделие, тем дольше оно прослужит и меньше будет изнашиваться.
5. Полная изоляция электрических проводов и других деталей. В противном случае во время открытия есть риск получить удар током.
6. Возможность модификации. Модель должна быть совместима с системами видеонаблюдения, домофоном, дистанционным управлением.
7. Защитное покрытие выбирается исходя из частоты использования и погодных условий. При интенсивной эксплуатации в условиях суровой зимы лучше не экономить и купить с покрытием из металлической пленки. При умеренном использовании достаточно недорогого лакового, силиконового покрытия.

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Монтаж на дверь

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Перед установкой

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Установка запорного устройства

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.

Схема подсоединения к блоку питания

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.

Краткое описание

Установка забора, ворот и калитки является логичным действием для защиты своего пространства от нежелательных панорам, внимания и «гостей». Поэтому установка калитки для прохода требует и установки замка. Это позволит усложнить проникновение на территорию посторонних, кроме того, калитка и запор показывают завершенность всей заградительной конструкции. При выборе замка некоторые люди отдают предпочтение внешне красивым приспособлением, но они не всегда прочны и надежны

Важно помнить, что основной критерий в выборе запоров – это их надежность. Все запоры и замки можно условно разделить на несколько категорий:

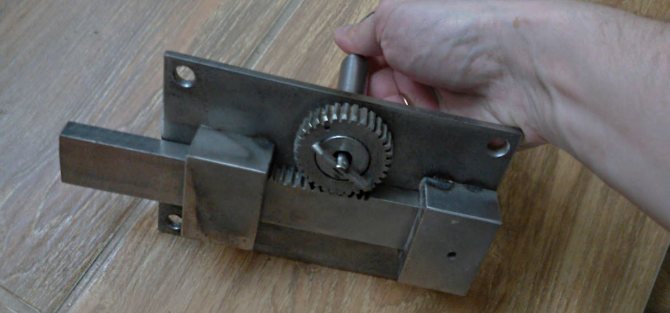

Устройство реечного замка.

Реечные. Такие замки часто использовали в прошлом. Принцип заключается в продавливании ключа определенной формы с силой в скважину, что заставляет пружины сжиматься и открывать засовы, которых может быть несколько.
Навесные. Это самый древний вид замка, его появление относят к раннему Средневековью. Запор состоит из стальной дужки, которая вставляется в механизм запирания. Для его установки требуется установить на калитку и ее опору по кольцу, через которые можно продеть дужку. Однако установка таких замков не рекомендуется – их легко взломать, они являются индикатором присутствия/отсутствия хозяина, они часто выходят из строя в зимнее время из-за наледи внутри механизма. Наиболее часто их устанавливают на гаражные ворота как второй, дублирующий запор.
Врезные и накладные приспособления. Они наиболее широко распространены в настоящее время. Можно подобрать любой механизм запирания, который может иметь и дополнительный механический привод для продольной фиксации двери вверху и внизу

Важной деталью таких замков является фиксирующая планка, которая должна иметь толщину не менее 3 мм. В противном случае запор легко можно выломать

Обычно при приобретении смотрят на тип ключа, толщину запорных элементов, а на планки просто не обращают внимания, что иногда приводит к печальным последствиям. При выборе именно такого рода механизмов следует выбирать устройства без автоматического запирания. Такой «автомат» часто заклинивает (особенно если он находится под открытым небом), что выводит из строя весь запор.

Схема врезного замка.

Магнитные приспособления. Бывают нескольких типов – кодовые, сенсорные и электронные. Это наиболее дорогой тип замка, он имеет высокую надежность. Однако таким устройствам необходимо постоянное питание от электросети. При его отсутствии запирающее устройство будет разблокировано. Кроме того, такие устройства требуют регулярного сервисного обслуживания, что делает их дорогими.

Щеколды. Их обычно устанавливают таким образом, чтобы их нельзя было увидеть со стороны. Для запирания/отпирания не требуются ключи, они просты, прочны и надежны, однако их следует устанавливать так, чтобы их нельзя было достать извне. Классическая щеколда имеет ручки, которые выполнены в виде колец, через которые можно продеть дужку навесного замка.

Следующим важным моментом является тип калитки и забора и материалы их изготовления. Наиболее часто калитки делают распашными, однако бывают варианты раздвижные и подъемные

Важное значение имеет и материал, из которого изготовлен забор. Это может быть дерево (доски), трубы, листы металла, сетка, различные кованые конструкции

В последнее время заборы стали часто делать из профнастила. Помимо материала изготовления самой калитки, важен и материал косяка. Совокупность всех моментов требует их подробного рассмотрения.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

• нельзя отпереть отмычкой;
• можно крепить в местах частой эксплуатации двери;
• нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

1. Сдвиговые.
2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запорИсточник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на воротаИсточник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калиткуИсточник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Холодная и горячая ковка

Клиентам предоставляют элементы, произведенные методом горячей и холодной ковки. Первая технология представляет собой обработку пластичного металла, нагретого при высоких температурах, вручную. При этом применяются операции художественной ковки.

Горячая ковка характеризуется кропотливостью и продолжительностью работ кузнеца, что и обусловливает высокую стоимость.

По более низким ценам реализуются ручки, производимые по технологии холодной ковки металла. Данный метод отличается высокой производительностью и низкими трудозатратами, что гарантирует короткие сроки изготовления. Но у готовой продукции имеется и недостаток – это типовой дизайн.

Как определиться с выбором засова

Прежде всего, необходимо определиться с функцией, которую выполняет засов и обратить внимание на особенности конструкции ворот. От типа ваших ворот зачастую зависит и тип защёлки

Вообще все затворные устройства различаются между собой по следующим признакам: тип крепежа, конструкция и внешний вид

Ещё важно определится, какую роль будет играть задвижка на ворота – как самостоятельное средство охраны или как вспомогательное устройство на время, пока хозяева дома отсутствуют. Также бывают запоры на ключе и без

Выбор засова может также зависеть от места, где его применяют. В деревне или иной сельской местности обычно стоит задача не допустить на участок проникновение домашнего скота. Простая деревянная защёлка на калитку легко справится с такой задачей. В условиях городской местности ворота участка выполняют функцию полноценной защиты от злоумышленников. Тут могут использоваться сложные устройства с автозакрытием.

Электромагнитный замок на воротаИсточник montazh-zaborov.ru

Некоторые предпочитают использовать на своих воротах сразу несколько механизмов, потому что зачастую простые конструкции поддаются взлому. Обычно комбинируют замки и засовы. Можно установить электромеханические или электромагнитные замки. Это последнее слово техники обеспечивает, по словами производителей, наибольшую защиту. Самые современные устройства реагируют на отпечаток пальца. Такие аппараты не установишь сам, да и стоимость их достаточно высока.

От того, куда вы хотите установить запорное устройство тоже зависит многое. Например для калитки важна скорее эстетика, внешний вид и простота. Запоры для гаражных ворот служат целям безопасности. Главное требование тут – надёжность и прочность. Зачастую такие конструкции изготавливаются индивидуально, потому что конкретные виды дверей могут сильно разниться.

Прочный оцинкованный запор для воротИсточник zavodsota.ru

Потребительская ценность калитки

Как самостоятельный элемент ограждения калитка не используется. Она, а также ворота должны планироваться и строиться в комплексе со всем ограждением (забором). Основное требование пользователя состоит в том, чтобы эксплуатировать калитку без усилий, а закрываться она должна как можно проще, без задействования при этом основных ворот

К тому же, все дополнения на ней служат созданию гармонии с общим видом ограждения, дополняя или акцентируя внимание на этой малой архитектурной форме

Как установить?

Прежде всего нужно приготовить все необходимые инструменты. Могут пригодиться:

• тиски;

• отвертки;

• пассатижи;

• ключи;

• рулетка;

• дрель со сверлом для работы с металлическими поверхностями;

• болгарка;

• сварочный аппарат.

Что касается материалов, здесь стоит позаботиться о приобретении:

• щеколды, засова, шпингалета или другого вида запора;

• швеллеров;

• брусков из дерева;

• болтов, гвоздей;

• крепких шнуров.

Процесс установки состоит из следующих этапов:

• выбирается место установки, отмечается точка размещение, длина запорного устройства или место его вкапывания в грунт;

• просчитываются размеры основания и подвижной части;

• вырезаются пруты, придается форма подвижному устройству по необходимости;

• привариваются скобы, или устанавливается иная основа другими способами;

• при необходимости углубления в почве пробуривают или выкапывают другим методом;

• размещается подвижное устройство, устанавливаются ограничители.

Правила эксплуатации

Сложности при эксплуатации защёлок калиток вызваны воздействием природных явлений. Особенно заметно это в осенне-зимний период. При высокой влажности воздуха металл активно ржавеет, что может вызвать заеданием механизма. Кроме того, ржавчина образует потёки, ухудшая внешний вид калитки. Для предотвращения коррозии весной и осенью задвижки снимают, обрабатывают от ржавчины и красят.

Некоторые умельцы воронят сталь, делая её устойчивой против влаги.

Опасность представляют ночные заморозки после оттепели. Скопившаяся влага может застыть на засове, исключив его передвижение в корпусе. Желательно защищать детали устройств от природных явлений. Для этого делают различные корпуса для скрытой установки.

Засовы на ворота своими руками – простой вариант усиления защиты собственности

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная. Его особенности зависят от типа конкретного механизма.Засовы бывают:

Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

1. Швеллеры;
2. Щеколды;
3. Деревянные бруски;
4. Гвозди и болтики;
5. Крепкий шнур.

Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

• дрель, сверла по металлу разного диаметра;
• шуруповерт;
• болгарка;
• крестовая отвертка;
• крепеж;
• карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

1. На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
2. Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
3. Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
4. Прикручивают проушины к калитке и забору.
5. Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

1. Отмечают на каркасе местоположение замка.
2. С помощью болгарки вырезают в трубе отверстие.
3. Вставляют замок, размечают отверстия для крепления, просверливают их.
4. Устанавливают механизм.
5. Вырезают в профнастиле отверстие под ключ.

Ответная планка

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

1. Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
2. Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
3. Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.

Обязательно посмотрите видео:

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы :

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом :

1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Наличие потайного замка

Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.

Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.

Сама схема сбора данной конструкции выглядит следующим образом:

• просверливается отверстие для болта, который имеет резьбу;
• при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
• с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
• на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.

Устанавливаем электромеханический замок на калитку

Если у вас еще нет на калитке электромеханического запорного устройства, но есть желание его установить, и к тому же сделать это самостоятельно, то первое с чего нужно начать так это с самой калитки.

Хорошо если калитка новая, нормально и без усилий открывается/закрывается, установлена ровно, без перекосов.

Если это не так — все эти проблемы нужно предварительно устранить, перед тем как начинать монтаж.

Если с самой калиткой всё нормально — подготавливаем инструменты для работы.

Основные приборы для монтажа:

• электродрель;
• набор отверток.

Теперь самое важное! Внимательно ознакомиться с инструкцией, прилагаемой к замку. В ней могут быть указания, как по самому замку, так и к особым условиям по его креплению

После того как определились с местом установки на самой калитке соблюдаем последовательность работ.

1. Достаем запорное устройство из коробки и прикладываем к тому месту, где оно будет установлено.
2. Маркером намечаем на дверном полотне точки крепления.

3. Дрелью проделываем отверстия.

   Зазор между замком и ответной частью на косяке должен быть выдержан в диапазоне 4–6 мм.

4. После того как просверлены отверстия, сам замок крепим на место.
5. Так же внимательно и тщательно крепится ответная часть.
6. Проверка работы механизма. Язычок замка должен легко и без заеданий входить в ответную часть.

Теперь осталось выяснить, как подключить. Для этого необходимо проложить провод. Он идет от электрощитовой сборки до разъема в замке.

Схема подключения должна отвечать двум условиям:

• надежность;
• простота исполнения.

После прокладки кабелей и подключения замочного устройства подается электропитание.

Тестовое испытание состоит из проверки работы входной калитки. Запорный механизм должен четко реагировать на подаваемые команды.

И только теперь работу по монтажу замка с дистанционным управлением можно считать законченной.

Matrix 88669

Профессиональный пистолет имеет тефлоновое покрытие, которое помогает в очистке устройства от остатков монтажной пены. Ведь монтажная пена практически не остается на таком материале, за счет чего рабочие и ценят тефлон. Но тефлон очень подвержен царапинам и механическим повреждениям, поэтому с пистолетом нужно обращаться всегда аккуратно, а иначе его долговечность будет решена быстро. Пистолет довольно удобный руке, курок нажимается плавно, а ручка не позволяет скользить в голой руке.

Разновидности запоров

Помимо описанных выше разновидностей, для самостоятельного изготовления пригодны следующие типы запирающих механизмов:

1. Винтовой запор. Монтируется с внешней стороны. Запирающий механизм включает в себя стержень с резьбой, основой ключевой разновидности. Она обладает специализированной выемкой. Открытие происходит с использованием особого ключа, приводящего в движение запорную систему. Замок винтовой разновидности довольно просто соорудить самостоятельно.

   Винтовой запор

2. Потайной замок. С помощью специального ключа приводится в движение поворотный шестерённый механизм, обеспечивающий открытие и закрытие двери.
3. Калиточный запор со щеколдой, шнуром во внутренней части. При монтаже используется щеколда, в затворе которой есть отверстие с закреплённым в ней шнуром. Второй конец шнура размещается в доступном для использования месте на внешней стороне. Чтобы открыть калитку, требуется потянуть за него.

Выдвижной шестерёнчатый засов

При самостоятельном изготовлении того или иного типа запирающего механизма требуется внимательно изучить особенности их конструкции.

Запор винтового типа

Запоры данного типа следует монтировать исключительно с наружной стороны дверного полотна калитки. Само по себе устройство довольно простое при эксплуатации. В основную комплектацию входит – стержень с резьбой и сама ключевая основа. У каждой такой основы своё особый шпиль и выемка. При помощи индивидуального ключа можно привести замок в рабочее состояние. Такой замок со своего рода секретом довольно часто монтируется на калитку. В основном большой спрос на данное устройство можно объяснить тем, что собрать его самостоятельно довольно просто, но вот дело в том, что довольно часто в калиточной раме попросту нет места для установки специализированного места, в которое будет входить стержень. Но вот такой запор очень хорошо выполняет защитные функции за счёт того что его практически невозможно взломать.

Комплектация винтового механизма
